Голка для тимпанопункції

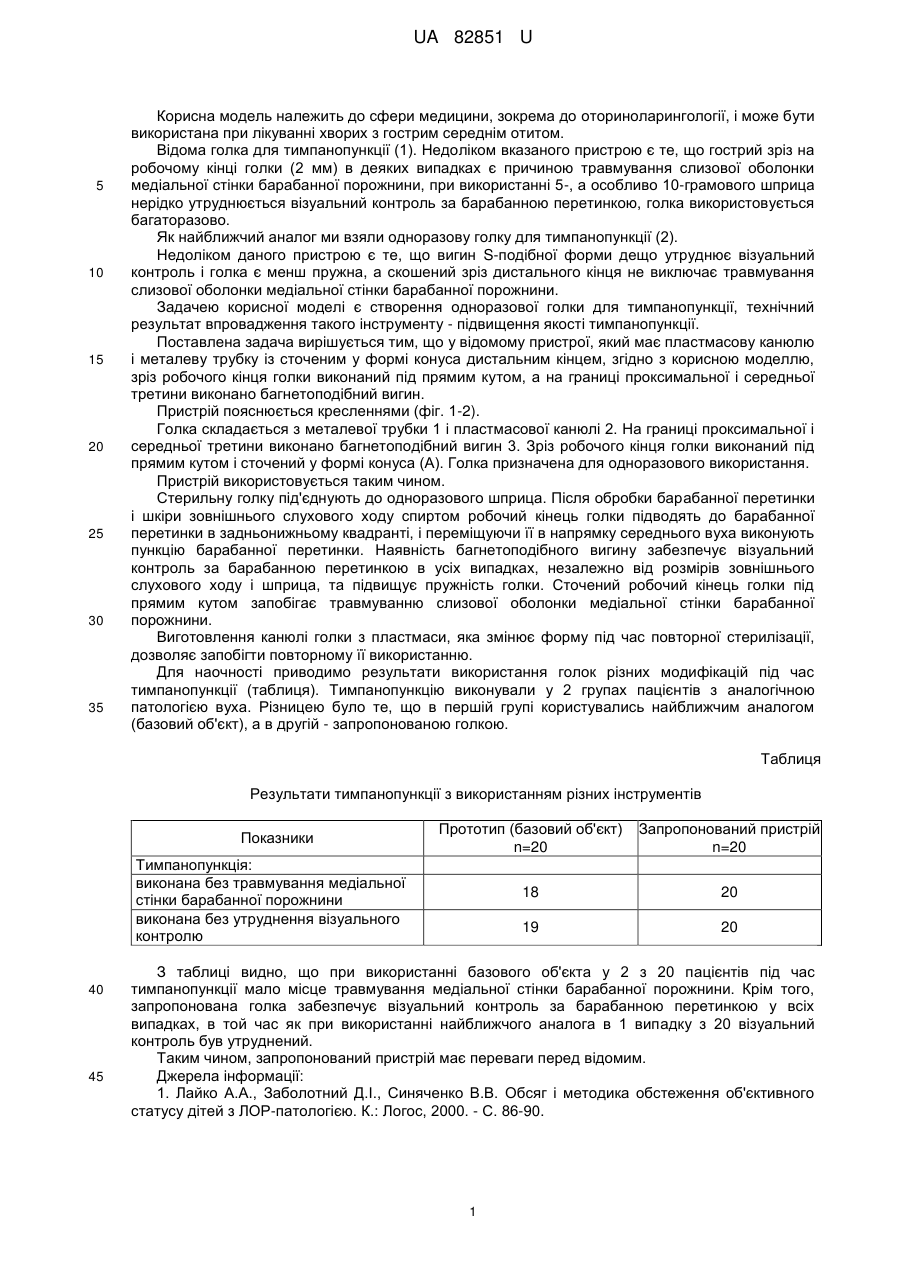

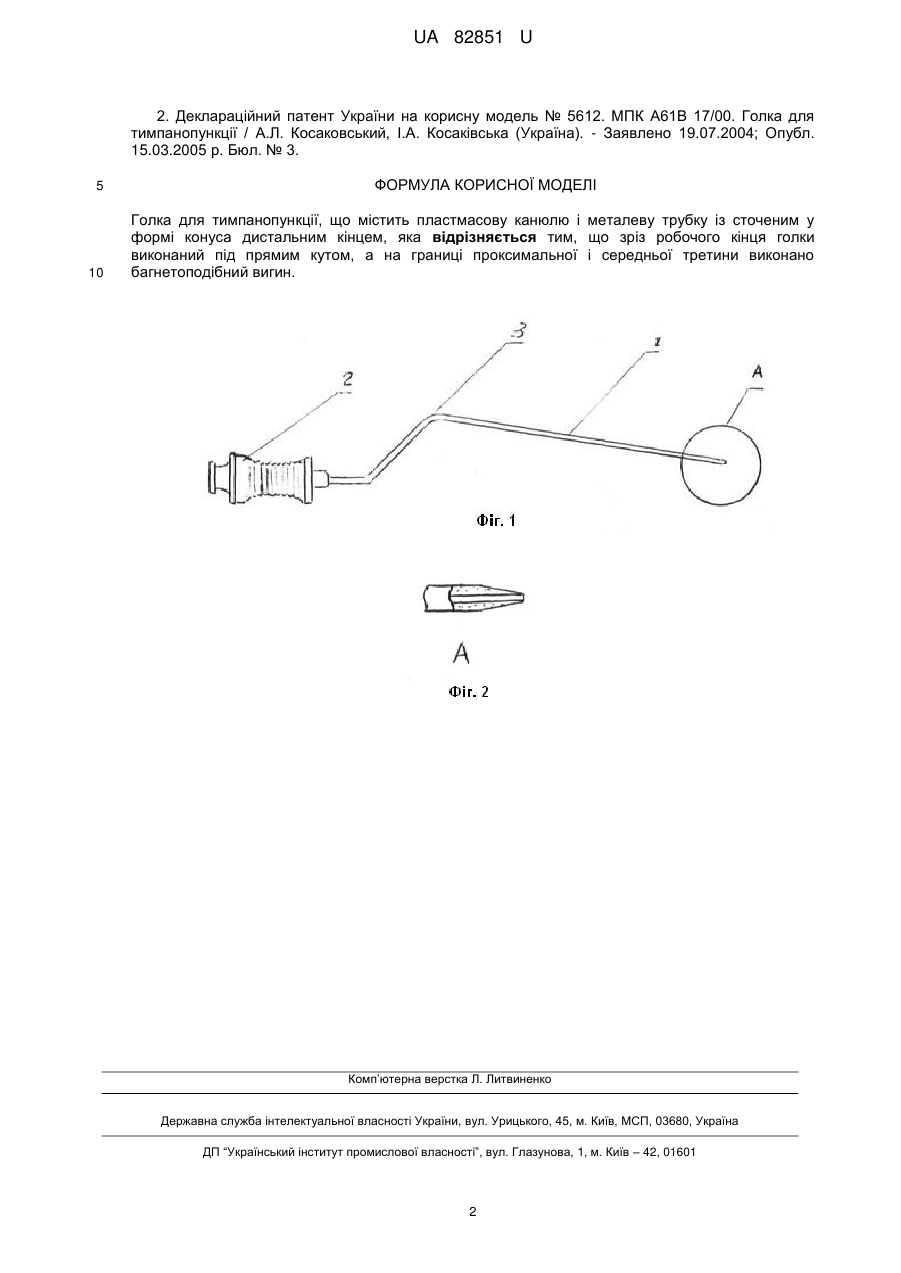

Реферат: Голка для тимпанопункції містить пластмасову канюлю і металеву трубку із сточеним у формі конуса дистальним кінцем. При цьому зріз робочого кінця голки виконаний під прямим кутом, а на границі проксимальної і середньої третини виконано багнетоподібний вигин. UA 82851 U (54) ГОЛКА ДЛЯ ТИМПАНОПУНКЦІЇ UA 82851 U UA 82851 U 5 10 15 20 25 30 35 Корисна модель належить до сфери медицини, зокрема до оториноларингології, і може бути використана при лікуванні хворих з гострим середнім отитом. Відома голка для тимпанопункції (1). Недоліком вказаного пристрою є те, що гострий зріз на робочому кінці голки (2 мм) в деяких випадках є причиною травмування слизової оболонки медіальної стінки барабанної порожнини, при використанні 5-, а особливо 10-грамового шприца нерідко утруднюється візуальний контроль за барабанною перетинкою, голка використовується багаторазово. Як найближчий аналог ми взяли одноразову голку для тимпанопункції (2). Недоліком даного пристрою є те, що вигин S-подібної форми дещо утруднює візуальний контроль і голка є менш пружна, а скошений зріз дистального кінця не виключає травмування слизової оболонки медіальної стінки барабанної порожнини. Задачею корисної моделі є створення одноразової голки для тимпанопункції, технічний результат впровадження такого інструменту - підвищення якості тимпанопункції. Поставлена задача вирішується тим, що у відомому пристрої, який має пластмасову канюлю і металеву трубку із сточеним у формі конуса дистальним кінцем, згідно з корисною моделлю, зріз робочого кінця голки виконаний під прямим кутом, а на границі проксимальної і середньої третини виконано багнетоподібний вигин. Пристрій пояснюється кресленнями (фіг. 1-2). Голка складається з металевої трубки 1 і пластмасової канюлі 2. На границі проксимальної і середньої третини виконано багнетоподібний вигин 3. Зріз робочого кінця голки виконаний під прямим кутом і сточений у формі конуса (А). Голка призначена для одноразового використання. Пристрій використовується таким чином. Стерильну голку під'єднують до одноразового шприца. Після обробки барабанної перетинки і шкіри зовнішнього слухового ходу спиртом робочий кінець голки підводять до барабанної перетинки в задньонижньому квадранті, і переміщуючи її в напрямку середнього вуха виконують пункцію барабанної перетинки. Наявність багнетоподібного вигину забезпечує візуальний контроль за барабанною перетинкою в усіх випадках, незалежно від розмірів зовнішнього слухового ходу і шприца, та підвищує пружність голки. Сточений робочий кінець голки під прямим кутом запобігає травмуванню слизової оболонки медіальної стінки барабанної порожнини. Виготовлення канюлі голки з пластмаси, яка змінює форму під час повторної стерилізації, дозволяє запобігти повторному її використанню. Для наочності приводимо результати використання голок різних модифікацій під час тимпанопункції (таблиця). Тимпанопункцію виконували у 2 групах пацієнтів з аналогічною патологією вуха. Різницею було те, що в першій групі користувались найближчим аналогом (базовий об'єкт), а в другій - запропонованою голкою. Таблиця Результати тимпанопункції з використанням різних інструментів Показники Прототип (базовий об'єкт) n=20 Запропонований пристрій n=20 18 20 19 20 Тимпанопункція: виконана без травмування медіальної стінки барабанної порожнини виконана без утруднення візуального контролю 40 45 З таблиці видно, що при використанні базового об'єкта у 2 з 20 пацієнтів під час тимпанопункції мало місце травмування медіальної стінки барабанної порожнини. Крім того, запропонована голка забезпечує візуальний контроль за барабанною перетинкою у всіх випадках, в той час як при використанні найближчого аналога в 1 випадку з 20 візуальний контроль був утруднений. Таким чином, запропонований пристрій має переваги перед відомим. Джерела інформації: 1. Лайко А.А., Заболотний Д.І., Синяченко В.В. Обсяг і методика обстеження об'єктивного статусу дітей з ЛОР-патологією. К.: Логос, 2000. - С. 86-90. 1 UA 82851 U 2. Деклараційний патент України на корисну модель № 5612. МПК А61В 17/00. Голка для тимпанопункції / А.Л. Косаковський, І.А. Косаківська (Україна). - Заявлено 19.07.2004; Опубл. 15.03.2005 р. Бюл. № 3. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Голка для тимпанопункції, що містить пластмасову канюлю і металеву трубку із сточеним у формі конуса дистальним кінцем, яка відрізняється тим, що зріз робочого кінця голки виконаний під прямим кутом, а на границі проксимальної і середньої третини виконано багнетоподібний вигин. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
