Вентиляційний блок

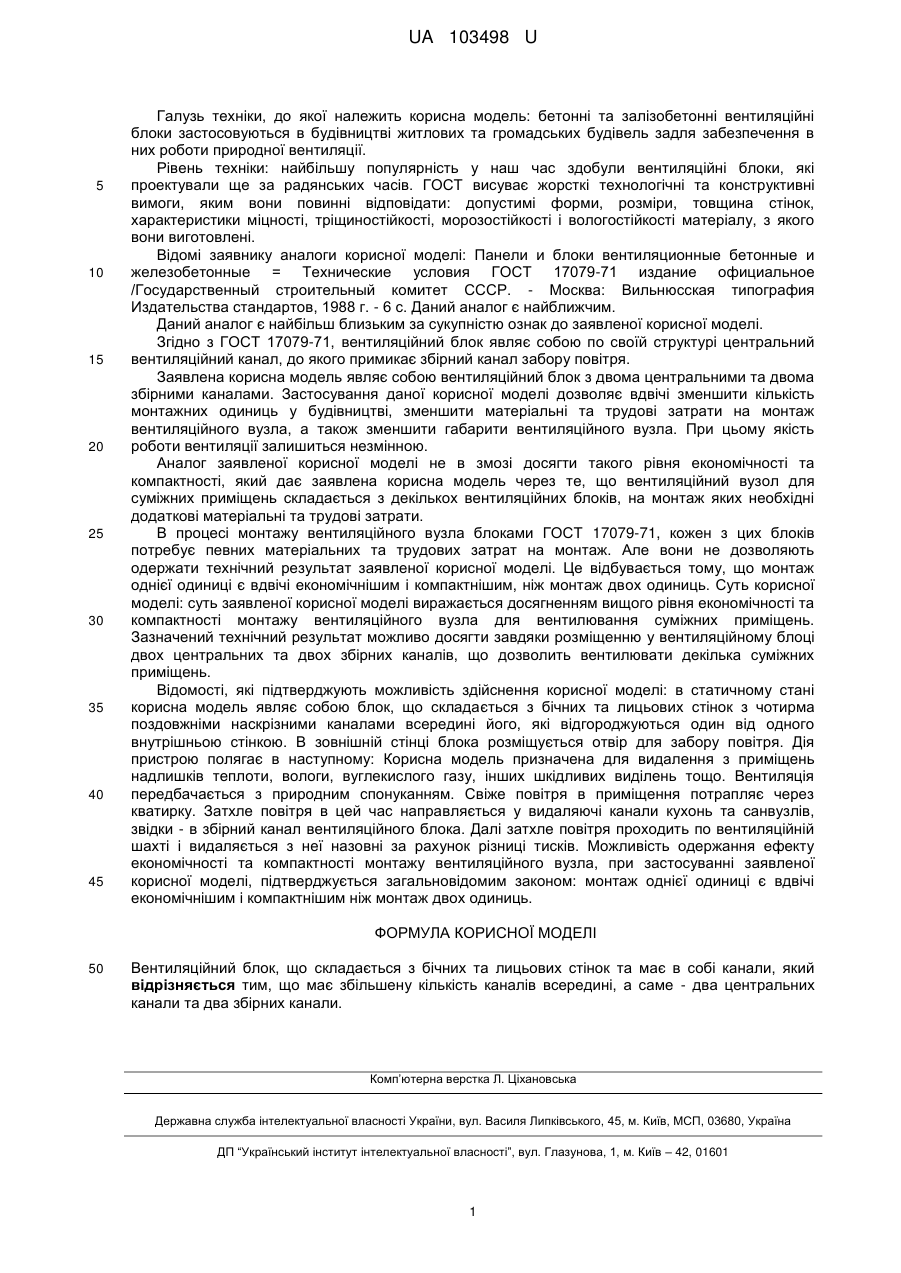

Реферат: UA 103498 U UA 103498 U 5 10 15 20 25 30 35 40 45 Галузь техніки, до якої належить корисна модель: бетонні та залізобетонні вентиляційні блоки застосовуються в будівництві житлових та громадських будівель задля забезпечення в них роботи природної вентиляції. Рівень техніки: найбільшу популярність у наш час здобули вентиляційні блоки, які проектували ще за радянських часів. ГОСТ висуває жорсткі технологічні та конструктивні вимоги, яким вони повинні відповідати: допустимі форми, розміри, товщина стінок, характеристики міцності, тріщиностійкості, морозостійкості і вологостійкості матеріалу, з якого вони виготовлені. Відомі заявнику аналоги корисної моделі: Панели и блоки вентиляционные бетонные и железобетонные = Технические условия ГОСТ 17079-71 издание официальное /Государственный строительный комитет СССР. - Москва: Вильнюсская типография Издательства стандартов, 1988 г. - 6 с. Даний аналог є найближчим. Даний аналог є найбільш близьким за сукупністю ознак до заявленої корисної моделі. Згідно з ГОСТ 17079-71, вентиляційний блок являє собою по своїй структурі центральний вентиляційний канал, до якого примикає збірний канал забору повітря. Заявлена корисна модель являє собою вентиляційний блок з двома центральними та двома збірними каналами. Застосування даної корисної моделі дозволяє вдвічі зменшити кількість монтажних одиниць у будівництві, зменшити матеріальні та трудові затрати на монтаж вентиляційного вузла, а також зменшити габарити вентиляційного вузла. При цьому якість роботи вентиляції залишиться незмінною. Аналог заявленої корисної моделі не в змозі досягти такого рівня економічності та компактності, який дає заявлена корисна модель через те, що вентиляційний вузол для суміжних приміщень складається з декількох вентиляційних блоків, на монтаж яких необхідні додаткові матеріальні та трудові затрати. В процесі монтажу вентиляційного вузла блоками ГОСТ 17079-71, кожен з цих блоків потребує певних матеріальних та трудових затрат на монтаж. Але вони не дозволяють одержати технічний результат заявленої корисної моделі. Це відбувається тому, що монтаж однієї одиниці є вдвічі економічнішим і компактнішим, ніж монтаж двох одиниць. Суть корисної моделі: суть заявленої корисної моделі виражається досягненням вищого рівня економічності та компактності монтажу вентиляційного вузла для вентилювання суміжних приміщень. Зазначений технічний результат можливо досягти завдяки розміщенню у вентиляційному блоці двох центральних та двох збірних каналів, що дозволить вентилювати декілька суміжних приміщень. Відомості, які підтверджують можливість здійснення корисної моделі: в статичному стані корисна модель являє собою блок, що складається з бічних та лицьових стінок з чотирма поздовжніми наскрізними каналами всередині його, які відгороджуються один від одного внутрішньою стінкою. В зовнішній стінці блока розміщується отвір для забору повітря. Дія пристрою полягає в наступному: Корисна модель призначена для видалення з приміщень надлишків теплоти, вологи, вуглекислого газу, інших шкідливих виділень тощо. Вентиляція передбачається з природним спонуканням. Свіже повітря в приміщення потрапляє через кватирку. Затхле повітря в цей час направляється у видаляючі канали кухонь та санвузлів, звідки - в збірний канал вентиляційного блока. Далі затхле повітря проходить по вентиляційній шахті і видаляється з неї назовні за рахунок різниці тисків. Можливість одержання ефекту економічності та компактності монтажу вентиляційного вузла, при застосуванні заявленої корисної моделі, підтверджується загальновідомим законом: монтаж однієї одиниці є вдвічі економічнішим і компактнішим ніж монтаж двох одиниць. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вентиляційний блок, що складається з бічних та лицьових стінок та має в собі канали, який відрізняється тим, що має збільшену кількість каналів всередині, а саме - два центральних канали та два збірних канали. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
