Вентиляційний блок

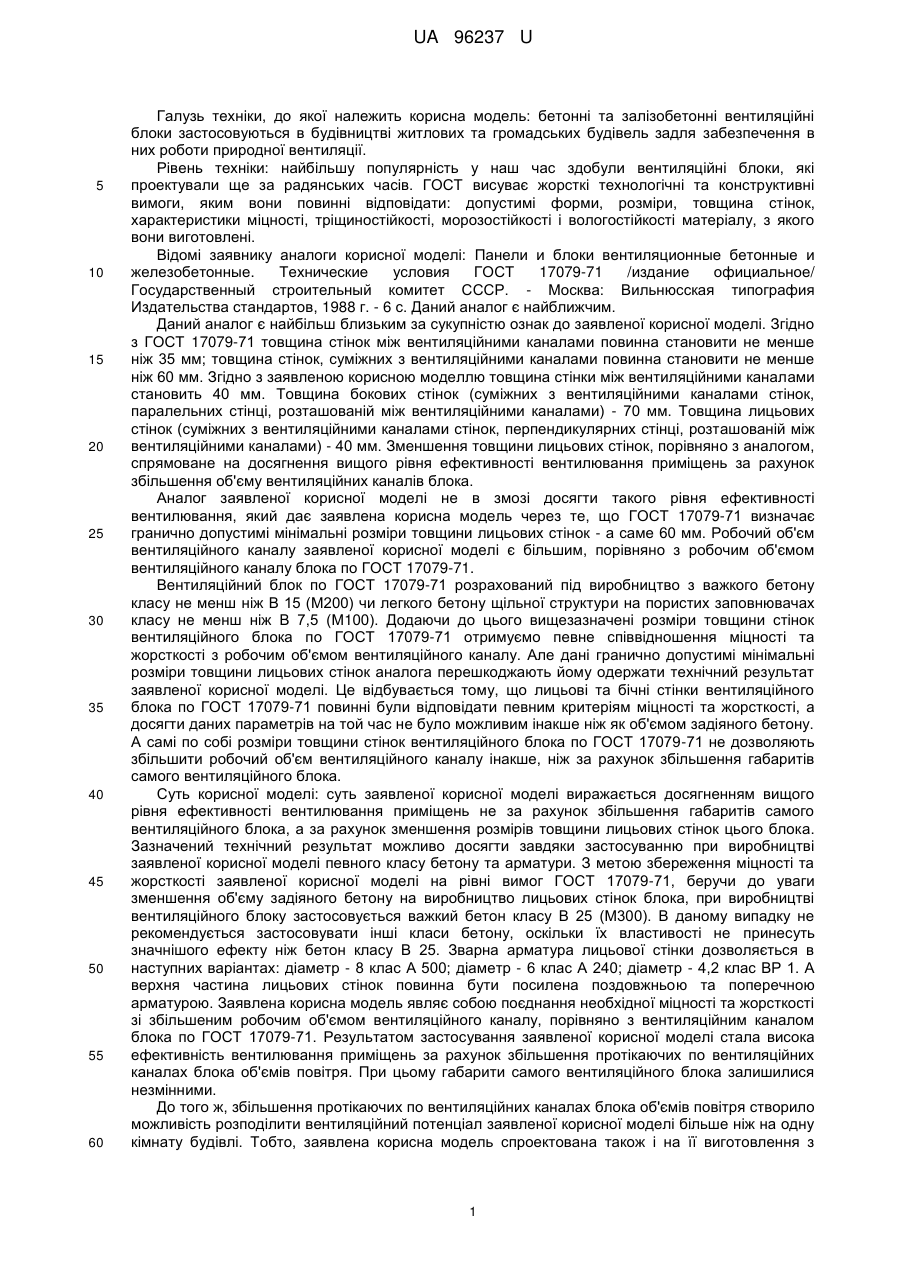

Реферат: UA 96237 U UA 96237 U 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки, до якої належить корисна модель: бетонні та залізобетонні вентиляційні блоки застосовуються в будівництві житлових та громадських будівель задля забезпечення в них роботи природної вентиляції. Рівень техніки: найбільшу популярність у наш час здобули вентиляційні блоки, які проектували ще за радянських часів. ГОСТ висуває жорсткі технологічні та конструктивні вимоги, яким вони повинні відповідати: допустимі форми, розміри, товщина стінок, характеристики міцності, тріщиностійкості, морозостійкості і вологостійкості матеріалу, з якого вони виготовлені. Відомі заявнику аналоги корисної моделі: Панели и блоки вентиляционные бетонные и железобетонные. Технические условия ГОСТ 17079-71 /издание официальное/ Государственный строительный комитет СССР. - Москва: Вильнюсская типография Издательства стандартов, 1988 г. - 6 с. Даний аналог є найближчим. Даний аналог є найбільш близьким за сукупністю ознак до заявленої корисної моделі. Згідно з ГОСТ 17079-71 товщина стінок між вентиляційними каналами повинна становити не менше ніж 35 мм; товщина стінок, суміжних з вентиляційними каналами повинна становити не менше ніж 60 мм. Згідно з заявленою корисною моделлю товщина стінки між вентиляційними каналами становить 40 мм. Товщина бокових стінок (суміжних з вентиляційними каналами стінок, паралельних стінці, розташованій між вентиляційними каналами) - 70 мм. Товщина лицьових стінок (суміжних з вентиляційними каналами стінок, перпендикулярних стінці, розташованій між вентиляційними каналами) - 40 мм. Зменшення товщини лицьових стінок, порівняно з аналогом, спрямоване на досягнення вищого рівня ефективності вентилювання приміщень за рахунок збільшення об'єму вентиляційних каналів блока. Аналог заявленої корисної моделі не в змозі досягти такого рівня ефективності вентилювання, який дає заявлена корисна модель через те, що ГОСТ 17079-71 визначає гранично допустимі мінімальні розміри товщини лицьових стінок - а саме 60 мм. Робочий об'єм вентиляційного каналу заявленої корисної моделі є більшим, порівняно з робочим об'ємом вентиляційного каналу блока по ГОСТ 17079-71. Вентиляційний блок по ГОСТ 17079-71 розрахований під виробництво з важкого бетону класу не менш ніж В 15 (М200) чи легкого бетону щільної структури на пористих заповнювачах класу не менш ніж В 7,5 (М100). Додаючи до цього вищезазначені розміри товщини стінок вентиляційного блока по ГОСТ 17079-71 отримуємо певне співвідношення міцності та жорсткості з робочим об'ємом вентиляційного каналу. Але дані гранично допустимі мінімальні розміри товщини лицьових стінок аналога перешкоджають йому одержати технічний результат заявленої корисної моделі. Це відбувається тому, що лицьові та бічні стінки вентиляційного блока по ГОСТ 17079-71 повинні були відповідати певним критеріям міцності та жорсткості, а досягти даних параметрів на той час не було можливим інакше ніж як об'ємом задіяного бетону. А самі по собі розміри товщини стінок вентиляційного блока по ГОСТ 17079-71 не дозволяють збільшити робочий об'єм вентиляційного каналу інакше, ніж за рахунок збільшення габаритів самого вентиляційного блока. Суть корисної моделі: суть заявленої корисної моделі виражається досягненням вищого рівня ефективності вентилювання приміщень не за рахунок збільшення габаритів самого вентиляційного блока, а за рахунок зменшення розмірів товщини лицьових стінок цього блока. Зазначений технічний результат можливо досягти завдяки застосуванню при виробництві заявленої корисної моделі певного класу бетону та арматури. З метою збереження міцності та жорсткості заявленої корисної моделі на рівні вимог ГОСТ 17079-71, беручи до уваги зменшення об'єму задіяного бетону на виробництво лицьових стінок блока, при виробництві вентиляційного блоку застосовується важкий бетон класу В 25 (М300). В даному випадку не рекомендується застосовувати інші класи бетону, оскільки їх властивості не принесуть значнішого ефекту ніж бетон класу В 25. Зварна арматура лицьової стінки дозволяється в наступних варіантах: діаметр - 8 клас А 500; діаметр - 6 клас А 240; діаметр - 4,2 клас ВР 1. А верхня частина лицьових стінок повинна бути посилена поздовжньою та поперечною арматурою. Заявлена корисна модель являє собою поєднання необхідної міцності та жорсткості зі збільшеним робочим об'ємом вентиляційного каналу, порівняно з вентиляційним каналом блока по ГОСТ 17079-71. Результатом застосування заявленої корисної моделі стала висока ефективність вентилювання приміщень за рахунок збільшення протікаючих по вентиляційних каналах блока об'ємів повітря. При цьому габарити самого вентиляційного блока залишилися незмінними. До того ж, збільшення протікаючих по вентиляційних каналах блока об'ємів повітря створило можливість розподілити вентиляційний потенціал заявленої корисної моделі більше ніж на одну кімнату будівлі. Тобто, заявлена корисна модель спроектована також і на її виготовлення з 1 UA 96237 U 5 10 15 20 двома отворами забору повітря, в залежності від того чи є необхідність застосовувати вентиляційний потенціал блока на ефективність вентиляції, чи на площу приміщення. В першому випадку заявлена корисна модель забезпечує якіснішу, порівняно з аналогом, вентиляцію. В другому випадку - зменшуються трудові і матеріальні затрати на будівництво будівлі. Відомості, які підтверджують можливість здійснення корисної моделі: в статичному стані корисна модель являє собою блок, що складається з бічних та лицьових стінок з двома поздовжніми наскрізними каналами всередині його, які відгороджуються один від одного внутрішньою стінкою. В зовнішній стінці блока розміщується отвір для забору повітря. Дія пристрою полягає в наступному: Корисна модель призначена для видалення з приміщень надлишків теплоти, вологи, вуглекислого газу, інших шкідливих виділень тощо. Вентиляція передбачається з природним спонуканням. Свіже повітря в приміщення потрапляє через кватирку. Затхле повітря в цей час направляється у видаляючі канали кухонь та санвузлів, звідки - в збірний канал вентиляційного блока. Далі затхле повітря проходить по вентиляційній шахті і видаляється з неї назовні за рахунок різниці тисків. Можливість одержання ефекту кращої вентиляції приміщень, при застосуванні заявленої корисної моделі, підтверджується загальновідомими законами: в однаковий проміжок часу канал більшого перерізу перемістить більший об'єм повітря, ніж канал меншого перерізу; збільшення перерізу каналу можливо досягти за рахунок збільшення зовнішніх габаритів блока або за рахунок урізання внутрішньої товщини стінок блока. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Вентиляційний блок, який являє собою блок, що складається з бічних та лицьових стінок, який відрізняється тим, що товщина лицьових його стінок становить 40 мм, при його виробництві застосовується важкий бетон класу В 25 (М300), а верхня частина лицьових стінок посилена поздовжньою та поперечною арматурою, що дозволяє розмістити в собі вентиляційний канал збільшеного об'єму, зберегти власну міцність та жорсткість, що дасть ефект кращої вентиляції приміщень. 30 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
