Припливно-витяжний вентиляційний пристрій

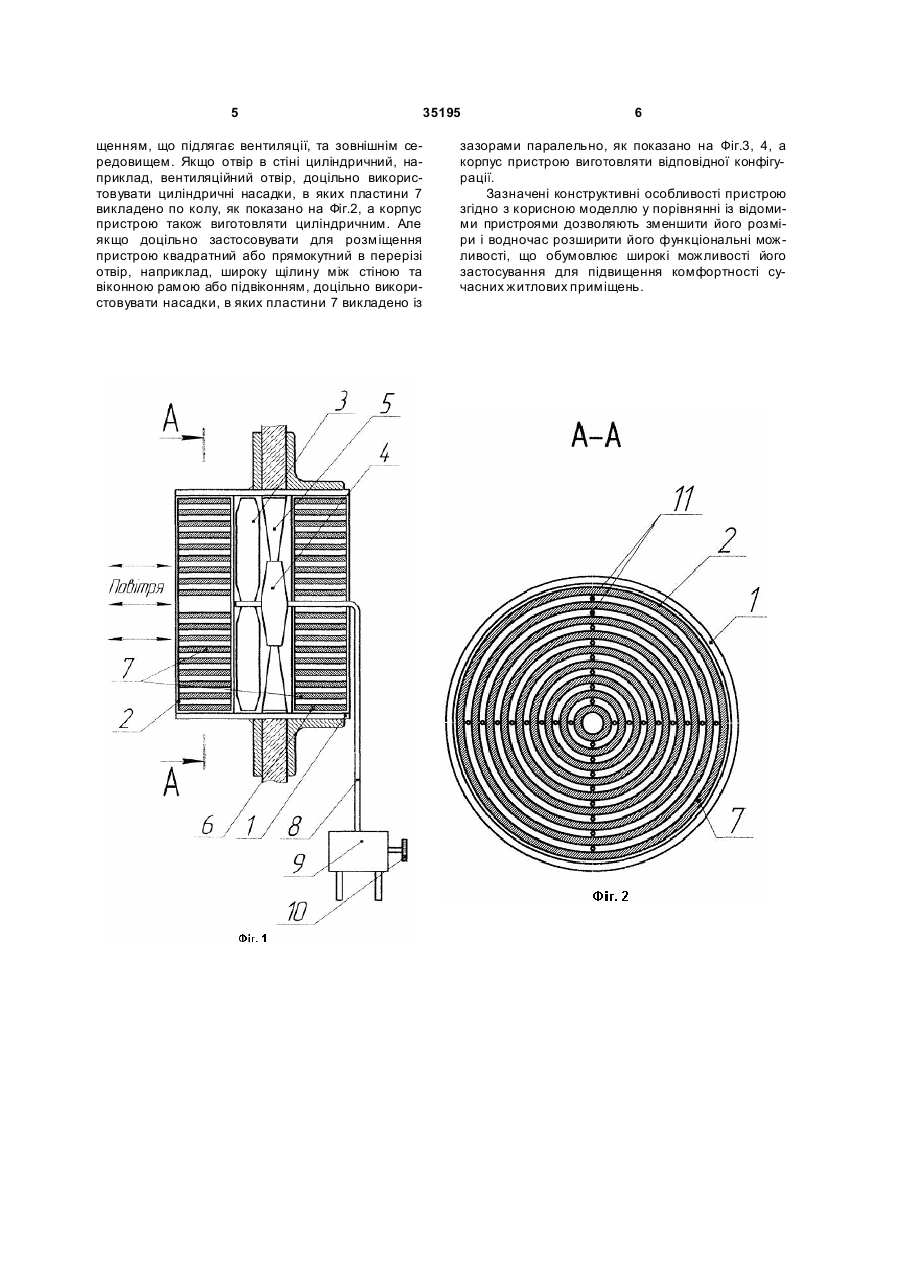

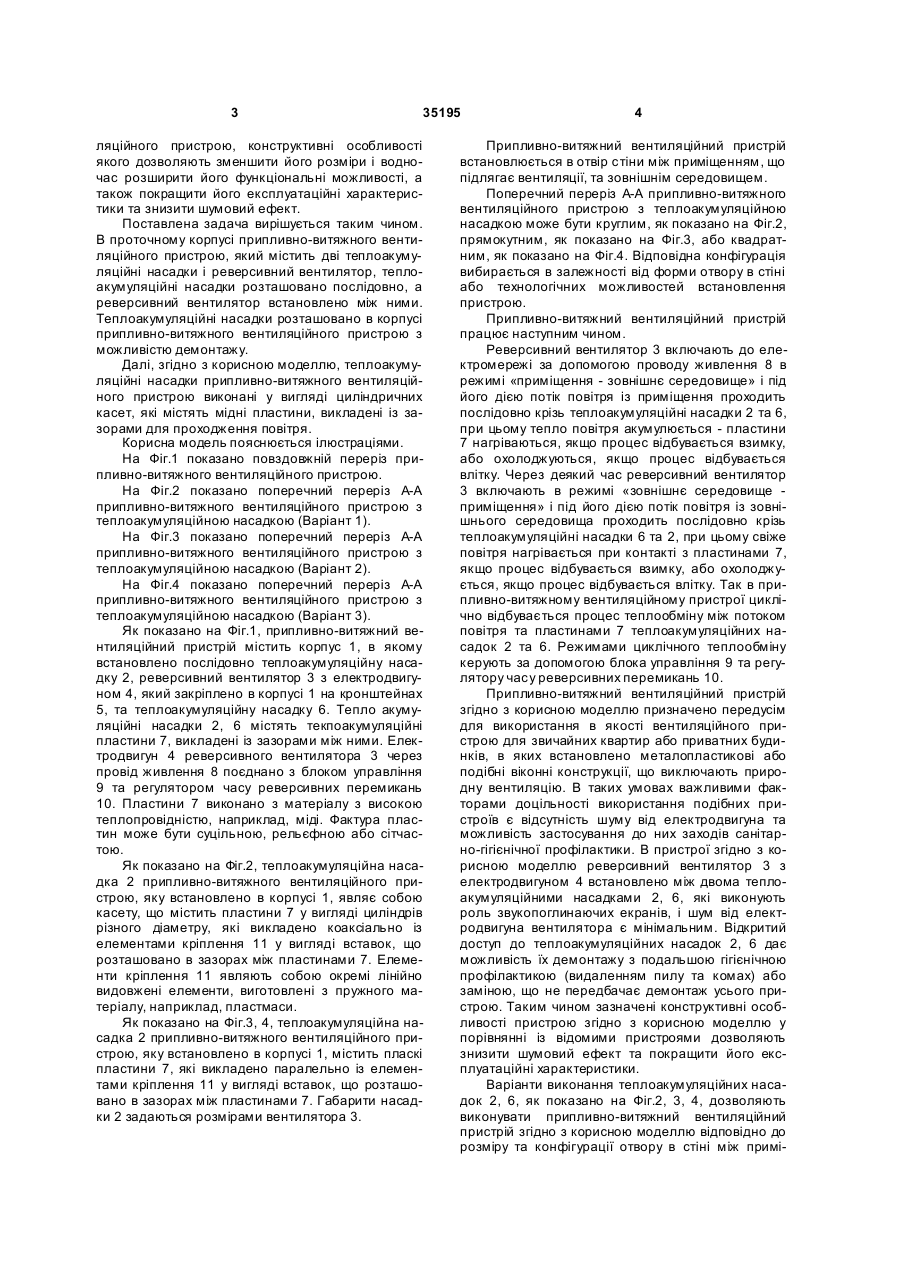

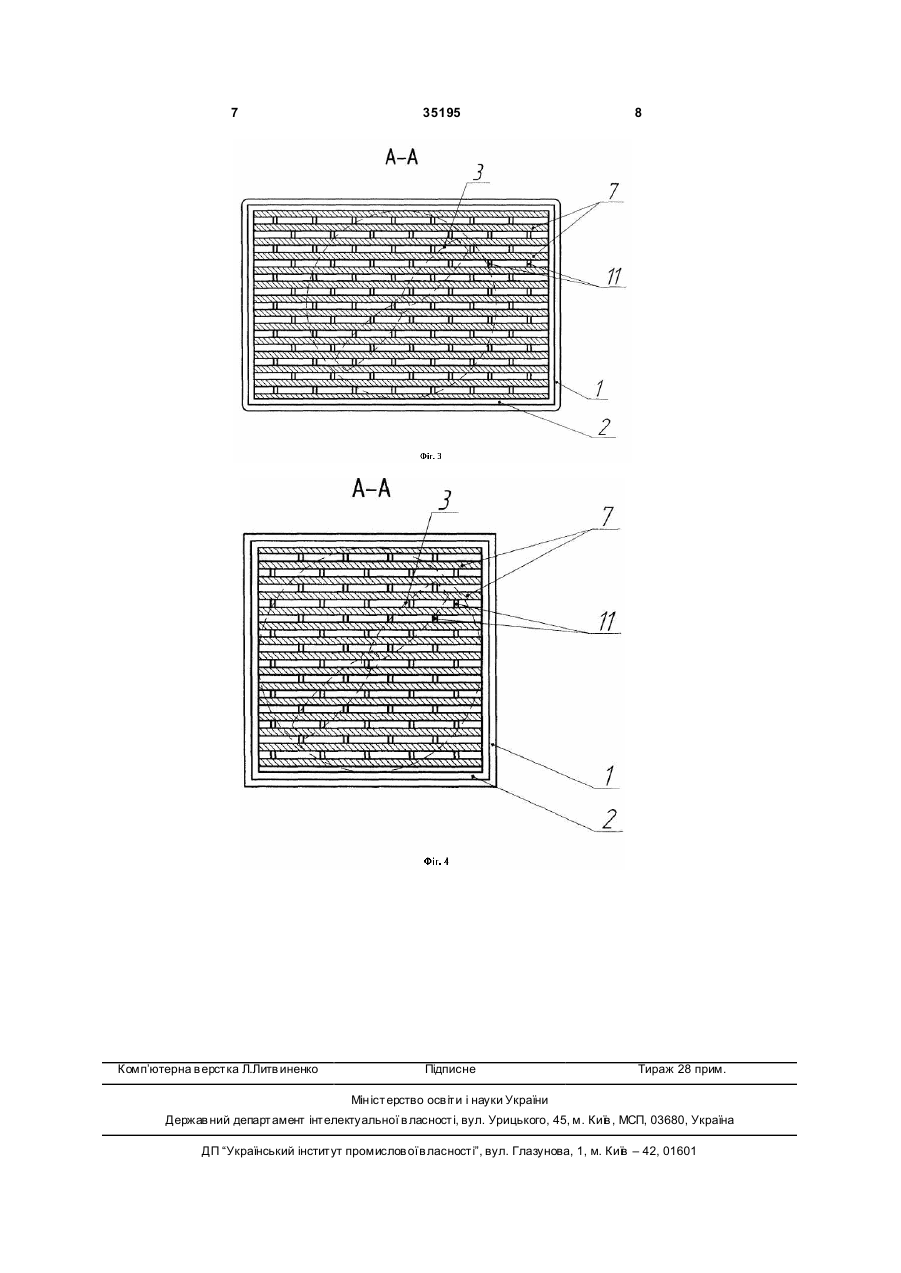

1. Припливно-витяжний вентиляційний пристрій, який містить проточний корпус з двома теплоакумуляційними насадками і реверсивний вентилятор, який відрізняється тим, що тепло 3 35195 ляційного пристрою, конструктивні особливості якого дозволяють зменшити його розміри і водночас розширити його функціональні можливості, а також покращити його експлуатаційні характеристики та знизити шумовий ефект. Поставлена задача вирішується таким чином. В проточному корпусі припливно-витяжного вентиляційного пристрою, який містить дві теплоакумуляційні насадки і реверсивний вентилятор, теплоакумуляційні насадки розташовано послідовно, а реверсивний вентилятор встановлено між ними. Теплоакумуляційні насадки розташовано в корпусі припливно-витяжного вентиляційного пристрою з можливістю демонтажу. Далі, згідно з корисною моделлю, теплоакумуляційні насадки припливно-витяжного вентиляційного пристрою виконані у вигляді циліндричних касет, які містять мідні пластини, викладені із зазорами для проходження повітря. Корисна модель пояснюється ілюстраціями. На Фіг.1 показано повздовжній переріз припливно-витяжного вентиляційного пристрою. На Фіг.2 показано поперечний переріз А-А припливно-витяжного вентиляційного пристрою з теплоакумуляційною насадкою (Варіант 1). На Фіг.3 показано поперечний переріз А-А припливно-витяжного вентиляційного пристрою з теплоакумуляційною насадкою (Варіант 2). На Фіг.4 показано поперечний переріз А-А припливно-витяжного вентиляційного пристрою з теплоакумуляційною насадкою (Варіант 3). Як показано на Фіг.1, припливно-витяжний вентиляційний пристрій містить корпус 1, в якому встановлено послідовно теплоакумуляційну насадку 2, реверсивний вентилятор 3 з електродвигуном 4, який закріплено в корпусі 1 на кронштейнах 5, та теплоакумуляційну насадку 6. Тепло акумуляційні насадки 2, 6 містять текпоакумуляційні пластини 7, викладені із зазорами між ними. Електродвигун 4 реверсивного вентилятора 3 через провід живлення 8 поєднано з блоком управління 9 та регулятором часу реверсивних перемикань 10. Пластини 7 виконано з матеріалу з високою теплопровідністю, наприклад, міді. Фактура пластин може бути суцільною, рельєфною або сітчастою. Як показано на Фіг.2, теплоакумуляційна насадка 2 припливно-витяжного вентиляційного пристрою, яку встановлено в корпусі 1, являє собою касету, що містить пластини 7 у вигляді циліндрів різного діаметру, які викладено коаксіально із елементами кріплення 11 у вигляді вставок, що розташовано в зазорах між пластинами 7. Елементи кріплення 11 являють собою окремі лінійно видовжені елементи, виготовлені з пружного матеріалу, наприклад, пластмаси. Як показано на Фіг.3, 4, теплоакумуляційна насадка 2 припливно-витяжного вентиляційного пристрою, яку встановлено в корпусі 1, містить пласкі пластини 7, які викладено паралельно із елементами кріплення 11 у вигляді вставок, що розташовано в зазорах між пластинами 7. Габарити насадки 2 задаються розмірами вентилятора 3. 4 Припливно-витяжний вентиляційний пристрій встановлюється в отвір стіни між приміщенням, що підлягає вентиляції, та зовнішнім середовищем. Поперечний переріз А-А припливно-витяжного вентиляційного пристрою з теплоакумуляційною насадкою може бути круглим, як показано на Фіг.2, прямокутним, як показано на Фіг.3, або квадратним, як показано на Фіг.4. Відповідна конфігурація вибирається в залежності від форми отвору в стіні або технологічних можливостей встановлення пристрою. Припливно-витяжний вентиляційний пристрій працює наступним чином. Реверсивний вентилятор 3 включають до електромережі за допомогою проводу живлення 8 в режимі «приміщення - зовнішнє середовище» і під його дією потік повітря із приміщення проходить послідовно крізь теплоакумуляційні насадки 2 та 6, при цьому тепло повітря акумулюється - пластини 7 нагріваються, якщо процес відбувається взимку, або охолоджуються, якщо процес відбувається влітку. Через деякий час реверсивний вентилятор 3 включають в режимі «зовнішнє середовище приміщення» і під його дією потік повітря із зовнішнього середовища проходить послідовно крізь теплоакумуляційні насадки 6 та 2, при цьому свіже повітря нагрівається при контакті з пластинами 7, якщо процес відбувається взимку, або охолоджується, якщо процес відбувається влітку. Так в припливно-витяжному вентиляційному пристрої циклічно відбувається процес теплообміну між потоком повітря та пластинами 7 теплоакумуляційних насадок 2 та 6. Режимами циклічного теплообміну керують за допомогою блока управління 9 та регулятору часу реверсивних перемикань 10. Припливно-витяжний вентиляційний пристрій згідно з корисною моделлю призначено передусім для використання в якості вентиляційного пристрою для звичайних квартир або приватних будинків, в яких встановлено металопластикові або подібні віконні конструкції, що виключають природну вентиляцію. В таких умовах важливими факторами доцільності використання подібних пристроїв є відсутність шуму від електродвигуна та можливість застосування до них заходів санітарно-гігієнічної профілактики. В пристрої згідно з корисною моделлю реверсивний вентилятор 3 з електродвигуном 4 встановлено між двома теплоакумуляційними насадками 2, 6, які виконують роль звукопоглинаючих екранів, і шум від електродвигуна вентилятора є мінімальним. Відкритий доступ до теплоакумуляційних насадок 2, 6 дає можливість їх демонтажу з подальшою гігієнічною профілактикою (видаленням пилу та комах) або заміною, що не передбачає демонтаж усього пристрою. Таким чином зазначені конструктивні особливості пристрою згідно з корисною моделлю у порівнянні із відомими пристроями дозволяють знизити шумовий ефект та покращити його експлуатаційні характеристики. Варіанти виконання теплоакумуляційних насадок 2, 6, як показано на Фіг.2, 3, 4, дозволяють виконувати припливно-витяжний вентиляційний пристрій згідно з корисною моделлю відповідно до розміру та конфігурації отвору в стіні між примі 5 щенням, що підлягає вентиляції, та зовнішнім середовищем. Якщо отвір в стіні циліндричний, наприклад, вентиляційний отвір, доцільно використовувати циліндричні насадки, в яких пластини 7 викладено по колу, як показано на Фіг.2, а корпус пристрою також виготовляти циліндричним. Але якщо доцільно застосовувати для розміщення пристрою квадратний або прямокутний в перерізі отвір, наприклад, широку щілину між стіною та віконною рамою або підвіконням, доцільно використовувати насадки, в яких пластини 7 викладено із 35195 6 зазорами паралельно, як показано на Фіг.3, 4, а корпус пристрою виготовляти відповідної конфігурації. Зазначені конструктивні особливості пристрою згідно з корисною моделлю у порівнянні із відомими пристроями дозволяють зменшити його розміри і водночас розширити його функціональні можливості, що обумовлює широкі можливості його застосування для підвищення комфортності сучасних житлових приміщень. 7 Комп’ютерна в ерстка Л.Литв иненко 35195 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
