Вентиляційний люк для одягу

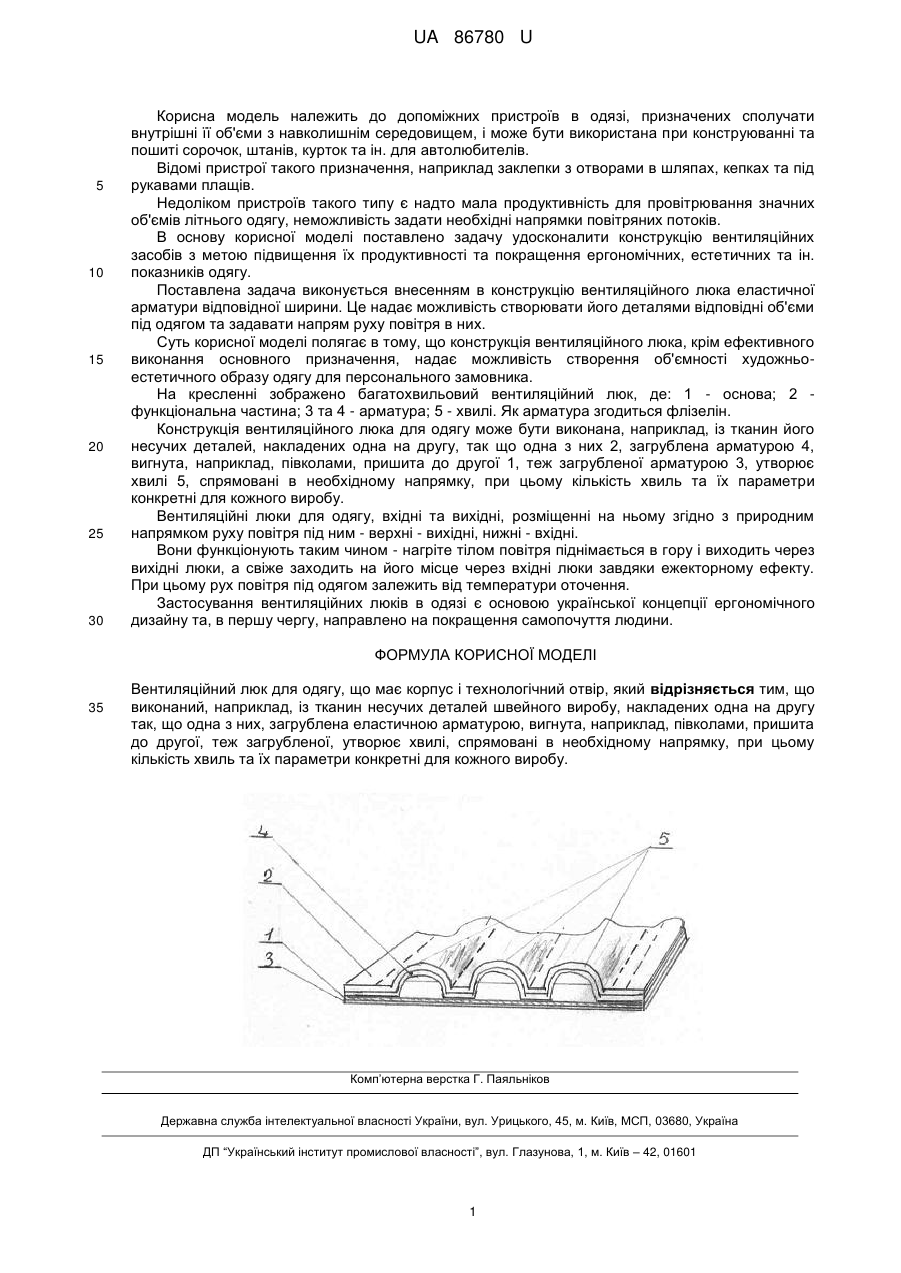

Реферат: UA 86780 U UA 86780 U 5 10 15 20 25 30 Корисна модель належить до допоміжних пристроїв в одязі, призначених сполучати внутрішні її об'єми з навколишнім середовищем, і може бути використана при конструюванні та пошиті сорочок, штанів, курток та ін. для автолюбителів. Відомі пристрої такого призначення, наприклад заклепки з отворами в шляпах, кепках та під рукавами плащів. Недоліком пристроїв такого типу є надто мала продуктивність для провітрювання значних об'ємів літнього одягу, неможливість задати необхідні напрямки повітряних потоків. В основу корисної моделі поставлено задачу удосконалити конструкцію вентиляційних засобів з метою підвищення їх продуктивності та покращення ергономічних, естетичних та ін. показників одягу. Поставлена задача виконується внесенням в конструкцію вентиляційного люка еластичної арматури відповідної ширини. Це надає можливість створювати його деталями відповідні об'єми під одягом та задавати напрям руху повітря в них. Суть корисної моделі полягає в тому, що конструкція вентиляційного люка, крім ефективного виконання основного призначення, надає можливість створення об'ємності художньоестетичного образу одягу для персонального замовника. На кресленні зображено багатохвильовий вентиляційний люк, де: 1 - основа; 2 функціональна частина; 3 та 4 - арматура; 5 - хвилі. Як арматура згодиться флізелін. Конструкція вентиляційного люка для одягу може бути виконана, наприклад, із тканин його несучих деталей, накладених одна на другу, так що одна з них 2, загрублена арматурою 4, вигнута, наприклад, півколами, пришита до другої 1, теж загрубленої арматурою 3, утворює хвилі 5, спрямовані в необхідному напрямку, при цьому кількість хвиль та їх параметри конкретні для кожного виробу. Вентиляційні люки для одягу, вхідні та вихідні, розміщенні на ньому згідно з природним напрямком руху повітря під ним - верхні - вихідні, нижні - вхідні. Вони функціонують таким чином - нагріте тілом повітря піднімається в гору і виходить через вихідні люки, а свіже заходить на його місце через вхідні люки завдяки ежекторному ефекту. При цьому рух повітря під одягом залежить від температури оточення. Застосування вентиляційних люків в одязі є основою української концепції ергономічного дизайну та, в першу чергу, направлено на покращення самопочуття людини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Вентиляційний люк для одягу, що має корпус і технологічний отвір, який відрізняється тим, що виконаний, наприклад, із тканин несучих деталей швейного виробу, накладених одна на другу так, що одна з них, загрублена еластичною арматурою, вигнута, наприклад, півколами, пришита до другої, теж загрубленої, утворює хвилі, спрямовані в необхідному напрямку, при цьому кількість хвиль та їх параметри конкретні для кожного виробу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
