Атравматична голка з боковими отворами

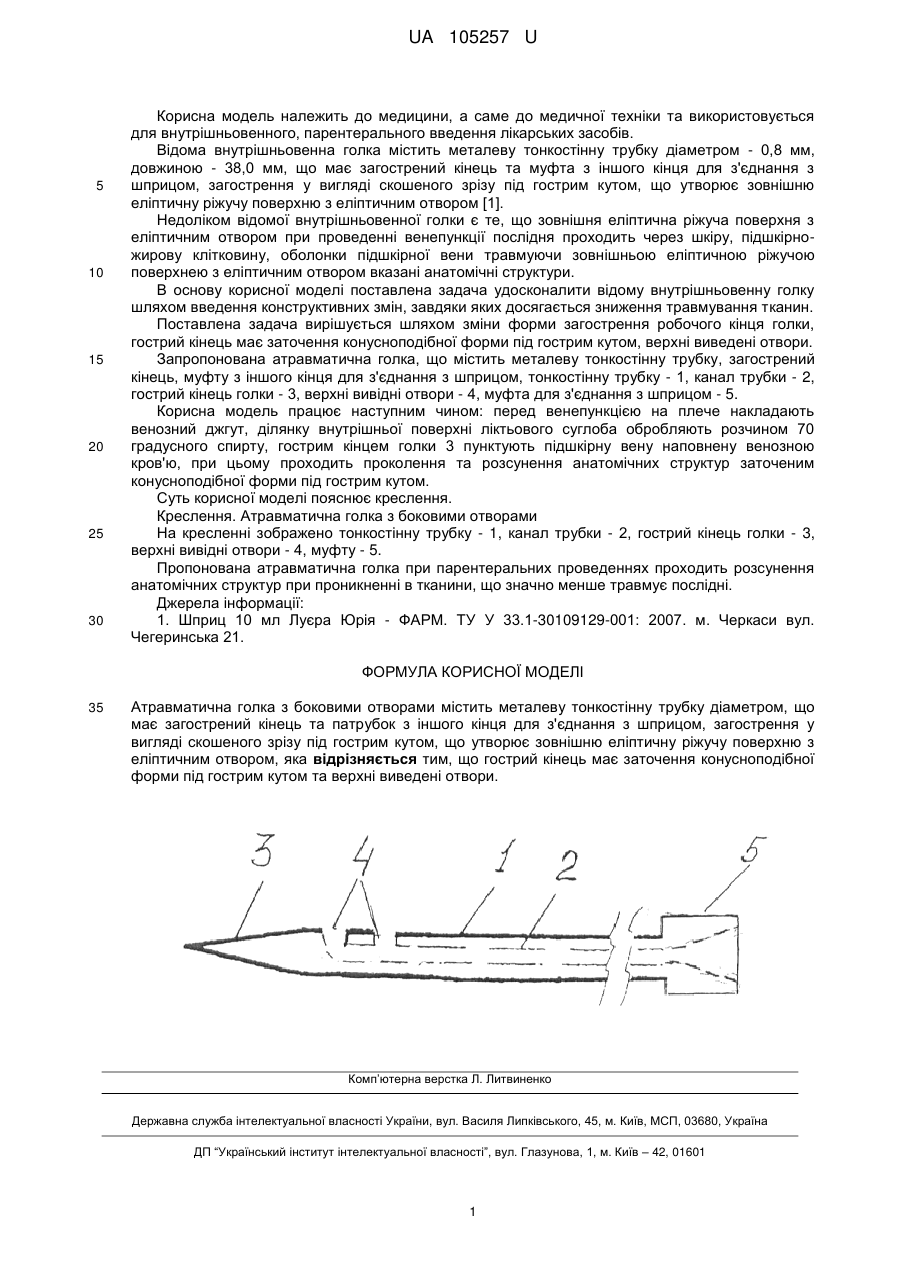

Реферат: UA 105257 U UA 105257 U 5 10 15 20 25 30 Корисна модель належить до медицини, а саме до медичної техніки та використовується для внутрішньовенного, парентерального введення лікарських засобів. Відома внутрішньовенна голка містить металеву тонкостінну трубку діаметром - 0,8 мм, довжиною - 38,0 мм, що має загострений кінець та муфта з іншого кінця для з'єднання з шприцом, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором [1]. Недоліком відомої внутрішньовенної голки є те, що зовнішня еліптична ріжуча поверхня з еліптичним отвором при проведенні венепункції послідня проходить через шкіру, підшкірножирову клітковину, оболонки підшкірної вени травмуючи зовнішньою еліптичною ріжучою поверхнею з еліптичним отвором вказані анатомічні структури. В основу корисної моделі поставлена задача удосконалити відому внутрішньовенну голку шляхом введення конструктивних змін, завдяки яких досягається зниження травмування тканин. Поставлена задача вирішується шляхом зміни форми загострення робочого кінця голки, гострий кінець має заточення конусноподібної форми під гострим кутом, верхні виведені отвори. Запропонована атравматична голка, що містить металеву тонкостінну трубку, загострений кінець, муфту з іншого кінця для з'єднання з шприцом, тонкостінну трубку - 1, канал трубки - 2, гострий кінець голки - 3, верхні вивідні отвори - 4, муфта для з'єднання з шприцом - 5. Корисна модель працює наступним чином: перед венепункцією на плече накладають венозний джгут, ділянку внутрішньої поверхні ліктьового суглоба обробляють розчином 70 градусного спирту, гострим кінцем голки 3 пунктують підшкірну вену наповнену венозною кров'ю, при цьому проходить проколення та розсунення анатомічних структур заточеним конусноподібної форми під гострим кутом. Суть корисної моделі пояснює креслення. Креслення. Атравматична голка з боковими отворами На кресленні зображено тонкостінну трубку - 1, канал трубки - 2, гострий кінець голки - 3, верхні вивідні отвори - 4, муфту - 5. Пропонована атравматична голка при парентеральних проведеннях проходить розсунення анатомічних структур при проникненні в тканини, що значно менше травмує послідні. Джерела інформації: 1. Шприц 10 мл Луєра Юрія - ФАРМ. ТУ У 33.1-30109129-001: 2007. м. Черкаси вул. Чегеринська 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Атравматична голка з боковими отворами містить металеву тонкостінну трубку діаметром, що має загострений кінець та патрубок з іншого кінця для з'єднання з шприцом, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором, яка відрізняється тим, що гострий кінець має заточення конусноподібної форми під гострим кутом та верхні виведені отвори. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
