Пристрій для видалення фіксатора

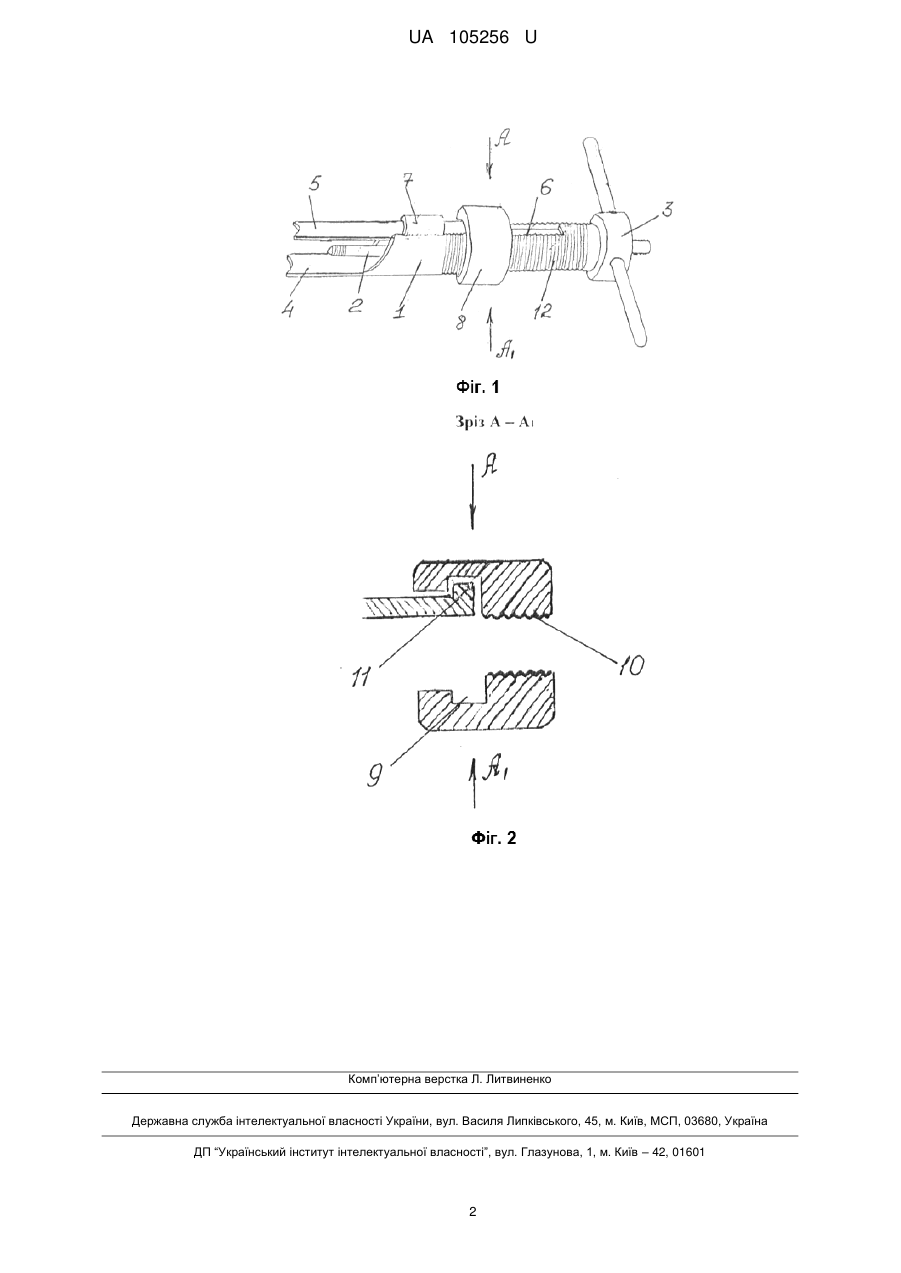

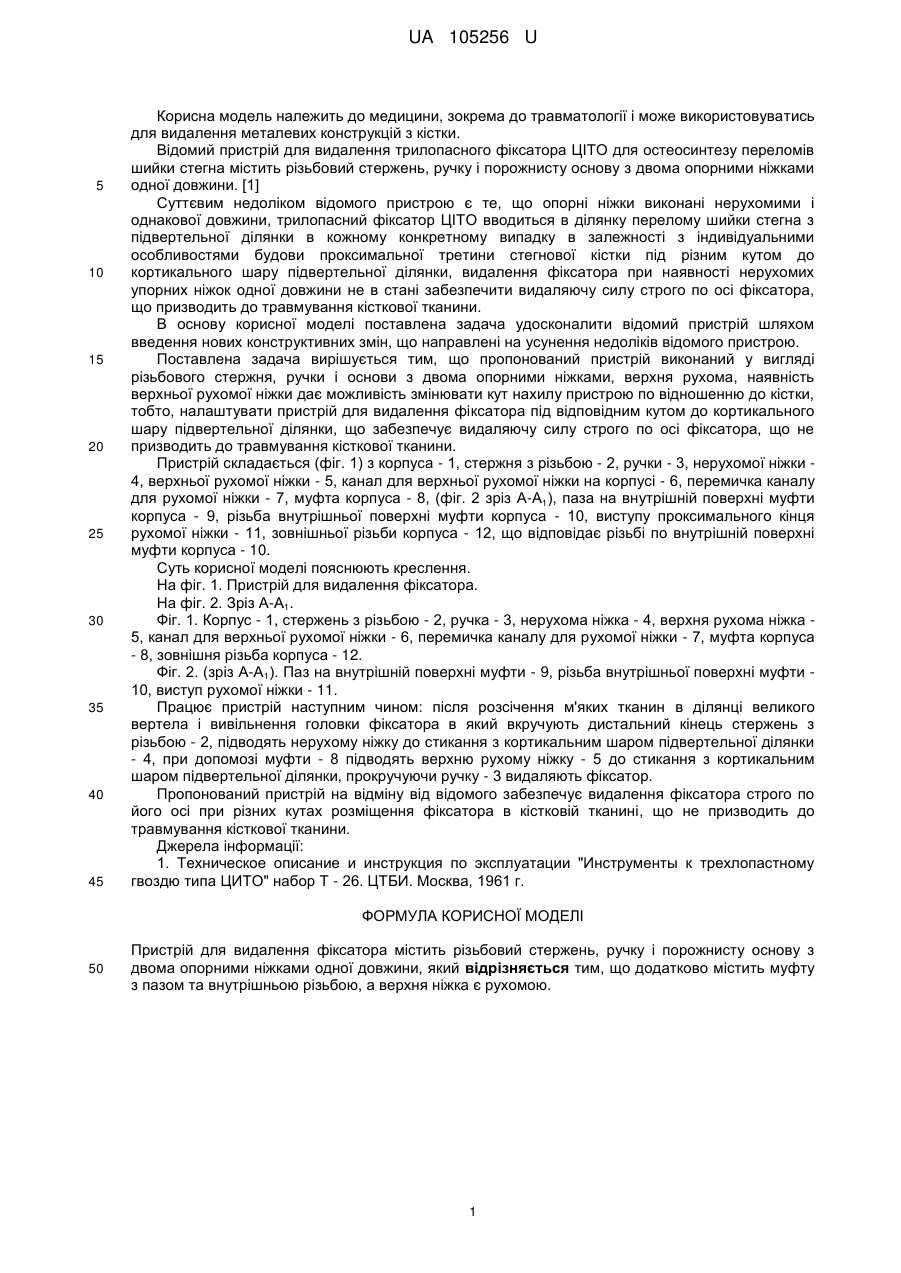

Реферат: UA 105256 U UA 105256 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, зокрема до травматології і може використовуватись для видалення металевих конструкцій з кістки. Відомий пристрій для видалення трилопасного фіксатора ЦІТО для остеосинтезу переломів шийки стегна містить різьбовий стержень, ручку і порожнисту основу з двома опорними ніжками одної довжини. [1] Суттєвим недоліком відомого пристрою є те, що опорні ніжки виконані нерухомими і однакової довжини, трилопасний фіксатор ЦІТО вводиться в ділянку перелому шийки стегна з підвертельної ділянки в кожному конкретному випадку в залежності з індивідуальними особливостями будови проксимальної третини стегнової кістки під різним кутом до кортикального шару підвертельної ділянки, видалення фіксатора при наявності нерухомих упорних ніжок одної довжини не в стані забезпечити видаляючу силу строго по осі фіксатора, що призводить до травмування кісткової тканини. В основу корисної моделі поставлена задача удосконалити відомий пристрій шляхом введення нових конструктивних змін, що направлені на усунення недоліків відомого пристрою. Поставлена задача вирішується тим, що пропонований пристрій виконаний у вигляді різьбового стержня, ручки і основи з двома опорними ніжками, верхня рухома, наявність верхньої рухомої ніжки дає можливість змінювати кут нахилу пристрою по відношенню до кістки, тобто, налаштувати пристрій для видалення фіксатора під відповідним кутом до кортикального шару підвертельної ділянки, що забезпечує видаляючу силу строго по осі фіксатора, що не призводить до травмування кісткової тканини. Пристрій складається (фіг. 1) з корпуса - 1, стержня з різьбою - 2, ручки - 3, нерухомої ніжки 4, верхньої рухомої ніжки - 5, канал для верхньої рухомої ніжки на корпусі - 6, перемичка каналу для рухомої ніжки - 7, муфта корпуса - 8, (фіг. 2 зріз А-А1), паза на внутрішній поверхні муфти корпуса - 9, різьба внутрішньої поверхні муфти корпуса - 10, виступу проксимального кінця рухомої ніжки - 11, зовнішньої різьби корпуса - 12, що відповідає різьбі по внутрішній поверхні муфти корпуса - 10. Суть корисної моделі пояснюють креслення. На фіг. 1. Пристрій для видалення фіксатора. На фіг. 2. Зріз А-А1. Фіг. 1. Корпус - 1, стержень з різьбою - 2, ручка - 3, нерухома ніжка - 4, верхня рухома ніжка 5, канал для верхньої рухомої ніжки - 6, перемичка каналу для рухомої ніжки - 7, муфта корпуса - 8, зовнішня різьба корпуса - 12. Фіг. 2. (зріз А-А1). Паз на внутрішній поверхні муфти - 9, різьба внутрішньої поверхні муфти 10, виступ рухомої ніжки - 11. Працює пристрій наступним чином: після розсічення м'яких тканин в ділянці великого вертела і вивільнення головки фіксатора в який вкручують дистальний кінець стержень з різьбою - 2, підводять нерухому ніжку до стикання з кортикальним шаром підвертельної ділянки - 4, при допомозі муфти - 8 підводять верхню рухому ніжку - 5 до стикання з кортикальним шаром підвертельної ділянки, прокручуючи ручку - 3 видаляють фіксатор. Пропонований пристрій на відміну від відомого забезпечує видалення фіксатора строго по його осі при різних кутах розміщення фіксатора в кістковій тканині, що не призводить до травмування кісткової тканини. Джерела інформації: 1. Техническое описание и инструкция по эксплуатации "Инструменты к трехлопастному гвоздю типа ЦИТО" набор Т - 26. ЦТБИ. Москва, 1961 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для видалення фіксатора містить різьбовий стержень, ручку і порожнисту основу з двома опорними ніжками одної довжини, який відрізняється тим, що додатково містить муфту з пазом та внутрішньою різьбою, а верхня ніжка є рухомою. 1 UA 105256 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
