Карусельний конвейєр

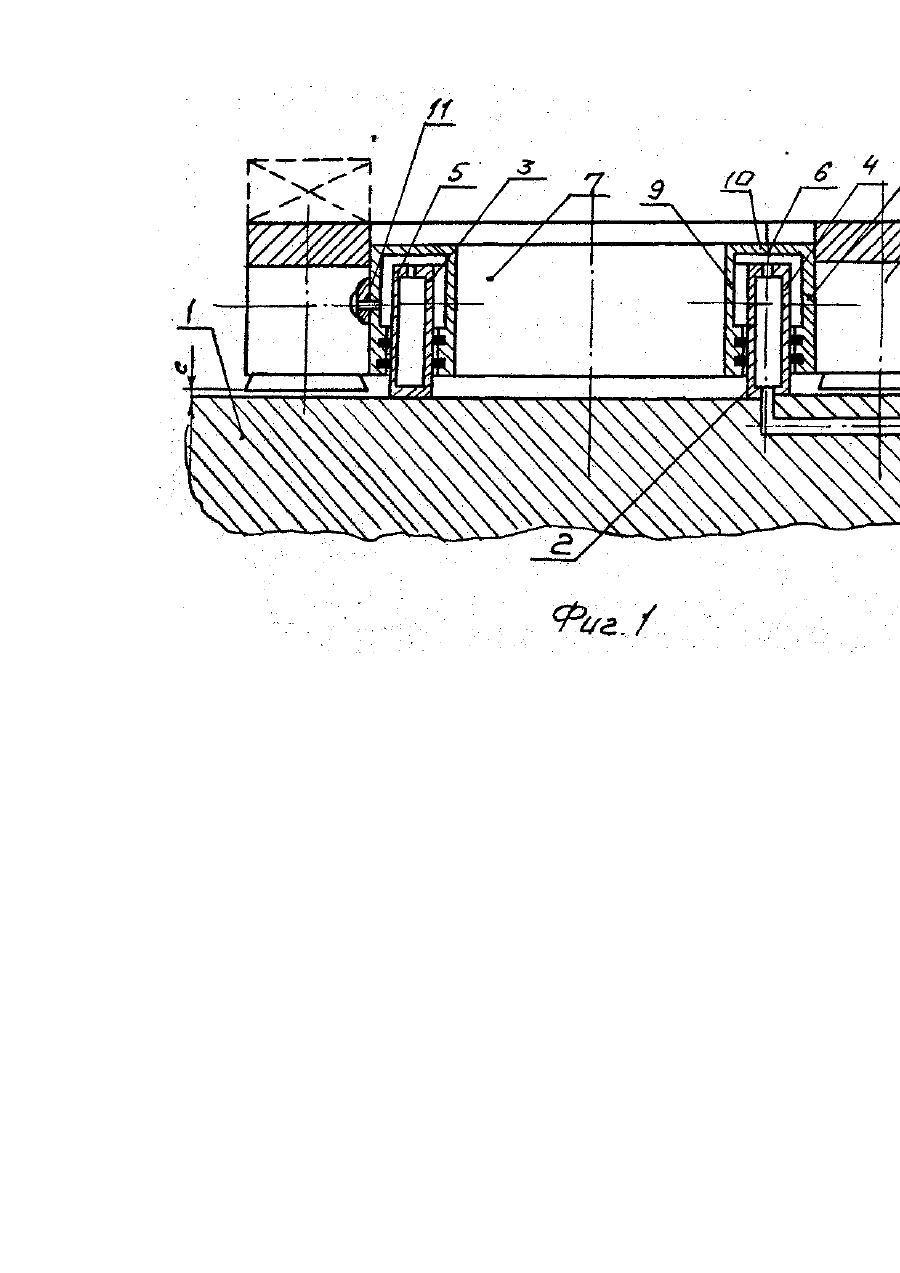

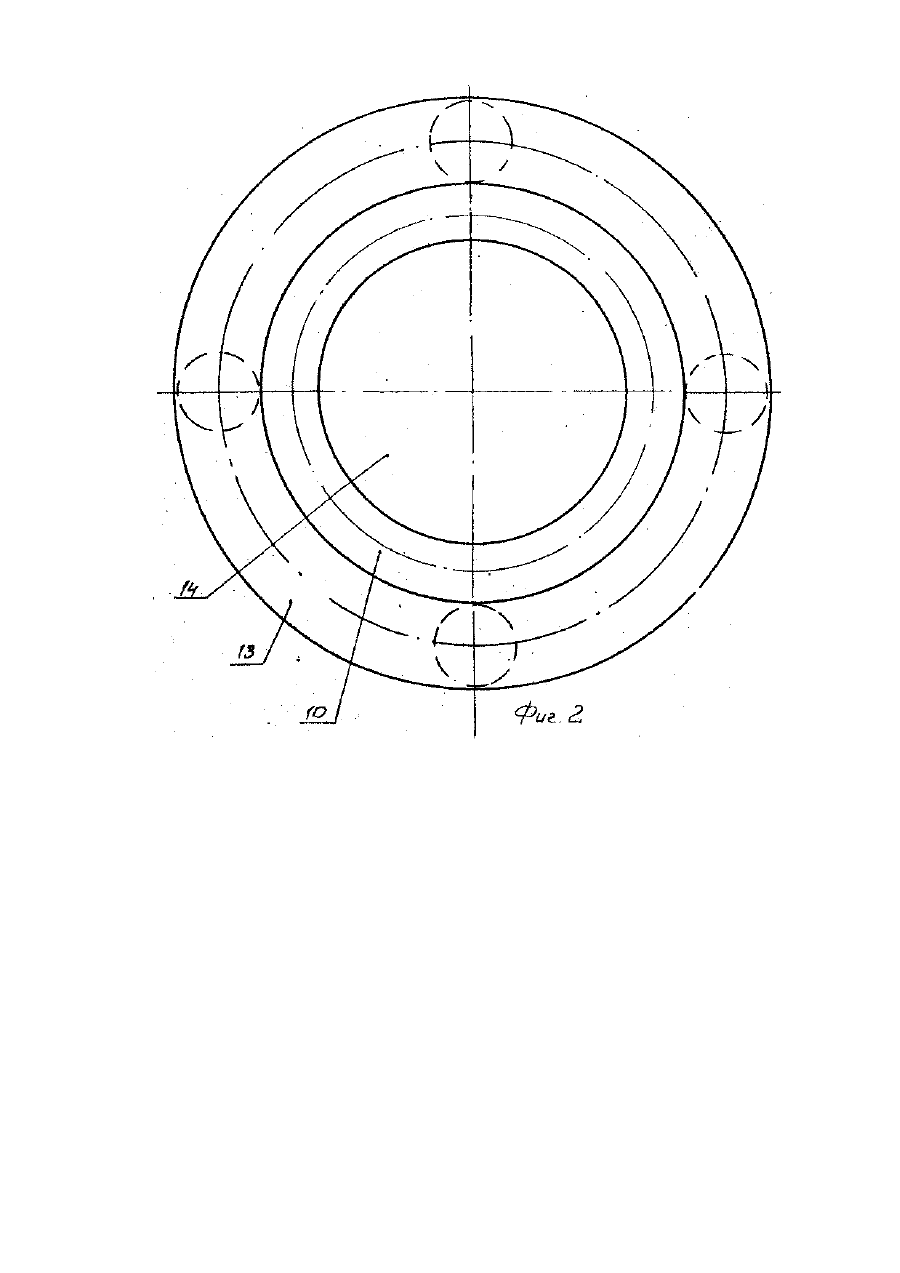

Изобретение относится к подъемно-транспортному оборудованию, а именно к карусельным конвейерам и может быть использовано в различных отраслях промышленности. Прототипом изобретения является карусельный конвейер [1], включающий опорную часть, в которой закреплена вертикальная полая ось, сообщенная через трубопровод с источником сжатого воздуха, установленную подвижно на последней ступицу ротора, имеющего кольцевую форму, снабженного закрепленными на его нижней поверхности аэростатическими опорами, полости которых через радиально расположенные внутри конвейера трубопроводы сообщены с полостью ступицы. Недостаток прототипа состоит в том, что конструкция исключает возможность размещения технологического оборудования во внутреннем пространстве конвейера по причине расположения в нем радиальных трубопроводов, соединенных как со ступицей, так и с ротором. Размещение же оборудования с внешней стороны конвейера потребует увеличения производственной площади. Задача поставленная в основу изобретения заключается в том, что путем выполнения ступицы и оси в виде концентрично расположенных цилиндрических колец, каждая пара которых образует внутреннюю полость и сверху имеет днище, при этом в стенке наружного кольца ступицы выполнены отверстия для сообщения ее полости с полостями аэростатических опор, а в оси имеются отверстия сообщающие ее полость с полостью ступицы, обеспечить освобождение внутреннего пространства конвейера для размещения в нем технологического оборудования для сборки изделий на конвейере и уменьшить тем самым величину производственной площади под оборудование. Поставленная задача решается тем, что в карусельном конвейере, содержащем опорную часть; в которой закреплена вертикальная полая ось, сообщенная через трубопровод с источником сжатого воздуха, установленную подвижно на последней ступицу ротора, имеющего кольцевую форму, снабженного закрепленными на его нижней поверхности аэростатическими опорами, полости которых сообщены с полостью ступицы, согласно изобретению ступица и ось выполнены в виде концентрично расположенных цилиндрических колец, каждая пара которых образует внутреннюю полость и сверху имеет днище, при этом в стенке наружного кольца ступицы выполнены отверстия для сообщения ее полости с полостями аэростатических опор, а в оси имеются отверстия, сообщающие ее полость с полостью ступицы, Выполнение ступицы и оcи в виде концентрично расположенных цилиндрических колец, каждая пара которых образует внутреннюю полость и сверху имеет днище, а в стенке наружного кольца ступицы выполнены отверстия для сообщения ее полости с полостями аэростатических опор, а в оси имеются отверстия, сообщающие ее полость с полостью ступицы, позволяет освободить внутреннее пространство конвейера от радиальных трубопроводов, сообщающих полость ступицы с полостью аэростатических опор, и тем самым упростить конструкцию конвейера, а также сделать возможным размещение во внутреннем пространстве конвейера технологического оборудования, необходимого для сборки изделий на конвейере. Совокупность существенных признаков изобретения обеспечивает достижения технического результата, заключающегося в снижении величины производственной площади под оборудование для сборки изделий на карусельном конвейере. На фиг. 1 схематически показан карусельный конвейер, общий вид; на фиг. 2 - то же, вид в плане. Карусельный конвейер, включает опорную часть 1, в которой закреплена вертикальная ось 2 выполненная в виде концентрично расположенных цилиндрических колец 3,4 с днищем 5 и отверстием - 6, подвижно установленную на оси 2 ступицу 7, состоящую из цилиндрических колец 8, 9 с днищем 10 сверху и отверстиями 11 в стенке кольца 8, сообщающие полости аэростатических опор 12, закрепленных на нижней поверхности ротора 13, с полостью ступицы. Внутренняя полость оси 2 через отверстия 6 сообщена с полостью ступицы 7, расположенной в отверстии 14 ротора 13, и прикрепленной к последнему. Полость оси 2 трубопроводом 15 сообщена с источником подачи сжатого воздуха. В пространстве отверстия 14 может быть установлено технологическое оборудование для сборки изделий перемещаемых ротором от одной технологической позиции к другой. Карусельный конвейер работает следующим образом. При подаче давления сжатого воздуха в трубопровод 15 и поступлении его в аэростатические опоры 12 происходит подъем вверх ротора 13 на величину "С", при этом между опорами и поверхностью (полом) 1 образуется газовая смазка, обеспечивающая возможность поворота ротора 6 вокруг оси 2 с минимальным усилием, так как коэффициент трения в этом случае равен 0,001-0,003. Поворот ротора вокруг вертикальной оси для изменения позиции собираемого изделия может быть осуществлен вручную, либо с помощью привода (на чертеже не показан). После поворота ротора на необходимый угол подача давления воздуха прекращается и ротор опускается ("садится") на опорную поверхность 1, при этом нагрузка передается с ротора 13 через жесткие упоры (на чертеже не показаны), не допуская деформации эластичных диафрагм опор 12, на опорную поверхность 1. Для последующего поворота ротора снова необходимо подать воздух в опоры 12 для подъема вверх ротора. В ряде случаев ротор может постоянно в процессе сборки изделия находиться во взвешенном состоянии при условии непрерывной родами сжатого воздуха в опоры 12. Предложенная конструкция конвейера наиболее целесообразна для перемещения крупногабаритных тяжелых изделий в процессе их сборки или обработки.
