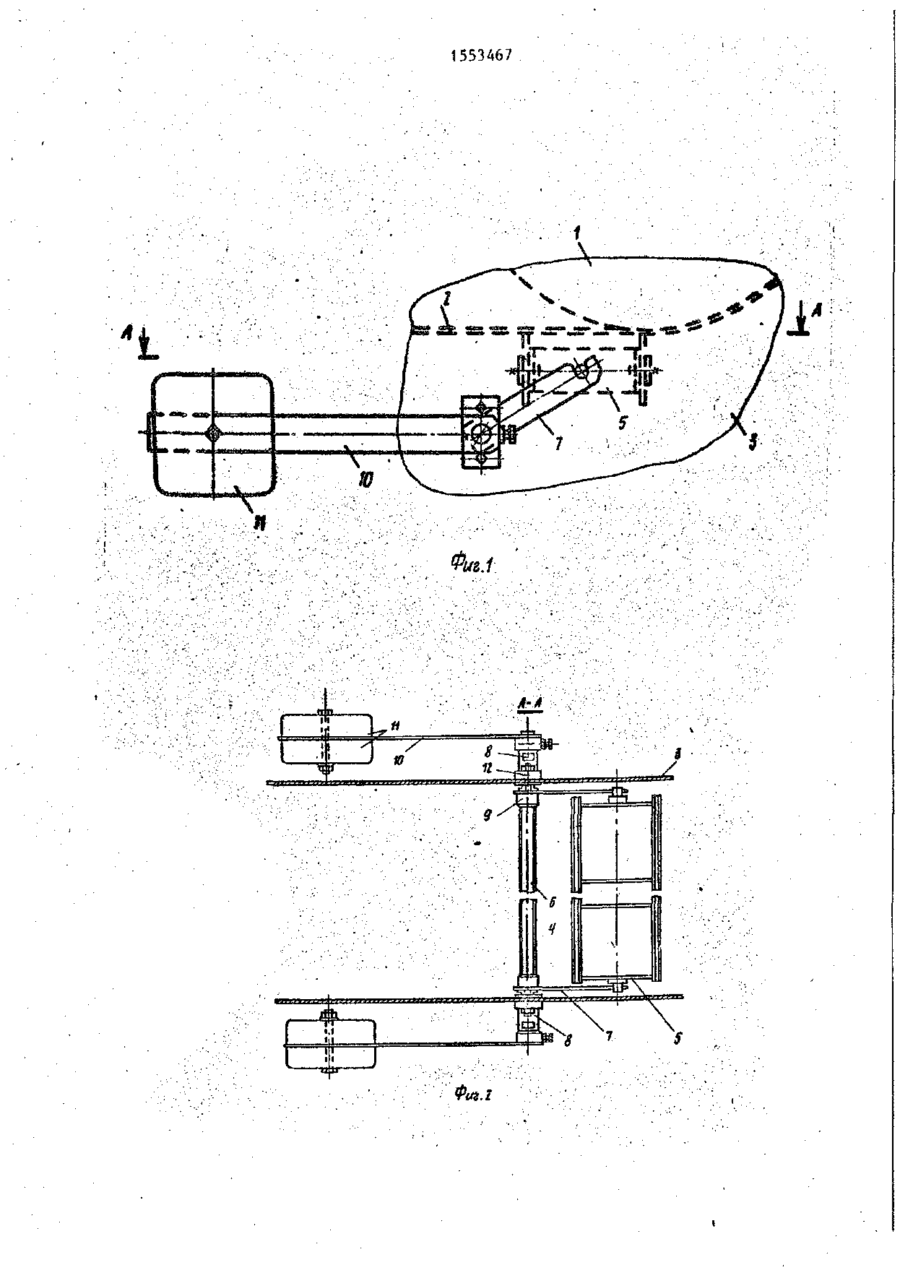

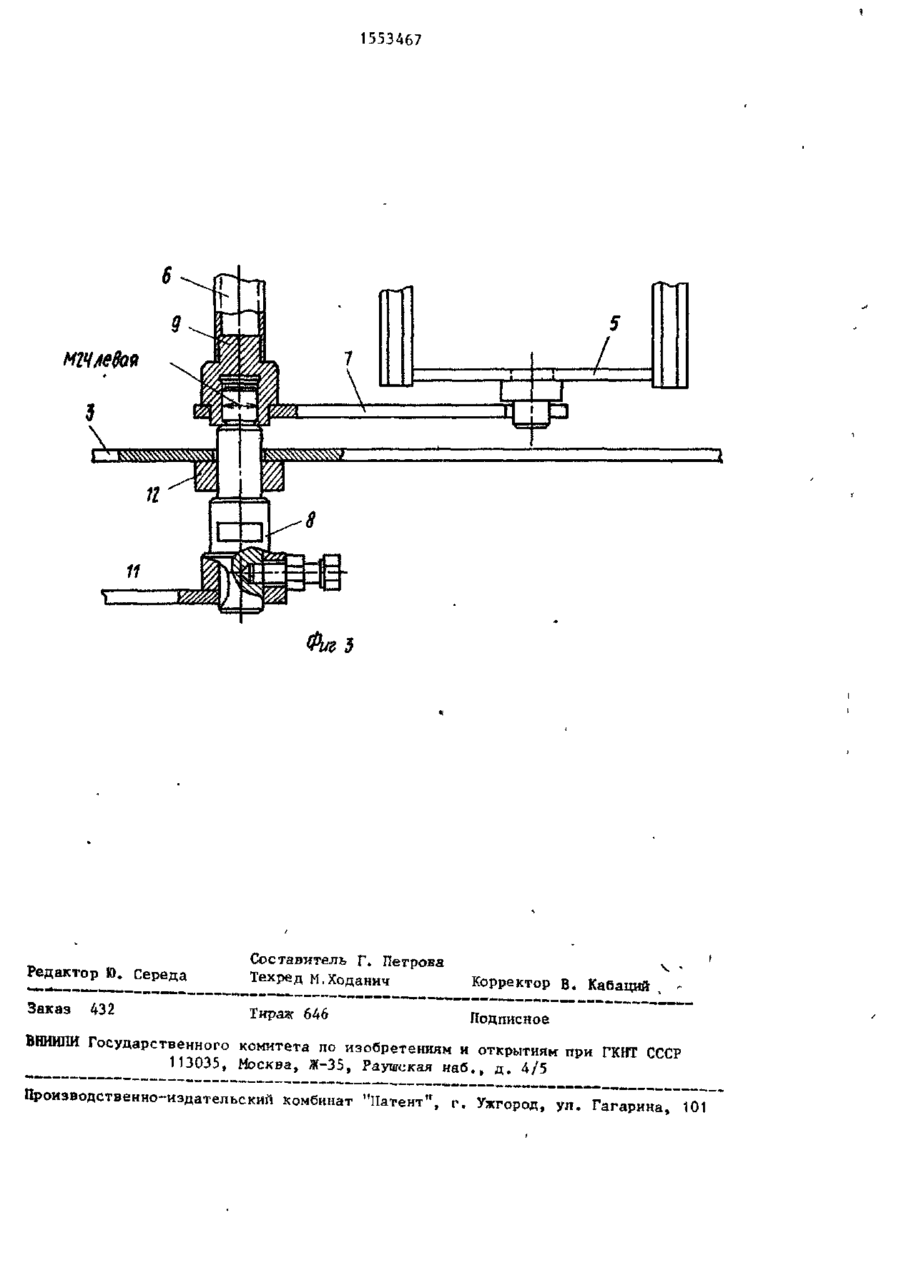

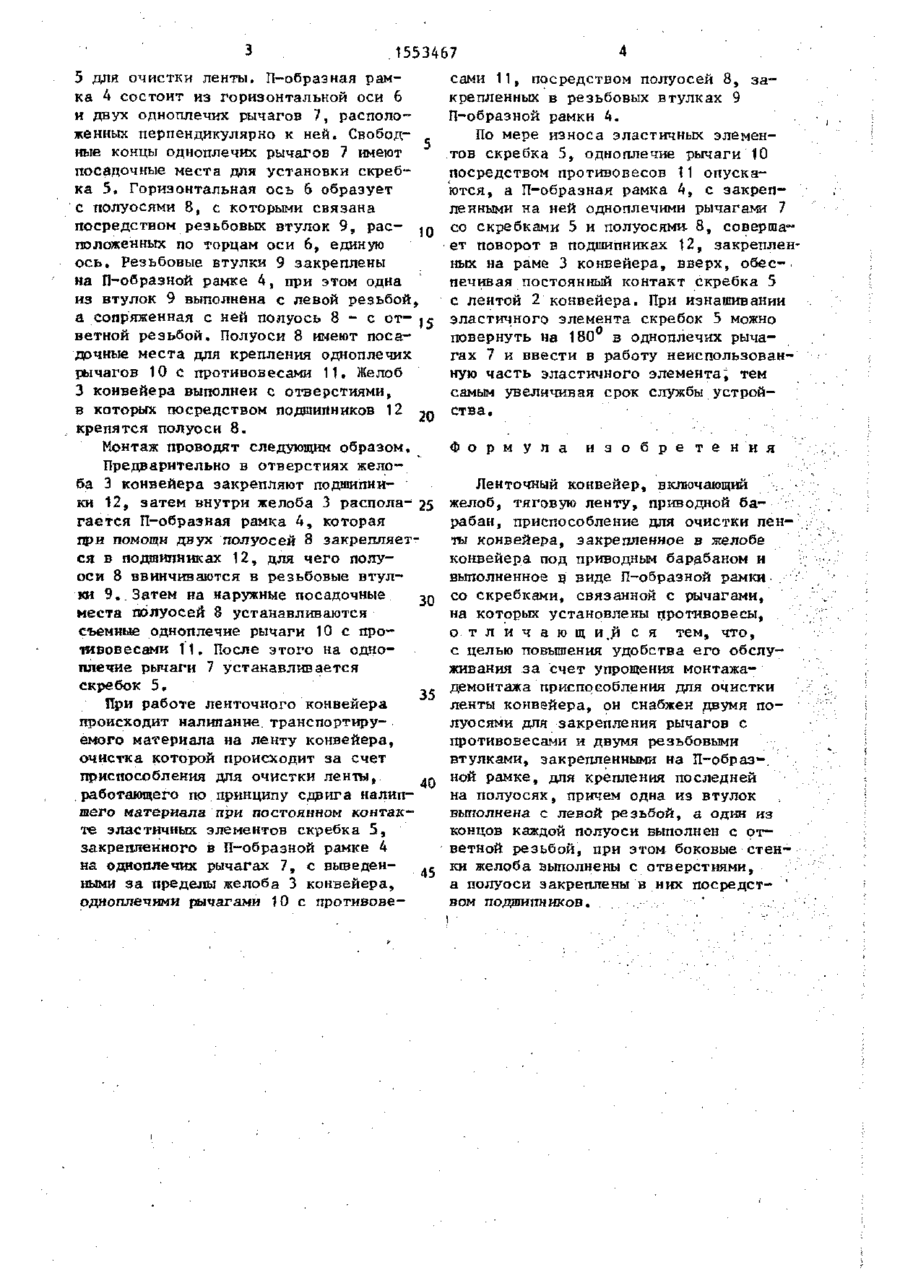

Изобретение относится к промышленному транспорту,в частности к ленточным конвейерам. Цель - повышение удобства обслуживания конвейера за счет упрощения монтажа-демонтажа приспособления для очистки ленты (Л) конвейера. Ленточный конвейер включает приводной барабан (ПБ), приводящий в движение Л. Под ПБ на желобе 3 конвейра установлено приспособление для очистки Л, Оно выполнено в виде П-образной рамки 4, на которой установлены скребки 5 для очистки Л2. рам Изобретенне относится к промышленному транспорту, в частности к ленточным конвейерам, и может быть использовано для транспортировки изделий. Целью изобретения являтеся повышение удобства обслуживания конвейера за счет упрощения монтажа-демонтаж а приспособления для очистки ленты конвейера. На фиг. 1 схематично изображено приспособление для очистки ленты конвейера; на фиг. 2 - разрез А-А на ка 4 состоит из горизонтальной оси 6 и двух одноплечих рычагов 7, расположенных перпендикулярно к ней. Горизонтальная ось 6 образует с полуосями 8, с которыми связана посредством резьбовых втулок (В) 9, расположенных по торцам оси 6, единую ось. Резьбовые Б 9 закреплены на рамке 4, при этом одна из В 9 выполнена с левой резьбой, а сопряженная с ней полуось 8 - е ответной резьбой. Полуоси 8 имеют посадочные места для крепления одноплечих рычагов 10 с противовесами 11. При монтаже предварительно в отверстиях желоба закрепляют подшипники 12. Внутри желоба 3 располагается рамка 4, которая при помощи двух полуосей 8 закрепляется в подшипниках 12. Затем полуоси 8 ввинчиваются в резьбовые В 9. На наружные посадочные места полуосей 8 установливаюгея съемные одноплечие рычаги 10. Затем на рычаги 7 устанавливается скребок 5, производящий очистку Л. 3 ил. фиг. 1; на фиг. 3 - фрагмент конструкции, на котором показана взаимосвязь полуоси с втулкой Птобразной рамки и установка одноплечего рычага. Ленточный конвейер состоит из приводного барабана 1, который приводит в движение ленту 2 конвейера. Под приводным бабабаном 1 на желобе 3 конвейера установлено приспособление для очистки ленты 2 конвейера, которое выполнено в виде П-образной рамки 4, на которой установлены скребки •J ел 65 З 1553467 5 для очистки ленты. П-обраэная рамка 4 состоит из горизонтальной оси 6 и двух одноплечих рычагов 7, расположенных перпендикулярно к ней. Свободные концы одноплечих рычагов 7 имеют посадочные места для установки скребка 5. Горизонтальная ось 6 образует с полуосями 8, с которыми связана посредством резьбовых втулок 9, расположенных по торцам оси 6, единую ось. Резьбовые втулки 9 закреплены на П-образной рамке 4, при этом одна из втулок 9 выполнена с левой резьбой, а сопряженная с ней полуось 8 - е от- 15 ветной резьбой. Полуоси 8 имеют посадочные места для крепления одноплечих рычагов 10 с противовесами 11. Желоб 3 конвейера выполнен с отверстиями, в которых посредством подшипников 12 20 крепятся полуоси 8. Монтаж проводят следующим образом. Предварительно в отверстиях желоба 3 конвейера закрепляют подшипники 12» затем внутри желоба 3 распола- 25 гается П-обраэная рамка 4, которая при помощи двух полуосей 8 закрепляется в подшипниках 12, для чего полуоси 8 ввинчиваются в резьбовые втулки 9..Затем на наружные посадочные 30 места полуосей 8 устанавливаются съемные одноплечие рычаги 10 с противовесами 11. После этого на одноплечие рычаги 7 устанавливается скребок 5. 35 При работе ленточного конвейера происходит налипание транспортируемого материала на ленту конвейера, очистка которой происходит за счет приспособления для очистки ленты, 40 работающего по принципу сдвига налипшего материала при постоянном контакте эластичных элементов скребка 5, закрепленного в П-образной рамке 4 на одноплечих рычагах 7, с выведен- 45 ными за пределы желоба 3 конвейера, одноплечими рычагами 10 с противове сами 11, посредством полуосей 8, закрепленных в резьбовых втулках 9 П-образной рамки А. По мере износа эластичных элементов скребка 5, одноплечие рычаги 10 посредством противовесов 11 опускаются, а П-образная рамка 4, с закрепленными на ней одноплечими рычагами 7 со скребками 5 и полуосями- 8, совершает поворот в подшипниках 12, закрепленных на раме 3 конвейера, вверх, обес- . печивая постоянный контакт скребка 5 с лентой 2 конвейера. При изнашивании эластичного элемента скребок 5 можно повернуть на 180 в одноплечих рычагах 7 и ввести в работу неиспользованную часть эластичного элемента^ тем самым увеличивая срок службы устройства . Формула и з о б р е т е н и я Ленточный конвейер, включающий желоб, тяговую ленту, приводной барабан, приспособление для очистки ленты конвейера, закрепленное в желобе конвейера под приводным барабаном и выполненное в виде П-образной рамки со скребками, связанной с рычагами, на которых установлены противовесы, о . т л и ч а ю щ и.й с я тем, что, с целью повышения удобства его обслуживания за счет упрощения монтажадемонтажа приспособления для очистки ленты конвейера, он снабжен двумя полуосями для закрепления рычагов с противовесами и двумя резьбовыми втулками, закрепленными на П-образ-. ной рамке, для крепления последней на полуосях, причем одна из втулок выполнена с левой резьбой, а один из концов каждой полуоси выполнен с ответной резьбой, при этом боковые стенки желоба выполнены с отверстиями, а полуоси закреплены в них посредст- ' вом подшипников. 1553A67 ґ • ю Фив.1: Фиг. г 1553467 ФигЗ Редактор Ю. Середа Составитель Г. Петрова Техред М.Ходанич Корректор В. Кабаций Заказ Тираж 646 Подписное 432 ч ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г, Г Г Т
