Хиткий конвейєр
Формула / Реферат
Качающийся конвейєр, содержащий желоб с бортами, неподвижно закрепленный на оси, установленной в направлении транспортирования на неподвижном основании с возможностью качания, отличающийся тем, что, с целью расширения технологических возможностей конвейера путем перемещения цилиндрических деталей в ориентированном положении, по меньшей мере один борт желоба выполнен под углом к оси в сторону, противоположную направлению транспортирования.
Текст

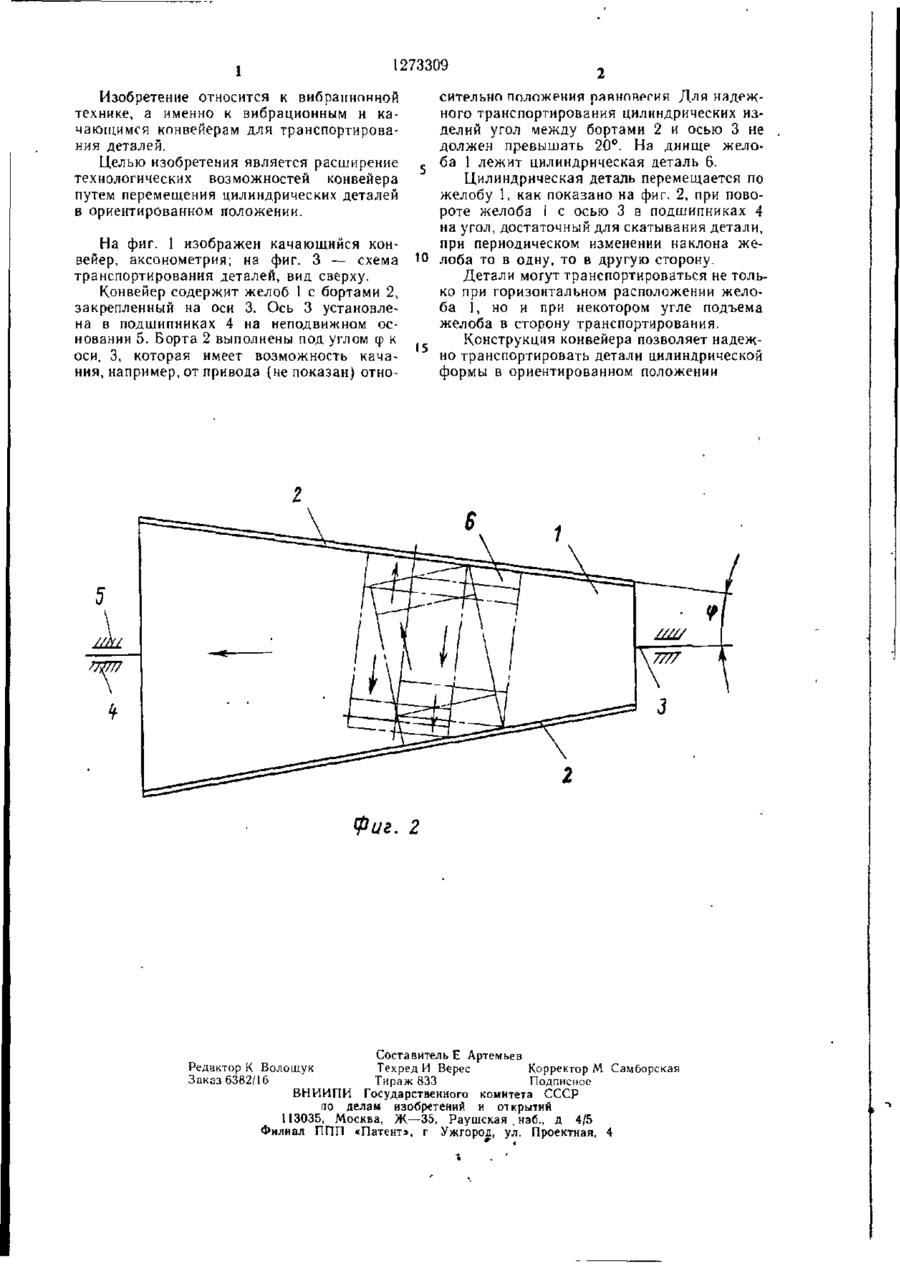

КАЧАЮЩИЙСЯ КОНВЕЙЕР, содержащий желоб с бортами, неподвижно закрепленный на оси, установленной в направлении транспортирования на неподвижном основании с возможностью качания, отличающийся тем, что, с целью расширения технологических возможностей конвейера путем перемещения цилиндрических деталей в ориентированном положении, по меньшей мере один борт желоба выполнен под углом к оси в сторону, противоположную направлению транспортирования (Л to GO со о со фиг. 7 '•А 1 1273309 Изобретение относится к вибрационной технике, а именно к вибрационным и качающимся конвейерам для транспортирования деталей. Целью изобретения является расширение технологических возможностей конвейера путем перемещения цилиндрических деталей в ориентированном положении. На фиг. 1 изображен качающийся конвейер, аксонометрия; на фиг. 3 — схема транспортирования деталей, вид сверху. Конвейер содержит желоб 1 с бортами 2, закрепленный на оси 3. Ось 3 установлена в подшипниках 4 на неподвижном основании 5. Борта 2 выполнены под углом ф к оси. 3, которая имеет возможность качания, например, от привода (не показан) отно 15 сительно положения ряяноиегия Для надежного транспортирования цилиндрических изделий угол между бортами 2 и осью 3 не должен превышать 20°. На днище желоба I лежит цилиндрическая деталь 6. Цилиндрическая деталь перемещается по желобу 1, как показано на фиг. 2, при повороте желоба 1 с осью 3 в подшипниках 4 на угол, достаточный для скатывания детали, при периодическом изменении наклона желоба то в одну, то в другую сторону. Детали могут транспортироваться не только при горизонтальном расположении желоба 1, но и при некотором угле подъема желоба в сторону транспортирования. Конструкция конвейера позволяет надежно транспортировать детали цилиндрической формы в ориентированном положении Фиг. 2 Составитель Е Артемьев Редактор К Волощук Техред И Верес Корректор М Самборская Заказ 6382/16 Тираж 833 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж — 3 5 , Раушская . наб., д 4/5 Филиал ППП «Патент», г Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюStarwriterjigging conveyor
Автори англійськоюSablin Viktor Petrovych
Назва патенту російськоюКачающийся конвейер
Автори російськоюСаблин Виктор Петрович
МПК / Мітки
МПК: B65G 27/00
Код посилання
<a href="https://ua.patents.su/2-9136-khitkijj-konvejjehr.html" target="_blank" rel="follow" title="База патентів України">Хиткий конвейєр</a>
