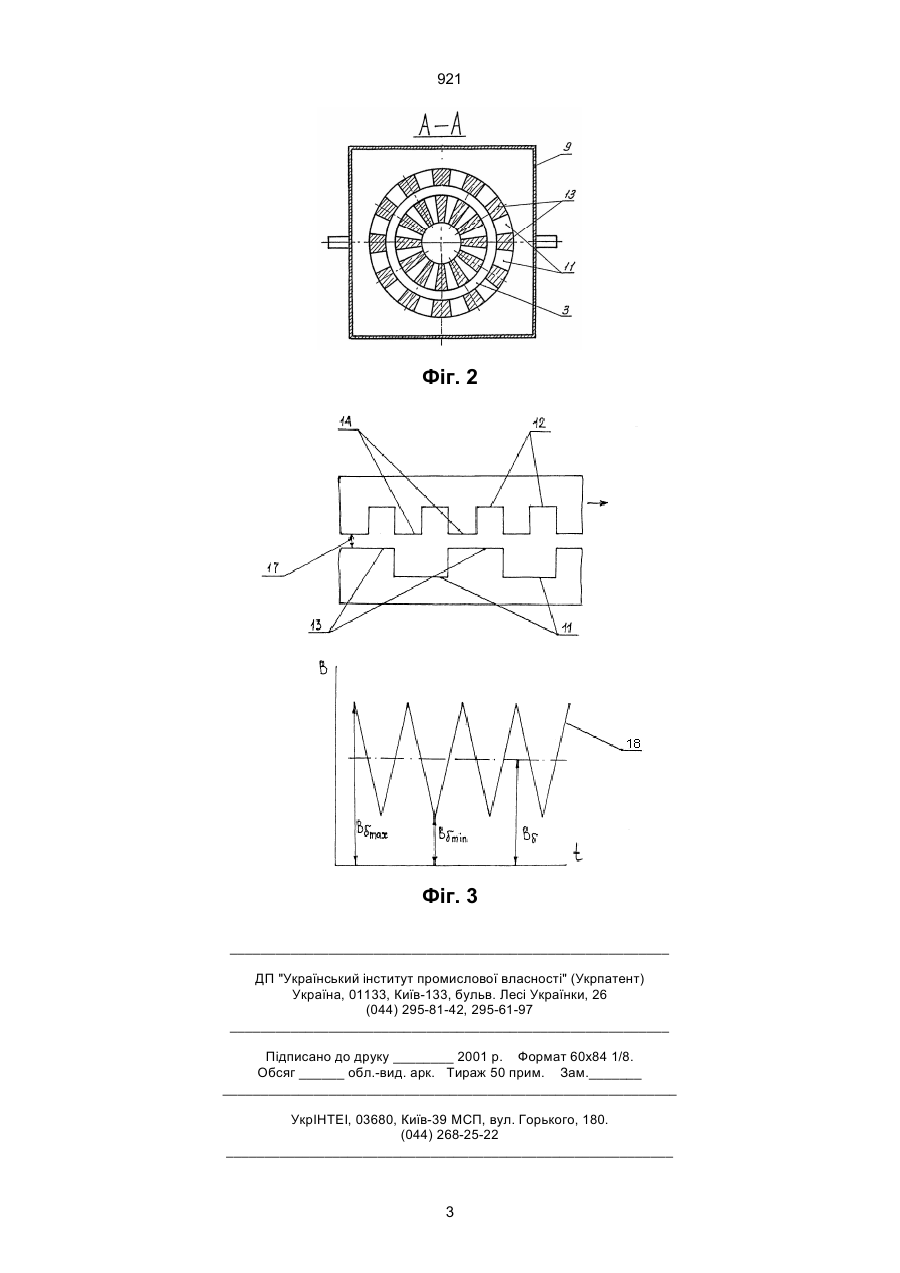

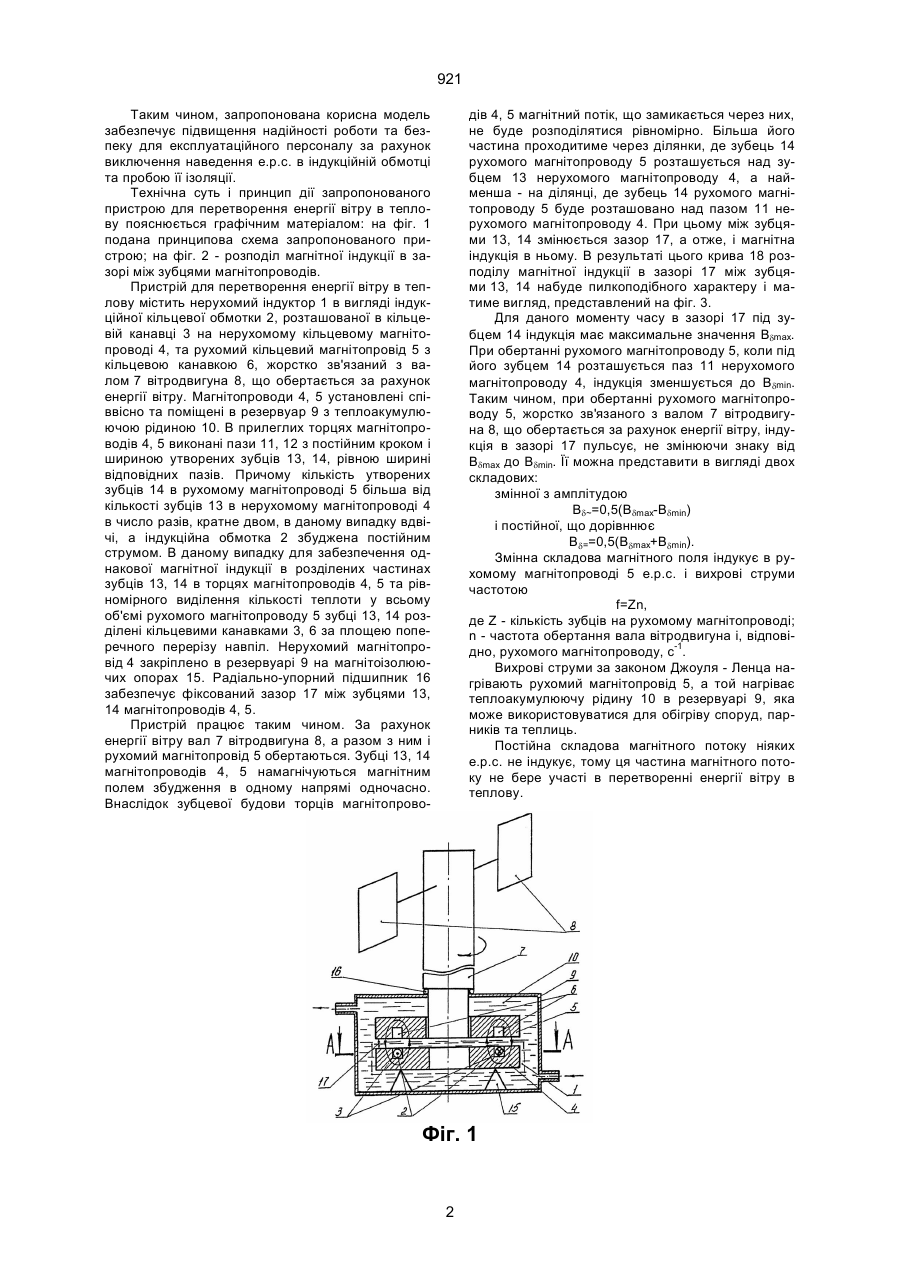

Пристрій для перетворення енергії вітру в теплову, що містить нерухомий індуктор в вигляді індукційної обмотки, розташованої на нерухомому кільцевому магнітопроводі, рухомий кільцевий магнітопровід, за формою і розмірами ідентичний нерухомому магнітопроводу, жорстко зв'язаний з 921 Таким чином, запропонована корисна модель забезпечує підвищення надійності роботи та безпеку для експлуатаційного персоналу за рахунок виключення наведення е.р.с. в індукційній обмотці та пробою її ізоляції. Технічна суть і принцип дії запропонованого пристрою для перетворення енергії вітру в теплову пояснюється графічним матеріалом: на фіг. 1 подана принципова схема запропонованого пристрою; на фіг. 2 - розподіл магнітної індукції в зазорі між зубцями магнітопроводів. Пристрій для перетворення енергії вітру в теплову містить нерухомий індуктор 1 в вигляді індукційної кільцевої обмотки 2, розташованої в кільцевій канавці 3 на нерухомому кільцевому магнітопроводі 4, та рухомий кільцевий магнітопровід 5 з кільцевою канавкою 6, жорстко зв'язаний з валом 7 вітродвигуна 8, що обертається за рахунок енергії вітру. Магнітопроводи 4, 5 установлені співвісно та поміщені в резервуар 9 з теплоакумулюючою рідиною 10. В прилеглих торцях магнітопроводів 4, 5 виконані пази 11, 12 з постійним кроком і шириною утворених зубців 13, 14, рівною ширині відповідних пазів. Причому кількість утворених зубців 14 в рухомому магнітопроводі 5 більша від кількості зубців 13 в нерухомому магнітопроводі 4 в число разів, кратне двом, в даному випадку вдвічі, а індукційна обмотка 2 збуджена постійним струмом. В даному випадку для забезпечення однакової магнітної індукції в розділених частинах зубців 13, 14 в торцях магнітопроводів 4, 5 та рівномірного виділення кількості теплоти у всьому об'ємі рухомого магнітопроводу 5 зубці 13, 14 розділені кільцевими канавками 3, 6 за площею поперечного перерізу навпіл. Нерухомий магнітопровід 4 закріплено в резервуарі 9 на магнітоізолюючих опорах 15. Радіально-упорний підшипник 16 забезпечує фіксований зазор 17 між зубцями 13, 14 магнітопроводів 4, 5. Пристрій працює таким чином. За рахунок енергії вітру вал 7 вітродвигуна 8, а разом з ним і рухомий магнітопровід 5 обертаються. Зубці 13, 14 магнітопроводів 4, 5 намагнічуються магнітним полем збудження в одному напрямі одночасно. Внаслідок зубцевої будови торців магнітопрово дів 4, 5 магнітний потік, що замикається через них, не буде розподілятися рівномірно. Більша його частина проходитиме через ділянки, де зубець 14 рухомого магнітопроводу 5 розташується над зубцем 13 нерухомого магнітопроводу 4, а найменша - на ділянці, де зубець 14 рухомого магнітопроводу 5 буде розташовано над пазом 11 нерухомого магнітопроводу 4. При цьому між зубцями 13, 14 змінюється зазор 17, а отже, і магнітна індукція в ньому. В результаті цього крива 18 розподілу магнітної індукції в зазорі 17 між зубцями 13, 14 набуде пилкоподібного характеру і матиме вигляд, представлений на фіг. 3. Для даного моменту часу в зазорі 17 під зубцем 14 індукція має максимальне значення Вdmах. При обертанні рухомого магнітопроводу 5, коли під його зубцем 14 розташується паз 11 нерухомого магнітопроводу 4, індукція зменшується до Вdmin. Таким чином, при обертанні рухомого магнітопроводу 5, жорстко зв'язаного з валом 7 вітродвигуна 8, що обертається за рахунок енергії вітру, індукція в зазорі 17 пульсує, не змінюючи знаку від Вdmах до Вdmin. Її можна представити в вигляді двох складових: змінної з амплітудою Вd~=0,5(Вdmах-Вdmіn) і постійної, що дорівннює Вd==0,5(Вdmах+Вdmіn). Змінна складова магнітного поля індукує в рухомому магнітопроводі 5 е.р.с. і вихрові струми частотою f=Zn, де Z - кількість зубців на рухомому магнітопроводі; n - частота обертання вала вітродвигуна і, відповідно, рухомого магнітопроводу, с-1. Вихрові струми за законом Джоуля - Ленца нагрівають рухомий магнітопровід 5, а той нагріває теплоакумулюючу рідину 10 в резервуарі 9, яка може використовуватися для обігріву споруд, парників та теплиць. Постійна складова магнітного потоку ніяких е.р.с. не індукує, тому ця частина магнітного потоку не бере участі в перетворенні енергії вітру в теплову. Фіг. 1 2 921 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
