Оправка для волочіння труб
Номер патенту: 10796
Опубліковано: 25.12.1996
Автори: Півник Юрій Вікторович, Губа Володимир Михайлович, Перевалова Еліна Володимировна, Іванов Ігор Павлович, Сидоренко Валентин Костянтинович, Швець Геннадій Михайлович, Ісерсон Ігор Саулович, Баскелович Віктор Зіновьович, Журба Олександр Савельович, Радовинський Юрій Леонідович
Формула / Реферат
Оправка для волочения труб, выполненная из сплава на основе карбида вольфрама-с покрытием наружной рабочей поверхности одним слоем титана и тремя слоями нитрида титана при соотношении толщины слоев 1:4:6:2 и содержании азота в каждом из слоев нитрида титана соответственно 25, 33 и 50%, отличающаяся тем, что на верхний слой нитрида титана, содержащий 50% азота, нанесен слой, состоящий из равномерно смешанной смеси нитридов титана и хрома, содержащей 30-50% азота, причем содержание нитрида хрома в смеси составляет 25-40%, а толщина слоя смеси нитридов титана и хрома составляет 2,5-3,5 суммарной толщины предыдущих четырех слоев покрытия, равной 1-1,5 мкм.
Текст

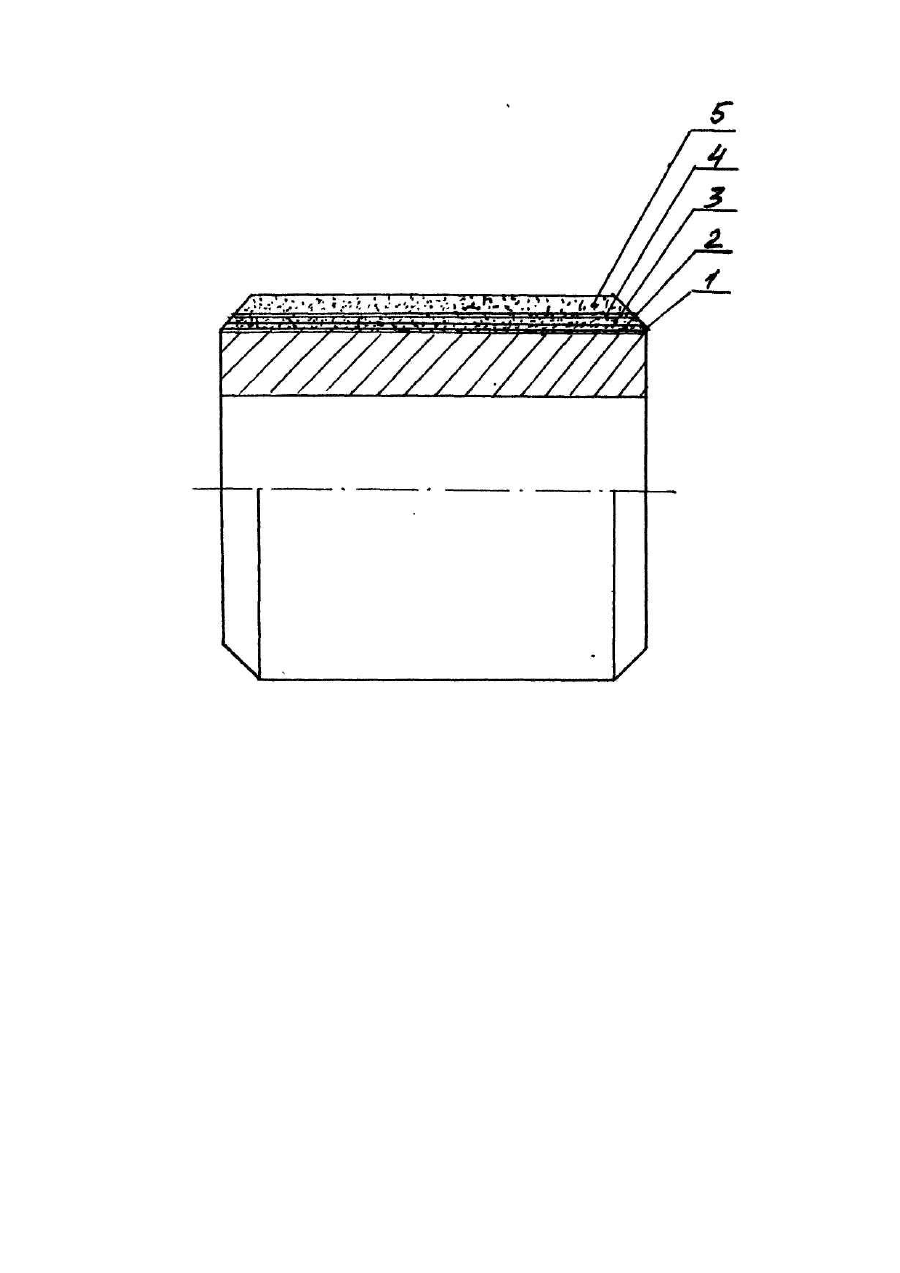

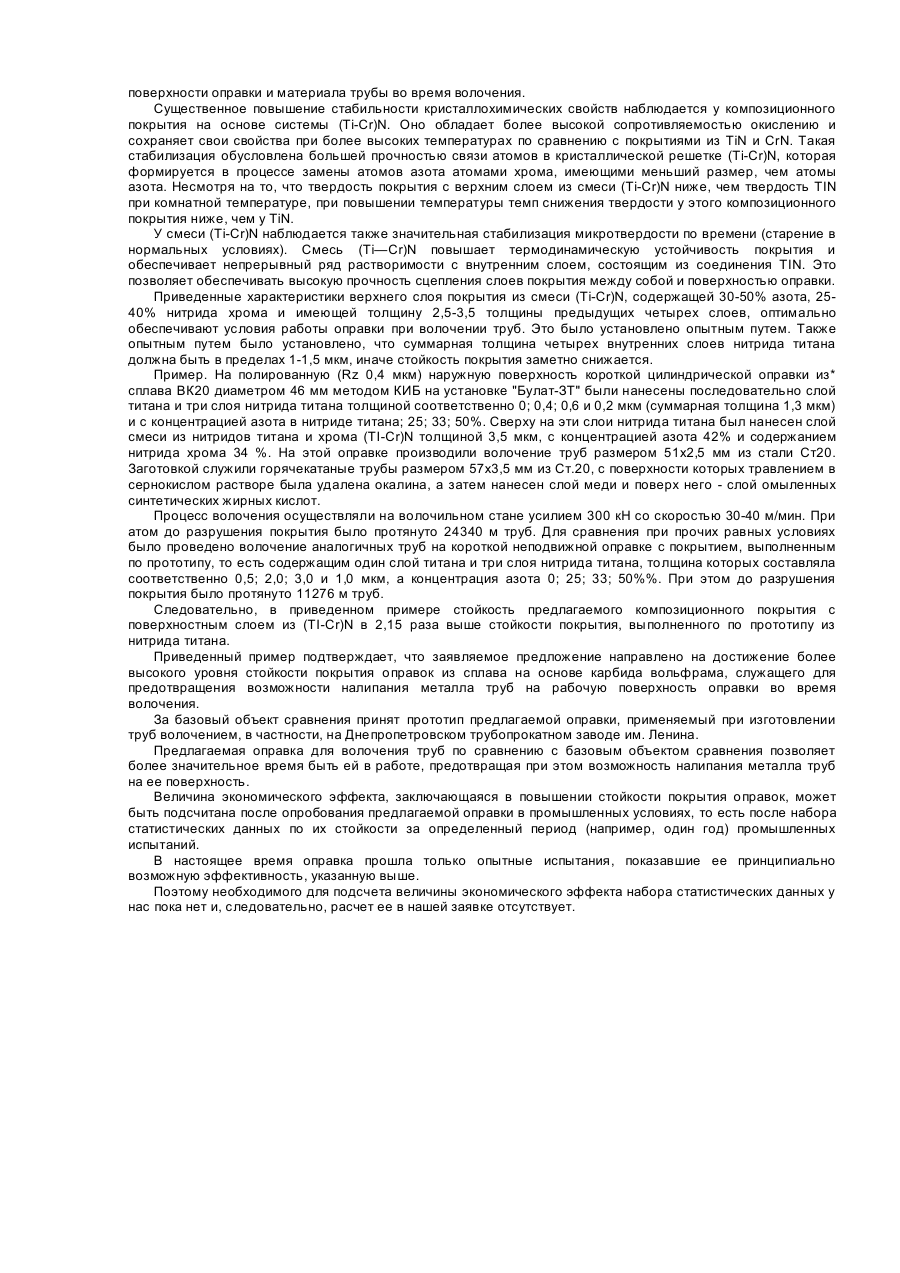

Изобретение относится к обработке металлов давлением, в частности, к трубному производству, и может быть применено при оправочном волочении труб. Известна оправка для волочения труб, выполненная из сплава на основе карбида вольфрама с покрытием наружной рабочей поверхности нитридом титана (заявка Японии № 61-74725, В 21 С 3/14, 1986 г и др.). которое предотвращает возможность налипания металла трубы на рабочую поверхность оправки во время волочения в недостаточной степени. Наиболее близким техническим решением к заявляемому является оправка для волочения труб, выполненная из сплава на основе карбида вольфрама с покрытием наружной рабочей поверхности одним слоем титана и тремя слоями нитрида титана при соотношении толщин слоев 1:4:6:2 и содержанием азота в каждом из слоев нитрида титана соответственно 25; 33; 50% (авт. свид. СССР № 1773525, 5 В 21 С 3/16). Недостатком такой оправки является невысокая стойкость покрытия. Задачей предлагаемого изобретения является достижение более высокой стойкости покрытия наружной рабочей поверхности оправки. Поставленная задача достигается тем, что у оправки для волочения труб, выполненной из сплава на основе карбида вольфрама с покрытием наружной рабочей поверхности одним слоем титана и тремя слоями нитрида титана при соотношении толщин слоев 1:4:6:2 и содержании азота в каждом из слоев нитрида титана соответственно 25; 33 и 50%, на верхний слой нитрида титана, содержащий 50% азота, нанесен слой, состоящий из равномерно смешанной смеси нитридов титана и хрома, содержащей 30-50% азота, причем содержание нитрида хрома в смеси составляет 25-40%, а толщина слоя смеси нитридов титана и хрома составляет 2,5-3,5 суммарной толщины предыдущих четырех слоев покрытия равной 1-1,5 мкм. Сущность предлагаемого решения поясняется чертежом оправки для волочения труб, где на фиг. представлено ее продольное сечение с нанесенными слоями покрытия. Покрытие нанесено на полированную (Rz
