Пристрій для очищення наповнюючої труби пакувальної машини
Формула / Реферат
1. Устройство для очистки наполняющей трубы упаковочной машины, имеющей два или более трубопроводов для подачи содержимого и газа, включающее средство для подачи очищающей жидкости в наполняющую трубу и соединительную деталь для подсоединения к выходному концу наполняющей трубы, отличающееся тем, что, с целью повышения эффективности, средство для подачи очищающей жидкости содержит насос, а соединительная деталь имеет перегородку с отверстиями и клапан для частичной блокировки одного из трубопроводов.
2. Устройство по п. 1, отличающееся тем, что оно снабжено пружиной для воздействия на клапан в сторону от перегородки в максимально открытое положение.
3. Устройство по п. 2, отличающееся тем, что клапан выполнен из эластичного материала, а пружина выполнена с ним за одно целое.
4. Устройство по п. 2, отличающееся тем, что пружина установлена между клапаном и перегородкой соединительной детали.
5. Устройство по пп. 1-4, отличающееся тем, что в соединительной детали смонтирован патрубок, образующий концентрические каналы для сообщения с наполняющей трубой.
6. Устройство по пп. 1-5, отличающееся тем, что оно снабжено манометром, нагнетающий патрубок насоса для подачи очищающей жидкости соединен с входным концом наполняющей трубы, а всасывающий патрубок насоса сообщен трубопроводом с соединительной деталью для образования циркуляционной системы.
Текст

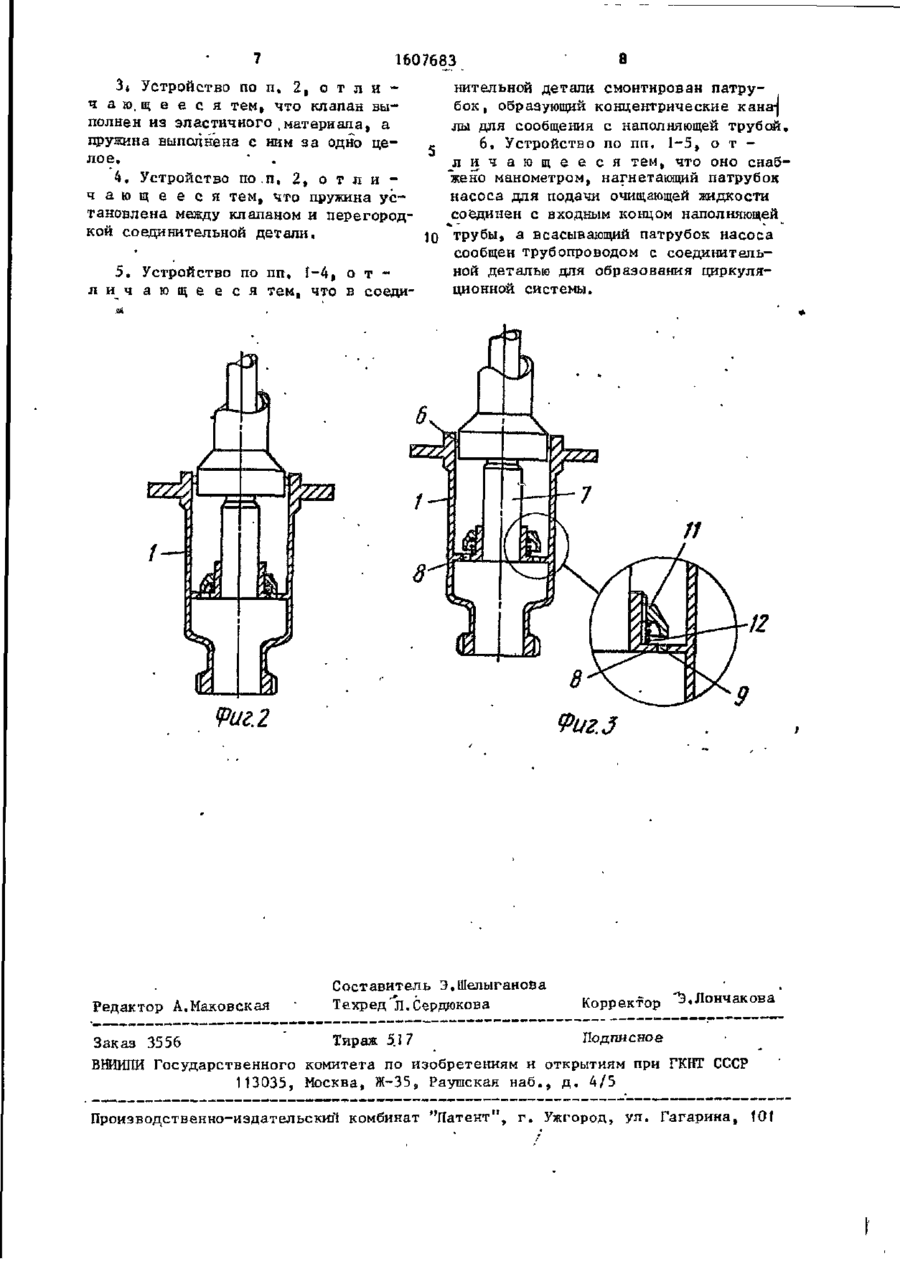

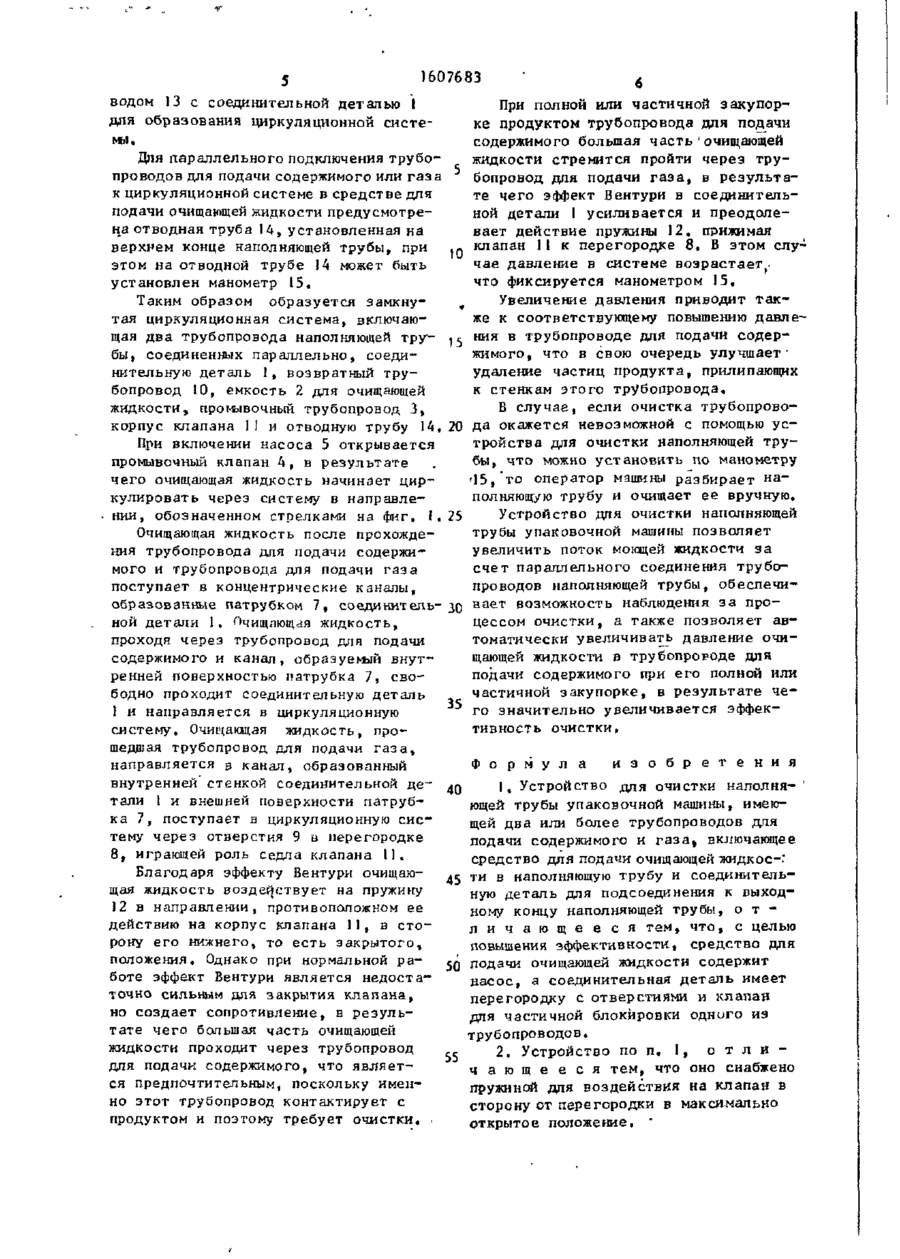

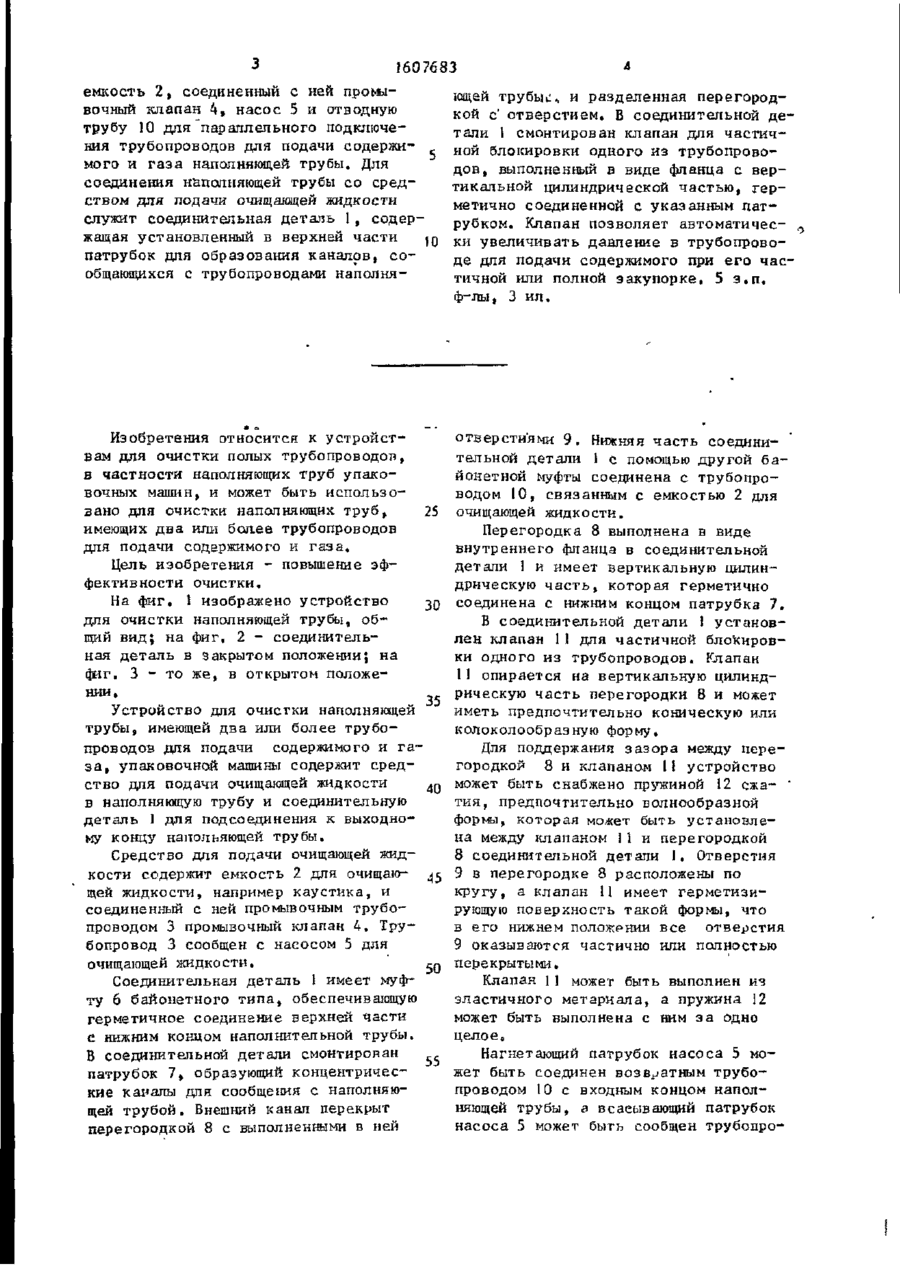

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 09» SU,,, 1607683 (Sl)5 В 08 В 3/ОА, A3 А 61 L 2/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н ПАТЕНТУ 1 (21) 4356022/30-13 (22) 0 4 . 0 7 . 88 (31) 21261 А/87 (32) 13.07. 87 (33) IT (46) 1 5 . 1 1 . 90. Бюл. 1 42 ? (71) Тетра- Дев Ко. (IT) (72) Паоло Бенедетти и Фаусто Филиппи ( IT) 683.56 1 88.8) (56) Патент СССР № 1551239, приоритет 1 3 . 0 2 . 8 7 . K J 1 . В 09 В 3/04, Ьз) (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ Н П Л Я А ОНЮ Щ Й ТРУБЫ УПАКОВОЧНОЙ, М Ш Н Е А ИЫ (57J Изобретение о т н о с и т с я к у с т р о й с т в а м д л я очистки полых т р у б о п р о в о д о в , в ч а с т н о с т и наполняющих труб у п а к о в о ч ных машин» и может быть и с п о л ь з о в а н о д л я очистки наполняющих т р у б , имеющих д в а или б о л е е трубопроводов д л я пода*чи содержимого и г а з а » Цель и з о б р е тения - повышение эффективности < -містк и . Устройство включает с р е д с т в о для подачи очищающей жидкости, содержащее со С ©5 ю Фигі їРШ З 1607683 емкость 2 , соединенный с ней проьыющей трубы»:., и разделенная перегородвочный клапан 4, насос 5 и отводную кой с' отверстием, В соединительной детрубу 10 для параллельного подключетали 1 смонтирован клапан для частичния трубопроводов для подачи содержиной блокировки одного из трубопровомого и газа наполняющей трубы. Для дов, выполненный в виде фланца с версоединения наполняющей трубы со средтикальной цилиндрической частью, герством для подачи очищающей жидкости метично соединенной с указанным патслужит соединительная деталь 1, содеррубком. Клапан позволяет автоматичес- 0 жащая установленный в верхней части ки увеличивать давление в трубопровопатрубок для образования каналов, соде для подачи содержимого при его часобщающихся с трубопроводами наполнятичной или полной закупорке, 5 з . п . ф-лы, 3 ил. Изобретения относится к устройствам для очистки полых трубопроводов, в частности наполняющих труб упаковочных машин, и может быть использовано для очистки наполняющих труб, 25 имеющих два или более трубопроводов для подачи содержимого и г а з а . Цель изобретения - повышение эффективности очистки. На фиг, 1 изображено устройство 30 для очистки наполняющей трубы, общий вид; на фиг, 2 - соединительная деталь в закрытом положении; на
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cleaning of filling pipe of packing machine
Назва патенту російськоюУстройство для очистки наполняющей трубы упаковочной машины
МПК / Мітки
МПК: B08B 3/04
Мітки: машини, пакувальної, очищення, пристрій, наповнюючої, трубі
