Пролітний газобетонний елемент з армуванням просічно-витяжною сіткою

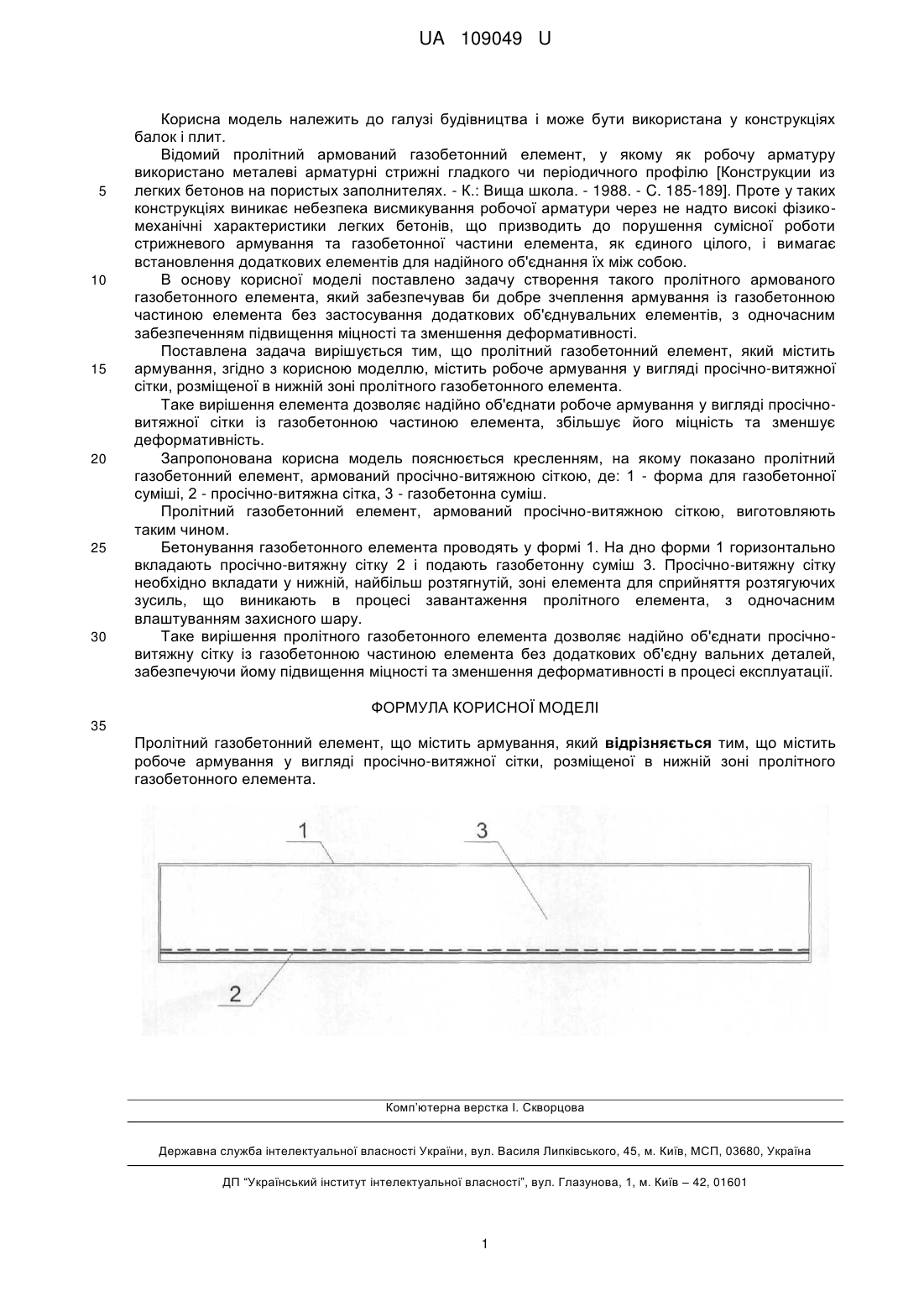

Реферат: UA 109049 U UA 109049 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований газобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа. - 1988. - C. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики легких бетонів, що призводить до порушення сумісної роботи стрижневого армування та газобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлено задачу створення такого пролітного армованого газобетонного елемента, який забезпечував би добре зчеплення армування із газобетонною частиною елемента без застосування додаткових об'єднувальних елементів, з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що пролітний газобетонний елемент, який містить армування, згідно з корисною моделлю, містить робоче армування у вигляді просічно-витяжної сітки, розміщеної в нижній зоні пролітного газобетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати робоче армування у вигляді просічновитяжної сітки із газобетонною частиною елемента, збільшує його міцність та зменшує деформативність. Запропонована корисна модель пояснюється кресленням, на якому показано пролітний газобетонний елемент, армований просічно-витяжною сіткою, де: 1 - форма для газобетонної суміші, 2 - просічно-витяжна сітка, 3 - газобетонна суміш. Пролітний газобетонний елемент, армований просічно-витяжною сіткою, виготовляють таким чином. Бетонування газобетонного елемента проводять у формі 1. На дно форми 1 горизонтально вкладають просічно-витяжну сітку 2 і подають газобетонну суміш 3. Просічно-витяжну сітку необхідно вкладати у нижній, найбільш розтягнутій, зоні елемента для сприйняття розтягуючих зусиль, що виникають в процесі завантаження пролітного елемента, з одночасним влаштуванням захисного шару. Таке вирішення пролітного газобетонного елемента дозволяє надійно об'єднати просічновитяжну сітку із газобетонною частиною елемента без додаткових об'єдну вальних деталей, забезпечуючи йому підвищення міцності та зменшення деформативності в процесі експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пролітний газобетонний елемент, що містить армування, який відрізняється тим, що містить робоче армування у вигляді просічно-витяжної сітки, розміщеної в нижній зоні пролітного газобетонного елемента. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
