Пролітний газобетонний елемент з гнучкою органічною арматурою

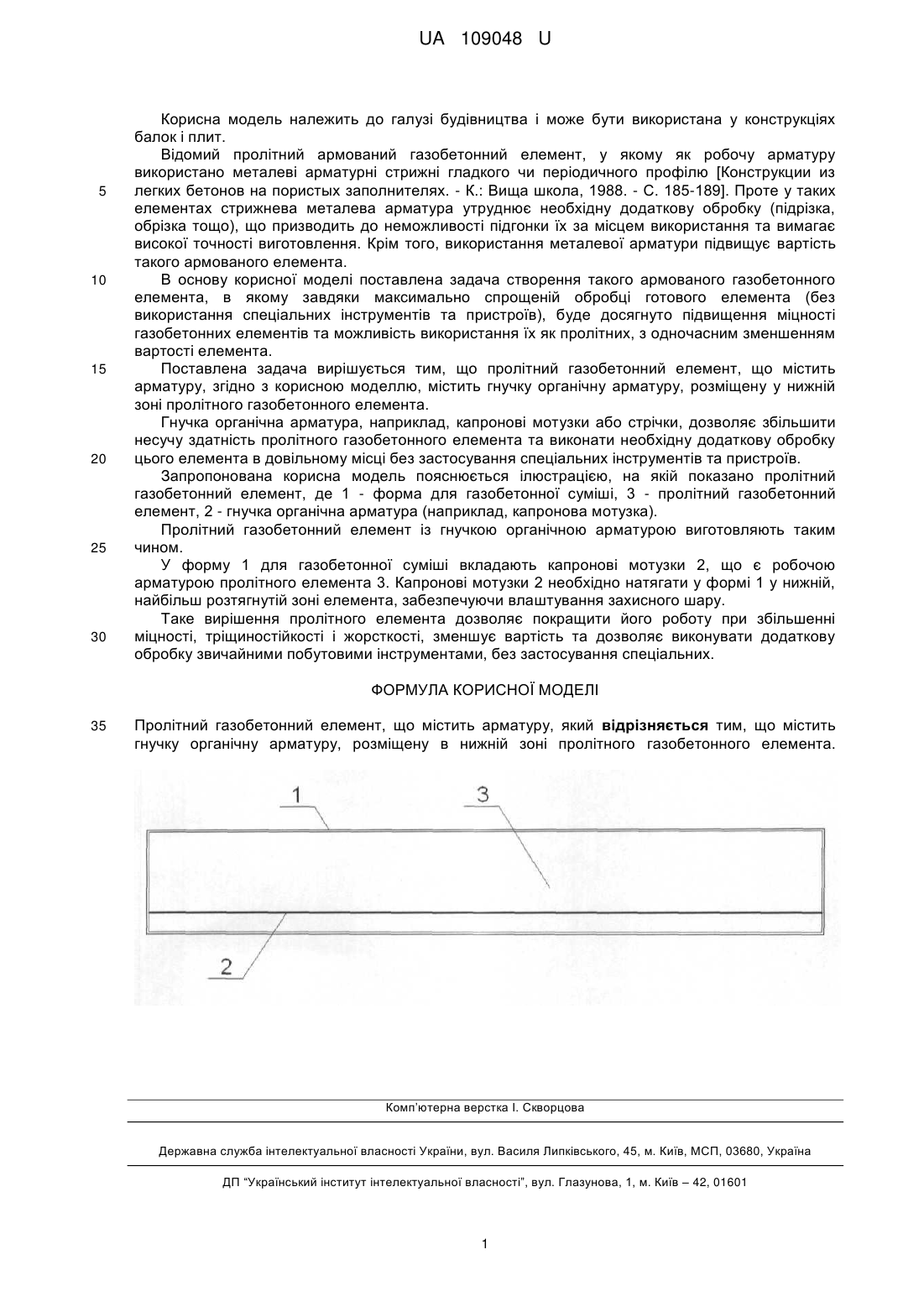

Реферат: UA 109048 U UA 109048 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований газобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких елементах стрижнева металева арматура утруднює необхідну додаткову обробку (підрізка, обрізка тощо), що призводить до неможливості підгонки їх за місцем використання та вимагає високої точності виготовлення. Крім того, використання металевої арматури підвищує вартість такого армованого елемента. В основу корисної моделі поставлена задача створення такого армованого газобетонного елемента, в якому завдяки максимально спрощеній обробці готового елемента (без використання спеціальних інструментів та пристроїв), буде досягнуто підвищення міцності газобетонних елементів та можливість використання їх як пролітних, з одночасним зменшенням вартості елемента. Поставлена задача вирішується тим, що пролітний газобетонний елемент, що містить арматуру, згідно з корисною моделлю, містить гнучку органічну арматуру, розміщену у нижній зоні пролітного газобетонного елемента. Гнучка органічна арматура, наприклад, капронові мотузки або стрічки, дозволяє збільшити несучу здатність пролітного газобетонного елемента та виконати необхідну додаткову обробку цього елемента в довільному місці без застосування спеціальних інструментів та пристроїв. Запропонована корисна модель пояснюється ілюстрацією, на якій показано пролітний газобетонний елемент, де 1 - форма для газобетонної суміші, 3 - пролітний газобетонний елемент, 2 - гнучка органічна арматура (наприклад, капронова мотузка). Пролітний газобетонний елемент із гнучкою органічною арматурою виготовляють таким чином. У форму 1 для газобетонної суміші вкладають капронові мотузки 2, що є робочою арматурою пролітного елемента 3. Капронові мотузки 2 необхідно натягати у формі 1 у нижній, найбільш розтягнутій зоні елемента, забезпечуючи влаштування захисного шару. Таке вирішення пролітного елемента дозволяє покращити його роботу при збільшенні міцності, тріщиностійкості і жорсткості, зменшує вартість та дозволяє виконувати додаткову обробку звичайними побутовими інструментами, без застосування спеціальних. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пролітний газобетонний елемент, що містить арматуру, який відрізняється тим, що містить гнучку органічну арматуру, розміщену в нижній зоні пролітного газобетонного елемента. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
