Пролітний газобетонний елемент з периметральним армуванням просічно-витяжною сіткою

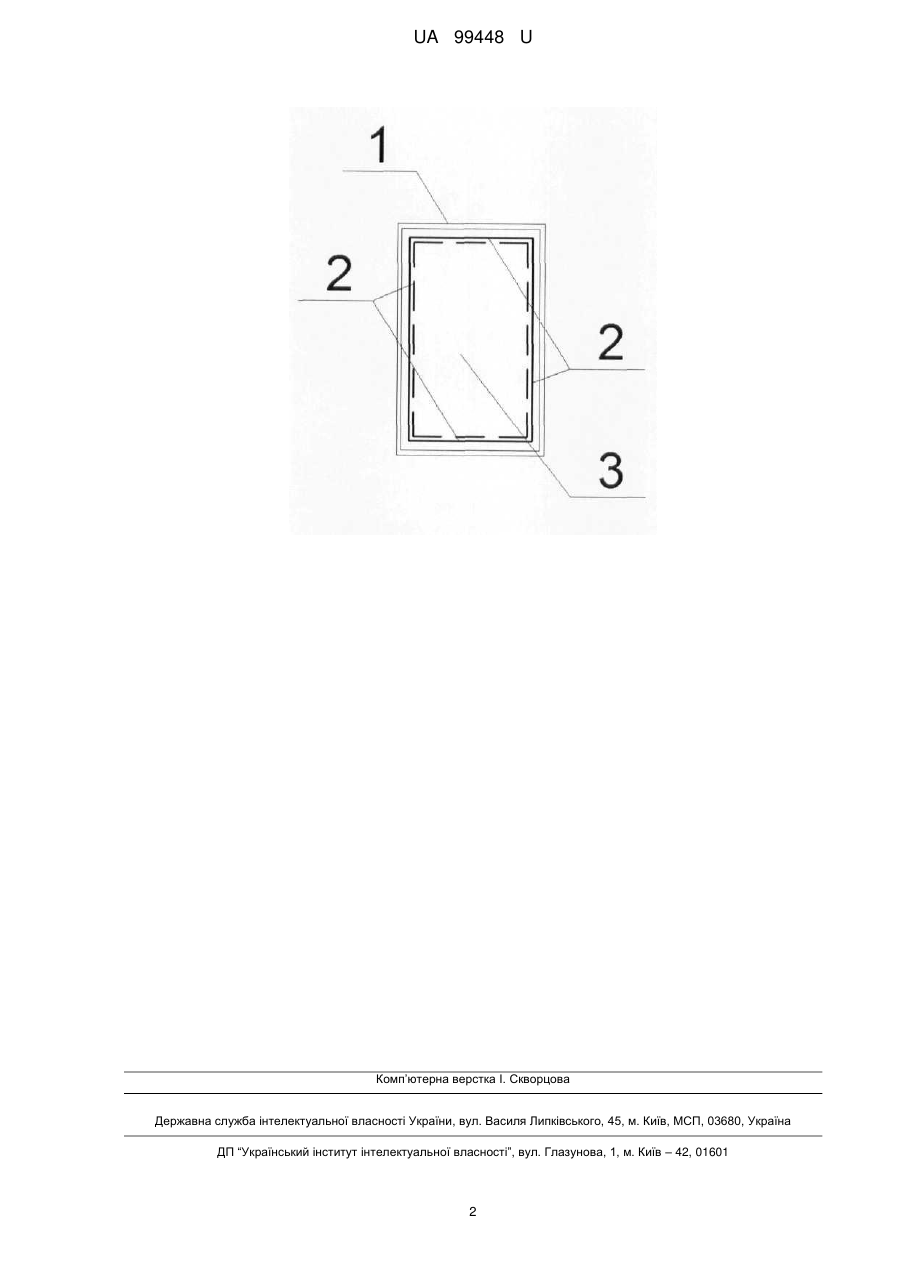

Реферат: UA 99448 U UA 99448 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований газобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - C. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики газобетону, що призводить до порушення сумісної роботи стрижневого армування та газобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлено задачу створення такого пролітного газобетонного елемента, який забезпечував би добре зчеплення армування із газобетонною частиною елемента без застосування додаткових об'єднувальних елементів і надійну роботу в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що пролітний газобетонний елемент, який містить армування, згідно з корисною моделлю, містить периметральне армування у вигляді просічновитяжної сітки, зігнутої за формою перерізу газобетонного елемента і встановленої так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальні частини - в нижній, найбільш розтягнутій, та верхній, найбільш стиснутій, зонах пролітного газобетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжну сітку із газобетонним елементом, забезпечуючи сприйняття розтягуючих зусиль та поперечної сили, збільшує його міцність та зменшує деформативність в процесі експлуатації, дозволяє встановлювати елемент в довільному положенні. Запропонована корисна модель пояснюється кресленням, на якому показано пролітний газобетонний елемент, армований периметрально просічно-витяжною сіткою, де 1 - форма для газобетонної суміші, 2 - просічно-витяжна сітка, 3 - газобетонна суміш. Пролітний газобетонний елемент з периметральним армуванням просічно-витяжною сіткою виготовляють таким чином. Бетонування газобетонного елемента, проводять у формі 1. На дно форми 1 вкладають просічно-витяжну сітку 2 зігнуту за периметром елемента. Подачу газобетонної суміші 3 здійснюють у форму 1, забезпечивши незмінність положення просічно-витяжної сітки. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжну сітку із газобетонною частиною елемента без додаткових об'єднувальних деталей, забезпечуючи сприйняття розтягуючих зусиль і поперечної сили, підвищити міцність та зменшити деформативність пролітного газобетонного елемента в процесі експлуатації, дозволяє встановлювати елемент в довільному положенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пролітний газобетонний елемент, що містить армування, який відрізняється тим, що містить периметральне армування у вигляді просічно-витяжної сітки, встановленої так, що вертикальні частини сітки розміщено по боках елемента, а горизонтальні частини - в нижній, найбільш розтягнутій, та верхній, найбільш стиснутій, зонах пролітного газобетонного елемента. 1 UA 99448 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
