Пролітний газобетонний елемент з тристороннім армуванням просічно-витяжною сіткою

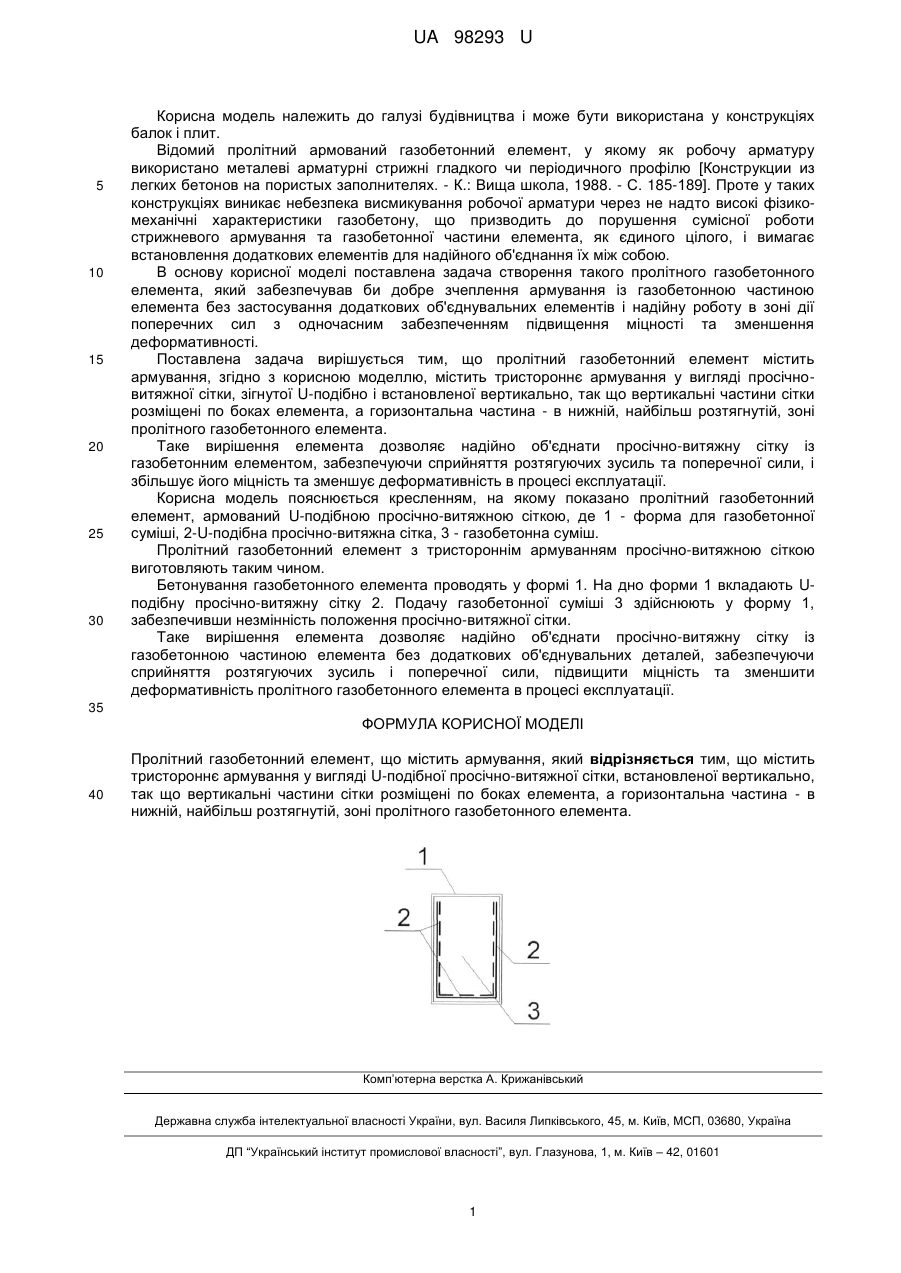

Реферат: UA 98293 U UA 98293 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок і плит. Відомий пролітний армований газобетонний елемент, у якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких конструкціях виникає небезпека висмикування робочої арматури через не надто високі фізикомеханічні характеристики газобетону, що призводить до порушення сумісної роботи стрижневого армування та газобетонної частини елемента, як єдиного цілого, і вимагає встановлення додаткових елементів для надійного об'єднання їх між собою. В основу корисної моделі поставлена задача створення такого пролітного газобетонного елемента, який забезпечував би добре зчеплення армування із газобетонною частиною елемента без застосування додаткових об'єднувальних елементів і надійну роботу в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що пролітний газобетонний елемент містить армування, згідно з корисною моделлю, містить тристороннє армування у вигляді просічновитяжної сітки, зігнутої U-подібно і встановленої вертикально, так що вертикальні частини сітки розміщені по боках елемента, а горизонтальна частина - в нижній, найбільш розтягнутій, зоні пролітного газобетонного елемента. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжну сітку із газобетонним елементом, забезпечуючи сприйняття розтягуючих зусиль та поперечної сили, і збільшує його міцність та зменшує деформативність в процесі експлуатації. Корисна модель пояснюється кресленням, на якому показано пролітний газобетонний елемент, армований U-подібною просічно-витяжною сіткою, де 1 - форма для газобетонної суміші, 2-U-подібна просічно-витяжна сітка, 3 - газобетонна суміш. Пролітний газобетонний елемент з тристороннім армуванням просічно-витяжною сіткою виготовляють таким чином. Бетонування газобетонного елемента проводять у формі 1. На дно форми 1 вкладають Uподібну просічно-витяжну сітку 2. Подачу газобетонної суміші 3 здійснюють у форму 1, забезпечивши незмінність положення просічно-витяжної сітки. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжну сітку із газобетонною частиною елемента без додаткових об'єднувальних деталей, забезпечуючи сприйняття розтягуючих зусиль і поперечної сили, підвищити міцність та зменшити деформативність пролітного газобетонного елемента в процесі експлуатації. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пролітний газобетонний елемент, що містить армування, який відрізняється тим, що містить тристороннє армування у вигляді U-подібної просічно-витяжної сітки, встановленої вертикально, так що вертикальні частини сітки розміщені по боках елемента, а горизонтальна частина - в нижній, найбільш розтягнутій, зоні пролітного газобетонного елемента. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
