Похилий дифузійний апарат

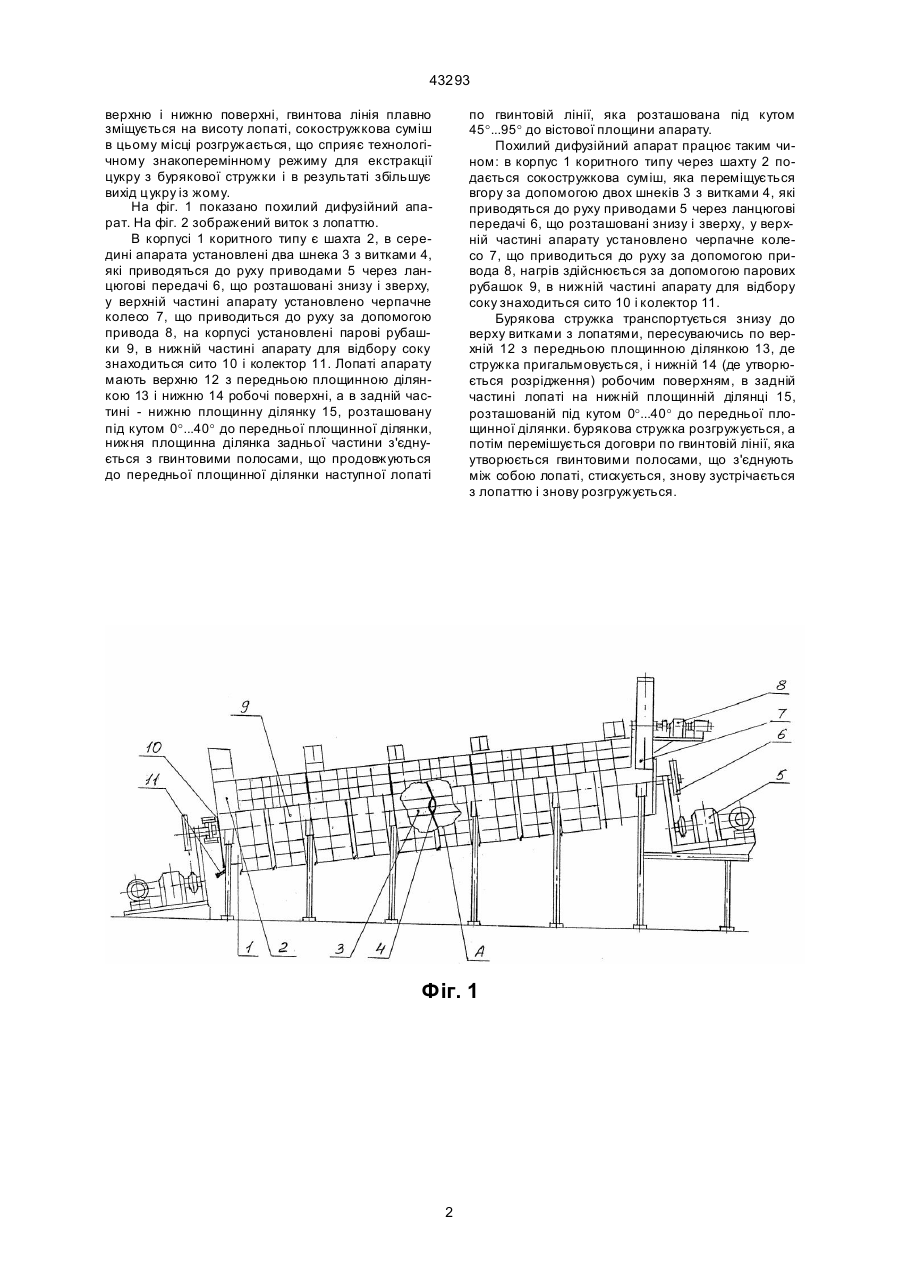

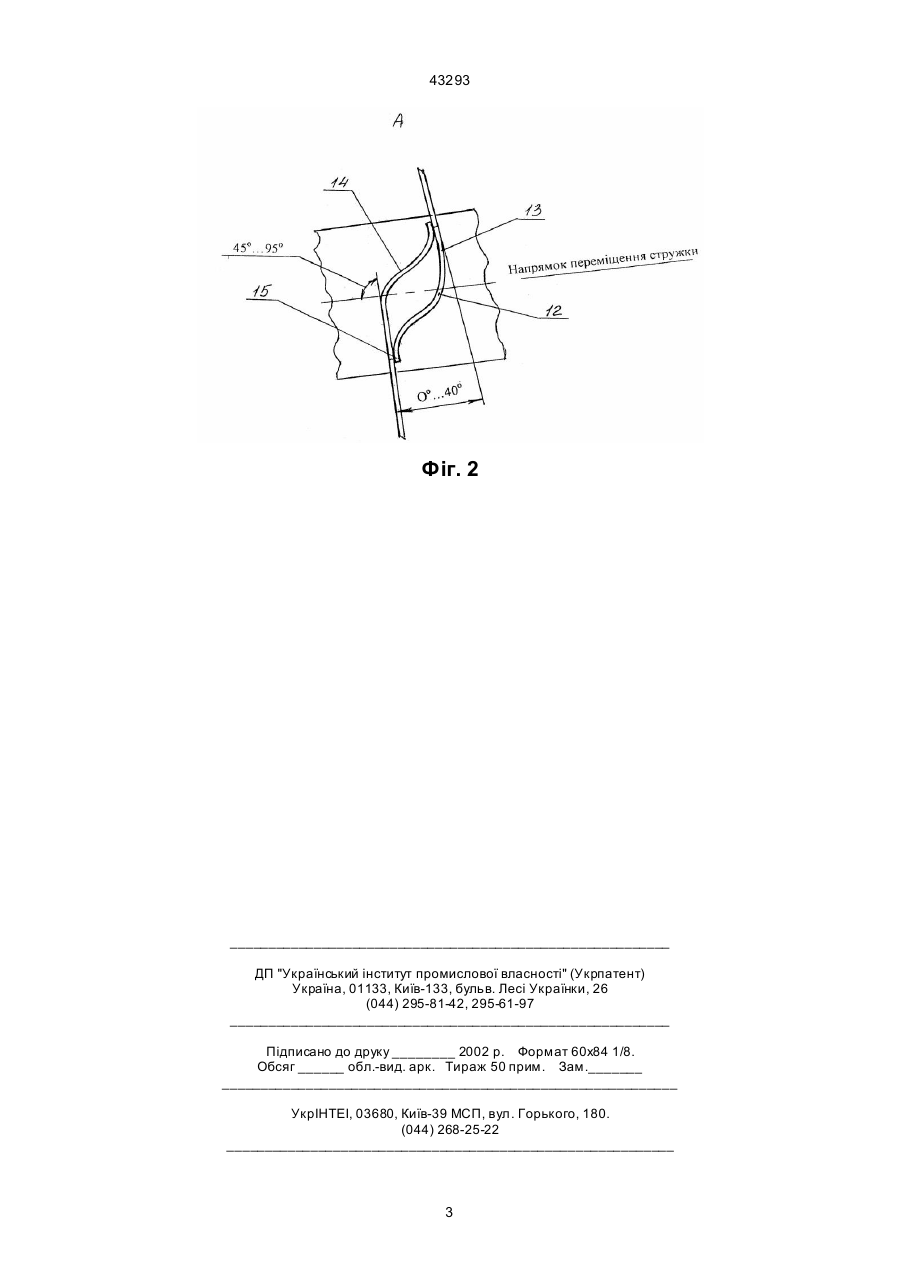

Похилий дифузійний апарат, що складається з корпусу коритного типу з ша хтою, в середині апарата установлені два шнеки з витками, які приводяться до руху приводами через ланцюгові передачі, що розташовані знизу і зверху, у верхній 43293 верхню і нижню поверхні, гвинтова лінія плавно зміщується на висоту лопаті, сокостружкова суміш в цьому місці розгружається, що сприяє технологічному знакоперемінному режиму для екстракції цукру з бурякової стружки і в результаті збільшує вихід цукру із жому. На фіг. 1 показано похилий дифузійний апарат. На фіг. 2 зображений виток з лопаттю. В корпусі 1 коритного типу є шахта 2, в середині апарата установлені два шнека 3 з витками 4, які приводяться до руху приводами 5 через ланцюгові передачі 6, що розташовані знизу і зверху, у верхній частині апарату установлено черпачне колесо 7, що приводиться до руху за допомогою привода 8, на корпусі установлені парові рубашки 9, в нижній частині апарату для відбору соку знаходиться сито 10 і колектор 11. Лопаті апарату мають верхню 12 з передньою площинною ділянкою 13 і нижню 14 робочі поверхні, а в задній частині - нижню площинну ділянку 15, розташовану під кутом 0°...40° до передньої площинної ділянки, нижня площинна ділянка задньої частини з'єднується з гвинтовими полосами, що продовжуються до передньої площинної ділянки наступної лопаті по гвинтовій лінії, яка розташована під кутом 45°...95° до вістової площини апарату. Похилий дифузійний апарат працює таким чином: в корпус 1 коритного типу через шахту 2 подається сокостружкова суміш, яка переміщується вгору за допомогою двох шнеків 3 з витками 4, які приводяться до руху приводами 5 через ланцюгові передачі 6, що розташовані знизу і зверху, у верхній частині апарату установлено черпачне колесо 7, що приводиться до руху за допомогою привода 8, нагрів здійснюється за допомогою парових рубашок 9, в нижній частині апарату для відбору соку знаходиться сито 10 і колектор 11. Бурякова стружка транспортується знизу до верху витками з лопатями, пересуваючись по верхній 12 з передньою площинною ділянкою 13, де стружка пригальмовується, і нижній 14 (де утворюється розрідження) робочим поверхням, в задній частині лопаті на нижній площинній ділянці 15, розташованій під кутом 0°...40° до передньої площинної ділянки. бурякова стружка розгружується, а потім перемішується договри по гвинтовій лінії, яка утворюється гвинтовими полосами, що з'єднують між собою лопаті, стискується, знову зустрічається з лопаттю і знову розгружується. Фіг. 1 2 43293 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
