Механічний яс

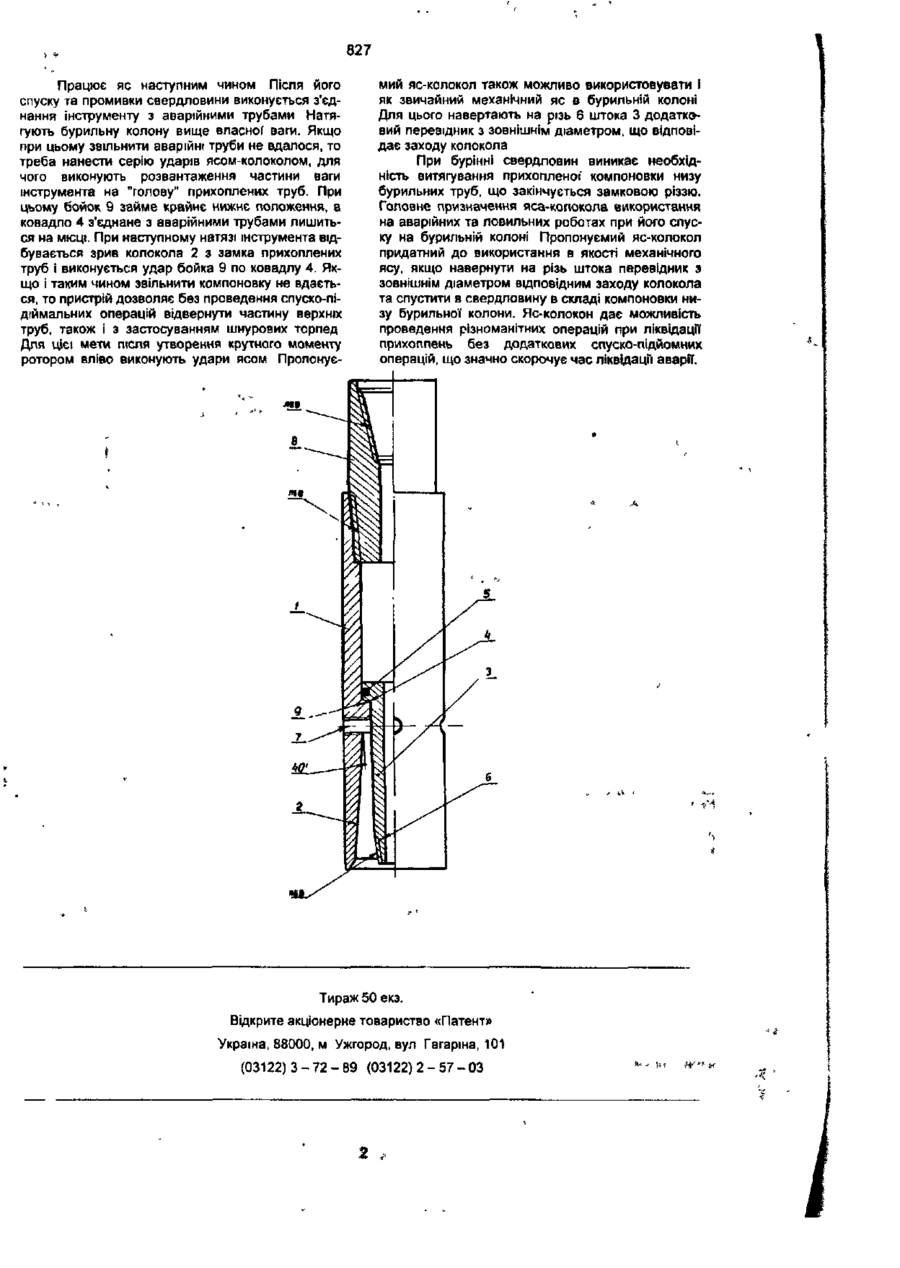

Механічний яс, що містить корпус всередині якого встановлений шток та ковадло, який відрізняється тим, що шток має квадратний переріз, який закінчується безупорною приєднувальною різзю, в нижній частині корпуса виконано гладкий колокол, в верхній частині корпуса та перевідника виконано ліві різі для робіт з відвертанням труб Корисна модель відноситься до нафтової І газової промисловості і призначена для ліквідації заклинок та прихоплень компоновок низу бурильної колони невеликої довжини, що закінчується замковою різзю Відомий механічний яс для ліквідації прихоплень колони труб в свердловині, який містить корпус з ковадлом, телескопічно встановлений в корпусі порожнистий шток з ударником та ЗОВНІШНІМ виступом, вузел розчеплення у вигляді встановленої в корпусі розрізної пружинної втулки з внутрішнім виступом для взаємодії з ЗОВНІШНІМ виступом порожнистого штока та рядом телескопічно зв'язаних втулок виконаних з ЗОВНІШНІМИ виступами, а порожнистий шток - з додатковими зовнішніми виступами (див а с № 1518483, М кл 4 Е21В31/107 від 04 01 88. опубл ЗО 10 89 р , бюл №40) Недоліком механічного яса є складність з надійним навертанням його на голову прихопленої компоновки низу бурильної колони та неможливість його використання в разі необхідності відвороту частини прихоплених бурильних труб, а також складність виготовлення і конструкції відсутність отворів для встановлення нафтових ван Найбільш близьким по технічній сутності та досягаемому результату до пропонуємого об'єкту є механічний яс (а с №832044 М кл ЗЕ21В23/00 від 25 05 81, бюл № 19), що містить корпус з ковадлами з зростаючими знизу до верху відстанями між ними, у середині котрого встановлено шток, виконаний по меншій мірі з двох частин, утворюючих додаткові заклинювальні КОНІЧНІ пари (вузли розчеплення) При цьому відстані між взаємодіючими торцями заклинюючих пар відповідають відс таням між ковадлами, а кути нахилу заклинювання пар виконані зростаючими в напрямку, протилежному прикладеному тяговому зусиллю Недоліком цього пристрою є неможливість фіксування штока, при крайньому його положенні, з метою миттєвого його зриву під час розвантаження ваги бурильної колони для впливу на прихоплену колону труб спрямованою униз ударною енергією і зміни величини сили удару Задачею цього винаходу є підвищення ефективності роботи механічного яса, полегшення ліквідацій прихоппень, скорочення часу на аварійні роботи та зменшення спуско-шдйомних операцій Для рішення поставленої задачі в механічному ясі, що містить корпус, всередині якого встановлений шток та ковадло згідно винаходу, шток має квадратний переріз та закінчується приєднувальною безупорною різзю а в нижній частині корпуса виконаний гладкий копокоп На приведеному кресленні зображений яс Механічний яс складається з циліндричного корпуса 1, що переходить в нижній частині в гладкий колокол 2 Всередині корпуса встановлено порожнистий шток 3 квадратного перерізу з циліндричним ковадлом 4 та ущільнюючою гумою 5 Шток закінчується приєднувальною безупорною різзю 6 Стопорні штифти 7 призначені для забезпечення передачі крутного моменту в процесі з'єднання та роз'єднання яса Ущільнююча гума 5 призначена для забезпечення герметичності яса-колокола при встановленні нафтових ванн Для приєднання бурильної колони до яса а верхній частині корпусу встановлено перевідник 8 з лівою різзю Вище стопорних штифтів розміщено циліндричний шток 9, утворюючий ударну пару з ковадлом 4 827 Працює яс наступним чином Після його спуску та промивки свердловини виконується з'єднання інструменту з аварійними трубами Натягують бурильну колону вище власної ваги. Якщо при цьому звільнити аварійні труби не вдалося, то треба нанести серію ударів ясом-колоколом, для чого виконують розвантаження частини ваги інструмента на "голову" прихоплених труб. При цьому бойок 9 займе крайнє нижнє положення, а ковадло 4 з'єднане з аварійними трубами лишиться на місці. При наступному натязі інструмента відбувається зрив колокола 2 з замка прихоплених труб і виконується удар бойка 9 по ковадлу 4. Якщо і таким чином звільнити компоновку не вдається, то пристрій дозволяє без проведення спуско-підіймальних операцій відвернути частину верхніх труб, також і з застосуванням шнурових торпед Для цієї мети після утворення крутного моменту ротором вліво виконують удари ясом Пропонує мий яс-колокол також можливо використовувати І як звичайний механічний яс в бурильній колоні Для цього навертають на різь 6 штока 3 додатковий перевідник з зовнішнім діаметром, що відповідає заходу колокола При бурінні свердловин виникає необхідність витягування прихопленої компоновки низу бурильних труб, що закінчується замковою різзю. Головне призначення яса-колокола використання на аварійних та ловильних роботах при його спуску на бурильній колоні Пропонуємий яс-колокол придатний до використання в якості механічного ясу, якщо навернути на різь штока перевідник з зовнішнім діаметром відповідним заходу колокола та спустити в свердловину в складі компоновки низу бурильної колони. Яс-колокон дає можливість проведення різноманітних операцій при ліквідації прихоплень без додаткових спуско-підйомних операцій, що значно скорочує час ліквідації аварії. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
