Спосіб виміру швидкості та витрат високотемпературного газоповітряного потоку

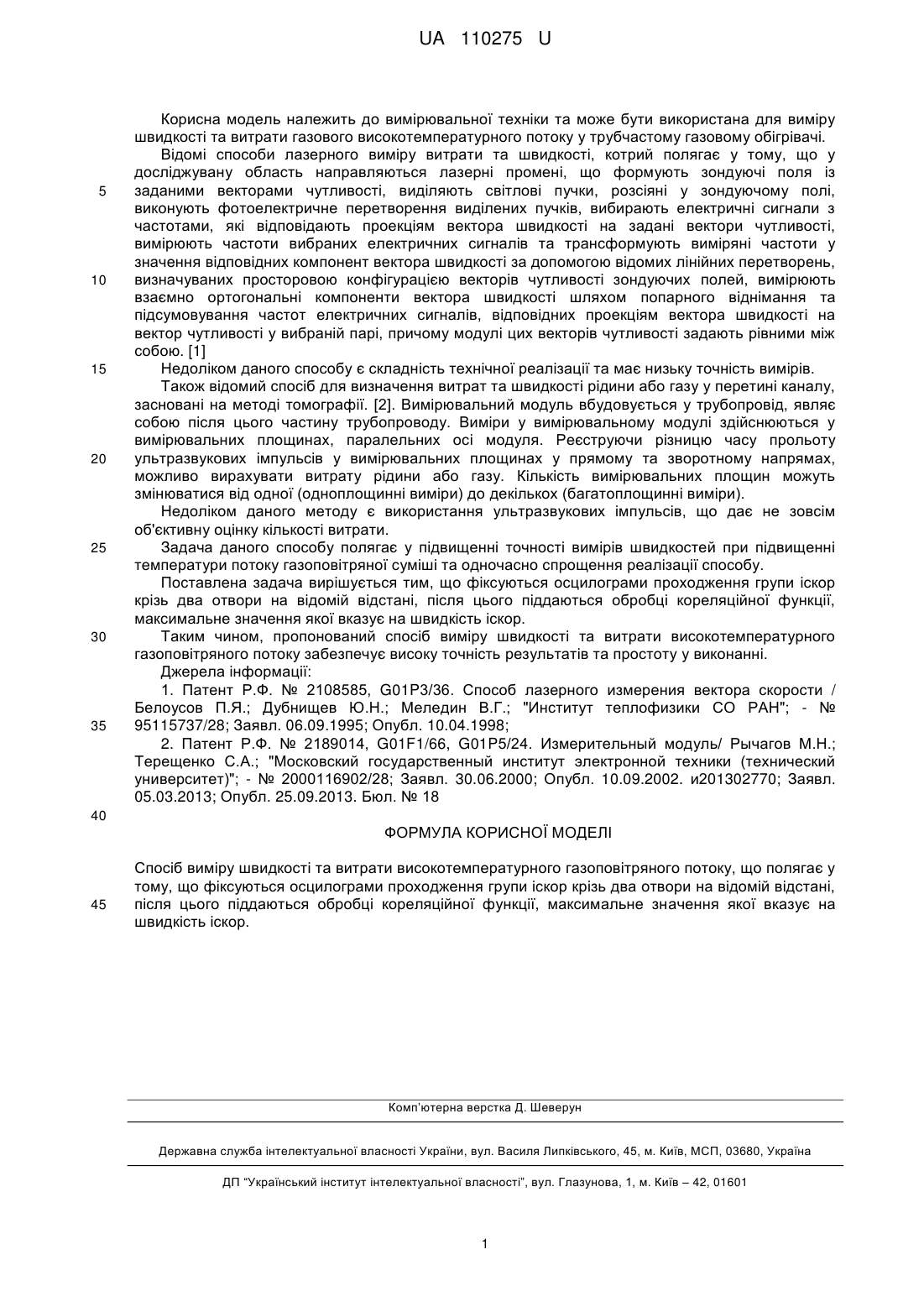

Реферат: Спосіб виміру швидкості та витрати високотемпературного газоповітряного потоку полягає у тому, що фіксуються осцилограми проходження групи іскор крізь два отвори на відомій відстані, після цього піддаються обробці кореляційної функції, максимальне значення якої вказує на швидкість іскор. UA 110275 U (12) UA 110275 U UA 110275 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для виміру швидкості та витрати газового високотемпературного потоку у трубчастому газовому обігрівачі. Відомі способи лазерного виміру витрати та швидкості, котрий полягає у тому, що у досліджувану область направляються лазерні промені, що формують зондуючі поля із заданими векторами чутливості, виділяють світлові пучки, розсіяні у зондуючому полі, виконують фотоелектричне перетворення виділених пучків, вибирають електричні сигнали з частотами, які відповідають проекціям вектора швидкості на задані вектори чутливості, вимірюють частоти вибраних електричних сигналів та трансформують виміряні частоти у значення відповідних компонент вектора швидкості за допомогою відомих лінійних перетворень, визначуваних просторовою конфігурацією векторів чутливості зондуючих полей, вимірюють взаємно ортогональні компоненти вектора швидкості шляхом попарного віднімання та підсумовування частот електричних сигналів, відповідних проекціям вектора швидкості на вектор чутливості у вибраній парі, причому модулі цих векторів чутливості задають рівними між собою. [1] Недоліком даного способу є складність технічної реалізації та має низьку точність вимірів. Також відомий спосіб для визначення витрат та швидкості рідини або газу у перетині каналу, засновані на методі томографії. [2]. Вимірювальний модуль вбудовується у трубопровід, являє собою після цього частину трубопроводу. Виміри у вимірювальному модулі здійснюються у вимірювальних площинах, паралельних осі модуля. Реєструючи різницю часу прольоту ультразвукових імпульсів у вимірювальних площинах у прямому та зворотному напрямах, можливо вирахувати витрату рідини або газу. Кількість вимірювальних площин можуть змінюватися від одної (одноплощинні виміри) до декількох (багатоплощинні виміри). Недоліком даного методу є використання ультразвукових імпульсів, що дає не зовсім об'єктивну оцінку кількості витрати. Задача даного способу полягає у підвищенні точності вимірів швидкостей при підвищенні температури потоку газоповітряної суміші та одночасно спрощення реалізації способу. Поставлена задача вирішується тим, що фіксуються осцилограми проходження групи іскор крізь два отвори на відомій відстані, після цього піддаються обробці кореляційної функції, максимальне значення якої вказує на швидкість іскор. Таким чином, пропонований спосіб виміру швидкості та витрати високотемпературного газоповітряного потоку забезпечує високу точність результатів та простоту у виконанні. Джерела інформації: 1. Патент Р.Ф. № 2108585, G01P3/36. Способ лазерного измерения вектора скорости / Белоусов П.Я.; Дубнищев Ю.Н.; Меледин В.Г.; "Институт теплофизики СО РАН"; - № 95115737/28; Заявл. 06.09.1995; Опубл. 10.04.1998; 2. Патент Р.Ф. № 2189014, G01F1/66, G01P5/24. Измерительный модуль/ Рычагов М.Н.; Терещенко С.А.; "Московский государственный институт электронной техники (технический университет)"; - № 2000116902/28; Заявл. 30.06.2000; Опубл. 10.09.2002. и201302770; Заявл. 05.03.2013; Опубл. 25.09.2013. Бюл. № 18 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб виміру швидкості та витрати високотемпературного газоповітряного потоку, що полягає у тому, що фіксуються осцилограми проходження групи іскор крізь два отвори на відомій відстані, після цього піддаються обробці кореляційної функції, максимальне значення якої вказує на швидкість іскор. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
