Спосіб помелу цеоліту у млині самоподрібнення ” аерофол”

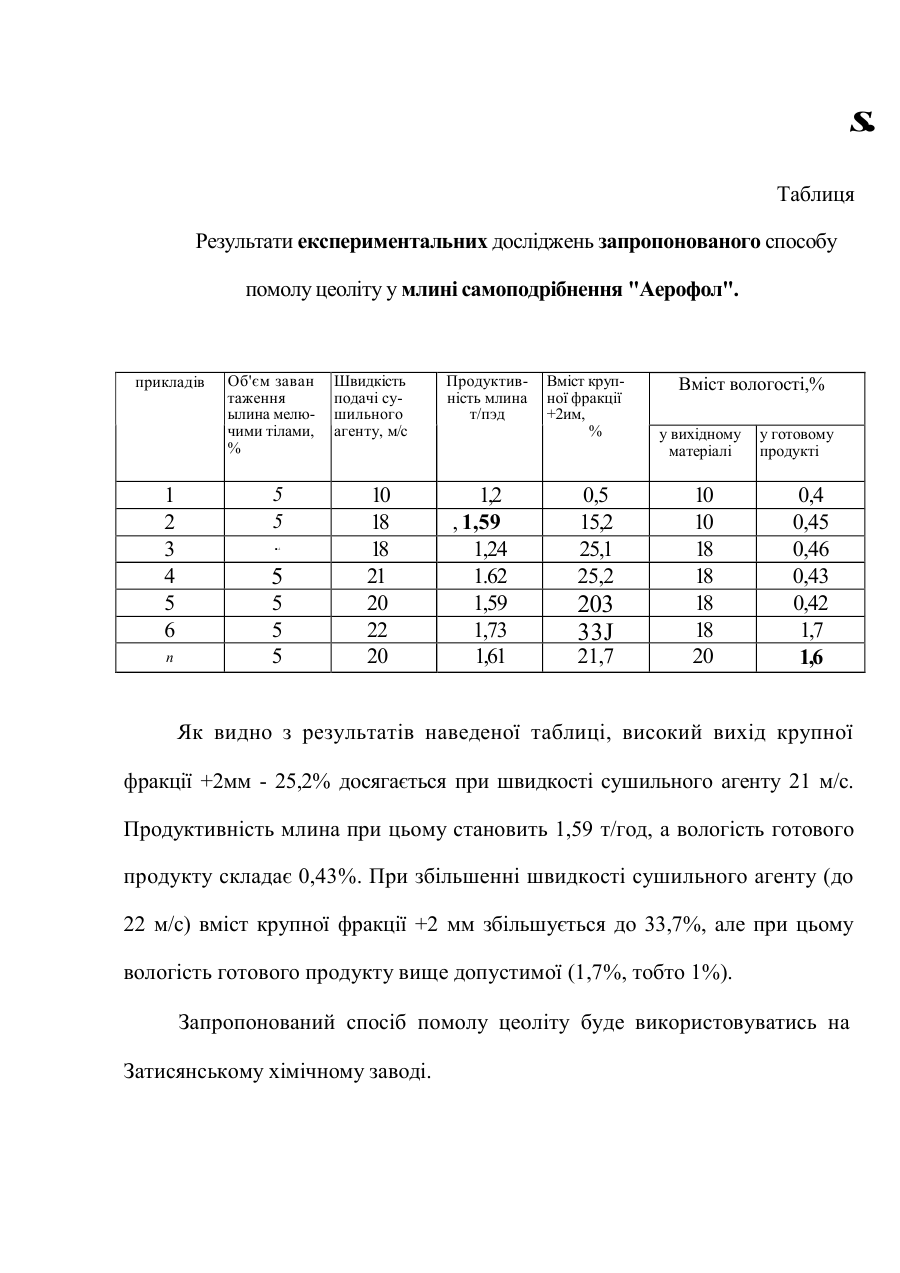

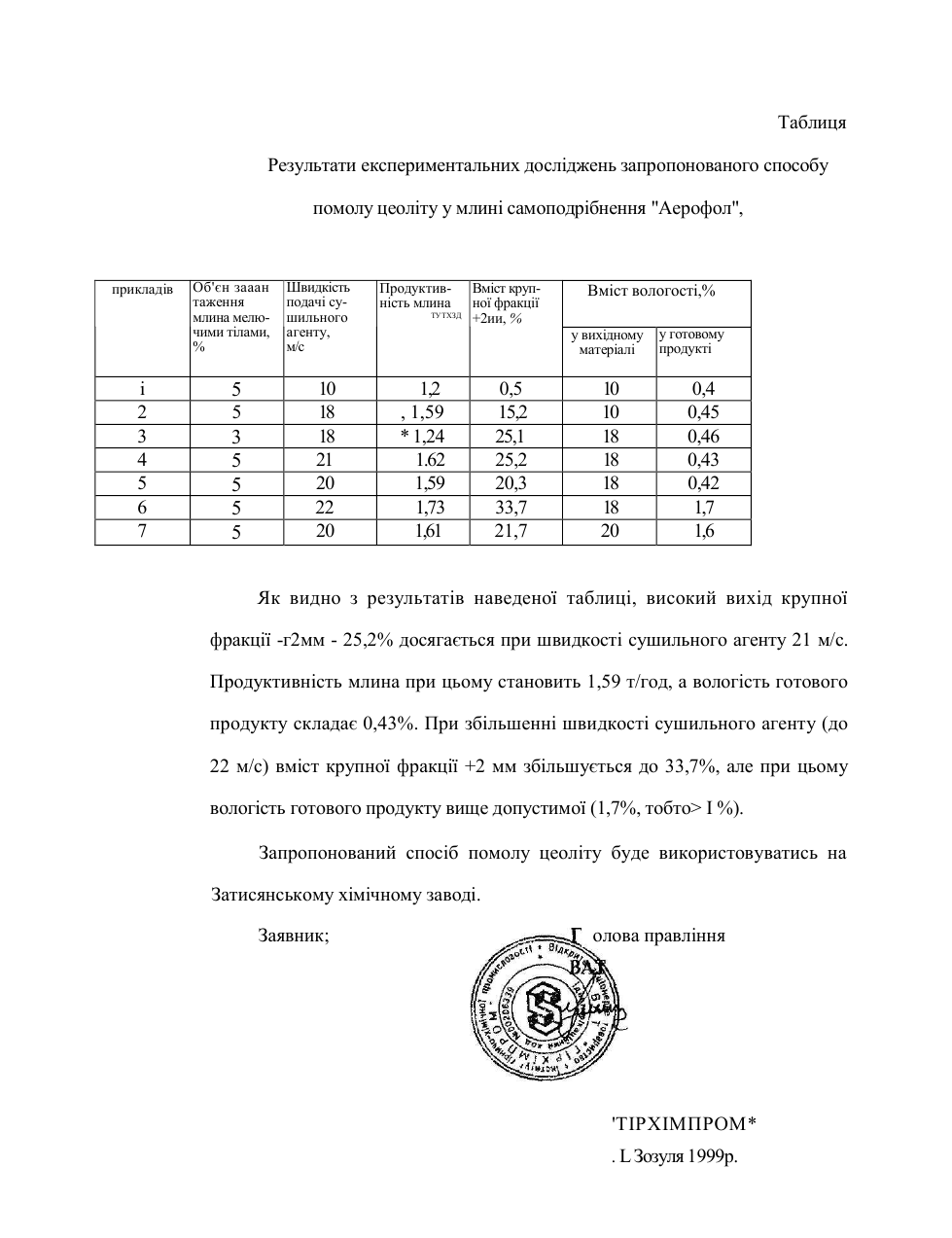

МПК6ВО2С23/06 СПОСІБ ПОМОЛУ ЦЕОЛІТУ У МЛИНІ САМОПОДРІБНЕННЯ "АЕРОФОЛ* Винахід відноситься до способів помолу матеріалів у млинах самоподрібнення і може широко використовуватись в цементній, хімічній, металургійній та інших галузях промисловості. Відомий спосіб помолу матеріалу у млині самоподрібнення "Аерофол" [1], згідно якого матеріал рухається по кругових траєкторіях, пересікається потоком повітря, яке подається через пустотілі цапфи. Частинки матеріалу певного гранулометричного складу вилучаються потоком повітря із зони вільного падіння і видаляються із млина. Недолік відомого способу полягає у його низькій ефективності. Найближчим технічним рішенням до запропонованого є спосіб помолу цеоліту у млині самоподрібнення "Аерофол" [2], що включає завантаження млина вихідним матеріалом і мелючими тілами, подачу сушильного агенту, сумісний помол і сушку матеріалу та розвантаження готового продукту. Високий вихід крупної фракції +2мм (>20%) забезпечують шляхом завантаження млина мелючими тілами на 3% його об'єму. Проте завантаження млина мелючими тілами на 3% його об'єму призводить до значного зменшення його продуктивності. s. Таблиця Результати експериментальних досліджень запропонованого способу помолу цеоліту у млині самоподрібнення "Аерофол". прикладів 1 2 3 4 5 6 п Об'єм заван таження ылина мелючими тілами, % 5 5 -і 5 5 5 5 Швидкість подачі сушильного агенту, м/с 10 18 18 21 20 22 20 Продуктивність млина т/пэд 1,2 , 1,59 1,24 1.62 1,59 1,73 1,61 Вміст крупної фракції +2им, % 0,5 15,2 25,1 25,2 203 33J 21,7 Вміст вологості,% у вихідному матеріалі 10 10 18 18 18 18 20 у готовому продукті 0,4 0,45 0,46 0,43 0,42 1,7 1,6 Як видно з результатів наведеної таблиці, високий вихід крупної фракції +2мм - 25,2% досягається при швидкості сушильного агенту 21 м/с. Продуктивність млина при цьому становить 1,59 т/год, а вологість готового продукту складає 0,43%. При збільшенні швидкості сушильного агенту (до 22 м/с) вміст крупної фракції +2 мм збільшується до 33,7%, але при цьому вологість готового продукту вище допустимої (1,7%, тобто 1%). Запропонований спосіб помолу цеоліту буде використовуватись на Затисянському хімічному заводі. Спосіб помолу цеоліту у млині самоподрібнення "Аерофол" На очищення Цеоліт Готовий продукт Співавтори: Т Мальований М.С. Ларін В.А. ФІГ.1. Гумницький Я.М. Таблиця Результати експериментальних досліджень запропонованого способу помолу цеоліту у млині самоподрібнення "Аерофол", прикладів і 2 3 4 5 6 7 Об'єн зааан таження млина мелючими тілами, % 5 5 3 5 5 5 5 Швидкість подачі сушильного агенту, м/с 10 18 18 21 20 22 20 Продуктивність млина ТУТХЗД Вміст крупної фракції +2ии, % Вміст вологості,% у вихідному матеріалі 1,2 , 1,59 * 1,24 1.62 1,59 1,73 1,61 0,5 15,2 25,1 25,2 20,3 33,7 21,7 10 10 18 18 18 18 20 у готовому продукті 0,4 0,45 0,46 0,43 0,42 1,7 1,6 Як видно з результатів наведеної таблиці, високий вихід крупної фракції -г2мм - 25,2% досягається при швидкості сушильного агенту 21 м/с. Продуктивність млина при цьому становить 1,59 т/год, а вологість готового продукту складає 0,43%. При збільшенні швидкості сушильного агенту (до 22 м/с) вміст крупної фракції +2 мм збільшується до 33,7%, але при цьому вологість готового продукту вище допустимої (1,7%, тобто> І %). Запропонований спосіб помолу цеоліту буде використовуватись на Затисянському хімічному заводі. Заявник; олова правління 'ТІРХІМПРОМ* . L Зозуля 1999р.
