Спосіб двочастотного контролю рейкової лінії

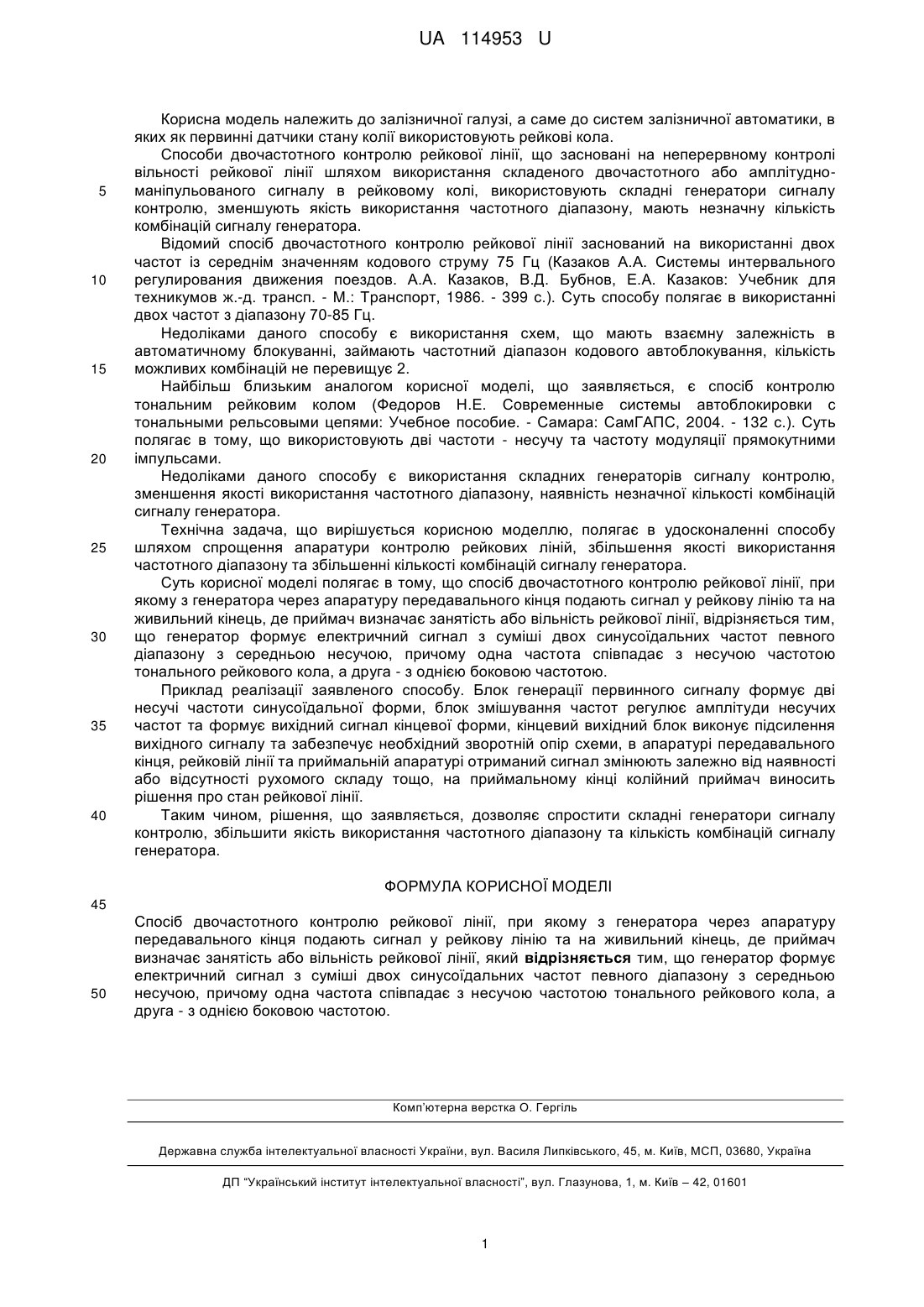

Реферат: Спосіб двочастотного контролю рейкової лінії, при якому з генератора через апаратуру передавального кінця подають сигнал у рейкову лінію та на живильний кінець, де приймач визначає занятість або вільність рейкової лінії. Генератор формує електричний сигнал з суміші двох синусоїдальних частот певного діапазону з середньою несучою, причому одна частота співпадає з несучою частотою тонального рейкового кола, а друга - з однією боковою частотою. UA 114953 U (54) СПОСІБ ДВОЧАСТОТНОГО КОНТРОЛЮ РЕЙКОВОЇ ЛІНІЇ UA 114953 U UA 114953 U 5 10 15 20 25 30 35 40 Корисна модель належить до залізничної галузі, а саме до систем залізничної автоматики, в яких як первинні датчики стану колії використовують рейкові кола. Способи двочастотного контролю рейкової лінії, що засновані на неперервному контролі вільності рейкової лінії шляхом використання складеного двочастотного або амплітудноманіпульованого сигналу в рейковому колі, використовують складні генератори сигналу контролю, зменшують якість використання частотного діапазону, мають незначну кількість комбінацій сигналу генератора. Відомий спосіб двочастотного контролю рейкової лінії заснований на використанні двох частот із середнім значенням кодового струму 75 Гц (Казаков А.А. Системы интервального регулирования движения поездов. А.А. Казаков, В.Д. Бубнов, Е.А. Казаков: Учебник для техникумов ж.-д. трансп. - М.: Транспорт, 1986. - 399 с.). Суть способу полягає в використанні двох частот з діапазону 70-85 Гц. Недоліками даного способу є використання схем, що мають взаємну залежність в автоматичному блокуванні, займають частотний діапазон кодового автоблокування, кількість можливих комбінацій не перевищує 2. Найбільш близьким аналогом корисної моделі, що заявляється, є спосіб контролю тональним рейковим колом (Федоров Η.Ε. Современные системы автоблокировки с тональными рельсовыми цепями: Учебное пособие. - Самара: СамГАПС, 2004. - 132 с.). Суть полягає в тому, що використовують дві частоти - несучу та частоту модуляції прямокутними імпульсами. Недоліками даного способу є використання складних генераторів сигналу контролю, зменшення якості використання частотного діапазону, наявність незначної кількості комбінацій сигналу генератора. Технічна задача, що вирішується корисною моделлю, полягає в удосконаленні способу шляхом спрощення апаратури контролю рейкових ліній, збільшення якості використання частотного діапазону та збільшенні кількості комбінацій сигналу генератора. Суть корисної моделі полягає в тому, що спосіб двочастотного контролю рейкової лінії, при якому з генератора через апаратуру передавального кінця подають сигнал у рейкову лінію та на живильний кінець, де приймач визначає занятість або вільність рейкової лінії, відрізняється тим, що генератор формує електричний сигнал з суміші двох синусоїдальних частот певного діапазону з середньою несучою, причому одна частота співпадає з несучою частотою тонального рейкового кола, а друга - з однією боковою частотою. Приклад реалізації заявленого способу. Блок генерації первинного сигналу формує дві несучі частоти синусоїдальної форми, блок змішування частот регулює амплітуди несучих частот та формує вихідний сигнал кінцевої форми, кінцевий вихідний блок виконує підсилення вихідного сигналу та забезпечує необхідний зворотній опір схеми, в апаратурі передавального кінця, рейковій лінії та приймальній апаратурі отриманий сигнал змінюють залежно від наявності або відсутності рухомого складу тощо, на приймальному кінці колійний приймач виносить рішення про стан рейкової лінії. Таким чином, рішення, що заявляється, дозволяє спростити складні генератори сигналу контролю, збільшити якість використання частотного діапазону та кількість комбінацій сигналу генератора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб двочастотного контролю рейкової лінії, при якому з генератора через апаратуру передавального кінця подають сигнал у рейкову лінію та на живильний кінець, де приймач визначає занятість або вільність рейкової лінії, який відрізняється тим, що генератор формує електричний сигнал з суміші двох синусоїдальних частот певного діапазону з середньою несучою, причому одна частота співпадає з несучою частотою тонального рейкового кола, а друга - з однією боковою частотою. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
