Динамічний привід пристрою для гасіння пожежі

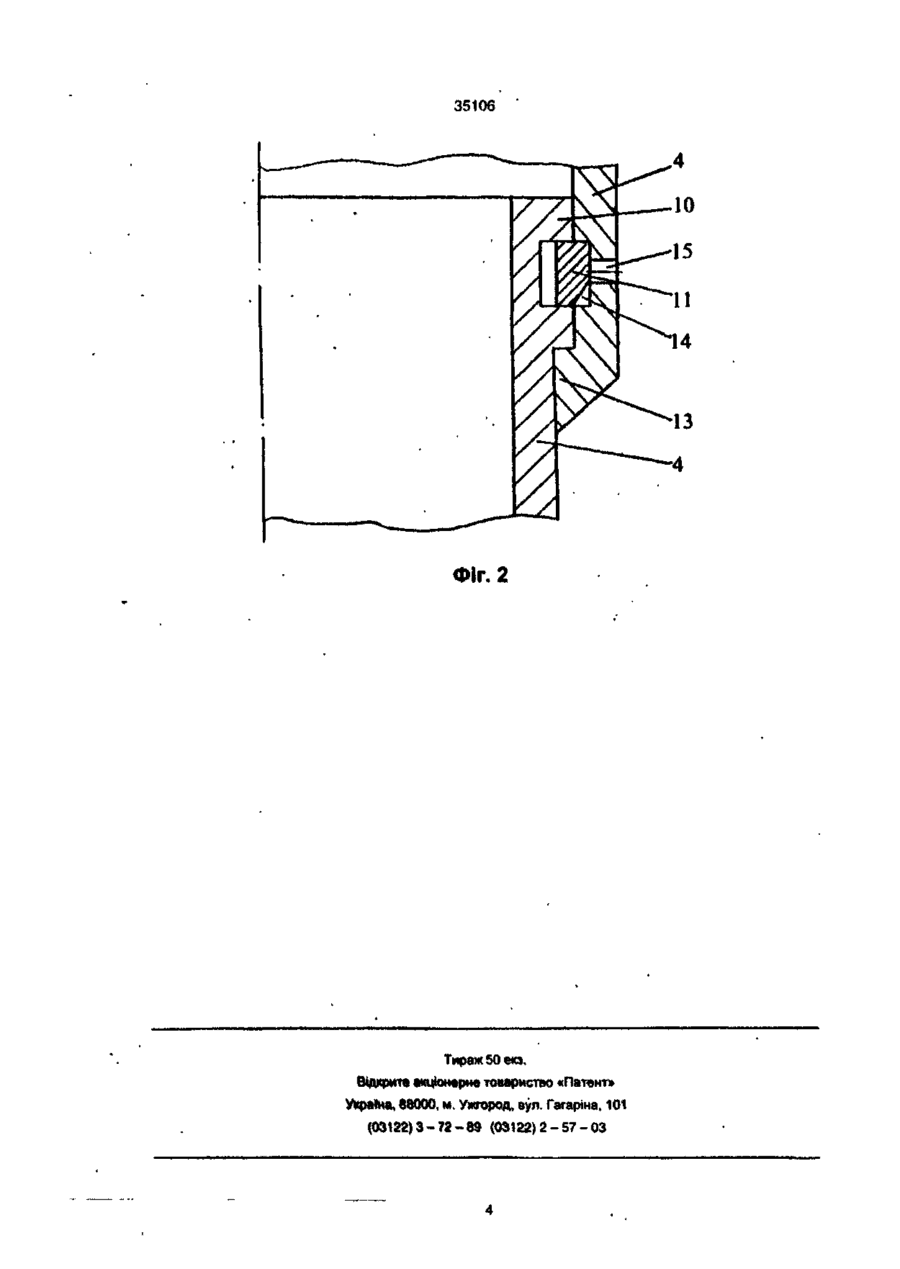

Динамічний привід пристрою для гасіння пожежі, що містить розташований на відстані від перепони та закріплений на підставі циліндричний корпус зі штуцером для подачі робочого тіла, все редині якого коаксіально із можливістю осьового обмеженого переміщення розміщені трубчаті елементи, в головній частині останнього закріплено накінцевник з інжектором та клапаном, що відрізняється тим, що привід обладнано форсуючим зв'язком, який утримує трубчаті елементи в нерухомому стані до досягнення в порожнині циліндричного корпусу максимального тиску робочого тіла, а трубчаті елементи обладнані пристроєм фіксації в максимально висунутому стані, при цьому відношення площі впливу робочого тіла в напрямку переміщення у кожного наступного трубчатого елемента до його маси більше, ніж у попереднього. Винахід відноситься до області пожежогасіння і може бути використаний для гасіння осередків займання розташованих за перепоною або у товщі, наприклад, рослинної сировини в силосах елеваторів, в трюмах кораблів, відсіках літаків і т і. Відомо прилад для гасіння осередків самозаймання комбікормів та зернопродуктів при зберіганні в силосі [1], що містить циліндричний корпус, із розміщеними в ньому поршнем-ударником і ковадлою, порожнина якого з'єднана трубопроводом із джерелом робочого тіла, та за допомогою золотника із навколишнім середовищем. Недоліком цього приладу є неможливість прокладання магістралі для вогнегасячого складу до осередків, розташованих за "жорсткою" перепоною, чи якщо прилад та перепона поділені газоповітряним, рідинним прошарком. Крім того, при прокладці магістралі в сипких матеріалах можливо відхилення приладу від заданої траєкторії руху. Найбільш близьким по технічній суттєвості аналогом с прилад для відкриття і гасіння займань [2], що містить розташований на відстані від перепони та закріплений на підставі циліндричний корпус зі штуцером для подачі робочого тіла, всередині якого коаксіально із можливістю осьового обмеженого переміщення розміщені трубчаті елементи. В головній частині останнього закріплено накінцевник із інжектором і клапаном. Недоліком описаного приладу є квазістатичне занурення накінцевника в сипку перепону, що вимагає застосування високих тисків робочо го тіла і знижує його технічні можливості. Крім того, прилад не може бути використаний для прокладки магістралі до осередків, розташованих за "жорсткими" перепонами (стіни, перегородки, корпуси та т. і ) Задача винаходу - розширення технічних можливостей приладу за рахунок використання кінетичної енергії розігнаних елементів для занурення в перепону. Поставлена задача досягається тим, що відомий прилад має форсуючий зв'язок, який утримує трубчаті, елементи в нерухомому стані до досягнення в порожнині циліндричного корпусу максимального тиску робочого тіла, а трубчаті елементи обладнані приладом фіксації в максимально висунутому стані. Вирішення поставленої задачі досягається також і тим, що відношення площі впливу робочого тіла у напрямку переміщення у кожного наступного трубчатого елементу до його маси більше, ніж у попереднього. Технічна суть динамічного приводу, приладу для гасіння займань, що пропонується, пояснюється Графічними матеріалами, на яких: на фіг. 1 показана конструктивна схема приводу, на фіг. 2 положення суміжних елементів при їхньому максимальному взаємному переміщенні. Динамічний привід складається з циліндричного порожнистого корпуса 1 зі штуцером 2 для подачі робочого тіла, наприклад, газу під тиском. Корпус 1 закріплено на підставі 3, а всередині його коаксиально з можливістю осьового обмеженого переміщення розміщені трубчаті елементи 4.
