Переставна піч для обвуглення деревини та виробництва деревинного вугілля

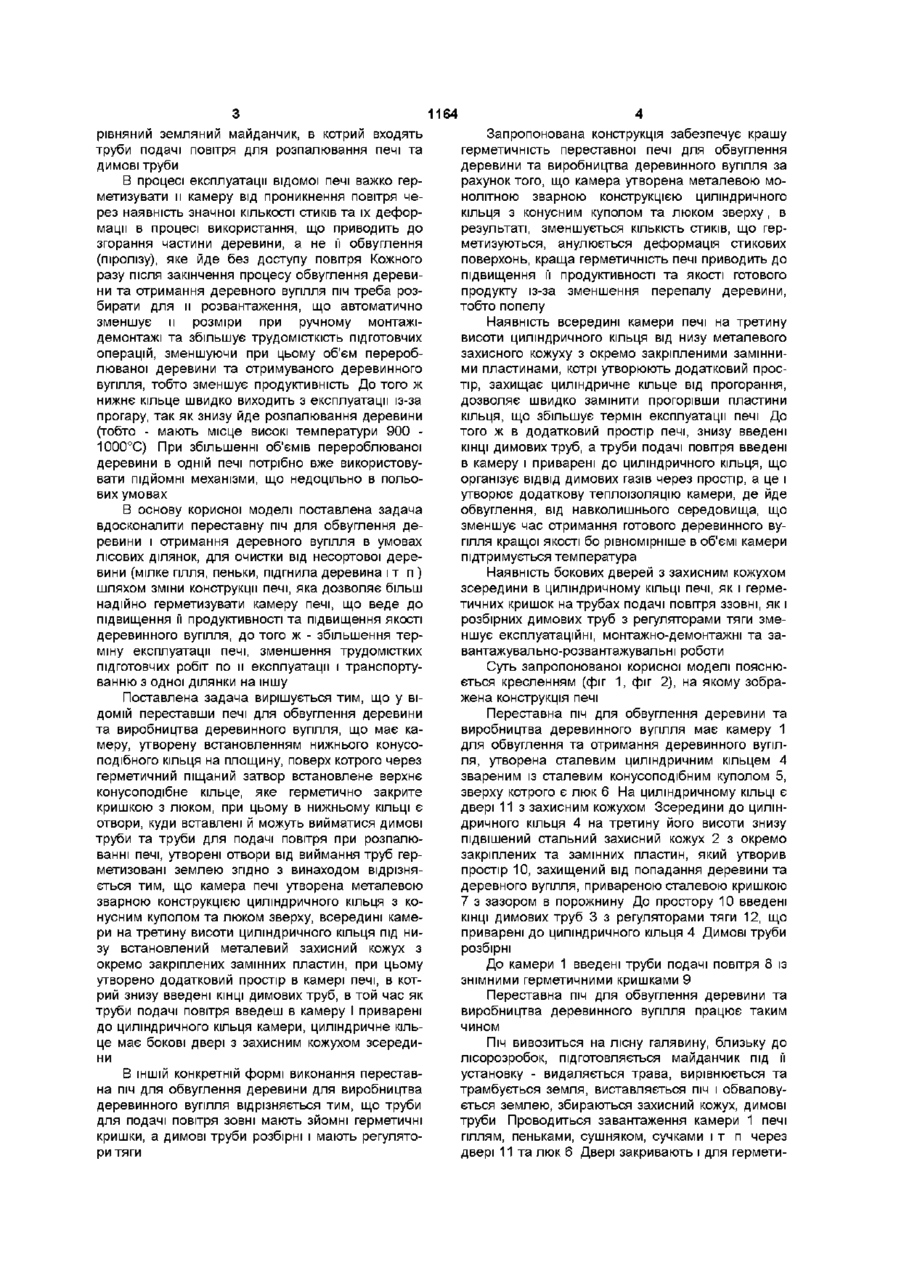

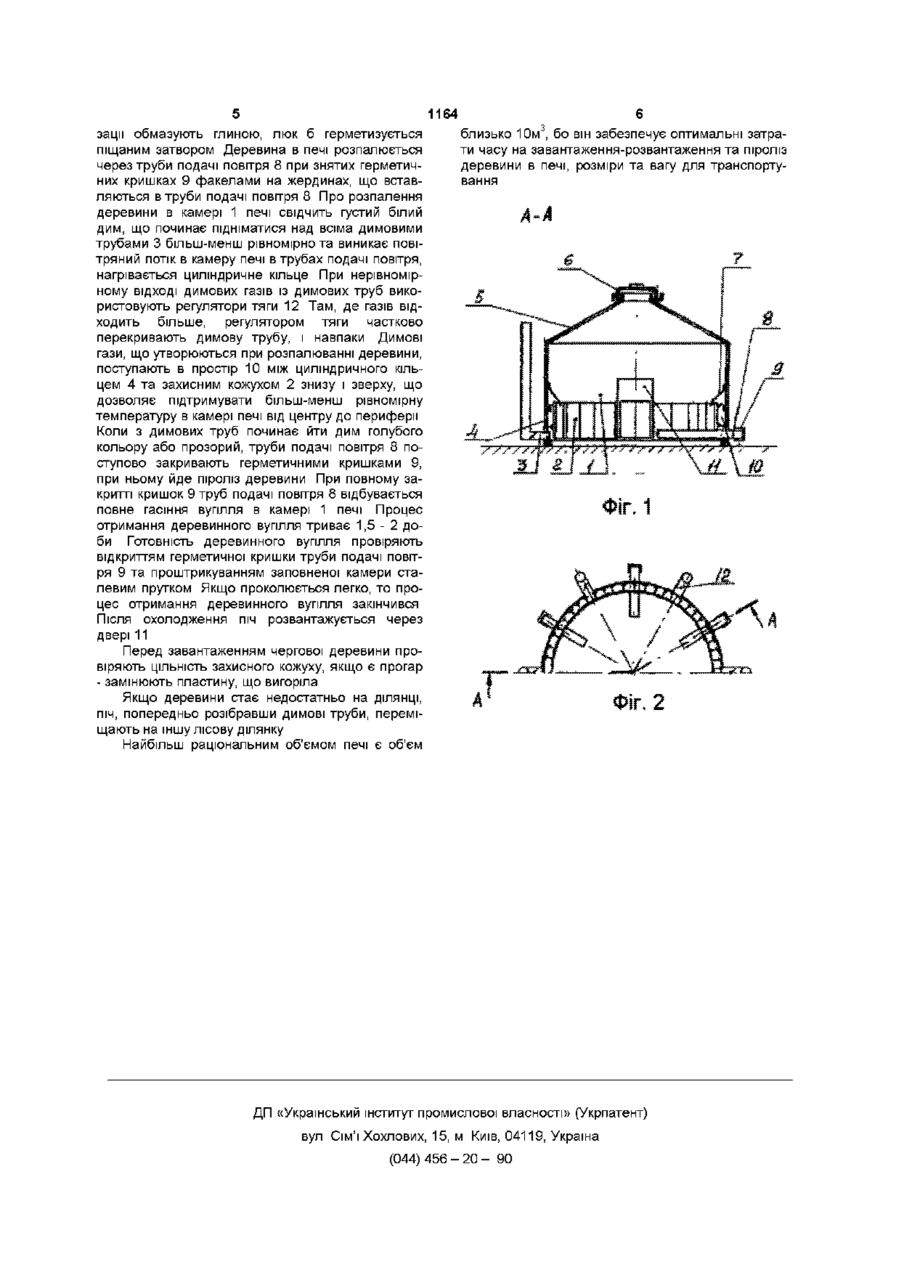

1 Переставна піч для обвуглення деревини та виробництва деревинного вугілля, що має камеру, утворену встановленням нижнього конусоподібного кільця на площину, поверх котрого через герметичний піщаний затвор встановлене верхнє конусоподібне кільце, яке герметично закрите кришкою з люком, при цьому в нижньому КІЛЬЦІ є отвори, куди вставлені й можуть вийматися димові труби та труби для подачі повітря при розпалюванні, утворені від виймання труб для подачі повітря, герметизовані землею, яка відрізняється тим, що камера печі утворена металевою монолітною зварною конструкцією циліндричного кільця з конусним куполом та люком зверху, всередині камери на третину висоти циліндричного кільця від низу встановлений металевий захисний кожух з окремо закріплених замінних пластин, при цьому утворено додатковий простір в камері печі, в котрий знизу введені КІНЦІ димових труб, в той час як труби подачі повітря введені в камеру і приварені до циліндричного кільця камери, а циліндричне кільце має бокові двері з захисним кожухом з середини 2 Переставна піч для обвуглення деревини та виробництва деревинного вугілля за п 1 яка відрізняється тим, що труби для подачі повітря зовні мають ЗНІМНІ герметичні кришки 3 Переставна піч для обвуглення деревини та виробництва деревинного вугілля за п 1, яка відрізняється тим, що димові труби розбірні і мають регулятори тяги Корисна модель відноситься до ЛІСОХІМІЧНОЇ переробки деревини і може знайти використання в ЛІСОВІЙ, деревообробній та інших галузях промисловості ВІДОМІ декілька видів печей для обвуглення деревини пересувна сталева піч для обвуглення несортованої деревини (Франція, патент № 2603294, С10В53/02, 1/00, опублік 04 03 88 № 9 "Подвижная металлическая печь большой производительности для обугливания несортированной древесины") у вигляді паралелепіпеда, з одного боку з дверима, купи грейфером проводять завантаження, а розвантаження проводять з допомогою гідравлічного важеля, при цьому для встановлення печі використовується стаціонарний з твердим покриттям майданчик на двох відмітках, відома вуглевипалювальна піч (патент України № 6950 від 31 03 95 "Спосіб одержання деревного вугілля в лісових умовах у вуглевипалювальній печі періодичної дії та вуглевипалювальна піч"), де корпус печі виконаний з тонкого сталевого листа у вигляді паралелепіпеда і заключений в товстостінний ЗОВНІШНІЙ кожух із теплоізоляційного матеріалу у вигляді цегляної кладки з зазором, що утворює про міжну порожнину, де димові труби виводяться з тонкого сталевого корпусу, а подача повітря забезпечується як з атмосфери, так і з проміжної порожнини, при цьому піч може виставлятись на стаціонарно підготовленому майданчику з бетонованим дном та фундаментом під ЗОВНІШНІЙ кожух Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є переносна піч конструкції ЦНІІМЕ, що має камеру для обвуглення, яка утворюється нижнім конусоподібним кільцем, верхнім конусоподібним кільцем, кришкою з люком, що встановляються один на один на розрівняний земляний майданчик з герметизацією піщаними затворами, має отвори в нижньому КІЛЬЦІ, куди вставляються димові труби та вставляються і виймаються труби подачі повітря для розпалювання деревини Піч виставляється на розрівняний земляний майданчик на лісних галявинах (В А Коробкин, Углежжение , Металлургиздат, 1948 - переносна піч конструкції ЦНІІМЕ) Загальними суттєвими ознаками відомої печі та печі, що заявляється є те, що камера печі утворена металевим кожухом (кільцем та конусоподібним куполом з люком), який виставляється на роз (О 1164 рівняний земляний майданчик, в котрий входять труби подачі повітря для розпалювання печі та димові труби В процесі експлуатації відомої печі важко герметизувати и камеру від проникнення повітря через наявність значної КІЛЬКОСТІ СТИКІВ та їх деформації в процесі використання, що приводить до згорання частини деревини, а не її обвуглення (піролізу), яке йде без доступу повітря Кожного разу після закінчення процесу обвуглення деревини та отримання деревного вугілля піч треба розбирати для и розвантаження, що автоматично зменшує и розміри при ручному монтажідемонтажі та збільшує трудомісткість підготовчих операцій, зменшуючи при цьому об'єм перероблюваної деревини та отримуваного деревинного вугілля, тобто зменшує продуктивність До того ж нижнє кільце швидко виходить з експлуатації із-за прогару, так як знизу йде розпалювання деревини (тобто - мають місце високі температури 900 1000°С) При збільшенні об'ємів перероблюваної деревини в одній печі потрібно вже використовувати ПІДЙОМНІ механізми, що недоцільно в польових умовах В основу корисної моделі поставлена задача вдосконалити переставну піч для обвуглення деревини і отримання деревного вугілля в умовах лісових ділянок, для очистки від несортової деревини (мілке гілля, пеньки, підгнила деревина і т п ) шляхом зміни конструкції печі, яка дозволяє більш надійно герметизувати камеру печі, що веде до підвищення її продуктивності та підвищення якості деревинного вугілля, до того ж - збільшення терміну експлуатації печі, зменшення трудомістких підготовчих робіт по и експлуатації і транспортуванню з одної ділянки на іншу Поставлена задача вирішується тим, що у ВІДОМІЙ переставши печі для обвуглення деревини та виробництва деревинного вугілля, що має камеру, утворену встановленням нижнього конусоподібного кільця на площину, поверх котрого через герметичний піщаний затвор встановлене верхнє конусоподібне кільце, яке герметично закрите кришкою з люком, при цьому в нижньому КІЛЬЦІ є отвори, куди вставлені й можуть вийматися димові труби та труби для подачі повітря при розпалюванні печі, утворені отвори від виймання труб герметизовані землею згідно з винаходом відрізняється тим, що камера печі утворена металевою зварною конструкцією циліндричного кільця з конусним куполом та люком зверху, всередині камери на третину висоти циліндричного кільця під низу встановлений металевий захисний кожух з окремо закріплених замінних пластин, при цьому утворено додатковий простір в камері печі, в котрий знизу введені КІНЦІ димових труб, в той час як труби подачі повітря введеш в камеру І приварені до циліндричного кільця камери, циліндричне кільце має бокові двері з захисним кожухом зсередини В ІНШІЙ конкретній формі виконання переставна піч для обвуглення деревини для виробництва деревинного вугілля відрізняється тим, що труби для подачі повітря зовні мають зйомні герметичні кришки, а димові труби розбірні і мають регулятори тяги Запропонована конструкція забезпечує крашу герметичність переставної печі для обвуглення деревини та виробництва деревинного вугілля за рахунок того, що камера утворена металевою монолітною зварною конструкцією циліндричного кільця з конусним куполом та люком зверху, в результаті, зменшується КІЛЬКІСТЬ СТИКІВ, ЩО гер метизуються, анулюється деформація стикових поверхонь, краща герметичність печі приводить до підвищення її продуктивності та якості готового продукту із-за зменшення перепалу деревини, тобто попелу Наявність всередині камери печі на третину висоти циліндричного кільця від низу металевого захисного кожуху з окремо закріпленими замінними пластинами, котрі утворюють додатковий простір, захищає циліндричне кільце від прогорання, дозволяє швидко замінити прогорівши пластини кільця, що збільшує термін експлуатації печі До того ж в додатковий простір печі, знизу введені КІНЦІ димових труб, а труби подачі повітря введені в камеру і приварені до циліндричного кільця, що організує ВІДВІД димових газів через простір, а це і утворює додаткову теплоізоляцію камери, де йде обвуглення, від навколишнього середовища, що зменшує час отримання готового деревинного вугілля кращої якості бо рівномірніше в об'ємі камери підтримується температура Наявність бокових дверей з захисним кожухом зсередини в циліндричному КІЛЬЦІ печі, як і герметичних кришок на трубах подачі повітря ззовні, як і розбірних димових труб з регуляторами тяги зменшує експлуатаційні, монтажно-демонтажні та завантажувально-розвантажувальні роботи Суть запропонованої корисної моделі пояснюється кресленням (фіг 1, фіг 2), на якому зображена конструкція печі Переставна піч для обвуглення деревини та виробництва деревинного вугілля має камеру 1 для обвуглення та отримання деревинного вугілля, утворена сталевим циліндричним кільцем 4 звареним із сталевим конусоподібним куполом 5, зверху котрого є люк 6 На циліндричному КІЛЬЦІ Є двері 11 з захисним кожухом Зсередини до циліндричного кільця 4 на третину його висоти знизу підвішений стальний захисний кожух 2 з окремо закріплених та замінних пластин, який утворив простір 10, захищений від попадання деревини та деревного вугілля, привареною сталевою кришкою 7 з зазором в порожнину До простору 10 введені КІНЦІ димових труб 3 з регуляторами тяги 12, що приварені до циліндричного кільця 4 Димові труби розбірні До камери 1 введені труби подачі повітря 8 із знімними герметичними кришками 9 Переставна піч для обвуглення деревини та виробництва деревинного вугілля працює таким чином Піч ВИВОЗИТЬСЯ на лісну галявину, близьку до лісорозробок, підготовляється майданчик під її установку - видаляється трава, вирівнюється та трамбується земля, виставляється піч і обваловується землею, збираються захисний кожух, димові труби Проводиться завантаження камери 1 печі гіллям, пеньками, сушняком, сучками і т п через двері 11 та люк 6 Двері закривають і для гермети 1164 зацм обмазують глиною, люк б герметизується піщаним затвором Деревина в печі розпалюється через труби подачі повітря 8 при знятих герметичних кришках 9 факелами на жердинах, що вставляються в труби подачі повітря 8 Про розпалення деревини в камері 1 печі свідчить густий білий дим, що починає підніматися над всіма димовими трубами 3 більш-менш рівномірно та виникає повітряний потік в камеру печі в трубах подачі повітря, нагрівається циліндричне кільце При нерівномірному ВІДХОДІ димових газів із димових труб використовують регулятори тяги 12 Там, де газів відходить більше, регулятором тяги частково перекривають димову трубу, і навпаки Димові гази, що утворюються при розпалюванні деревини, поступають в простір 10 між циліндричного кільцем 4 та захисним кожухом 2 знизу і зверху, що дозволяє підтримувати більш-менш рівномірну температуру в камері печі від центру до периферії Коли з димових труб починає йти дим голубого кольору або прозорий, труби подачі повітря 8 поступово закривають герметичними кришками 9, при ньому йде піроліз деревини При повному закритті кришок 9 труб подачі повітря 8 відбувається повне гасіння вугілля в камері 1 печі Процес отримання деревинного вугілля триває 1,5-2 доби Готовність деревинного вугілля провіряють відкриттям герметичної кришки труби подачі повітря 9 та проштрикуванням заповненої камери сталевим прутком Якщо проколюється легко, то процес отримання деревинного вугілля закінчився Після охолодження піч розвантажується через двері 11 6 близько 10м3, бо він забезпечує оптимальні затрати часу на завантаження-розвантаження та піроліз деревини в печі, розміри та вагу для транспортування Перед завантаженням чергової деревини провіряють ЦІЛЬНІСТЬ захисного кожуху, якщо є прогар - замінюють пластину, що вигоріла Якщо деревини стає недостатньо на ДІЛЯНЦІ, ПІЧ, попередньо розібравши димові труби, переміщають на іншу лісову ділянку Найбільш раціональним об'ємом печі є об'єм ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
