Пристрій для просочування деревини

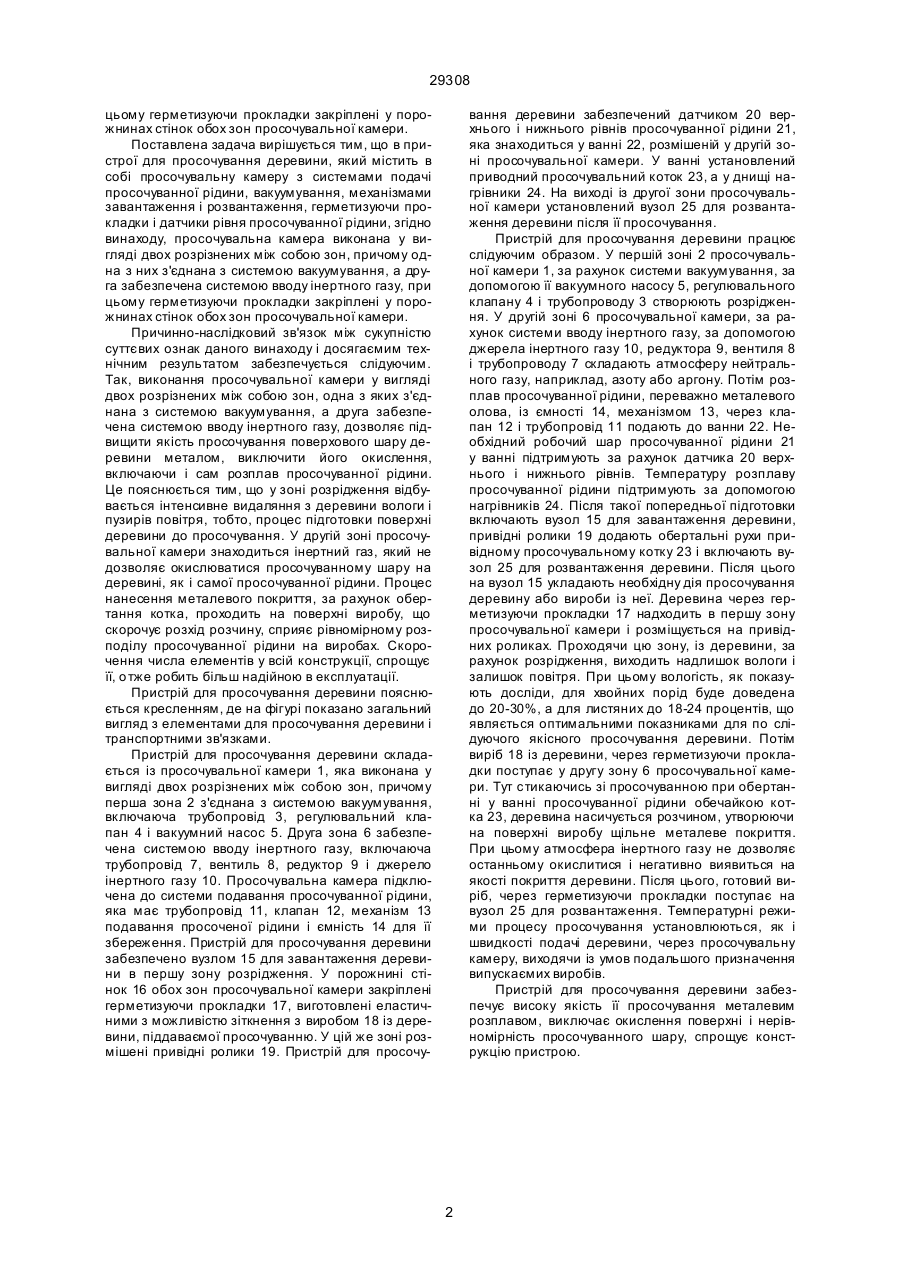

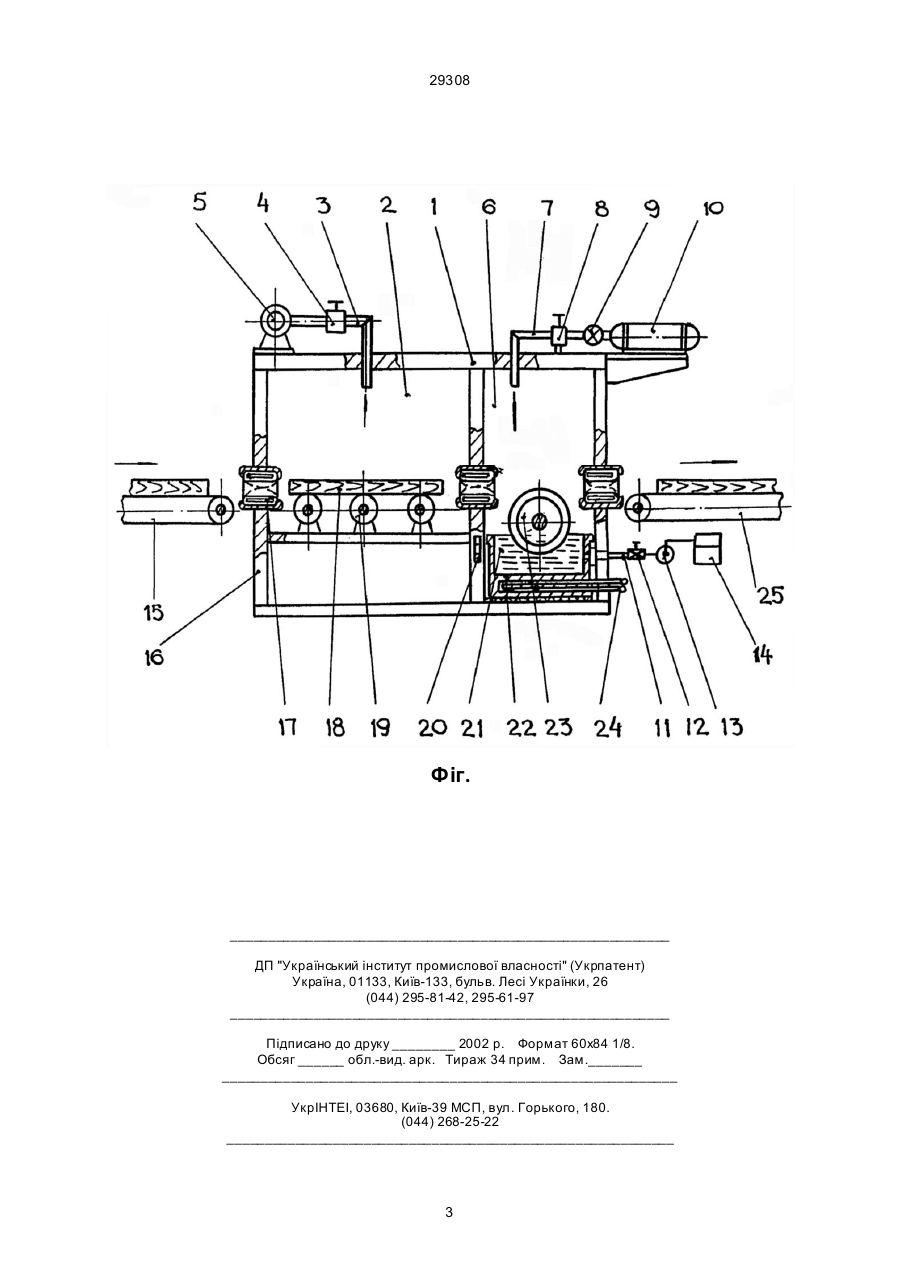

Пристрій для просочування деревини, який містить просочувальну камеру з системами подачі просочуванної рідини, вакуумування, механізмами 29308 цьому герметизуючи прокладки закріплені у порожнинах стінок обох зон просочувальної камери. Поставлена задача вирішується тим, що в пристрої для просочування деревини, який містить в собі просочувальну камеру з системами подачі просочуванної рідини, вакуумування, механізмами завантаження і розвантаження, герметизуючи прокладки і датчики рівня просочуванної рідини, згідно винаходу, просочувальна камера виконана у вигляді двох розрізнених між собою зон, причому одна з них з'єднана з системою вакуумування, а друга забезпечена системою вводу інертного газу, при цьому герметизуючи прокладки закріплені у порожнинах стінок обох зон просочувальної камери. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак даного винаходу і досягаємим технічним результатом забезпечується слідуючим. Так, виконання просочувальної камери у вигляді двох розрізнених між собою зон, одна з яких з'єднана з системою вакуумування, а друга забезпечена системою вводу інертного газу, дозволяє підвищити якість просочування поверхового шару деревини металом, виключити його окислення, включаючи і сам розплав просочуванної рідини. Це пояснюється тим, що у зоні розрідження відбувається інтенсивне видаляння з деревини вологи і пузирів повітря, тобто, процес підготовки поверхні деревини до просочування. У другій зоні просочувальної камери знаходиться інертний газ, який не дозволяє окислюватися просочуванному шару на деревині, як і самої просочуванної рідини. Процес нанесення металевого покриття, за рахунок обертання котка, проходить на поверхні виробу, що скорочує розхід розчину, сприяє рівномірному розподілу просочуванної рідини на виробах. Скорочення числа елементів у всій конструкції, спрощує її, о тже робить більш надійною в експлуатації. Пристрій для просочування деревини пояснюється кресленням, де на фігурі показано загальний вигляд з елементами для просочування деревини і транспортними зв'язками. Пристрій для просочування деревини складається із просочувальної камери 1, яка виконана у вигляді двох розрізнених між собою зон, причому перша зона 2 з'єднана з системою вакуумування, включаюча трубопровід 3, регулювальний клапан 4 і вакуумний насос 5. Друга зона 6 забезпечена системою вводу інертного газу, включаюча трубопровід 7, вентиль 8, редуктор 9 і джерело інертного газу 10. Просочувальна камера підключена до системи подавання просочуванної рідини, яка має трубопровід 11, клапан 12, механізм 13 подавання просоченої рідини і ємність 14 для її збереження. Пристрій для просочування деревини забезпечено вузлом 15 для завантаження деревини в першу зону розрідження. У порожнині стінок 16 обох зон просочувальної камери закріплені герметизуючи прокладки 17, виготовлені еластичними з можливістю зіткнення з виробом 18 із деревини, піддаваємої просочуванню. У цій же зоні розмішені привідні ролики 19. Пристрій для просочу вання деревини забезпечений датчиком 20 верхнього і нижнього рівнів просочуванної рідини 21, яка знаходиться у ванні 22, розмішеній у другій зоні просочувальної камери. У ванні установлений приводний просочувальний коток 23, а у днищі нагрівники 24. На виході із другої зони просочувальної камери установлений вузол 25 для розвантаження деревини після її просочування. Пристрій для просочування деревини працює слідуючим образом. У першій зоні 2 просочувальної камери 1, за рахунок системи вакуумування, за допомогою її вакуумного насосу 5, регулювального клапану 4 і трубопроводу 3 створюють розрідження. У другій зоні 6 просочувальної камери, за рахунок системи вводу інертного газу, за допомогою джерела інертного газу 10, редуктора 9, вентиля 8 і трубопроводу 7 складають атмосферу нейтрального газу, наприклад, азоту або аргону. Потім розплав просочуванної рідини, переважно металевого олова, із ємності 14, механізмом 13, через клапан 12 і трубопровід 11 подають до ванни 22. Необхідний робочий шар просочуванної рідини 21 у ванні підтримують за рахунок датчика 20 верхнього і нижнього рівнів. Температуру розплаву просочуванної рідини підтримують за допомогою нагрівників 24. Після такої попередньої підготовки включають вузол 15 для завантаження деревини, привідні ролики 19 додають обертальні рухи привідному просочувальному котку 23 і включають вузол 25 для розвантаження деревини. Після цього на вузол 15 укладають необхідну дія просочування деревину або вироби із неї. Деревина через герметизуючи прокладки 17 надходить в першу зону просочувальної камери і розміщується на привідних роликах. Проходячи цю зону, із деревини, за рахунок розрідження, виходить надлишок вологи і залишок повітря. При цьому вологість, як показують досліди, для хвойних порід буде доведена до 20-30%, а для листяних до 18-24 процентів, що являється оптимальними показниками для по слідуючого якісного просочування деревини. Потім виріб 18 із деревини, через герметизуючи прокладки поступає у другу зону 6 просочувальної камери. Тут стикаючись зі просочуванною при обертанні у ванні просочуванної рідини обечайкою котка 23, деревина насичується розчином, утворюючи на поверхні виробу щільне металеве покриття. При цьому атмосфера інертного газу не дозволяє останньому окислитися і негативно виявиться на якості покриття деревини. Після цього, готовий виріб, через герметизуючи прокладки поступає на вузол 25 для розвантаження. Температурні режими процесу просочування установлюються, як і швидкості подачі деревини, через просочувальну камеру, виходячи із умов подальшого призначення випускаємих виробів. Пристрій для просочування деревини забезпечує високу якість її просочування металевим розплавом, виключає окислення поверхні і нерівномірність просочуванного шару, спрощує конструкцію пристрою. 2 29308 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
