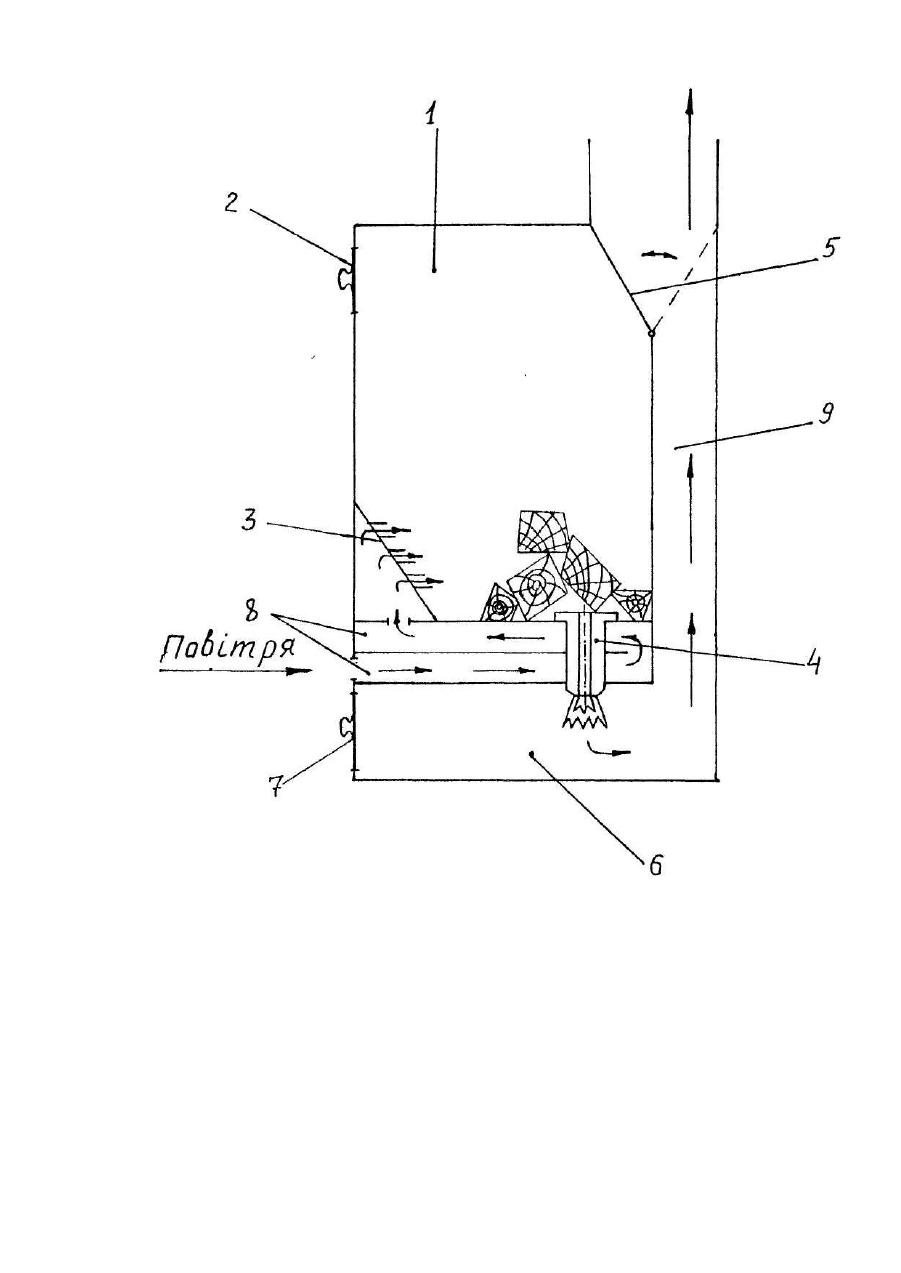

Топка для спалювання деревини або тирсобрикетів

Винахід стосується енергетики, зокрема топок для спалювання деревини або тирсобрикетів, І може бути використаний в опалювальних котлах. Відома топка для спалювання деревини або тирсобрикетів [1], котру використовують у котлах опалювальних - КЧМ - ЗІ принцип дії якої полягає у використанні тепла прямого горіння деревини з природним піддуванням повітря за рахунок тяги димоходу. Проте використання тепла прямого горіння деревини не економічне і шкідливе. Найбільш близькою до запропонованої І вибраною за прототип є топка [2] з примусовим поданням повітря. Ця топка містить дві камери (камеру для згоряння палива І генерації газу з колосниковою решіткою І камеру згоряння генерованого газу) та повітряні канали. Паливо завантажують у камеру для його згоряння на колосникову решітку, через яку нагнітають повітря. Продукти згоряння, змішуючись з повітрям, через канали надходять у камеру догоряння, на вході якої нагнітають вторинне повітря. У камері догоряння недогоріле паливо догоряє і виділяє тепло. Однак конструкція цієї топки відзначається ефективністю при спалюванні вугілля, а при спалюванні деревини не є ефективною. Вікно, через яке проходить газ у камеру догоряння, не має контакту з жаром, до того ж, обдуваючись повітрям, має надто низьку температуру. Отже, не дає можливості отримати відповідну температуру запалювання деревного генераторного газу І забезпечити його бездимне горіння. В основу винаходу поставлено завдання змінити конструкцію топки для спалювання деревини або тирсобрикетів таким чином, щоб досягти повного згоряння генераторного газу, забезпечивши тим самим підвищення Π ефективності та поліпшення екології. Поставлене завдання досягається тим, що у топці для спалювання деревини або тирсобрикетів, яка містить камеру для згоряння палива та утворення генераторного газу з дверцятами для завантаження палива і решіткою нагнітання повітря, камеру згоряння генераторного газу та повітряні канали, згідно з винаходом, у камері для згоряння палива та утворення генераторного газу виконане сопло для проходження газу в камеру його згоряння, а решітка нагнітання повітря розміщена збоку камери. Розміщення решітки для нагнітання повітря збоку камери, а не знизу, як в прототипі дає можливість обдувати паливо повітрям збоку і зверху, що прискорює процес його окислення, отже, І утворення генераторного газу. Сопло, через яке проходить генераторний газ у камеру згоряння, нагріваючись від жару спалювання палива, дає можливість інтенсифікувати його запалювання, тобто виконує роль свічки запалювання, завдяки чому відбувається бездимне його горіння. На кресленні зображена топка, поздовжній розріз. Топка для спалювання деревини або тирсобрикетів містить камеру 1 для згоряння палива та утворення генераторного газу з дверцятами 2 для завантаження палива, решіткою 3 для нагнітання повітря, соплом 4 для проходження генераторного газу і клапаном 5 для випускання відпрацьованих газів, а також камеру 6 для згоряння генераторного газу з дверцятами 7 для вибирання попелу, повітряні канали 8 та витяжний канал 9. Топка працює таким чином. Паливо через дверцята 2 завантажують у камеру 1 І запалюють, при цьому клапан 5 відкритий І через нього та решітку З відбувається природний доступ повітря (проходить прямий процес горіння палива). Після розгоряння палива до жару, камеру 1 довантажують до повної, закривають щільно клапан 5 та дверцята 2 І нагнітають повітря через повітряні канали 8 та решітку 3. Паливо окислюється з виділенням генераторного газу, який через нагріте жаром сопло 4 загоряється І проходить у камеру 6, де згоряє І виділяє тепло, яке використовують для опалення. Недогорілі продукти згоряння виходять через витяжний канал 9, а попіл вибирають через дверцята 7. У запропонованій конструкції топки відбувається повне згоряння палива, що екологічно чисто, а також дає можливість отримати тепло, використовуючи в 4-5 разів менше дров, ніж при прямому горінні.
