Геліоконденсатор
Номер патенту: 116614
Опубліковано: 25.05.2017
Автори: Петров Віктор Олексійович, Сагайдак Андрій Віталійович, Федюшко Юрій Михайлович, Полуекто Дмитро Олександрович, Гулевський Вадим Борисович
Формула / Реферат
Геліоконденсатор, що містить корпус з вхідним і вихідним патрубками, теплотрубки, концентруючі секції, утеплювач, екран, який відрізняється тим, що концентруючі секції виконані у вигляді сегментів дзеркал і розташовані таким чином, що сонячне випромінювання потрапляє на них через екран та відбивається на теплотрубки, кожна з яких виконана у вигляді плоскої смуги теплопровідного матеріалу та обладнана каналом для протікання теплоносія.
Текст

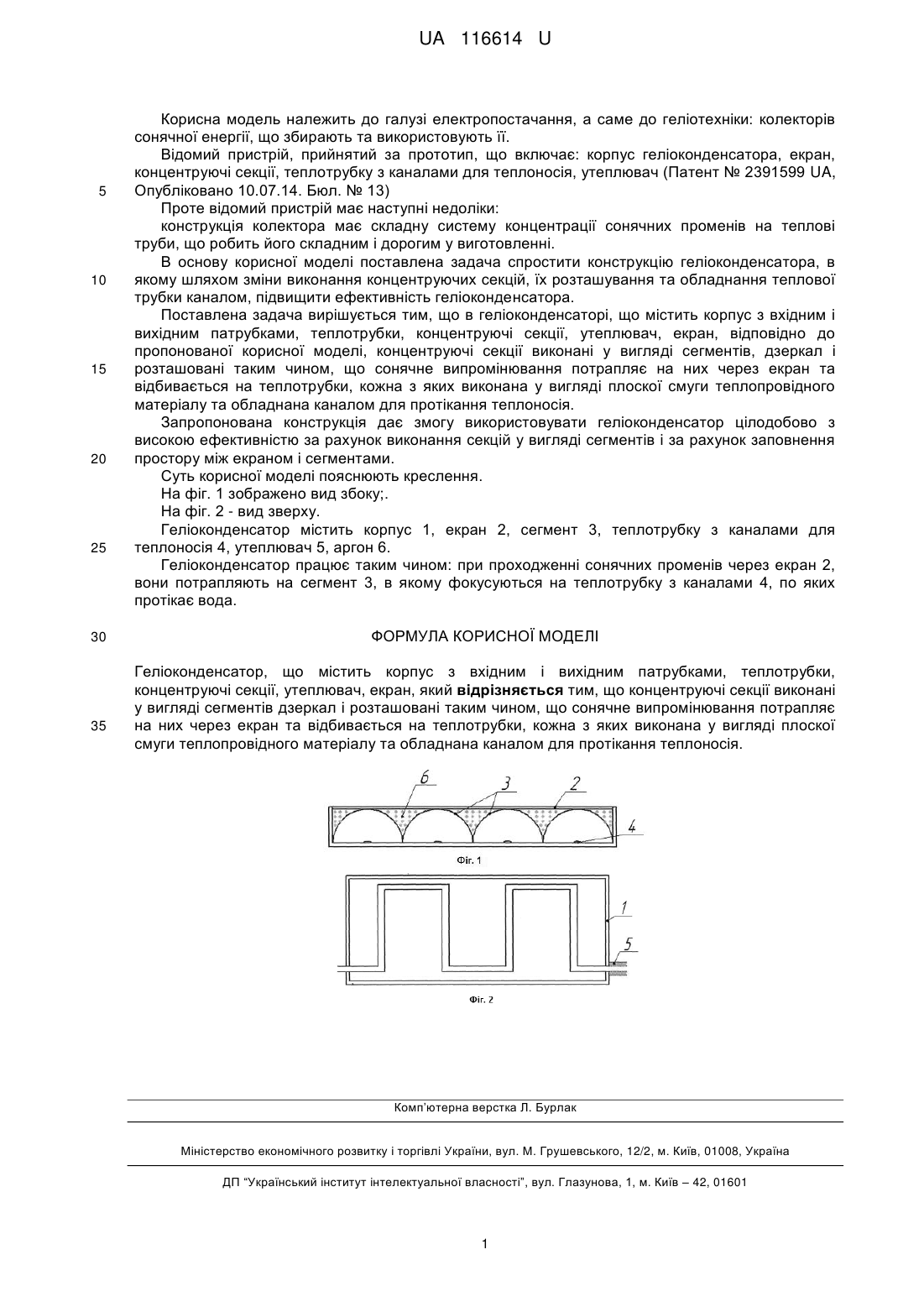

Реферат: Геліоконденсатор містить корпус з вхідним і вихідним патрубками, теплотрубки, концентруючі секції, утеплювач, екран. Концентруючі секції виконані у вигляді сегментів дзеркал і розташовані таким чином, що сонячне випромінювання потрапляє на них через екран та відбивається на теплотрубки, кожна з яких виконана у вигляді плоскої смуги теплопровідного матеріалу та обладнана каналом для протікання теплоносія. UA 116614 U (12) UA 116614 U UA 116614 U 5 10 15 20 25 30 35 Корисна модель належить до галузі електропостачання, а саме до геліотехніки: колекторів сонячної енергії, що збирають та використовують її. Відомий пристрій, прийнятий за прототип, що включає: корпус геліоконденсатора, екран, концентруючі секції, теплотрубку з каналами для теплоносія, утеплювач (Патент № 2391599 UA, Опубліковано 10.07.14. Бюл. № 13) Проте відомий пристрій має наступні недоліки: конструкція колектора має складну систему концентрації сонячних променів на теплові труби, що робить його складним і дорогим у виготовленні. В основу корисної моделі поставлена задача спростити конструкцію геліоконденсатора, в якому шляхом зміни виконання концентруючих секцій, їх розташування та обладнання теплової трубки каналом, підвищити ефективність геліоконденсатора. Поставлена задача вирішується тим, що в геліоконденсаторі, що містить корпус з вхідним і вихідним патрубками, теплотрубки, концентруючі секції, утеплювач, екран, відповідно до пропонованої корисної моделі, концентруючі секції виконані у вигляді сегментів, дзеркал і розташовані таким чином, що сонячне випромінювання потрапляє на них через екран та відбивається на теплотрубки, кожна з яких виконана у вигляді плоскої смуги теплопровідного матеріалу та обладнана каналом для протікання теплоносія. Запропонована конструкція дає змогу використовувати геліоконденсатор цілодобово з високою ефективністю за рахунок виконання секцій у вигляді сегментів і за рахунок заповнення простору між екраном і сегментами. Суть корисної моделі пояснюють креслення. На фіг. 1 зображено вид збоку;. На фіг. 2 - вид зверху. Геліоконденсатор містить корпус 1, екран 2, сегмент 3, теплотрубку з каналами для теплоносія 4, утеплювач 5, аргон 6. Геліоконденсатор працює таким чином: при проходженні сонячних променів через екран 2, вони потрапляють на сегмент 3, в якому фокусуються на теплотрубку з каналами 4, по яких протікає вода. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Геліоконденсатор, що містить корпус з вхідним і вихідним патрубками, теплотрубки, концентруючі секції, утеплювач, екран, який відрізняється тим, що концентруючі секції виконані у вигляді сегментів дзеркал і розташовані таким чином, що сонячне випромінювання потрапляє на них через екран та відбивається на теплотрубки, кожна з яких виконана у вигляді плоскої смуги теплопровідного матеріалу та обладнана каналом для протікання теплоносія. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
