Ручний універсальний пожежний інструмент

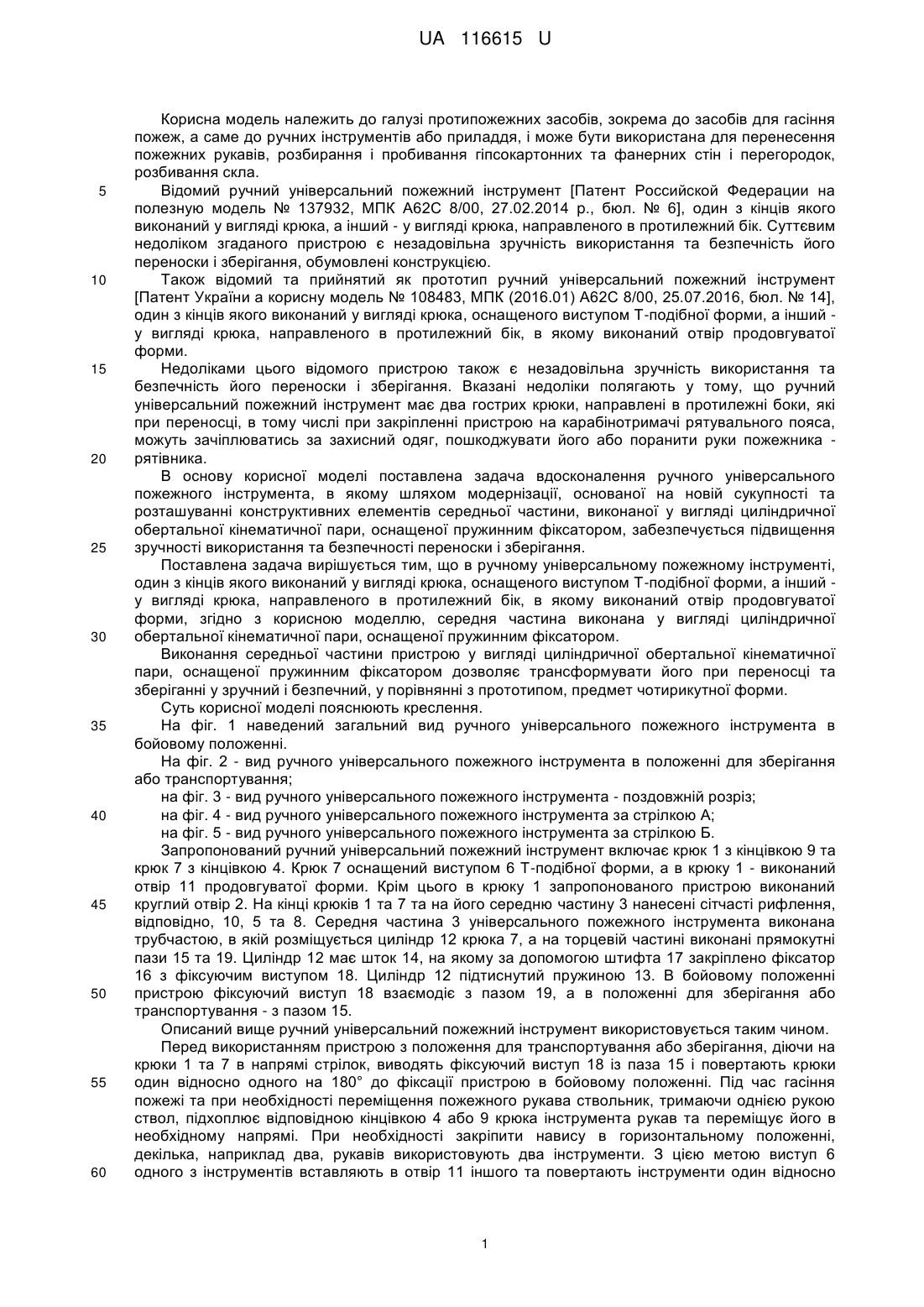

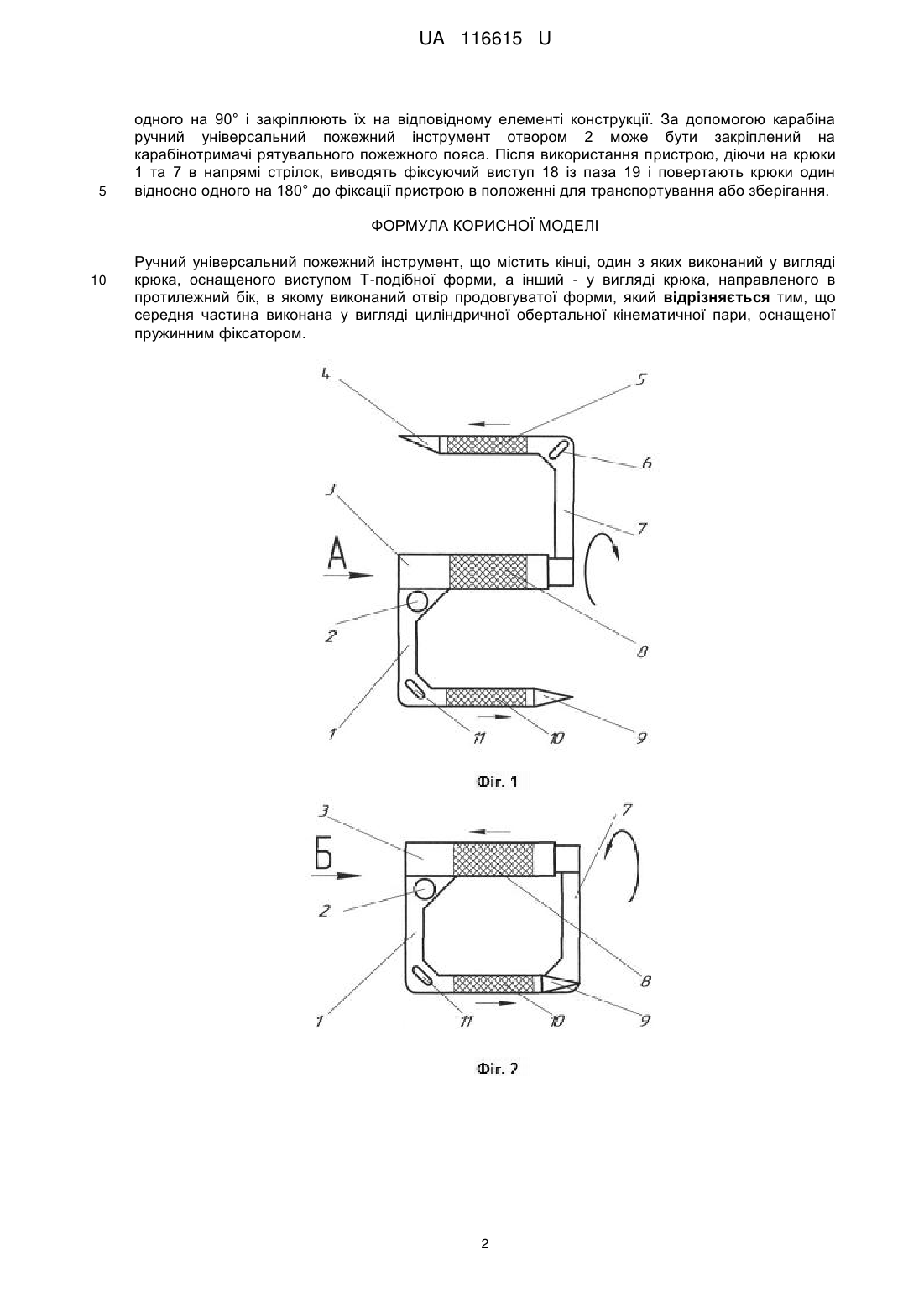

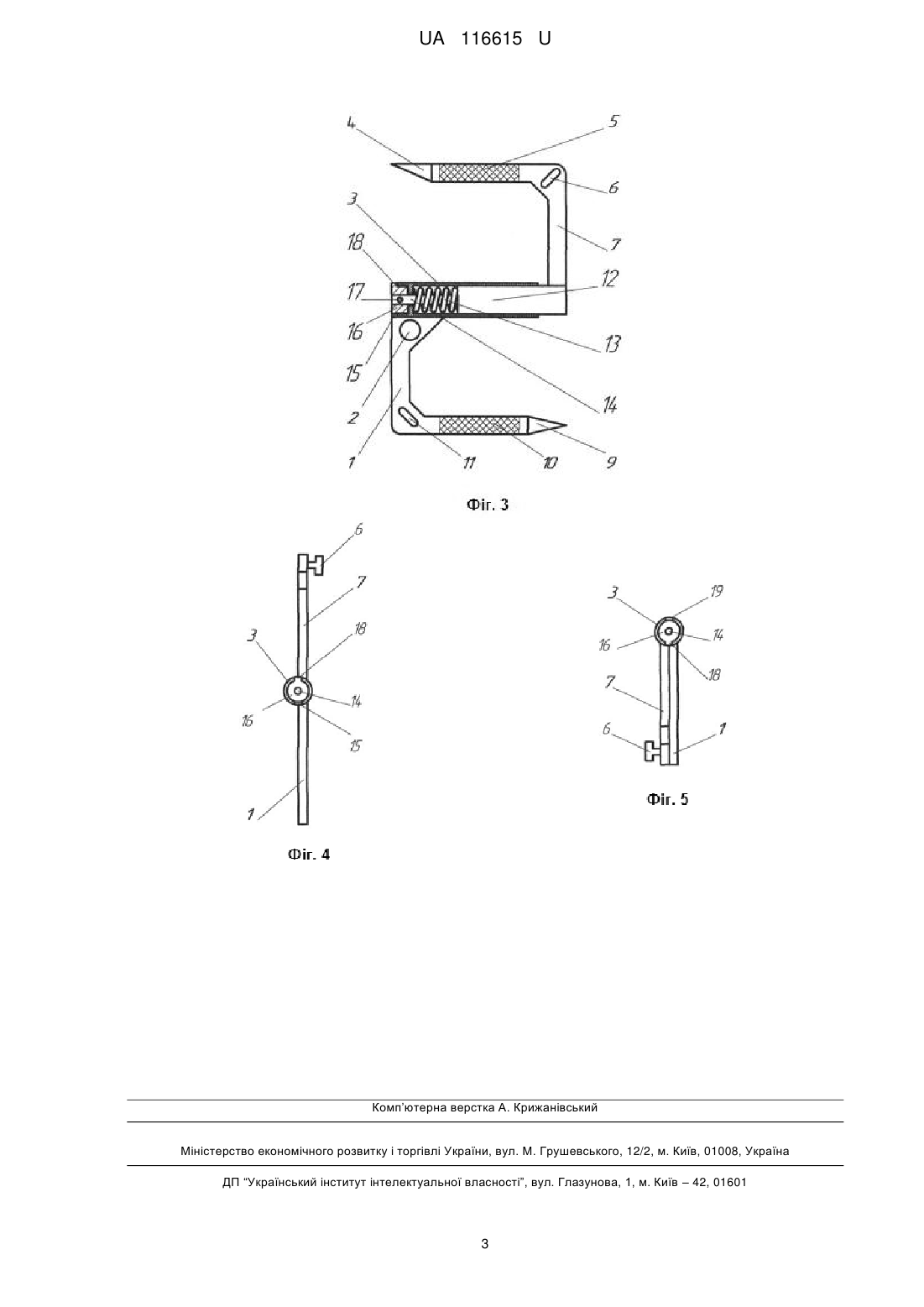

Реферат: UA 116615 U UA 116615 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі протипожежних засобів, зокрема до засобів для гасіння пожеж, а саме до ручних інструментів або приладдя, і може бути використана для перенесення пожежних рукавів, розбирання і пробивання гіпсокартонних та фанерних стін і перегородок, розбивання скла. Відомий ручний універсальний пожежний інструмент [Патент Российской Федерации на полезную модель № 137932, МПК А62С 8/00, 27.02.2014 p., бюл. № 6], один з кінців якого виконаний у вигляді крюка, а інший - у вигляді крюка, направленого в протилежний бік. Суттєвим недоліком згаданого пристрою є незадовільна зручність використання та безпечність його переноски і зберігання, обумовлені конструкцією. Також відомий та прийнятий як прототип ручний універсальний пожежний інструмент [Патент України а корисну модель № 108483, МПК (2016.01) А62С 8/00, 25.07.2016, бюл. № 14], один з кінців якого виконаний у вигляді крюка, оснащеного виступом Т-подібної форми, а інший у вигляді крюка, направленого в протилежний бік, в якому виконаний отвір продовгуватої форми. Недоліками цього відомого пристрою також є незадовільна зручність використання та безпечність його переноски і зберігання. Вказані недоліки полягають у тому, що ручний універсальний пожежний інструмент має два гострих крюки, направлені в протилежні боки, які при переносці, в тому числі при закріпленні пристрою на карабінотримачі рятувального пояса, можуть зачіплюватись за захисний одяг, пошкоджувати його або поранити руки пожежника рятівника. В основу корисної моделі поставлена задача вдосконалення ручного універсального пожежного інструмента, в якому шляхом модернізації, основаної на новій сукупності та розташуванні конструктивних елементів середньої частини, виконаної у вигляді циліндричної обертальної кінематичної пари, оснащеної пружинним фіксатором, забезпечується підвищення зручності використання та безпечності переноски і зберігання. Поставлена задача вирішується тим, що в ручному універсальному пожежному інструменті, один з кінців якого виконаний у вигляді крюка, оснащеного виступом Т-подібної форми, а інший у вигляді крюка, направленого в протилежний бік, в якому виконаний отвір продовгуватої форми, згідно з корисною моделлю, середня частина виконана у вигляді циліндричної обертальної кінематичної пари, оснащеної пружинним фіксатором. Виконання середньої частини пристрою у вигляді циліндричної обертальної кінематичної пари, оснащеної пружинним фіксатором дозволяє трансформувати його при переносці та зберіганні у зручний і безпечний, у порівнянні з прототипом, предмет чотирикутної форми. Суть корисної моделі пояснюють креслення. На фіг. 1 наведений загальний вид ручного універсального пожежного інструмента в бойовому положенні. На фіг. 2 - вид ручного універсального пожежного інструмента в положенні для зберігання або транспортування; на фіг. 3 - вид ручного універсального пожежного інструмента - поздовжній розріз; на фіг. 4 - вид ручного універсального пожежного інструмента за стрілкою А; на фіг. 5 - вид ручного універсального пожежного інструмента за стрілкою Б. Запропонований ручний універсальний пожежний інструмент включає крюк 1 з кінцівкою 9 та крюк 7 з кінцівкою 4. Крюк 7 оснащений виступом 6 Т-подібної форми, а в крюку 1 - виконаний отвір 11 продовгуватої форми. Крім цього в крюку 1 запропонованого пристрою виконаний круглий отвір 2. На кінці крюків 1 та 7 та на його середню частину 3 нанесені сітчасті рифлення, відповідно, 10, 5 та 8. Середня частина 3 універсального пожежного інструмента виконана трубчастою, в якій розміщується циліндр 12 крюка 7, а на торцевій частині виконані прямокутні пази 15 та 19. Циліндр 12 має шток 14, на якому за допомогою штифта 17 закріплено фіксатор 16 з фіксуючим виступом 18. Циліндр 12 підтиснутий пружиною 13. В бойовому положенні пристрою фіксуючий виступ 18 взаємодіє з пазом 19, а в положенні для зберігання або транспортування - з пазом 15. Описаний вище ручний універсальний пожежний інструмент використовується таким чином. Перед використанням пристрою з положення для транспортування або зберігання, діючи на крюки 1 та 7 в напрямі стрілок, виводять фіксуючий виступ 18 із паза 15 і повертають крюки один відносно одного на 180° до фіксації пристрою в бойовому положенні. Під час гасіння пожежі та при необхідності переміщення пожежного рукава ствольник, тримаючи однією рукою ствол, підхоплює відповідною кінцівкою 4 або 9 крюка інструмента рукав та переміщує його в необхідному напрямі. При необхідності закріпити навису в горизонтальному положенні, декілька, наприклад два, рукавів використовують два інструменти. З цією метою виступ 6 одного з інструментів вставляють в отвір 11 іншого та повертають інструменти один відносно 1 UA 116615 U 5 одного на 90° і закріплюють їх на відповідному елементі конструкції. За допомогою карабіна ручний універсальний пожежний інструмент отвором 2 може бути закріплений на карабінотримачі рятувального пожежного пояса. Після використання пристрою, діючи на крюки 1 та 7 в напрямі стрілок, виводять фіксуючий виступ 18 із паза 19 і повертають крюки один відносно одного на 180° до фіксації пристрою в положенні для транспортування або зберігання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Ручний універсальний пожежний інструмент, що містить кінці, один з яких виконаний у вигляді крюка, оснащеного виступом Т-подібної форми, а інший - у вигляді крюка, направленого в протилежний бік, в якому виконаний отвір продовгуватої форми, який відрізняється тим, що середня частина виконана у вигляді циліндричної обертальної кінематичної пари, оснащеної пружинним фіксатором. 2 UA 116615 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
