Дзеркальний сонячний колектор

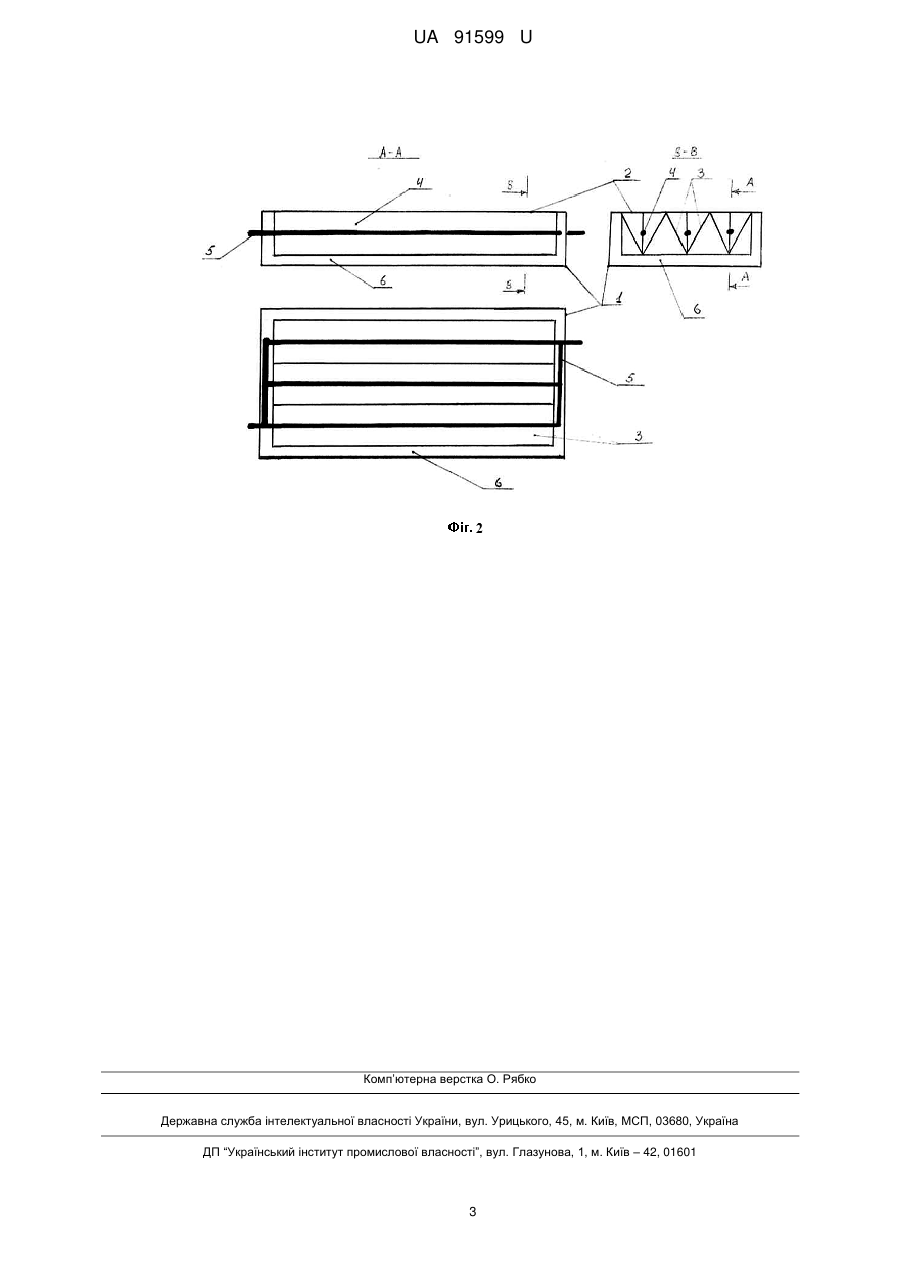

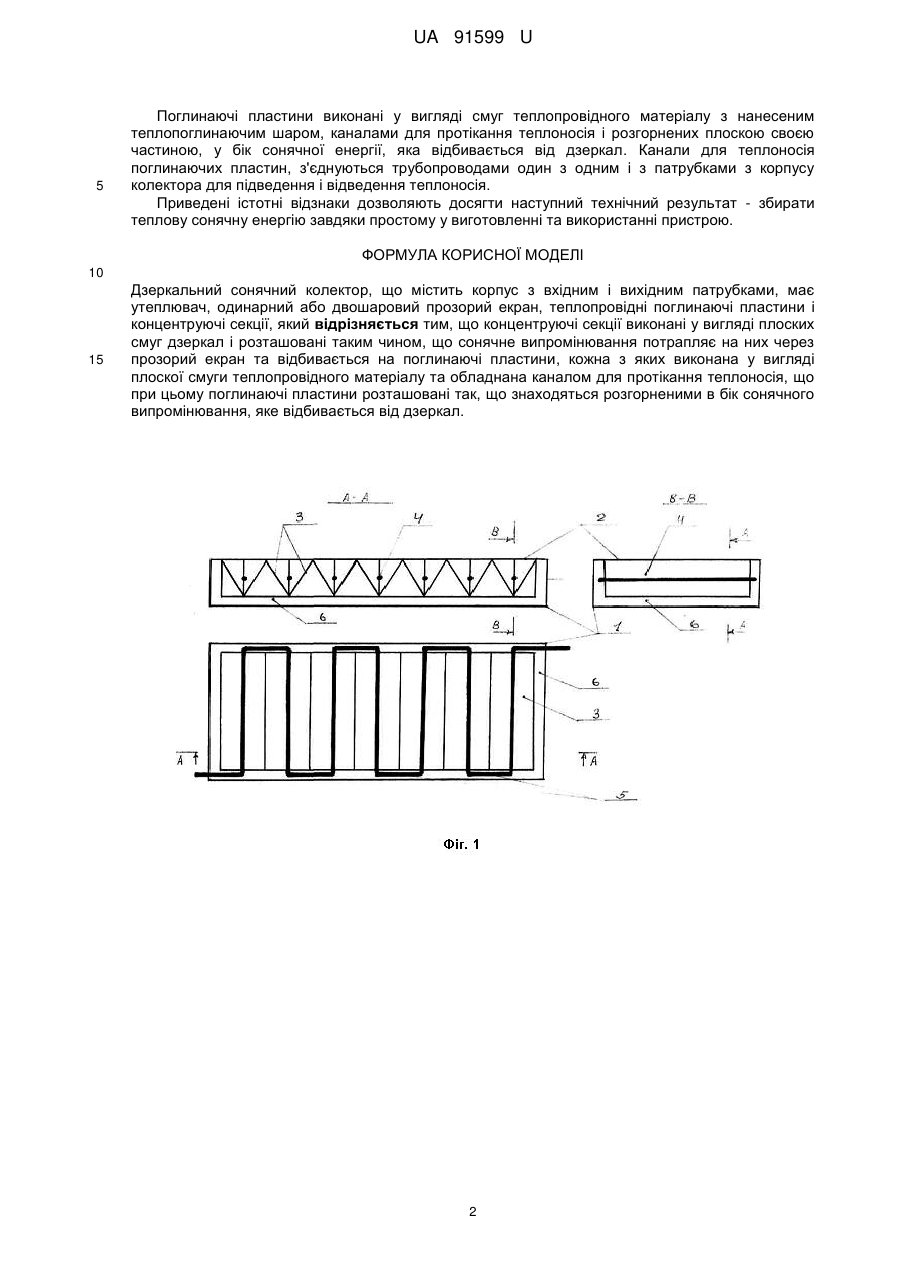

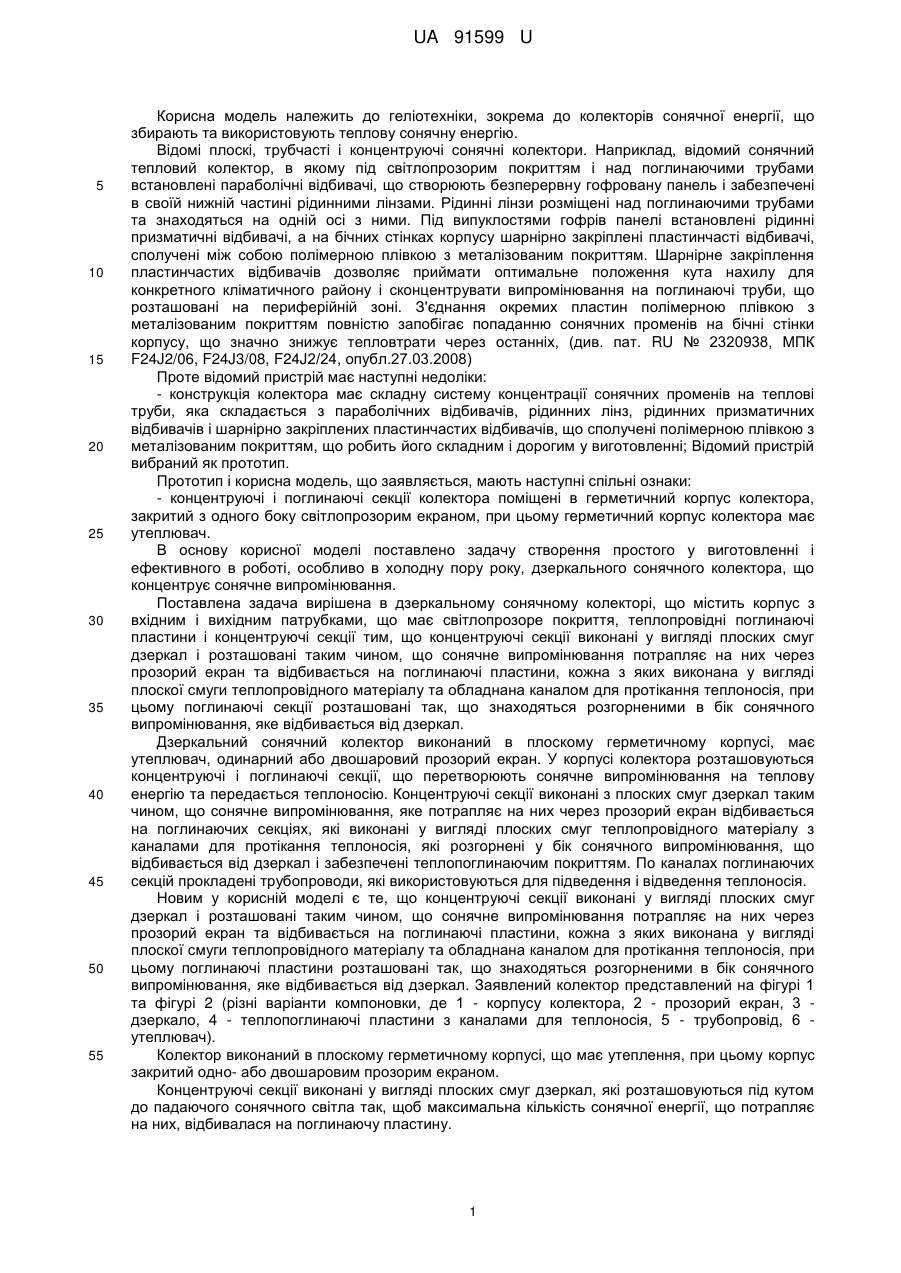

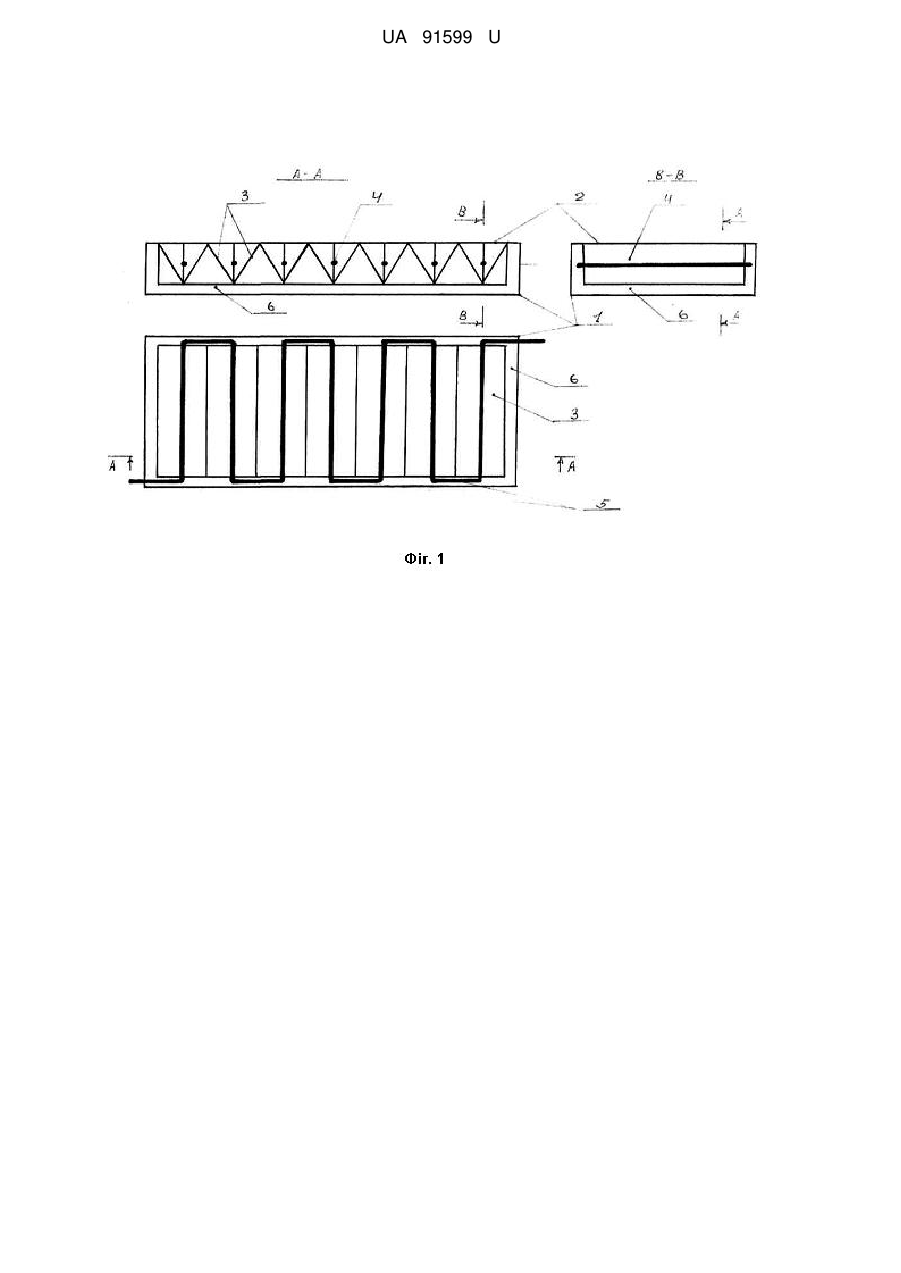

Реферат: Дзеркальний сонячний колектор містить корпус з вхідним і вихідним патрубками, має утеплювач, одинарний або двошаровий прозорий екран, теплопровідні поглинаючі пластини і концентруючі секції. Крім цього, концентруючі секції виконані у вигляді плоских смуг дзеркал і розташовані таким чином, що сонячне випромінювання потрапляє на них через прозорий екран та відбивається на поглинаючі пластини, кожна з яких виконана у вигляді плоскої смуги теплопровідного матеріалу та обладнана каналом для протікання теплоносія, що при цьому поглинаючі пластини розташовані так, що знаходяться розгорненими в бік сонячного випромінювання, яке відбивається від дзеркал. UA 91599 U (54) ДЗЕРКАЛЬНИЙ СОНЯЧНИЙ КОЛЕКТОР UA 91599 U UA 91599 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до геліотехніки, зокрема до колекторів сонячної енергії, що збирають та використовують теплову сонячну енергію. Відомі плоскі, трубчасті і концентруючі сонячні колектори. Наприклад, відомий сонячний тепловий колектор, в якому під світлопрозорим покриттям і над поглинаючими трубами встановлені параболічні відбивачі, що створюють безперервну гофровану панель і забезпечені в своїй нижній частині рідинними лінзами. Рідинні лінзи розміщені над поглинаючими трубами та знаходяться на одній осі з ними. Під випуклостями гофрів панелі встановлені рідинні призматичні відбивачі, а на бічних стінках корпусу шарнірно закріплені пластинчасті відбивачі, сполучені між собою полімерною плівкою з металізованим покриттям. Шарнірне закріплення пластинчастих відбивачів дозволяє приймати оптимальне положення кута нахилу для конкретного кліматичного району і сконцентрувати випромінювання на поглинаючі труби, що розташовані на периферійній зоні. З'єднання окремих пластин полімерною плівкою з металізованим покриттям повністю запобігає попаданню сонячних променів на бічні стінки корпусу, що значно знижує тепловтрати через останніх, (див. пат. RU № 2320938, МПК F24J2/06, F24J3/08, F24J2/24, опубл.27.03.2008) Проте відомий пристрій має наступні недоліки: - конструкція колектора має складну систему концентрації сонячних променів на теплові труби, яка складається з параболічних відбивачів, рідинних лінз, рідинних призматичних відбивачів і шарнірно закріплених пластинчастих відбивачів, що сполучені полімерною плівкою з металізованим покриттям, що робить його складним і дорогим у виготовленні; Відомий пристрій вибраний як прототип. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - концентруючі і поглинаючі секції колектора поміщені в герметичний корпус колектора, закритий з одного боку світлопрозорим екраном, при цьому герметичний корпус колектора має утеплювач. В основу корисної моделі поставлено задачу створення простого у виготовленні і ефективного в роботі, особливо в холодну пору року, дзеркального сонячного колектора, що концентрує сонячне випромінювання. Поставлена задача вирішена в дзеркальному сонячному колекторі, що містить корпус з вхідним і вихідним патрубками, що має світлопрозоре покриття, теплопровідні поглинаючі пластини і концентруючі секції тим, що концентруючі секції виконані у вигляді плоских смуг дзеркал і розташовані таким чином, що сонячне випромінювання потрапляє на них через прозорий екран та відбивається на поглинаючі пластини, кожна з яких виконана у вигляді плоскої смуги теплопровідного матеріалу та обладнана каналом для протікання теплоносія, при цьому поглинаючі секції розташовані так, що знаходяться розгорненими в бік сонячного випромінювання, яке відбивається від дзеркал. Дзеркальний сонячний колектор виконаний в плоскому герметичному корпусі, має утеплювач, одинарний або двошаровий прозорий екран. У корпусі колектора розташовуються концентруючі і поглинаючі секції, що перетворюють сонячне випромінювання на теплову енергію та передається теплоносію. Концентруючі секції виконані з плоских смуг дзеркал таким чином, що сонячне випромінювання, яке потрапляє на них через прозорий екран відбивається на поглинаючих секціях, які виконані у вигляді плоских смуг теплопровідного матеріалу з каналами для протікання теплоносія, які розгорнені у бік сонячного випромінювання, що відбивається від дзеркал і забезпечені теплопоглинаючим покриттям. По каналах поглинаючих секцій прокладені трубопроводи, які використовуються для підведення і відведення теплоносія. Новим у корисній моделі є те, що концентруючі секції виконані у вигляді плоских смуг дзеркал і розташовані таким чином, що сонячне випромінювання потрапляє на них через прозорий екран та відбивається на поглинаючі пластини, кожна з яких виконана у вигляді плоскої смуги теплопровідного матеріалу та обладнана каналом для протікання теплоносія, при цьому поглинаючі пластини розташовані так, що знаходяться розгорненими в бік сонячного випромінювання, яке відбивається від дзеркал. Заявлений колектор представлений на фігурі 1 та фігурі 2 (різні варіанти компоновки, де 1 - корпусу колектора, 2 - прозорий екран, 3 дзеркало, 4 - теплопоглинаючі пластини з каналами для теплоносія, 5 - трубопровід, 6 утеплювач). Колектор виконаний в плоскому герметичному корпусі, що має утеплення, при цьому корпус закритий одно- або двошаровим прозорим екраном. Концентруючі секції виконані у вигляді плоских смуг дзеркал, які розташовуються під кутом до падаючого сонячного світла так, щоб максимальна кількість сонячної енергії, що потрапляє на них, відбивалася на поглинаючу пластину. 1 UA 91599 U 5 Поглинаючі пластини виконані у вигляді смуг теплопровідного матеріалу з нанесеним теплопоглинаючим шаром, каналами для протікання теплоносія і розгорнених плоскою своєю частиною, у бік сонячної енергії, яка відбивається від дзеркал. Канали для теплоносія поглинаючих пластин, з'єднуються трубопроводами один з одним і з патрубками з корпусу колектора для підведення і відведення теплоносія. Приведені істотні відзнаки дозволяють досягти наступний технічний результат - збирати теплову сонячну енергію завдяки простому у виготовленні та використанні пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Дзеркальний сонячний колектор, що містить корпус з вхідним і вихідним патрубками, має утеплювач, одинарний або двошаровий прозорий екран, теплопровідні поглинаючі пластини і концентруючі секції, який відрізняється тим, що концентруючі секції виконані у вигляді плоских смуг дзеркал і розташовані таким чином, що сонячне випромінювання потрапляє на них через прозорий екран та відбивається на поглинаючі пластини, кожна з яких виконана у вигляді плоскої смуги теплопровідного матеріалу та обладнана каналом для протікання теплоносія, що при цьому поглинаючі пластини розташовані так, що знаходяться розгорненими в бік сонячного випромінювання, яке відбивається від дзеркал. 2 UA 91599 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
