Очисник потоку рідини

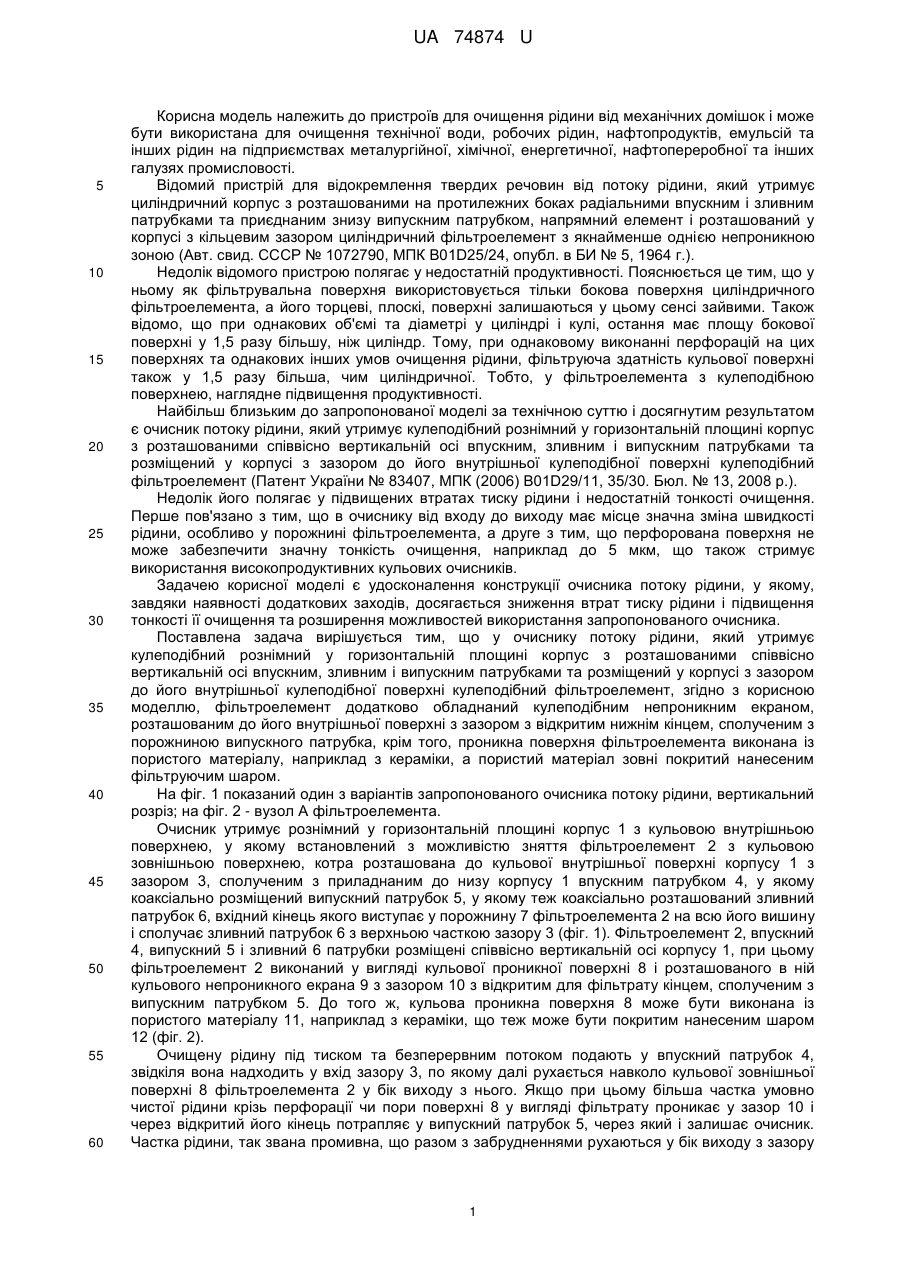

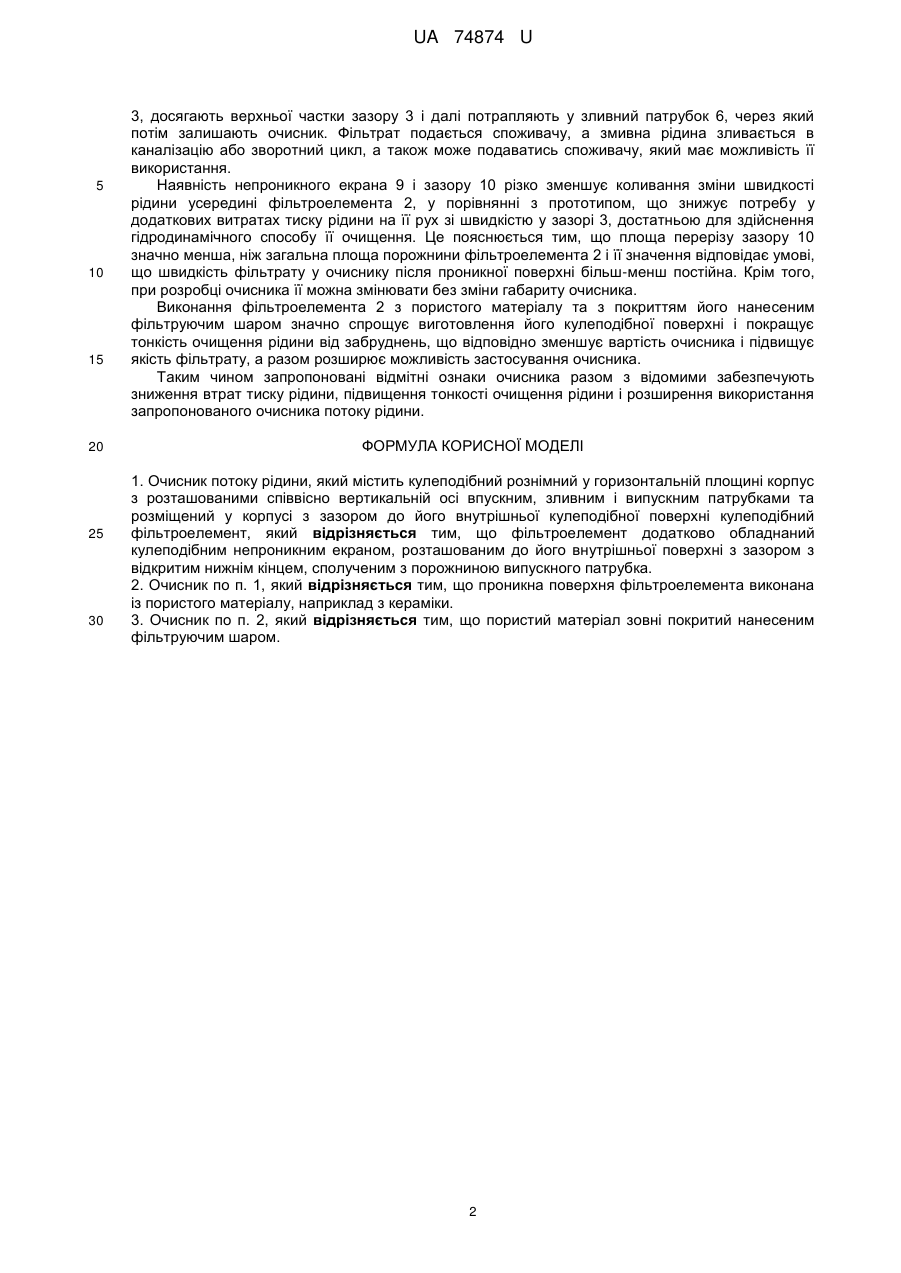

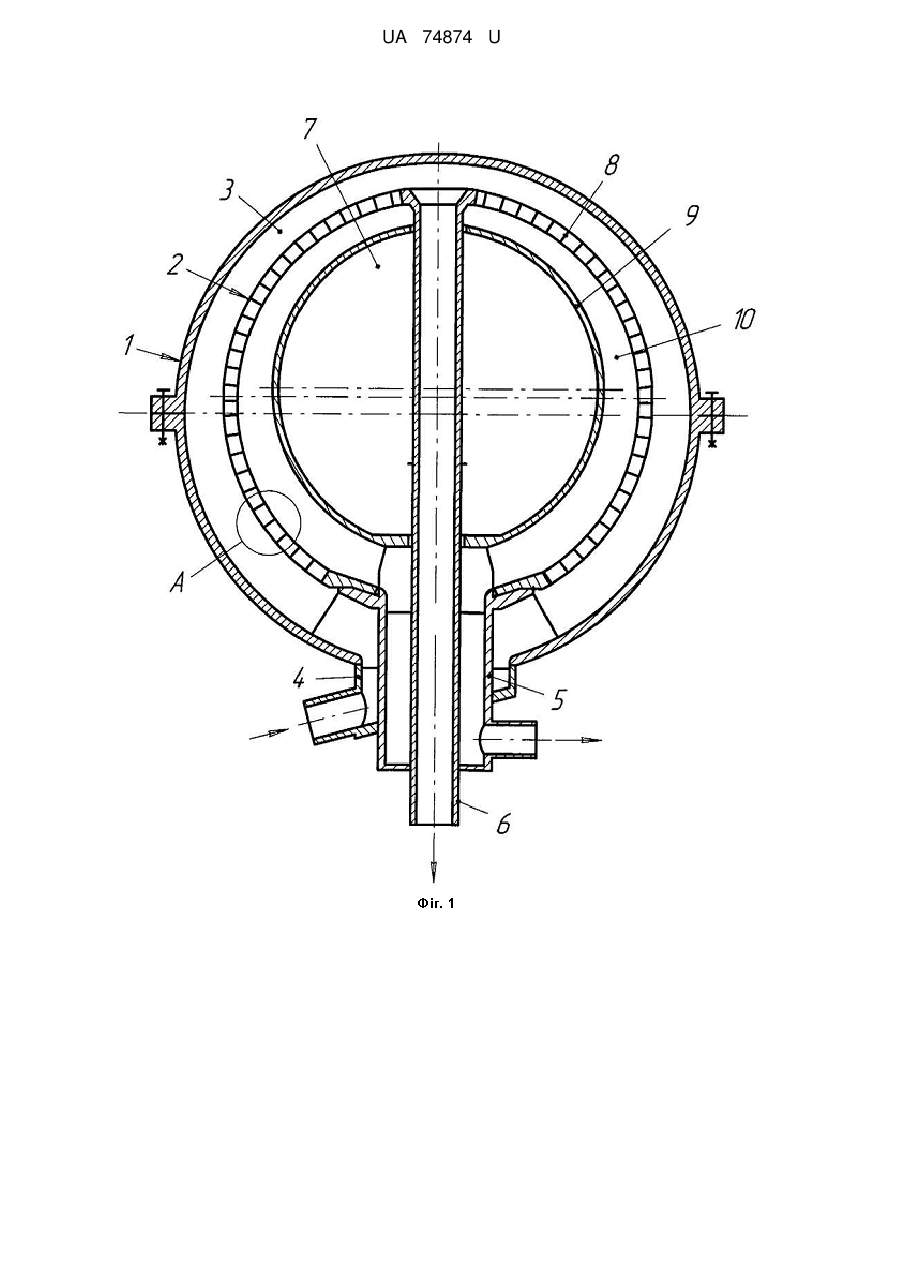

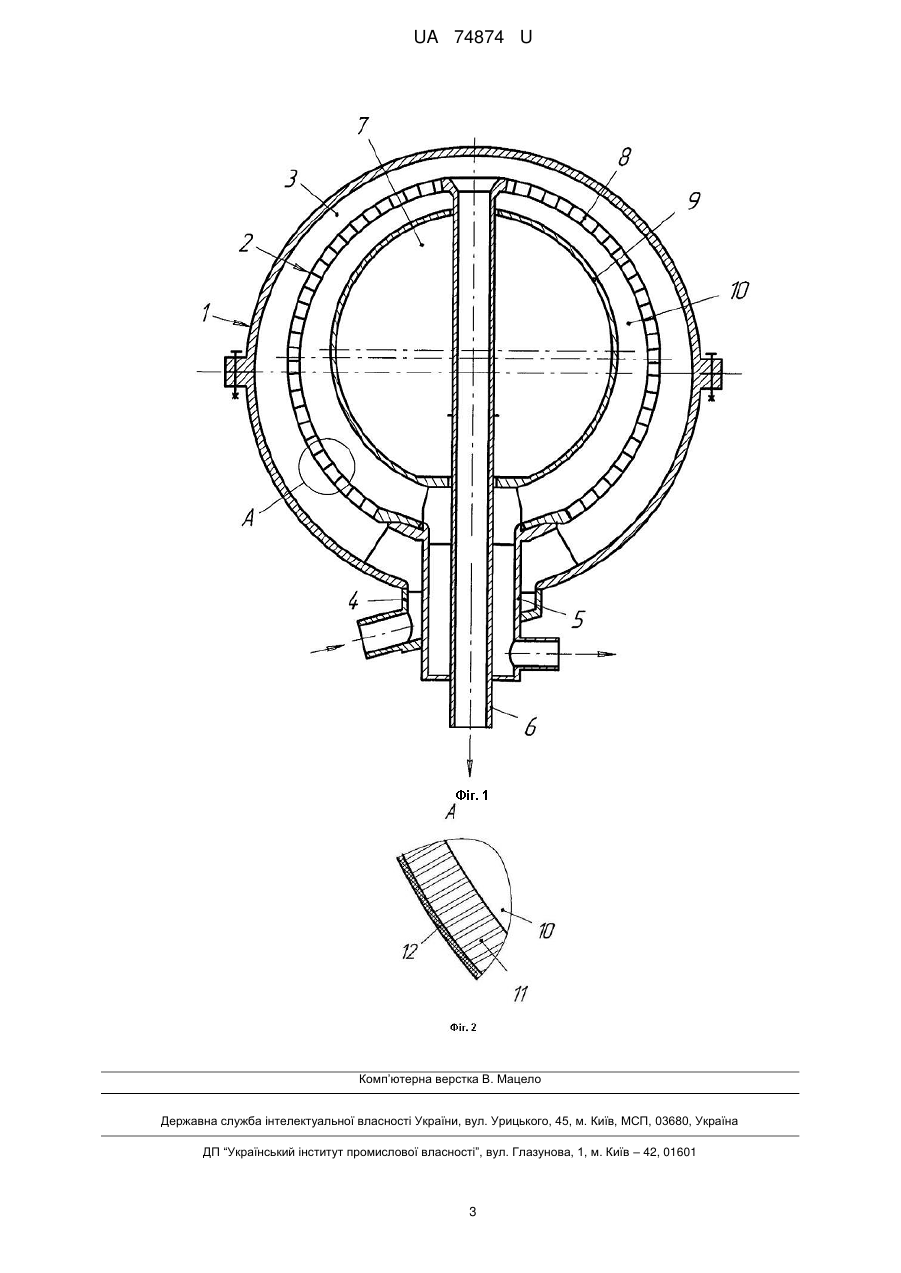

Реферат: UA 74874 U UA 74874 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для очищення рідини від механічних домішок і може бути використана для очищення технічної води, робочих рідин, нафтопродуктів, емульсій та інших рідин на підприємствах металургійної, хімічної, енергетичної, нафтопереробної та інших галузях промисловості. Відомий пристрій для відокремлення твердих речовин від потоку рідини, який утримує циліндричний корпус з розташованими на протилежних боках радіальними впускним і зливним патрубками та приєднаним знизу випускним патрубком, напрямний елемент і розташований у корпусі з кільцевим зазором циліндричний фільтроелемент з якнайменше однією непроникною зоною (Авт. свид. СССР № 1072790, МПК B01D25/24, опубл. в БИ № 5, 1964 г.). Недолік відомого пристрою полягає у недостатній продуктивності. Пояснюється це тим, що у ньому як фільтрувальна поверхня використовується тільки бокова поверхня циліндричного фільтроелемента, а його торцеві, плоскі, поверхні залишаються у цьому сенсі зайвими. Також відомо, що при однакових об'ємі та діаметрі у циліндрі і кулі, остання має площу бокової поверхні у 1,5 разу більшу, ніж циліндр. Тому, при однаковому виконанні перфорацій на цих поверхнях та однакових інших умов очищення рідини, фільтруюча здатність кульової поверхні також у 1,5 разу більша, чим циліндричної. Тобто, у фільтроелемента з кулеподібною поверхнею, наглядне підвищення продуктивності. Найбільш близьким до запропонованої моделі за технічною суттю і досягнутим результатом є очисник потоку рідини, який утримує кулеподібний рознімний у горизонтальній площині корпус з розташованими співвісно вертикальній осі впускним, зливним і випускним патрубками та розміщений у корпусі з зазором до його внутрішньої кулеподібної поверхні кулеподібний фільтроелемент (Патент України № 83407, МПК (2006) B01D29/11, 35/30. Бюл. № 13, 2008 р.). Недолік його полягає у підвищених втратах тиску рідини і недостатній тонкості очищення. Перше пов'язано з тим, що в очиснику від входу до виходу має місце значна зміна швидкості рідини, особливо у порожнині фільтроелемента, а друге з тим, що перфорована поверхня не може забезпечити значну тонкість очищення, наприклад до 5 мкм, що також стримує використання високопродуктивних кульових очисників. Задачею корисної моделі є удосконалення конструкції очисника потоку рідини, у якому, завдяки наявності додаткових заходів, досягається зниження втрат тиску рідини і підвищення тонкості її очищення та розширення можливостей використання запропонованого очисника. Поставлена задача вирішується тим, що у очиснику потоку рідини, який утримує кулеподібний рознімний у горизонтальній площині корпус з розташованими співвісно вертикальній осі впускним, зливним і випускним патрубками та розміщений у корпусі з зазором до його внутрішньої кулеподібної поверхні кулеподібний фільтроелемент, згідно з корисною моделлю, фільтроелемент додатково обладнаний кулеподібним непроникним екраном, розташованим до його внутрішньої поверхні з зазором з відкритим нижнім кінцем, сполученим з порожниною випускного патрубка, крім того, проникна поверхня фільтроелемента виконана із пористого матеріалу, наприклад з кераміки, а пористий матеріал зовні покритий нанесеним фільтруючим шаром. На фіг. 1 показаний один з варіантів запропонованого очисника потоку рідини, вертикальний розріз; на фіг. 2 - вузол А фільтроелемента. Очисник утримує рознімний у горизонтальній площині корпус 1 з кульовою внутрішньою поверхнею, у якому встановлений з можливістю зняття фільтроелемент 2 з кульовою зовнішньою поверхнею, котра розташована до кульової внутрішньої поверхні корпусу 1 з зазором 3, сполученим з приладнаним до низу корпусу 1 впускним патрубком 4, у якому коаксіально розміщений випускний патрубок 5, у якому теж коаксіально розташований зливний патрубок 6, вхідний кінець якого виступає у порожнину 7 фільтроелемента 2 на всю його вишину і сполучає зливний патрубок 6 з верхньою часткою зазору 3 (фіг. 1). Фільтроелемент 2, впускний 4, випускний 5 і зливний 6 патрубки розміщені співвісно вертикальній осі корпусу 1, при цьому фільтроелемент 2 виконаний у вигляді кульової проникної поверхні 8 і розташованого в ній кульового непроникного екрана 9 з зазором 10 з відкритим для фільтрату кінцем, сполученим з випускним патрубком 5. До того ж, кульова проникна поверхня 8 може бути виконана із пористого матеріалу 11, наприклад з кераміки, що теж може бути покритим нанесеним шаром 12 (фіг. 2). Очищену рідину під тиском та безперервним потоком подають у впускний патрубок 4, звідкіля вона надходить у вхід зазору 3, по якому далі рухається навколо кульової зовнішньої поверхні 8 фільтроелемента 2 у бік виходу з нього. Якщо при цьому більша частка умовно чистої рідини крізь перфорації чи пори поверхні 8 у вигляді фільтрату проникає у зазор 10 і через відкритий його кінець потрапляє у випускний патрубок 5, через який і залишає очисник. Частка рідини, так звана промивна, що разом з забрудненнями рухаються у бік виходу з зазору 1 UA 74874 U 5 10 15 20 25 30 3, досягають верхньої частки зазору 3 і далі потрапляють у зливний патрубок 6, через який потім залишають очисник. Фільтрат подається споживачу, а змивна рідина зливається в каналізацію або зворотний цикл, а також може подаватись споживачу, який має можливість її використання. Наявність непроникного екрана 9 і зазору 10 різко зменшує коливання зміни швидкості рідини усередині фільтроелемента 2, у порівнянні з прототипом, що знижує потребу у додаткових витратах тиску рідини на її рух зі швидкістю у зазорі 3, достатньою для здійснення гідродинамічного способу її очищення. Це пояснюється тим, що площа перерізу зазору 10 значно менша, ніж загальна площа порожнини фільтроелемента 2 і її значення відповідає умові, що швидкість фільтрату у очиснику після проникної поверхні більш-менш постійна. Крім того, при розробці очисника її можна змінювати без зміни габариту очисника. Виконання фільтроелемента 2 з пористого матеріалу та з покриттям його нанесеним фільтруючим шаром значно спрощує виготовлення його кулеподібної поверхні і покращує тонкість очищення рідини від забруднень, що відповідно зменшує вартість очисника і підвищує якість фільтрату, а разом розширює можливість застосування очисника. Таким чином запропоновані відмітні ознаки очисника разом з відомими забезпечують зниження втрат тиску рідини, підвищення тонкості очищення рідини і розширення використання запропонованого очисника потоку рідини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Очисник потоку рідини, який містить кулеподібний рознімний у горизонтальній площині корпус з розташованими співвісно вертикальній осі впускним, зливним і випускним патрубками та розміщений у корпусі з зазором до його внутрішньої кулеподібної поверхні кулеподібний фільтроелемент, який відрізняється тим, що фільтроелемент додатково обладнаний кулеподібним непроникним екраном, розташованим до його внутрішньої поверхні з зазором з відкритим нижнім кінцем, сполученим з порожниною випускного патрубка. 2. Очисник по п. 1, який відрізняється тим, що проникна поверхня фільтроелемента виконана із пористого матеріалу, наприклад з кераміки. 3. Очисник по п. 2, який відрізняється тим, що пористий матеріал зовні покритий нанесеним фільтруючим шаром. 2 UA 74874 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
