Застосування елементів насадки як бризкоуловлювача колонного масообмінного апарата

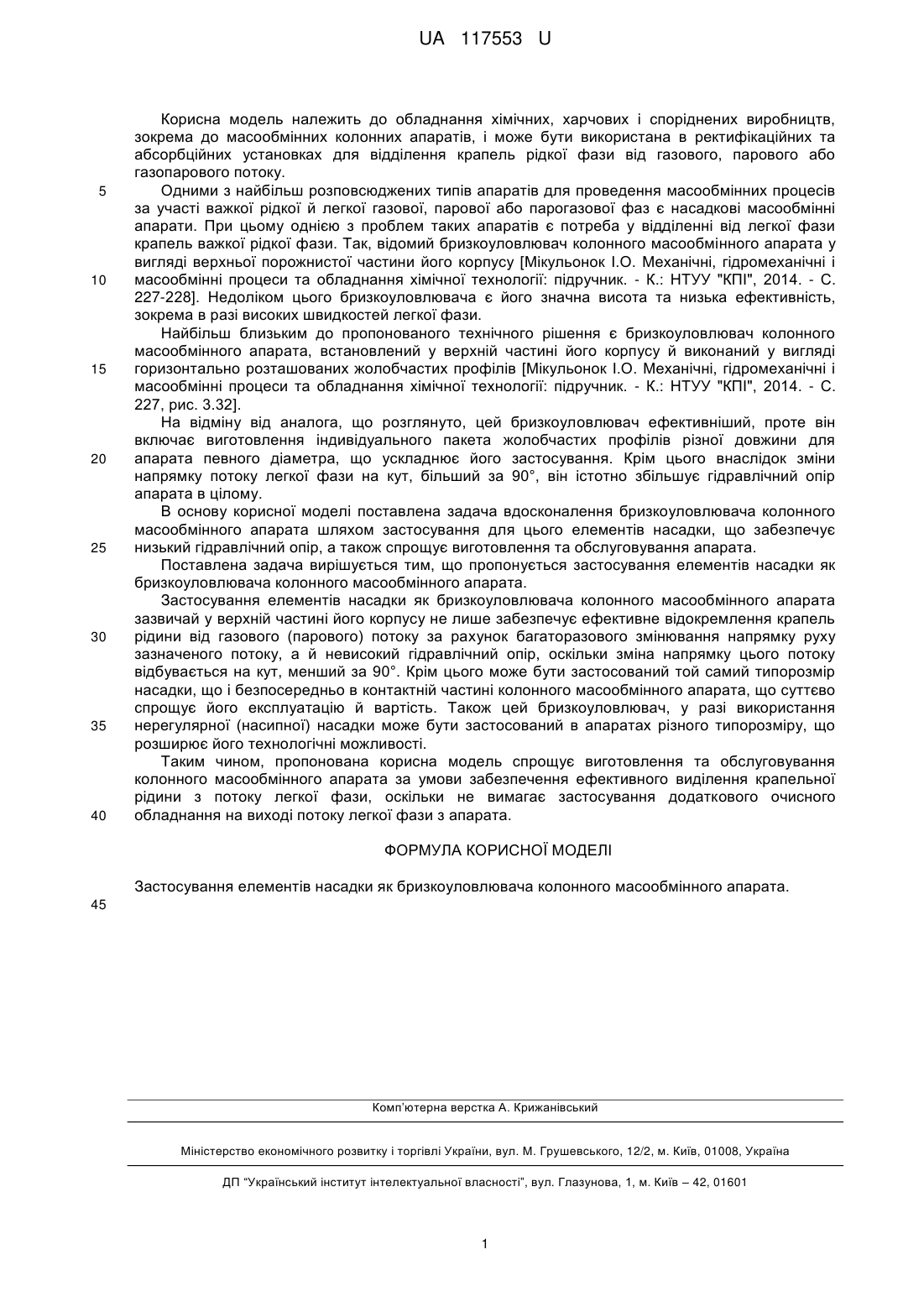

Реферат: Застосування елементів насадки як бризкоуловлювача колонного масообмінного апарата. UA 117553 U (12) UA 117553 U UA 117553 U 5 10 15 20 25 30 35 40 Корисна модель належить до обладнання хімічних, харчових і споріднених виробництв, зокрема до масообмінних колонних апаратів, і може бути використана в ректифікаційних та абсорбційних установках для відділення крапель рідкої фази від газового, парового або газопарового потоку. Одними з найбільш розповсюджених типів апаратів для проведення масообмінних процесів за участі важкої рідкої й легкої газової, парової або парогазової фаз є насадкові масообмінні апарати. При цьому однією з проблем таких апаратів є потреба у відділенні від легкої фази крапель важкої рідкої фази. Так, відомий бризкоуловлювач колонного масообмінного апарата у вигляді верхньої порожнистої частини його корпусу [Мікульонок І.О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підручник. - К.: НТУУ "КПІ", 2014. - С. 227-228]. Недоліком цього бризкоуловлювача є його значна висота та низька ефективність, зокрема в разі високих швидкостей легкої фази. Найбільш близьким до пропонованого технічного рішення є бризкоуловлювач колонного масообмінного апарата, встановлений у верхній частині його корпусу й виконаний у вигляді горизонтально розташованих жолобчастих профілів [Мікульонок І.О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підручник. - К.: НТУУ "КПІ", 2014. - С. 227, рис. 3.32]. На відміну від аналога, що розглянуто, цей бризкоуловлювач ефективніший, проте він включає виготовлення індивідуального пакета жолобчастих профілів різної довжини для апарата певного діаметра, що ускладнює його застосування. Крім цього внаслідок зміни напрямку потоку легкої фази на кут, більший за 90°, він істотно збільшує гідравлічний опір апарата в цілому. В основу корисної моделі поставлена задача вдосконалення бризкоуловлювача колонного масообмінного апарата шляхом застосування для цього елементів насадки, що забезпечує низький гідравлічний опір, а також спрощує виготовлення та обслуговування апарата. Поставлена задача вирішується тим, що пропонується застосування елементів насадки як бризкоуловлювача колонного масообмінного апарата. Застосування елементів насадки як бризкоуловлювача колонного масообмінного апарата зазвичай у верхній частині його корпусу не лише забезпечує ефективне відокремлення крапель рідини від газового (парового) потоку за рахунок багаторазового змінювання напрямку руху зазначеного потоку, а й невисокий гідравлічний опір, оскільки зміна напрямку цього потоку відбувається на кут, менший за 90°. Крім цього може бути застосований той самий типорозмір насадки, що і безпосередньо в контактній частині колонного масообмінного апарата, що суттєво спрощує його експлуатацію й вартість. Також цей бризкоуловлювач, у разі використання нерегулярної (насипної) насадки може бути застосований в апаратах різного типорозміру, що розширює його технологічні можливості. Таким чином, пропонована корисна модель спрощує виготовлення та обслуговування колонного масообмінного апарата за умови забезпечення ефективного виділення крапельної рідини з потоку легкої фази, оскільки не вимагає застосування додаткового очисного обладнання на виході потоку легкої фази з апарата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Застосування елементів насадки як бризкоуловлювача колонного масообмінного апарата. 45 Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
