Елемент насадки масообмінного апарата

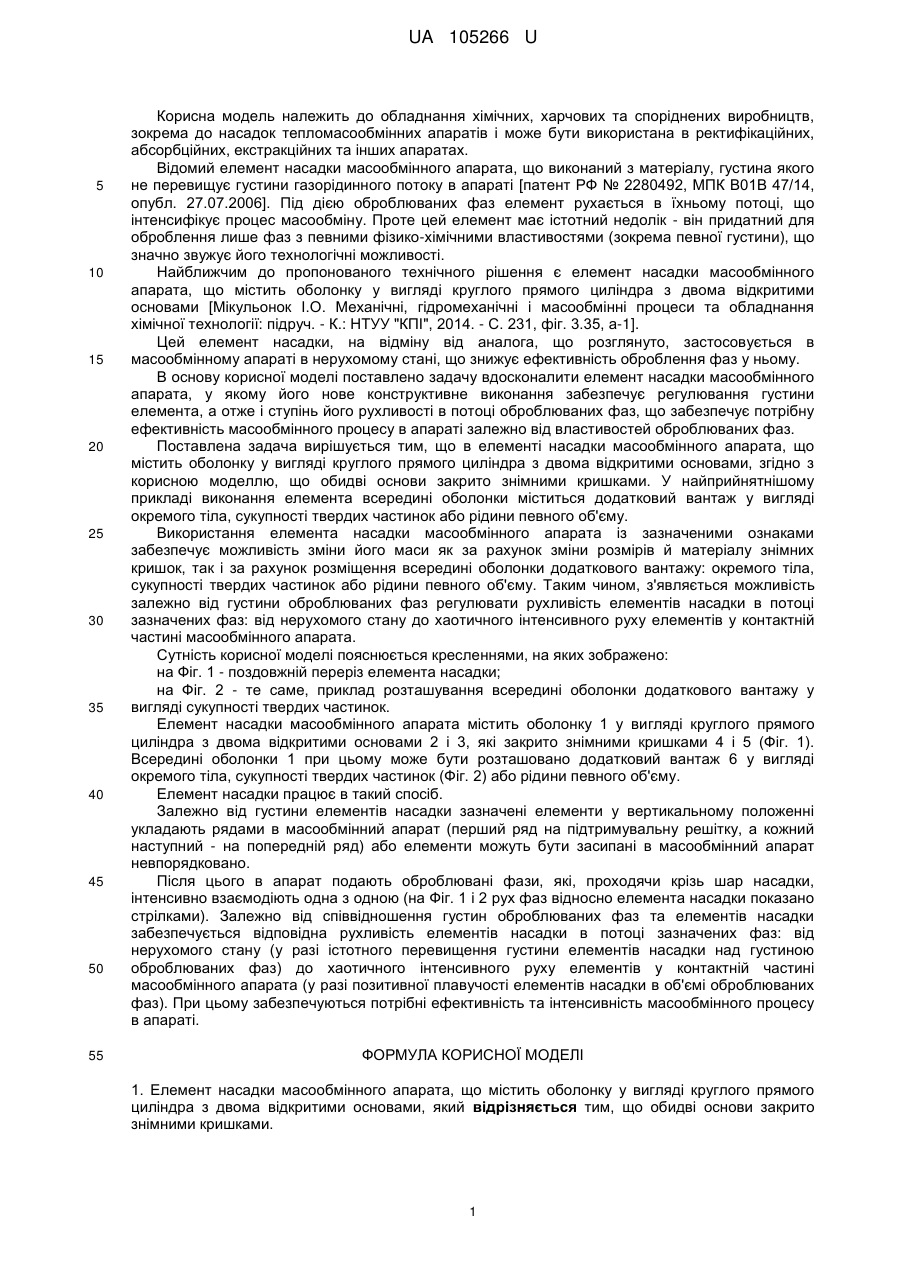

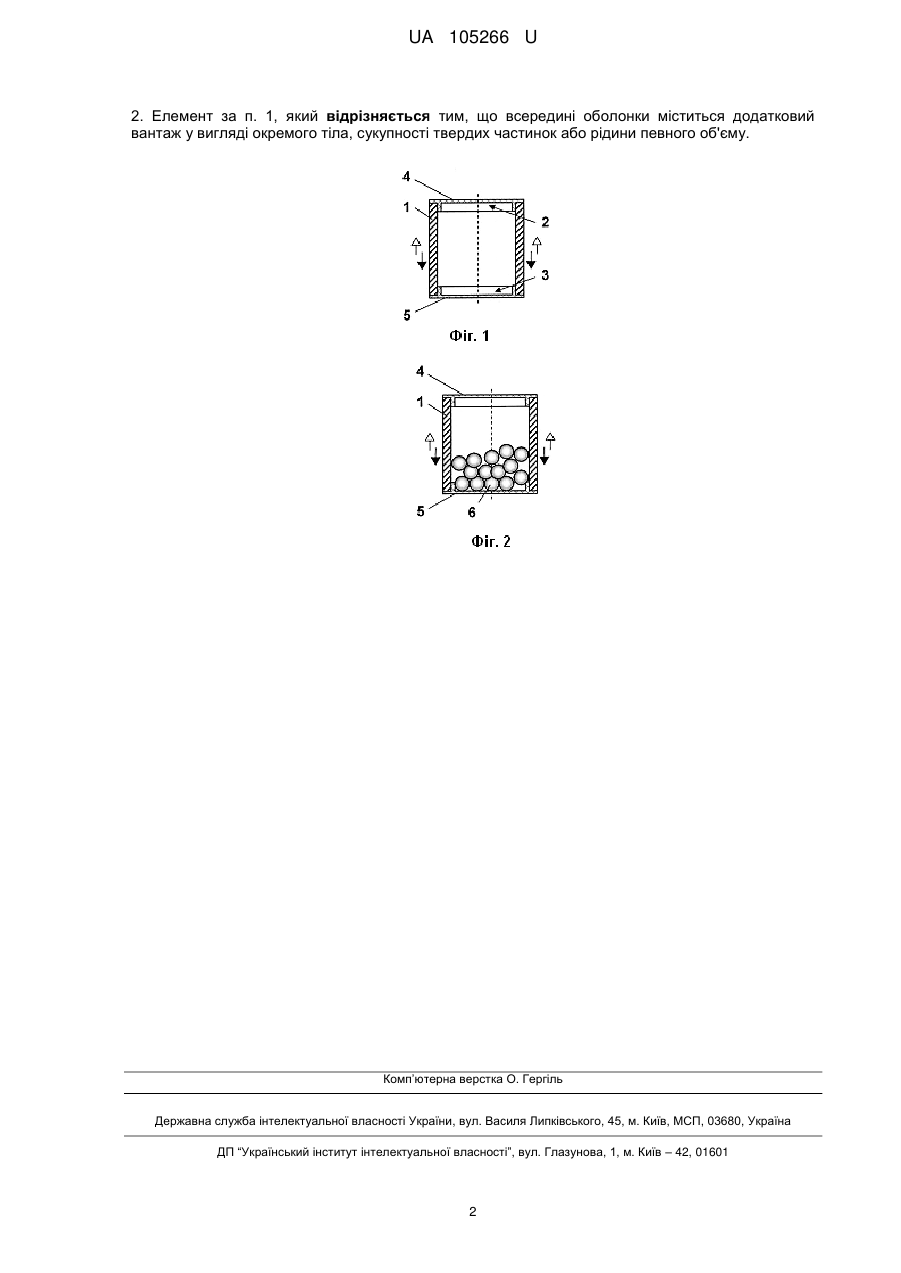

Реферат: UA 105266 U UA 105266 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання хімічних, харчових та споріднених виробництв, зокрема до насадок тепломасообмінних апаратів і може бути використана в ректифікаційних, абсорбційних, екстракційних та інших апаратах. Відомий елемент насадки масообмінного апарата, що виконаний з матеріалу, густина якого не перевищує густини газорідинного потоку в апараті [патент РФ № 2280492, МПК В01В 47/14, опубл. 27.07.2006]. Під дією оброблюваних фаз елемент рухається в їхньому потоці, що інтенсифікує процес масообміну. Проте цей елемент має істотний недолік - він придатний для оброблення лише фаз з певними фізико-хімічними властивостями (зокрема певної густини), що значно звужує його технологічні можливості. Найближчим до пропонованого технічного рішення є елемент насадки масообмінного апарата, що містить оболонку у вигляді круглого прямого циліндра з двома відкритими основами [Мікульонок І.О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підруч. - К.: НТУУ "КПІ", 2014. - С. 231, фіг. 3.35, а-1]. Цей елемент насадки, на відміну від аналога, що розглянуто, застосовується в масообмінному апараті в нерухомому стані, що знижує ефективність оброблення фаз у ньому. В основу корисної моделі поставлено задачу вдосконалити елемент насадки масообмінного апарата, у якому його нове конструктивне виконання забезпечує регулювання густини елемента, а отже і ступінь його рухливості в потоці оброблюваних фаз, що забезпечує потрібну ефективність масообмінного процесу в апараті залежно від властивостей оброблюваних фаз. Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, що містить оболонку у вигляді круглого прямого циліндра з двома відкритими основами, згідно з корисною моделлю, що обидві основи закрито знімними кришками. У найприйнятнішому прикладі виконання елемента всередині оболонки міститься додатковий вантаж у вигляді окремого тіла, сукупності твердих частинок або рідини певного об'єму. Використання елемента насадки масообмінного апарата із зазначеними ознаками забезпечує можливість зміни його маси як за рахунок зміни розмірів й матеріалу знімних кришок, так і за рахунок розміщення всередині оболонки додаткового вантажу: окремого тіла, сукупності твердих частинок або рідини певного об'єму. Таким чином, з'являється можливість залежно від густини оброблюваних фаз регулювати рухливість елементів насадки в потоці зазначених фаз: від нерухомого стану до хаотичного інтенсивного руху елементів у контактній частині масообмінного апарата. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній переріз елемента насадки; на Фіг. 2 - те саме, приклад розташування всередині оболонки додаткового вантажу у вигляді сукупності твердих частинок. Елемент насадки масообмінного апарата містить оболонку 1 у вигляді круглого прямого циліндра з двома відкритими основами 2 і 3, які закрито знімними кришками 4 і 5 (Фіг. 1). Всередині оболонки 1 при цьому може бути розташовано додатковий вантаж 6 у вигляді окремого тіла, сукупності твердих частинок (Фіг. 2) або рідини певного об'єму. Елемент насадки працює в такий спосіб. Залежно від густини елементів насадки зазначені елементи у вертикальному положенні укладають рядами в масообмінний апарат (перший ряд на підтримувальну решітку, а кожний наступний - на попередній ряд) або елементи можуть бути засипані в масообмінний апарат невпорядковано. Після цього в апарат подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною (на Фіг. 1 і 2 рух фаз відносно елемента насадки показано стрілками). Залежно від співвідношення густин оброблюваних фаз та елементів насадки забезпечується відповідна рухливість елементів насадки в потоці зазначених фаз: від нерухомого стану (у разі істотного перевищення густини елементів насадки над густиною оброблюваних фаз) до хаотичного інтенсивного руху елементів у контактній частині масообмінного апарата (у разі позитивної плавучості елементів насадки в об'ємі оброблюваних фаз). При цьому забезпечуються потрібні ефективність та інтенсивність масообмінного процесу в апараті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Елемент насадки масообмінного апарата, що містить оболонку у вигляді круглого прямого циліндра з двома відкритими основами, який відрізняється тим, що обидві основи закрито знімними кришками. 1 UA 105266 U 2. Елемент за п. 1, який відрізняється тим, що всередині оболонки міститься додатковий вантаж у вигляді окремого тіла, сукупності твердих частинок або рідини певного об'єму. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
