Формула / Реферат

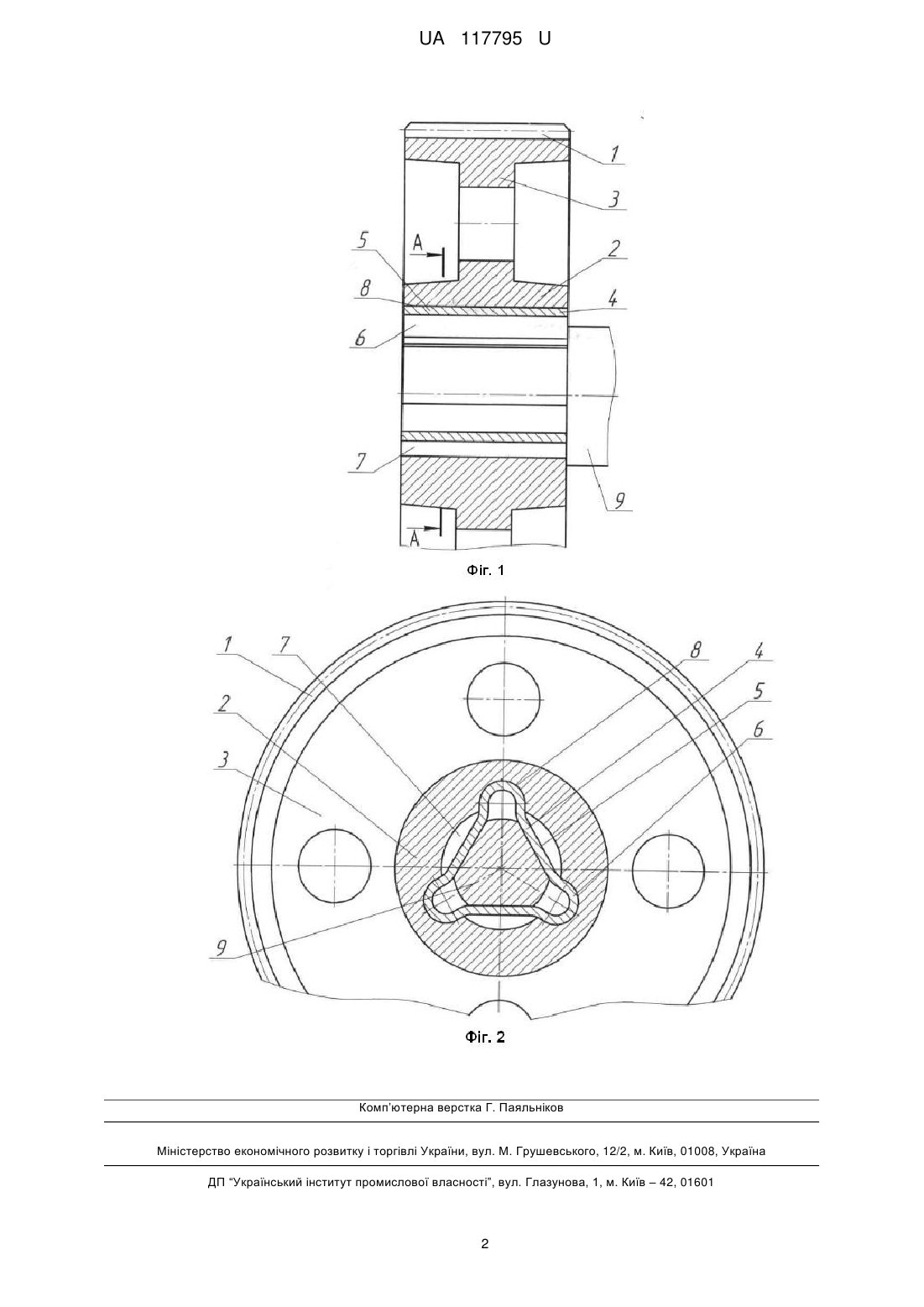

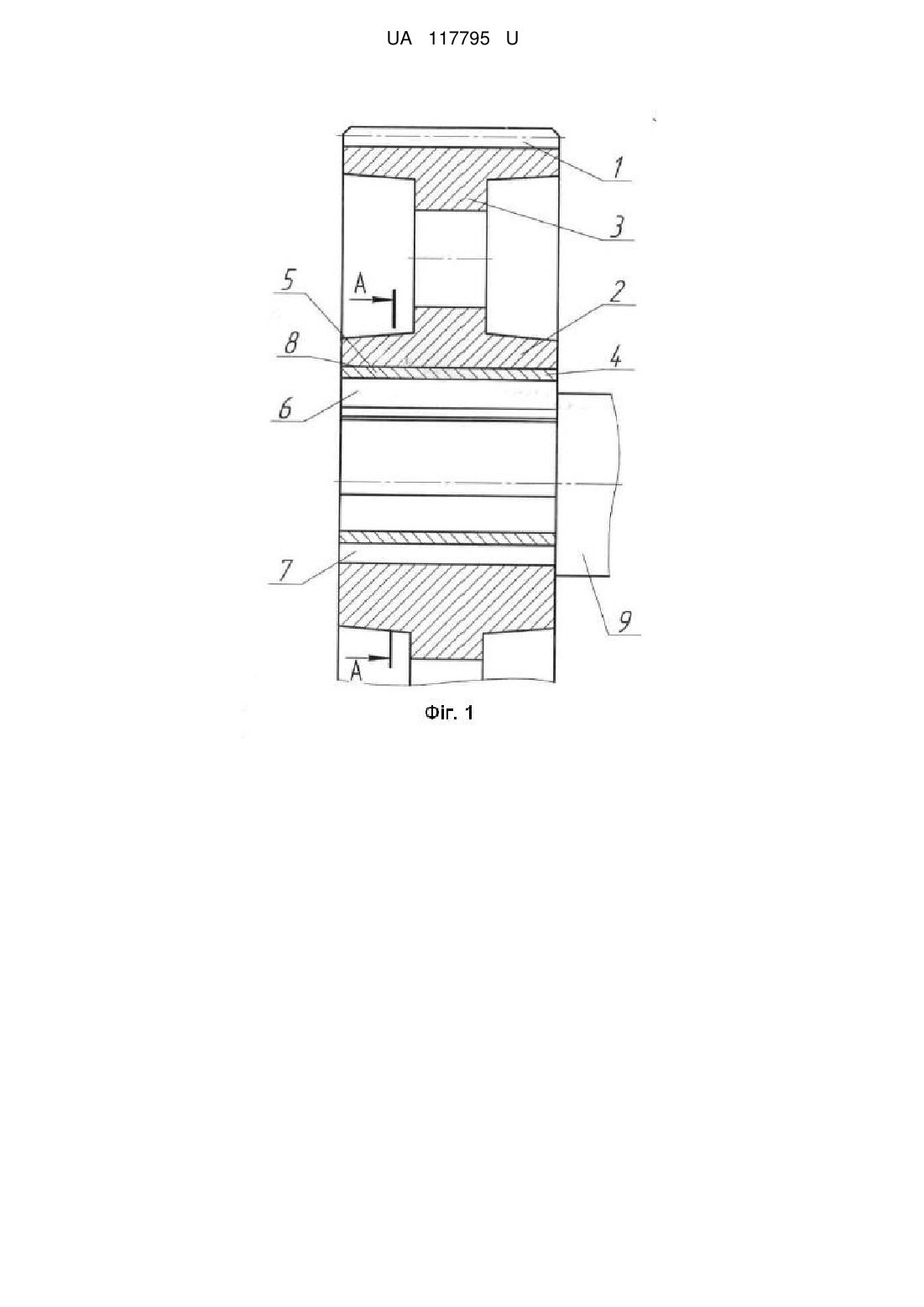

Зубчасте колесо, що містить зубчастий вінець і маточину, з'єднані між собою, яке відрізняється тим, що зубчатий вінець виконаний заодно з маточиною, а у маточині встановлена профільна втулка з поперечним перерізом у вигляді рівностороннього трикутника з порожнистими підковоподібними вершинами, три ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини для профільного трикутного з'єднання з валом, причому на валу грані профільного трикутного з'єднання можуть бути у вигляді лисок.

Текст

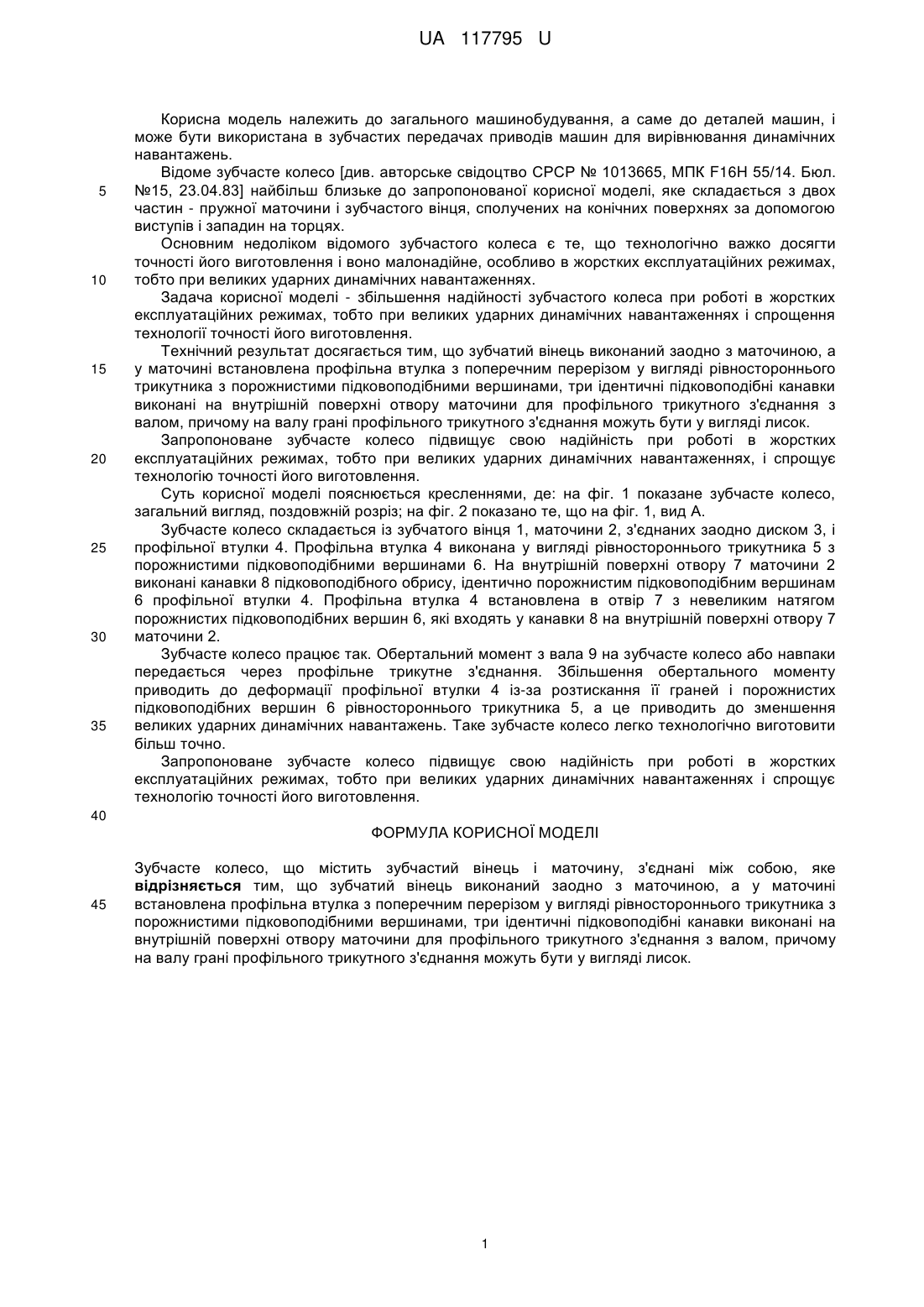

Реферат: Зубчасте колесо містить зубчастий вінець і маточину, з'єднані між собою. При цьому зубчатий вінець виконаний заодно з маточиною, а у маточині встановлена профільна втулка з поперечним перерізом у вигляді рівностороннього трикутника з порожнистими підковоподібними вершинами, три ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини для профільного трикутного з'єднання з валом, причому на валу грані профільного трикутного з'єднання можуть бути у вигляді лисок. UA 117795 U (54) ЗУБЧАСТЕ КОЛЕСО UA 117795 U UA 117795 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до деталей машин, і може бути використана в зубчастих передачах приводів машин для вирівнювання динамічних навантажень. Відоме зубчасте колесо [див. авторське свідоцтво СРСР № 1013665, МПК F16H 55/14. Бюл. №15, 23.04.83] найбільш близьке до запропонованої корисної моделі, яке складається з двох частин - пружної маточини і зубчастого вінця, сполучених на конічних поверхнях за допомогою виступів і западин на торцях. Основним недоліком відомого зубчастого колеса є те, що технологічно важко досягти точності його виготовлення і воно малонадійне, особливо в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. Задача корисної моделі - збільшення надійності зубчастого колеса при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і спрощення технології точності його виготовлення. Технічний результат досягається тим, що зубчатий вінець виконаний заодно з маточиною, а у маточині встановлена профільна втулка з поперечним перерізом у вигляді рівностороннього трикутника з порожнистими підковоподібними вершинами, три ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини для профільного трикутного з'єднання з валом, причому на валу грані профільного трикутного з'єднання можуть бути у вигляді лисок. Запропоноване зубчасте колесо підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях, і спрощує технологію точності його виготовлення. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показане зубчасте колесо, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, вид А. Зубчасте колесо складається із зубчатого вінця 1, маточини 2, з'єднаних заодно диском 3, і профільної втулки 4. Профільна втулка 4 виконана у вигляді рівностороннього трикутника 5 з порожнистими підковоподібними вершинами 6. На внутрішній поверхні отвору 7 маточини 2 виконані канавки 8 підковоподібного обрису, ідентично порожнистим підковоподібним вершинам 6 профільної втулки 4. Профільна втулка 4 встановлена в отвір 7 з невеликим натягом порожнистих підковоподібних вершин 6, які входять у канавки 8 на внутрішній поверхні отвору 7 маточини 2. Зубчасте колесо працює так. Обертальний момент з вала 9 на зубчасте колесо або навпаки передається через профільне трикутне з'єднання. Збільшення обертального моменту приводить до деформації профільної втулки 4 із-за розтискання її граней і порожнистих підковоподібних вершин 6 рівностороннього трикутника 5, а це приводить до зменшення великих ударних динамічних навантажень. Таке зубчасте колесо легко технологічно виготовити більш точно. Запропоноване зубчасте колесо підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і спрощує технологію точності його виготовлення. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Зубчасте колесо, що містить зубчастий вінець і маточину, з'єднані між собою, яке відрізняється тим, що зубчатий вінець виконаний заодно з маточиною, а у маточині встановлена профільна втулка з поперечним перерізом у вигляді рівностороннього трикутника з порожнистими підковоподібними вершинами, три ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини для профільного трикутного з'єднання з валом, причому на валу грані профільного трикутного з'єднання можуть бути у вигляді лисок. 1 UA 117795 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: F16H 55/14

Мітки: колесо, зубчасте
