Засувка шиберна

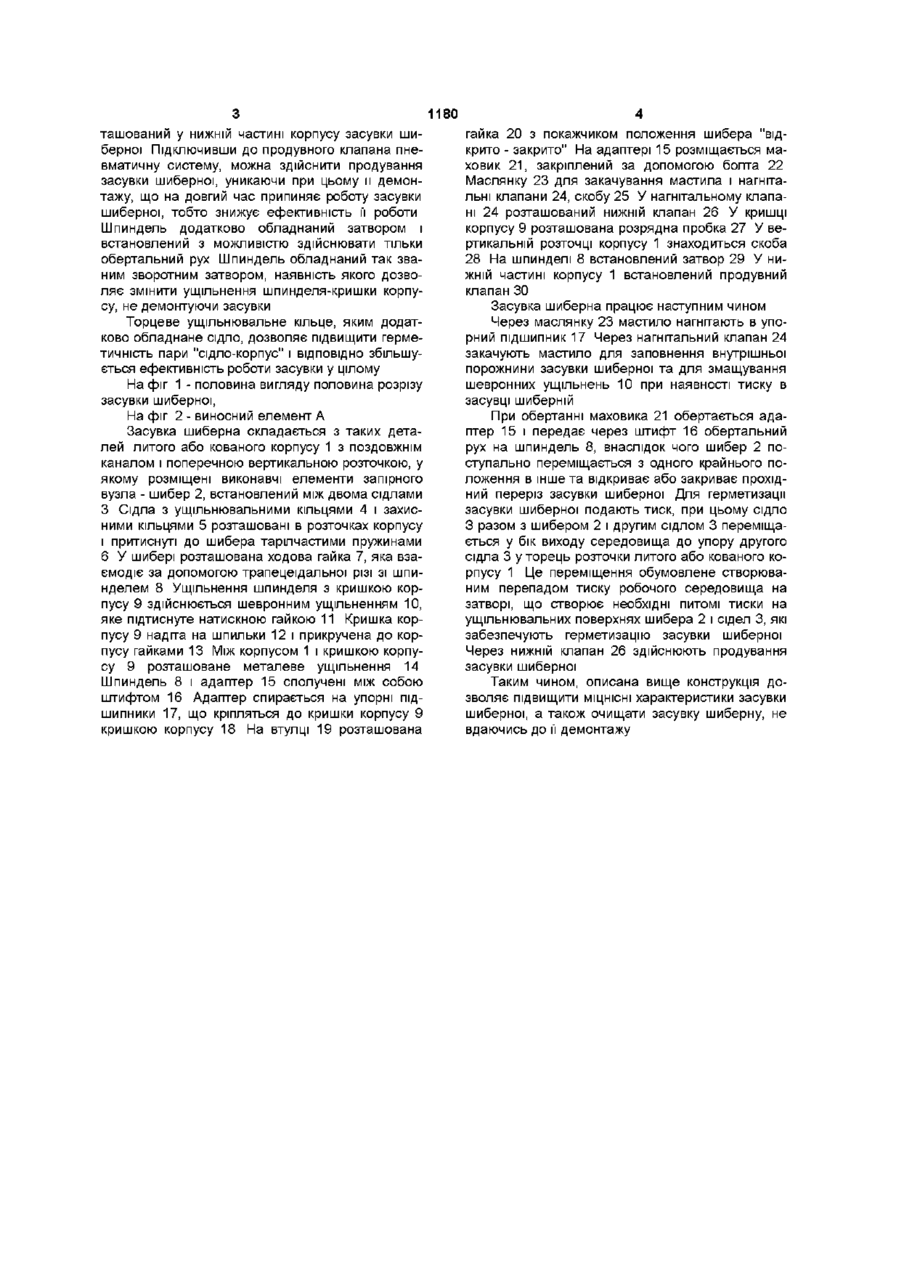

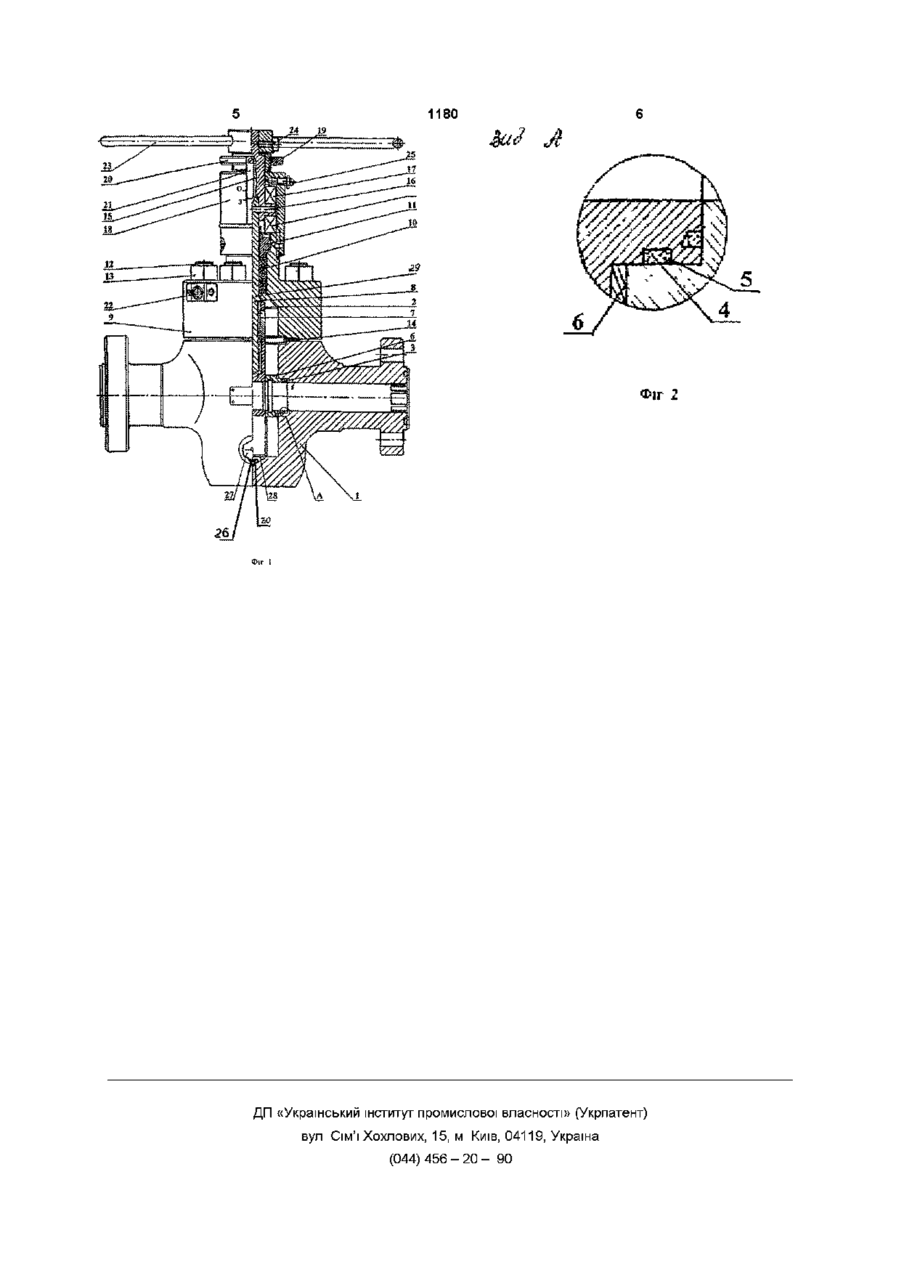

1 Засувка шиберна, що містить корпус з поздовжнім каналом і вертикальною розточкою, у якому розміщені шибер, встановлений між двома сідлами, сідла з ущільнювальними і захисними кільцями, шпиндель, яка відрізняється тим, що корпус виконаний суцільнокованим або суцільнолитим, при цьому у нижній частині корпусу з встановленими в ньому сідлами розміщений нагнітальний клапан, а шпиндель обладнаний затвором і встановлений з можливістю здійснювати обертальний рух 2 Засувка шиберна за п 1, яка відрізняється тим, що сідло додатково обладнане торцевим ущільнювальним кільцем 3 Засувка шиберна за п 2, яка відрізняється тим, що у поперечному перерізі ущільнювальне кільце виконано у вигляді прямокутника Корисна модель стосується виробництва трубопровідної арматури високого тиску, гирлового і фонтанного устаткування для видобутку нафти та газу Відома засувка шиберна розробки АзІНМАШ м Баку кресл 84 ЗМ 000, прийнята за прототип Засувка шиберна містить зварний корпус з поздовжнім каналом і поперечною вертикальною розточкою, у якій розміщені виконавчі елементи запірного вузла - шибер, встановлений між двома сідлами Сідла з ущільнювальними кільцями і захисними кільцями розташовані в розточках корпусу і притиснуті до шибера тарілчастими пружинами У шибері розташована ходова гайка, яка взаємодіє за допомогою трапецеїдальної різі зі шпинделем Ущільнення шпинделя з кришкою здійснюється шевронним ущільненням, яке підтиснуте натискною гайкою Кришка корпусу надіта на шпильки і прикручена до корпусу гайками Ущільнення корпус-кришка виконане за допомогою прокладки Шпиндель і адаптер сполучені між собою штифтом Адаптер спирається на упорні підшипники, які кріпляться до кришки корпусу кришкою ПІДШИПНИКІВ На хвостовику адаптера болтом закріплений маховик лення деталі, що дозволяє здійснювати продування засувки шиберної без демонтажу Поставлена задача вирішується тим, що засувка шиберна, яка містить корпус з поздовжнім каналом і вертикальною розточкою, у якому розміщені шибер, встановлений між двома сідлами, сідла з ущільнювальними і захисними кільцями, шпиндель, ВІДПОВІДНО до корисної моделі, корпус виконаний суцільнокованим або суцільнолитим, при цьому у нижній частині корпусу з встановленими в ньому сідлами розміщений продувний клапан, а шпиндель обладнаний затвором і встановлений з можливістю здійснювати обертальний рух Сідло обладнане торцевим ущільнювальним кільцем Поперечний переріз ущільнювального кільця виконаний у вигляді прямокутника У засувці, розробленій АзІНМАШем м Баку кресл 84 ЗМ 000, корпус виконаний зварним Зварний шов є концентратором напруження, що при високому тиску може призвести до руйнування корпусу засувки шиберної Одержання корпусу куванням або литтям дозволяє багатократно збільшити МІЦНІСНІ характеристики останнього, що збільшує ефективність роботи засувки шиберної У процесі проходження робочого середовища через засувку шиберну відбувається засмічення останньої через наявність у робочому середовищі супутніх елементів Для того, щоб забезпечити видалення часток сміття без демонтажу, у засувці шиберній передбачений продувний клапан, роз Недоліком прототипу є його недостатньо висока ефективність роботи В основу корисної моделі поставлена задача підвищення ефективності роботи засувки шиберної шляхом зміни конструкції корпусу, встанов О 00 1180 ташований у нижній частині корпусу засувки шиберної Підключивши ДО продувного клапана пневматичну систему, можна здійснити продування засувки шиберної, уникаючи при цьому и демонтажу, що на довгий час припиняє роботу засувки шиберної, тобто знижує ефективність її роботи Шпиндель додатково обладнаний затвором і встановлений з можливістю здійснювати тільки обертальний рух Шпиндель обладнаний так званим зворотним затвором, наявність якого дозволяє змінити ущільнення шпинделя-кришки корпусу, не демонтуючи засувки Торцеве ущільнювальне кільце, яким додатково обладнане сідло, дозволяє підвищити герметичність пари "сідло-корпус" і ВІДПОВІДНО збільшується ефективність роботи засувки у цілому На фіг 1 - половина вигляду половина розрізу засувки шиберної, На фіг 2 - виносний елемент А Засувка шиберна складається з таких деталей литого або кованого корпусу 1 з поздовжнім каналом і поперечною вертикальною розточкою, у якому розміщені виконавчі елементи запірного вузла - шибер 2, встановлений між двома сідлами З Сідла з ущільнювальними кільцями 4 і захисними кільцями 5 розташовані в розточках корпусу і притиснуті до шибера тарілчастими пружинами 6 У шибері розташована ходова гайка 7, яка взаємодіє за допомогою трапецеїдальної різі зі шпинделем 8 Ущільнення шпинделя з кришкою корпусу 9 здійснюється шевронним ущільненням 10, яке підтиснуте натискною гайкою 11 Кришка корпусу 9 надіта на шпильки 12 і прикручена до корпусу гайками 13 Між корпусом 1 і кришкою корпусу 9 розташоване металеве ущільнення 14 Шпиндель 8 і адаптер 15 сполучені між собою штифтом 16 Адаптер спирається на упорні підшипники 17, що кріпляться до кришки корпусу 9 кришкою корпусу 18 На втулці 19 розташована гайка 20 з покажчиком положення шибера "відкрито - закрито" На адаптері 15 розміщається маховик 21, закріплений за допомогою болта 22 Маслянку 23 для закачування мастила і нагнітальні клапани 24, скобу 25 У нагнітальному клапані 24 розташований нижній клапан 26 У кришці корпусу 9 розташована розрядна пробка 27 У вертикальній розточці корпусу 1 знаходиться скоба 28 На шпинделі 8 встановлений затвор 29 У нижній частині корпусу 1 встановлений продувний клапан ЗО Засувка шиберна працює наступним чином Через маслянку 23 мастило нагнітають в упорний підшипник 17 Через нагнітальний клапан 24 закачують мастило для заповнення внутрішньої порожнини засувки шиберної та для змащування шевронних ущільнень 10 при наявності тиску в засувці шиберній При обертанні маховика 21 обертається адаптер 15 і передає через штифт 16 обертальний рух на шпиндель 8, внаслідок чого шибер 2 поступально переміщається з одного крайнього положення в інше та відкриває або закриває прохідний переріз засувки шиберної Для герметизації засувки шиберної подають тиск, при цьому сідло З разом з шибером 2 і другим сідлом 3 переміщається у бік виходу середовища до упору другого сідла 3 у торець розточки литого або кованого корпусу 1 Це переміщення обумовлене створюваним перепадом тиску робочого середовища на затворі, що створює необхідні питомі тиски на ущільнювальних поверхнях шибера 2 і сідел 3, які забезпечують герметизацію засувки шиберної Через нижній клапан 26 здійснюють продування засувки шиберної Таким чином, описана вище конструкція дозволяє підвищити МІЦНІСНІ характеристики засувки шиберної, а також очищати засувку шиберну, не вдаючись до її демонтажу 1180 Фіг 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
