Арматура фонтанна

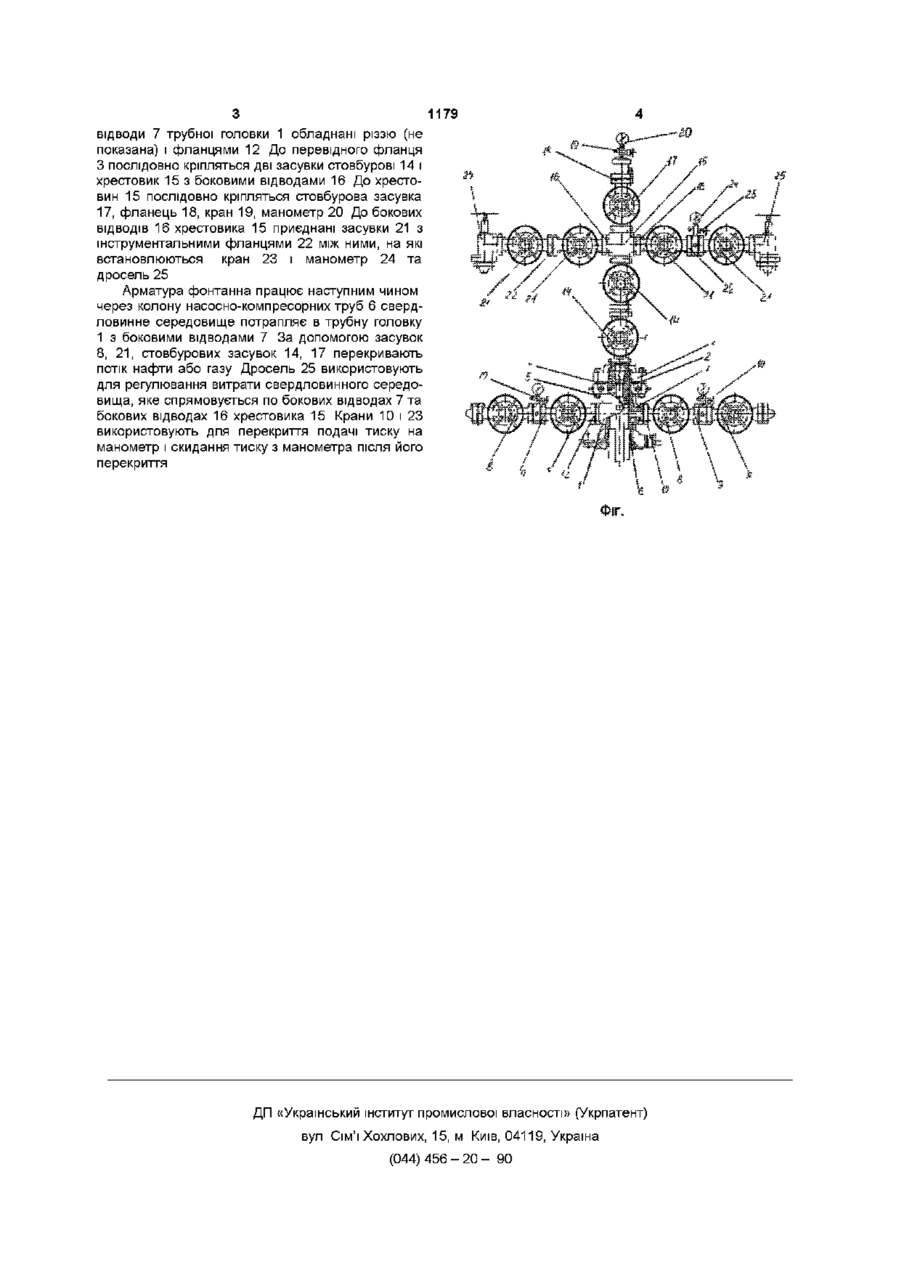

Арматура фонтанна, що містить трубну головку з боковими відводами та встановленим в ній нагнітальним клапаном, до верхнього фланця якої через металеву прокладку приєднаний перевідний фланець, насосно-компресорні труби, хрестовик з боковими відводами, кран, манометр і дросель, яка відрізняється тим, що щонайменше на одному боковому ВІДВОДІ трубної головки і/або щонайменше на одному боковому ВІДВОДІ хрестовика виконана різь Корисна модель стосується виробництва трубопровідної арматури високого тиску і призначена для герметизації гирла нафтових та газових свердловин, підвішування свердловинних трубопроводів, контролю і регулювання роботи свердловини, перекриття і продукції, що спрямовується в магістраль, а також для проведення необхідних технологічних операцій Відома арматура фонтанна, прийнята за прототип (ВАТ «Турбогаз», кресл 205 00 00), що містить трубну головку, до верхнього фланця якої через металеву прокладку приєднаний перевідний фланець, у трубній головці також розташовані насосно-компресорні труби, перевідний фланець, хрестовик, кран, манометр і дросель У трубній головці встановлений нагнітальний клапан Недоліком прототипу є його недостатньо висока ефективність роботи через неможливість заміни запірних пристроїв під тиском В основу корисної моделі поставлена задача підвищення ефективності роботи арматури фонтанної шляхом удосконалення її конструктивних елементів Поставлена задача вирішується тим, що арматура фонтанна, що містить трубну головку з боковими відводами, до верхнього фланця якої через металеву прокладку приєднаний перевідний фланець, насосно-компресорні труби, хрестовин з боковими відводами, кран, манометр і дросель, ВІДПОВІДНО до корисної моделі, щонайменше на одному боковому ВІДВОДІ трубної головки виконана різь і/або щонайменше на одному боковому ВІДВО ДІ хрестовим виконана різь У трубній головці встановлений нагнітальний клапан В арматурі фонтанній, розробленій ВАТ «Турбогаз», при заміні запірних пристроїв виникає необхідність зняття тиску і, ВІДПОВІДНО, призупинення роботи свердловини у цілому У даному технічному вирішенні на бокових відводах трубної головки виконана різь, призначена для встановлення пристосування, наприклад, пробки зі зворотним клапаном, забезпечуючого заміну запірних пристроїв під тиском, що позбавляє необхідності призупинення роботи свердловини і, отже, підвищує ефективність роботи арматури фонтанної Крім цього, у нижній частині трубної головки встановлюється нагнітальний клапан, що дозволяє виконувати опресування фланцевого з'єднання, контроль герметичності і дозволяє відновити порушену герметичність ущільнення шляхом нагнітання спеціальної ущільнювальної пасти Таким чином, всі з перелічених ознак працюють на виконання поставленої задачі На фігурі подане креслення арматури фонтанної Арматура фонтанна включає такі деталі і вузли в основі конструкції знаходиться трубна головка 1, до верхнього фланця якої (не показаний) через металеву прокладку 2 приєднаний перевідний фланець 3 шпильками 4 і гайками 5 У трубній головці 1 розташована колона насоснокомпресорних труб 6 Трубна головка 1 містить два бокових відводи 7 для приєднання засувок 8 та інструментальних фланців 9 між ними, на які встановлюються кран 10 і манометр 11 Бокові о> 1179 відводи 7 трубної головки 1 обладнані різзю (не показана) і фланцями 12 До перевідного фланця З послідовно кріпляться дві засувки стовбурові 14 і хрестовик 15 з боковими відводами 16 До хрестовин 15 послідовно кріпляться стовбурова засувка 17, фланець 18, кран 19, манометр 20 До бокових ВІДВОДІВ 16 хрестовика 15 приєднані засувки 21 з інструментальними фланцями 22 між ними, на які встановлюються кран 23 і манометр 24 та дросель 25 Арматура фонтанна працює наступним чином через колону насосно-компресорних труб 6 свердловинне середовище потрапляє в трубну головку 1 з боковими відводами 7 За допомогою засувок 8, 21, стовбурових засувок 14, 17 перекривають потік нафти або газу Дросель 25 використовують для регулювання витрати свердловинного середовища, яке спрямовується по бокових відводах 7 та бокових відводах 16 хрестовика 15 Крани 10 і 23 використовують для перекриття подачі тиску на манометр і скидання тиску з манометра після його перекриття ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
