Засувка клинова для об’єктів атомної енергії з умовним проходом ду 300,400.

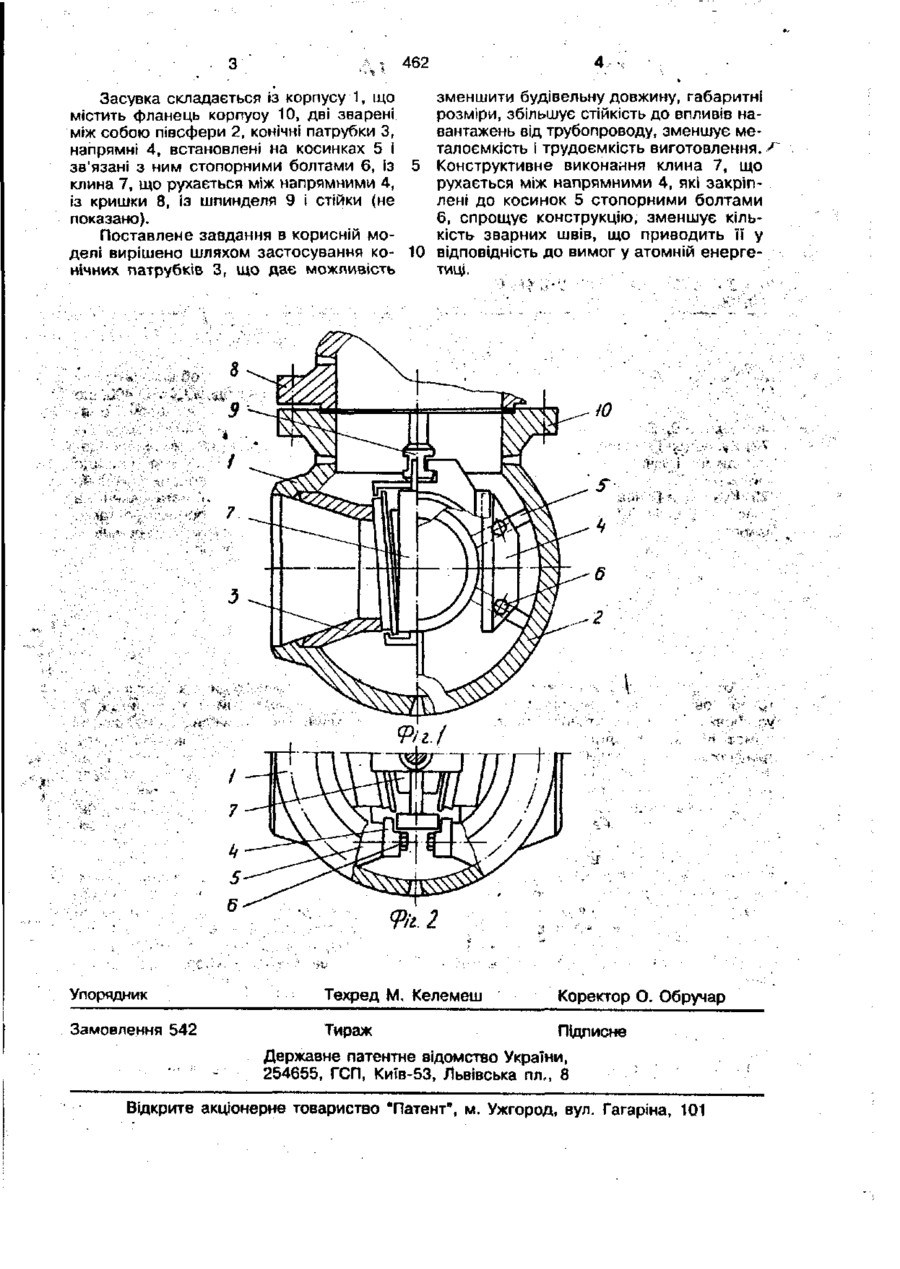

UA УКРАЇНА ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО (19) Ч«/#\ (II) (51)6 F 16 К 3/30 462 (13) U ОПИС ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) ЗАСУВКА КЛИНОВА ДЛЯ ОБ'ЄКТІВ АТОМНОЇ ЕНЕРГІЇ З УМОВНИМ ПРОХОДОМ ДУ 300,400 (21) 98105647/К (22) 27.10.98 А (24) 29.12.99 (46) 29.12.99. Бюл. № 8 (72) Кузнецов Геннадій Дмитрович, Володимир Ілліч, Вишиванюк Юрій лайович (73) Кузнецов Геннадій Дмитрович, Володимир Ілліч, Вишиванюк Юрій лайович 'л-*Магас МикоМагас Мико Корисна модель відноситься до трубопровідної арматури і призначена для установки на атомних станціях, як запірний пристрій, в технологічних лініях, що транспортують циркуляційну воду, пару, технічну воду, дистилят, теплоносій першого контуру, живильну воду, і може бути використана в інших системах з підвищеними вимогами до надійності і безпеки експлуатації. Відомі засувки, що складаються із корпусу кульової форми, еліптичної кришки, стійки, з'єднаних між собою через фланці шпильками, шпинделя та клина, що перекриває потік середовища. [Гуревич Д . Ф . , Ширяев В.В., Пайкин И.Х. Арматура атомних електростанцій. Энергоиздат, 1982]. Найбільш близькими по технічній суті є засувки, що складаються з корпусу, який містить зварені між собою півсфери, вварені циліндричні патрубки, напрямні, розташовані на шві зварки півсфер, по яких рухається клин, з кришки, яка скла (57) Засувка клинова для об'єктів атомної енергії з умовним проходом Ду 300,400, що складається із корпусу кульової форми, еліптичної кришки, стійки, з'єднаних між собою через фланці шпильками, клина і шпинделя, яка в і д р і з н я є т ь с я тим, що в корпусі із внутрішньої сторони виконано КОНІЧНІ патрубки, напрямні встановлені на косинках і закріплені стопорними болтами, а клин виконаний з можливістю переміщення між напрямними в корпусі. дається із еліптичного днища, втулки сальника з фланцем, стійки та шпинделя. Корпус, кришка і стійка з'єднані через фланці шпильками. Проте у даної засувки велика будівельна довжина, обмежений доступ до контролю основного шва зварки півсфер через розташовані на мЫому напрямні, недостатня жорсткість засувки до впливу навантажень від трубопроводу. [Технічні умови ТУ 26-07-1350-84, затверджені 05.06.84 ВО "Союзпромарматура"]. В основу корисної моделі засувка клинова для об'єктів атомної енергії з умовним проходом Ду 300,400 поставлено задачу зменшення будівельної довжини і габаритів, підвищення жорсткості до впливу від навантажень трубопроводу, зменшення кількості зварних швів, спрощення конструкції і зменшення металоємкості виготовлення та контролю. На фіг. 1 зображено засувку, головний вид з фронтальним і профільним розрізами; на фіг. 2 - те саме, розріз, вид зверху. 462 зменшити будівельну довжину, габаритні Засувка складається із корпусу 1, що розміри, збільшує стійкість до впливів намістить фланець корпуоу 10, дві зварені вантажень від трубопроводу, зменшує меміж собою півсфери 2, конічні патрубки З, талоємкість і трудоємкість виготовлення. напрямні 4, встановлені на косинках 5 і Конструктивне виконання клина 7, що зв'язані з ним стопорними болтами 6, із рухається між напрямними 4, які закріпклина 7, що рухається між напрямними 4, лені до косинок 5 стопорними болтами із кришки 8, із шпинделя 9 і стійки (не 6, спрощує конструкцію, зменшує кільпоказано). кість зварних швів, що приводить її у Поставлене завдання в корисній моделі вирішено шляхом застосування ко- 10 відповідність до вимог у атомній енергетиці. нічних патрубків 3, що дає можливість •fr.-' ' • • > - - . 9а. 2 Упорядник Техред М, Келемеш Коректор О. Обручар Замовлення 542 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл,, 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 • •'*
