Пристрій екранування магнітного поля лінійного струмонесучого джерела

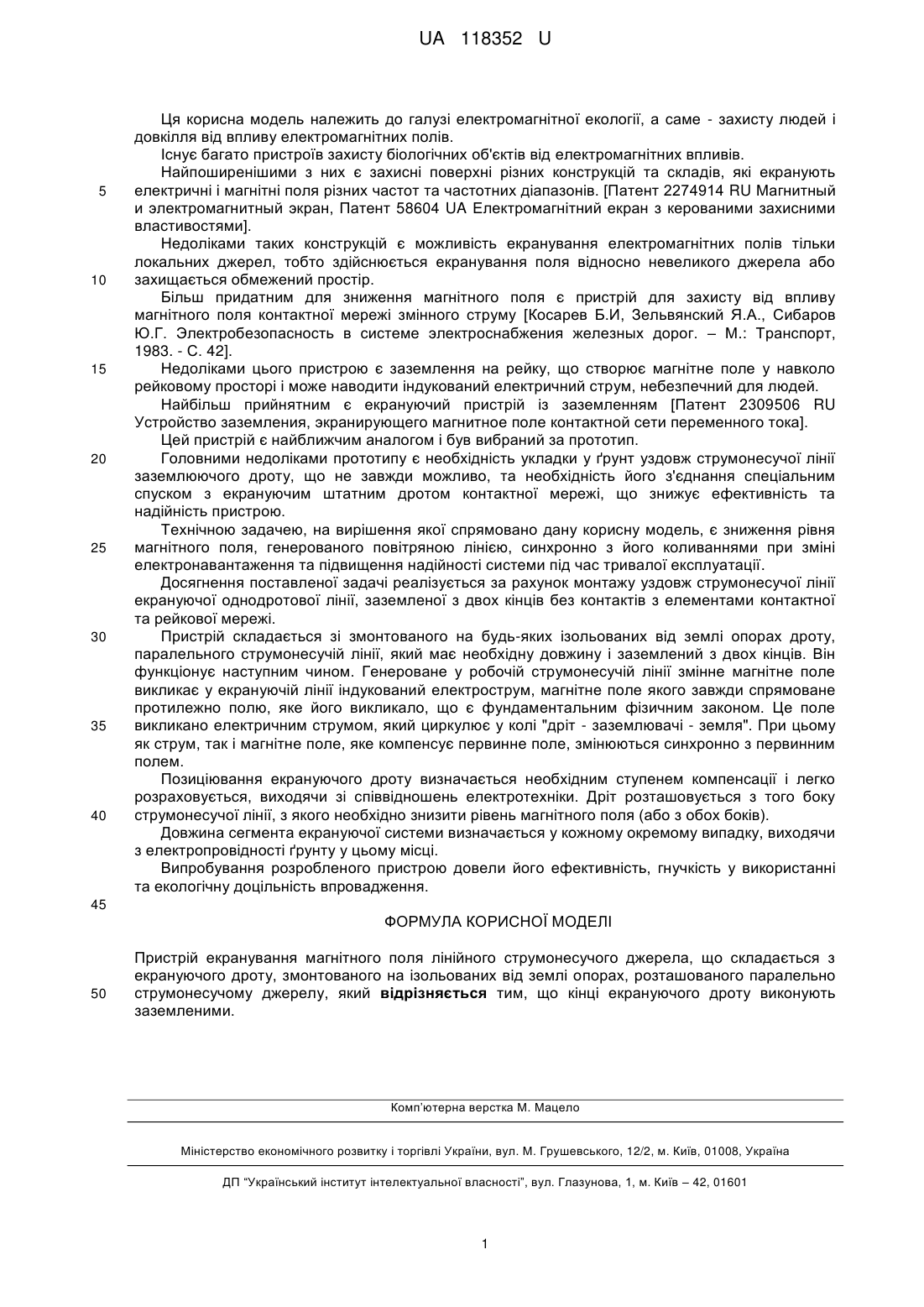

Реферат: Пристрій екранування магнітного поля лінійного струмонесучого джерела складається з екрануючого дроту, змонтованого на ізольованих від землі опорах, розташованого паралельно струмонесучому джерелу. Кінці екрануючого дроту виконують заземленими. UA 118352 U (12) UA 118352 U UA 118352 U 5 10 15 20 25 30 35 40 Ця корисна модель належить до галузі електромагнітної екології, а саме - захисту людей і довкілля від впливу електромагнітних полів. Існує багато пристроїв захисту біологічних об'єктів від електромагнітних впливів. Найпоширенішими з них є захисні поверхні різних конструкцій та складів, які екранують електричні і магнітні поля різних частот та частотних діапазонів. [Патент 2274914 RU Магнитный и электромагнитный экран, Патент 58604 UA Електромагнітний екран з керованими захисними властивостями]. Недоліками таких конструкцій є можливість екранування електромагнітних полів тільки локальних джерел, тобто здійснюється екранування поля відносно невеликого джерела або захищається обмежений простір. Більш придатним для зниження магнітного поля є пристрій для захисту від впливу магнітного поля контактної мережі змінного струму [Косарев Б.И, Зельвянский Я.А., Сибаров Ю.Г. Электробезопасность в системе электроснабжения железных дорог. – Μ.: Транспорт, 1983. - С. 42]. Недоліками цього пристрою є заземлення на рейку, що створює магнітне поле у навколо рейковому просторі і може наводити індукований електричний струм, небезпечний для людей. Найбільш прийнятним є екрануючий пристрій із заземленням [Патент 2309506 RU Устройство заземления, экранирующего магнитное поле контактной сети переменного тока]. Цей пристрій є найближчим аналогом і був вибраний за прототип. Головними недоліками прототипу є необхідність укладки у ґрунт уздовж струмонесучої лінії заземлюючого дроту, що не завжди можливо, та необхідність його з'єднання спеціальним спуском з екрануючим штатним дротом контактної мережі, що знижує ефективність та надійність пристрою. Технічною задачею, на вирішення якої спрямовано дану корисну модель, є зниження рівня магнітного поля, генерованого повітряною лінією, синхронно з його коливаннями при зміні електронавантаження та підвищення надійності системи під час тривалої експлуатації. Досягнення поставленої задачі реалізується за рахунок монтажу уздовж струмонесучої лінії екрануючої однодротової лінії, заземленої з двох кінців без контактів з елементами контактної та рейкової мережі. Пристрій складається зі змонтованого на будь-яких ізольованих від землі опорах дроту, паралельного струмонесучій лінії, який має необхідну довжину і заземлений з двох кінців. Він функціонує наступним чином. Генероване у робочій струмонесучій лінії змінне магнітне поле викликає у екрануючій лінії індукований електрострум, магнітне поле якого завжди спрямоване протилежно полю, яке його викликало, що є фундаментальним фізичним законом. Це поле викликано електричним струмом, який циркулює у колі "дріт - заземлювачі - земля". При цьому як струм, так і магнітне поле, яке компенсує первинне поле, змінюються синхронно з первинним полем. Позиціювання екрануючого дроту визначається необхідним ступенем компенсації і легко розраховується, виходячи зі співвідношень електротехніки. Дріт розташовується з того боку струмонесучої лінії, з якого необхідно знизити рівень магнітного поля (або з обох боків). Довжина сегмента екрануючої системи визначається у кожному окремому випадку, виходячи з електропровідності ґрунту у цьому місці. Випробування розробленого пристрою довели його ефективність, гнучкість у використанні та екологічну доцільність впровадження. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій екранування магнітного поля лінійного струмонесучого джерела, що складається з екрануючого дроту, змонтованого на ізольованих від землі опорах, розташованого паралельно струмонесучому джерелу, який відрізняється тим, що кінці екрануючого дроту виконують заземленими. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
