Система виявлення, протидії та знищення малорозмірних безпілотних літальних апаратів

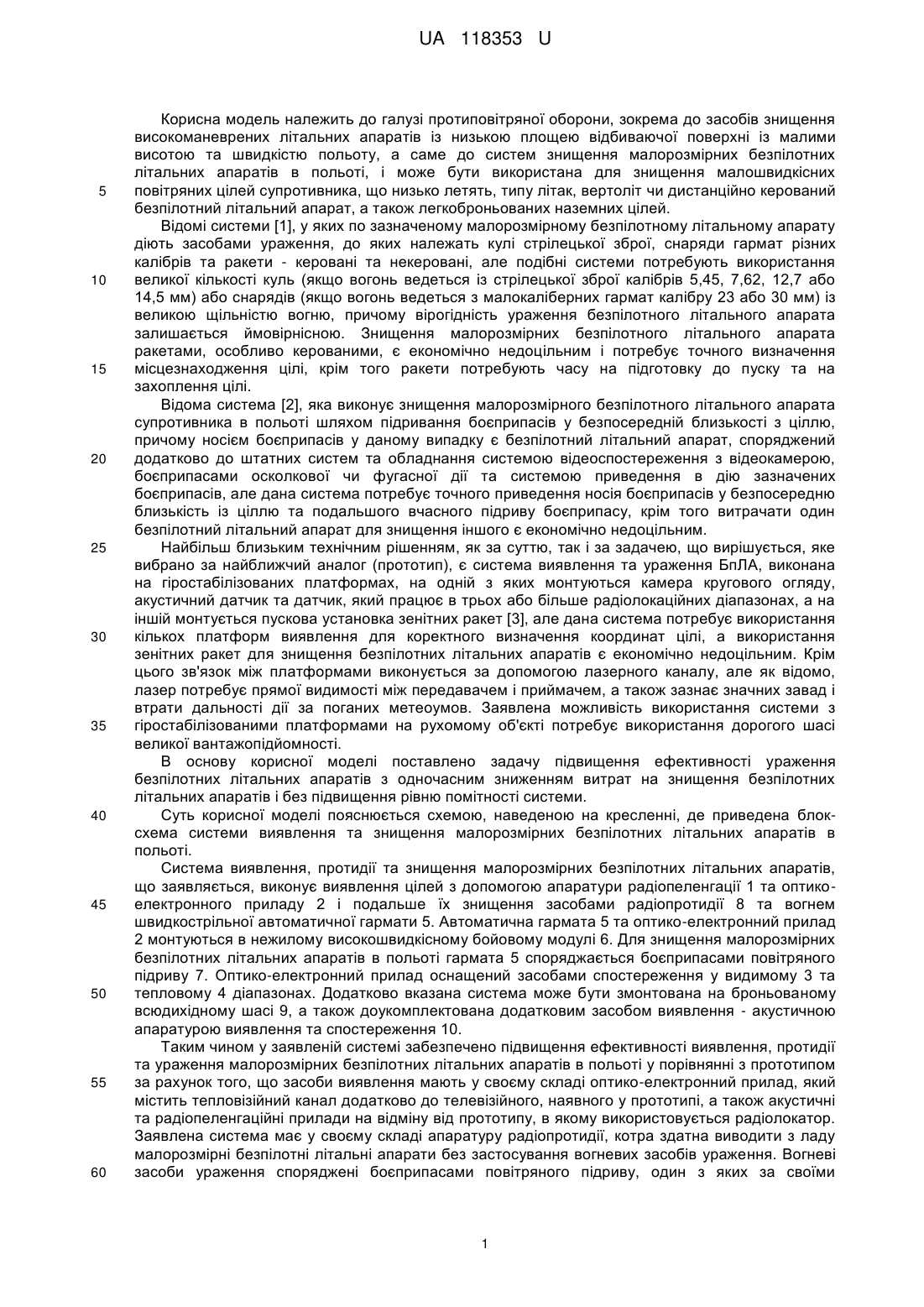

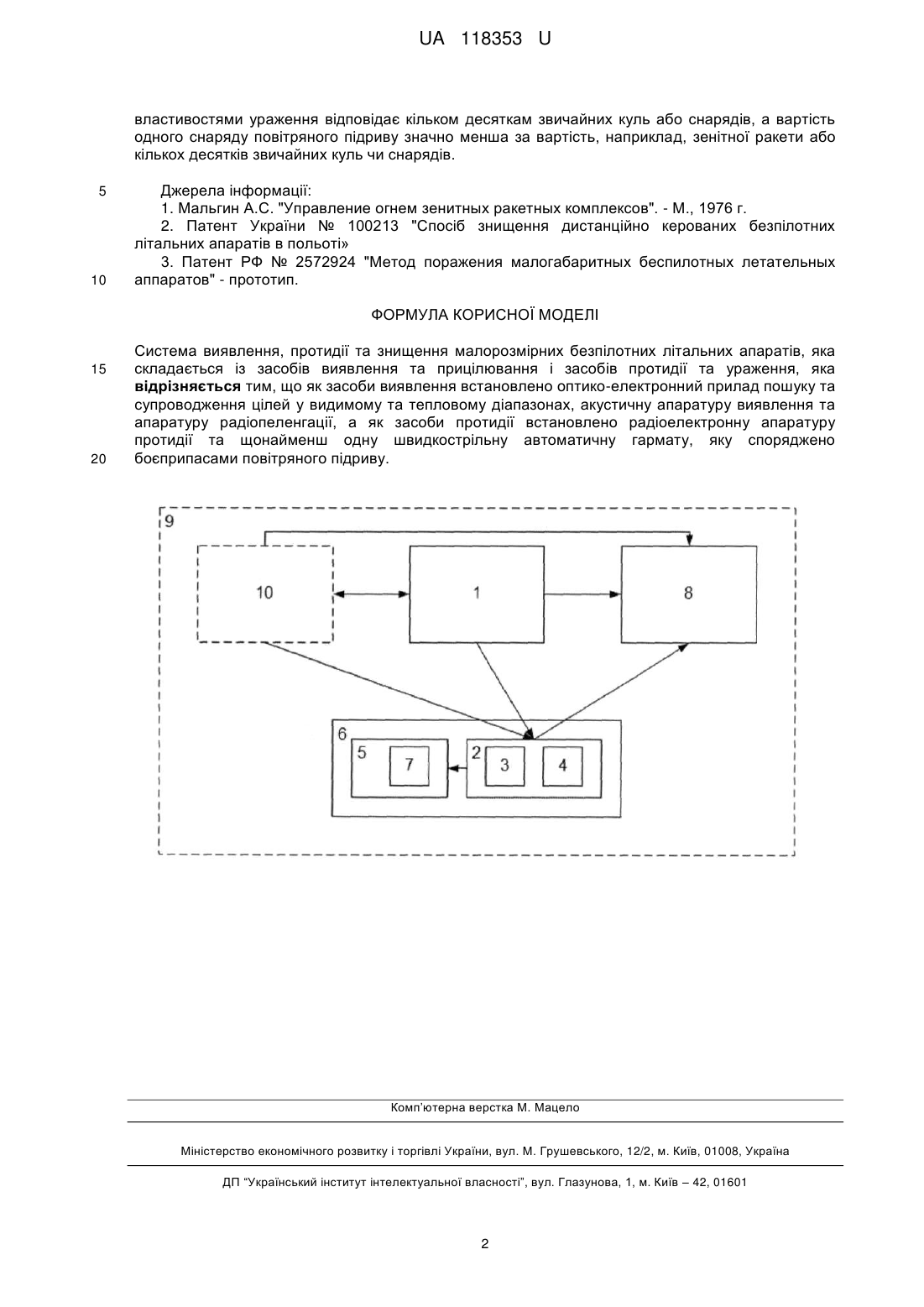

Реферат: Система виявлення, протидії та знищення малорозмірних безпілотних літальних апаратів складається із засобів виявлення та прицілювання і засобів протидії та ураження. Як засоби виявлення встановлено оптико-електронний прилад пошуку та супроводження цілей у видимому та тепловому діапазонах, акустичну апаратуру виявлення та апаратуру радіопеленгації, а як засоби протидії встановлено радіоелектронну апаратуру протидії та щонайменш одну швидкострільну автоматичну гармату, яку споряджено боєприпасами повітряного підриву. UA 118353 U (12) UA 118353 U UA 118353 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі протиповітряної оборони, зокрема до засобів знищення високоманеврених літальних апаратів із низькою площею відбиваючої поверхні із малими висотою та швидкістю польоту, а саме до систем знищення малорозмірних безпілотних літальних апаратів в польоті, і може бути використана для знищення малошвидкісних повітряних цілей супротивника, що низько летять, типу літак, вертоліт чи дистанційно керований безпілотний літальний апарат, а також легкоброньованих наземних цілей. Відомі системи [1], у яких по зазначеному малорозмірному безпілотному літальному апарату діють засобами ураження, до яких належать кулі стрілецької зброї, снаряди гармат різних калібрів та ракети - керовані та некеровані, але подібні системи потребують використання великої кількості куль (якщо вогонь ведеться із стрілецької зброї калібрів 5,45, 7,62, 12,7 або 14,5 мм) або снарядів (якщо вогонь ведеться з малокаліберних гармат калібру 23 або 30 мм) із великою щільністю вогню, причому вірогідність ураження безпілотного літального апарата залишається ймовірнісною. Знищення малорозмірних безпілотного літального апарата ракетами, особливо керованими, є економічно недоцільним і потребує точного визначення місцезнаходження цілі, крім того ракети потребують часу на підготовку до пуску та на захоплення цілі. Відома система [2], яка виконує знищення малорозмірного безпілотного літального апарата супротивника в польоті шляхом підривання боєприпасів у безпосередній близькості з ціллю, причому носієм боєприпасів у даному випадку є безпілотний літальний апарат, споряджений додатково до штатних систем та обладнання системою відеоспостереження з відеокамерою, боєприпасами осколкової чи фугасної дії та системою приведення в дію зазначених боєприпасів, але дана система потребує точного приведення носія боєприпасів у безпосередню близькість із ціллю та подальшого вчасного підриву боєприпасу, крім того витрачати один безпілотний літальний апарат для знищення іншого є економічно недоцільним. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є система виявлення та ураження БпЛА, виконана на гіростабілізованих платформах, на одній з яких монтуються камера кругового огляду, акустичний датчик та датчик, який працює в трьох або більше радіолокаційних діапазонах, а на іншій монтується пускова установка зенітних ракет [3], але дана система потребує використання кількох платформ виявлення для коректного визначення координат цілі, а використання зенітних ракет для знищення безпілотних літальних апаратів є економічно недоцільним. Крім цього зв'язок між платформами виконується за допомогою лазерного каналу, але як відомо, лазер потребує прямої видимості між передавачем і приймачем, а також зазнає значних завад і втрати дальності дії за поганих метеоумов. Заявлена можливість використання системи з гіростабілізованими платформами на рухомому об'єкті потребує використання дорогого шасі великої вантажопідйомності. В основу корисної моделі поставлено задачу підвищення ефективності ураження безпілотних літальних апаратів з одночасним зниженням витрат на знищення безпілотних літальних апаратів і без підвищення рівню помітності системи. Суть корисної моделі пояснюється схемою, наведеною на кресленні, де приведена блоксхема системи виявлення та знищення малорозмірних безпілотних літальних апаратів в польоті. Система виявлення, протидії та знищення малорозмірних безпілотних літальних апаратів, що заявляється, виконує виявлення цілей з допомогою апаратури радіопеленгації 1 та оптикоелектронного приладу 2 і подальше їх знищення засобами радіопротидії 8 та вогнем швидкострільної автоматичної гармати 5. Автоматична гармата 5 та оптико-електронний прилад 2 монтуються в нежилому високошвидкісному бойовому модулі 6. Для знищення малорозмірних безпілотних літальних апаратів в польоті гармата 5 споряджається боєприпасами повітряного підриву 7. Оптико-електронний прилад оснащений засобами спостереження у видимому 3 та тепловому 4 діапазонах. Додатково вказана система може бути змонтована на броньованому всюдихідному шасі 9, а також доукомплектована додатковим засобом виявлення - акустичною апаратурою виявлення та спостереження 10. Таким чином у заявленій системі забезпечено підвищення ефективності виявлення, протидії та ураження малорозмірних безпілотних літальних апаратів в польоті у порівнянні з прототипом за рахунок того, що засоби виявлення мають у своєму складі оптико-електронний прилад, який містить тепловізійний канал додатково до телевізійного, наявного у прототипі, а також акустичні та радіопеленгаційні прилади на відміну від прототипу, в якому використовується радіолокатор. Заявлена система має у своєму складі апаратуру радіопротидії, котра здатна виводити з ладу малорозмірні безпілотні літальні апарати без застосування вогневих засобів ураження. Вогневі засоби ураження споряджені боєприпасами повітряного підриву, один з яких за своїми 1 UA 118353 U властивостями ураження відповідає кільком десяткам звичайних куль або снарядів, а вартість одного снаряду повітряного підриву значно менша за вартість, наприклад, зенітної ракети або кількох десятків звичайних куль чи снарядів. 5 10 Джерела інформації: 1. Мальгин А.С. "Управление огнем зенитных ракетных комплексов". - М., 1976 г. 2. Патент України № 100213 "Спосіб знищення дистанційно керованих безпілотних літальних апаратів в польоті» 3. Патент РФ № 2572924 "Метод поражения малогабаритных беспилотных летательных аппаратов" - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Система виявлення, протидії та знищення малорозмірних безпілотних літальних апаратів, яка складається із засобів виявлення та прицілювання і засобів протидії та ураження, яка відрізняється тим, що як засоби виявлення встановлено оптико-електронний прилад пошуку та супроводження цілей у видимому та тепловому діапазонах, акустичну апаратуру виявлення та апаратуру радіопеленгації, а як засоби протидії встановлено радіоелектронну апаратуру протидії та щонайменш одну швидкострільну автоматичну гармату, яку споряджено боєприпасами повітряного підриву. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
