Спосіб виготовлення об’ємного виробу

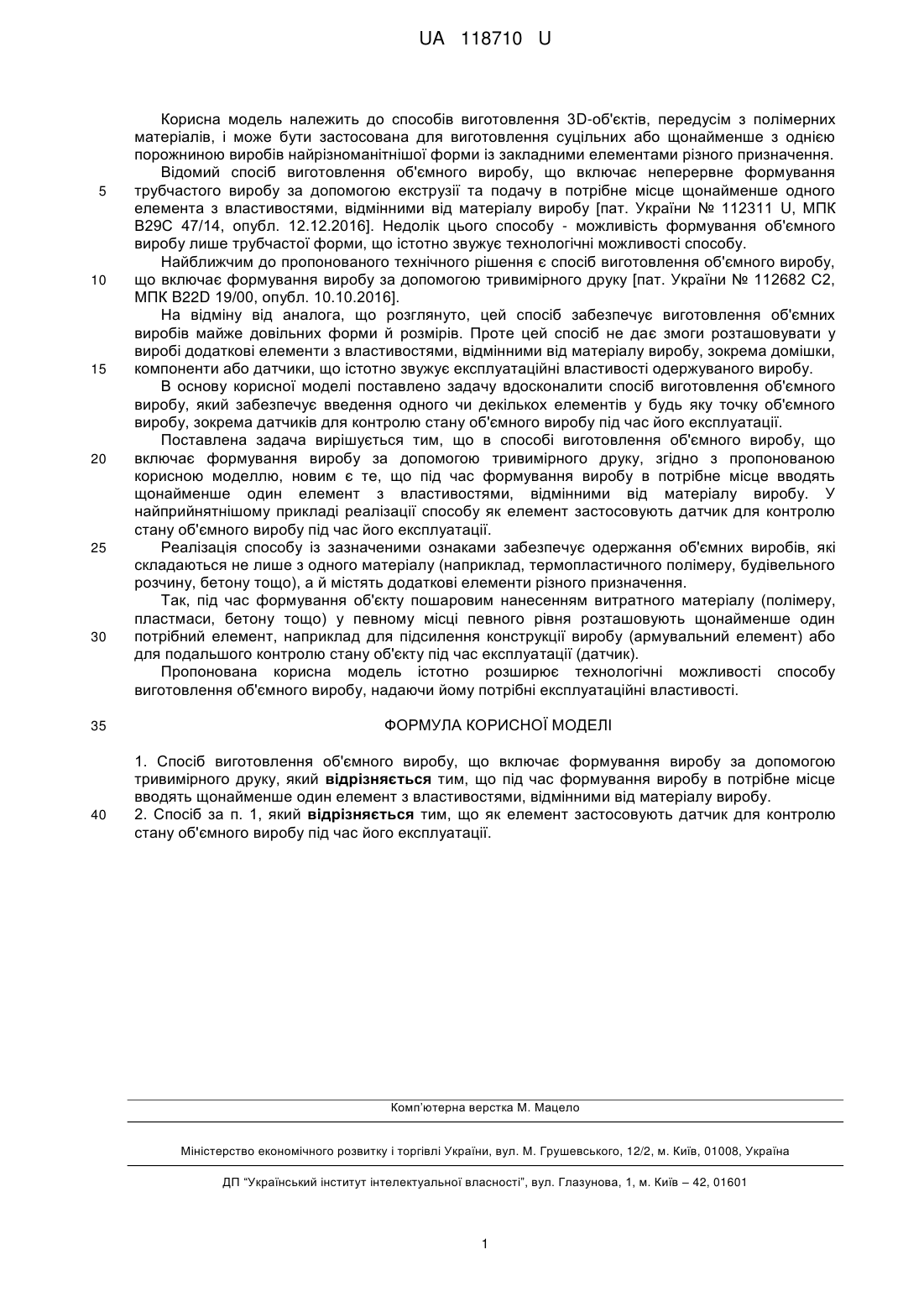

Реферат: Спосіб виготовлення об'ємного виробу включає формування виробу за допомогою тривимірного друку. Під час формування виробу в потрібне місце вводять щонайменше один елемент з властивостями, відмінними від матеріалу виробу. UA 118710 U (54) СПОСІБ ВИГОТОВЛЕННЯ ОБ'ЄМНОГО ВИРОБУ UA 118710 U UA 118710 U 5 10 15 20 25 30 35 40 Корисна модель належить до способів виготовлення 3D-об'єктів, передусім з полімерних матеріалів, і може бути застосована для виготовлення суцільних або щонайменше з однією порожниною виробів найрізноманітнішої форми із закладними елементами різного призначення. Відомий спосіб виготовлення об'ємного виробу, що включає неперервне формування трубчастого виробу за допомогою екструзії та подачу в потрібне місце щонайменше одного елемента з властивостями, відмінними від матеріалу виробу [пат. України № 112311 U, МПК В29С 47/14, опубл. 12.12.2016]. Недолік цього способу - можливість формування об'ємного виробу лише трубчастої форми, що істотно звужує технологічні можливості способу. Найближчим до пропонованого технічного рішення є спосіб виготовлення об'ємного виробу, що включає формування виробу за допомогою тривимірного друку [пат. України № 112682 С2, МПК B22D 19/00, опубл. 10.10.2016]. На відміну від аналога, що розглянуто, цей спосіб забезпечує виготовлення об'ємних виробів майже довільних форми й розмірів. Проте цей спосіб не дає змоги розташовувати у виробі додаткові елементи з властивостями, відмінними від матеріалу виробу, зокрема домішки, компоненти або датчики, що істотно звужує експлуатаційні властивості одержуваного виробу. В основу корисної моделі поставлено задачу вдосконалити спосіб виготовлення об'ємного виробу, який забезпечує введення одного чи декількох елементів у будь яку точку об'ємного виробу, зокрема датчиків для контролю стану об'ємного виробу під час його експлуатації. Поставлена задача вирішується тим, що в способі виготовлення об'ємного виробу, що включає формування виробу за допомогою тривимірного друку, згідно з пропонованою корисною моделлю, новим є те, що під час формування виробу в потрібне місце вводять щонайменше один елемент з властивостями, відмінними від матеріалу виробу. У найприйнятнішому прикладі реалізації способу як елемент застосовують датчик для контролю стану об'ємного виробу під час його експлуатації. Реалізація способу із зазначеними ознаками забезпечує одержання об'ємних виробів, які складаються не лише з одного матеріалу (наприклад, термопластичного полімеру, будівельного розчину, бетону тощо), а й містять додаткові елементи різного призначення. Так, під час формування об'єкту пошаровим нанесенням витратного матеріалу (полімеру, пластмаси, бетону тощо) у певному місці певного рівня розташовують щонайменше один потрібний елемент, наприклад для підсилення конструкції виробу (армувальний елемент) або для подальшого контролю стану об'єкту під час експлуатації (датчик). Пропонована корисна модель істотно розширює технологічні можливості способу виготовлення об'ємного виробу, надаючи йому потрібні експлуатаційні властивості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб виготовлення об'ємного виробу, що включає формування виробу за допомогою тривимірного друку, який відрізняється тим, що під час формування виробу в потрібне місце вводять щонайменше один елемент з властивостями, відмінними від матеріалу виробу. 2. Спосіб за п. 1, який відрізняється тим, що як елемент застосовують датчик для контролю стану об'ємного виробу під час його експлуатації. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
