Спосіб виключення протікань крізь стіни камер коксових батарей

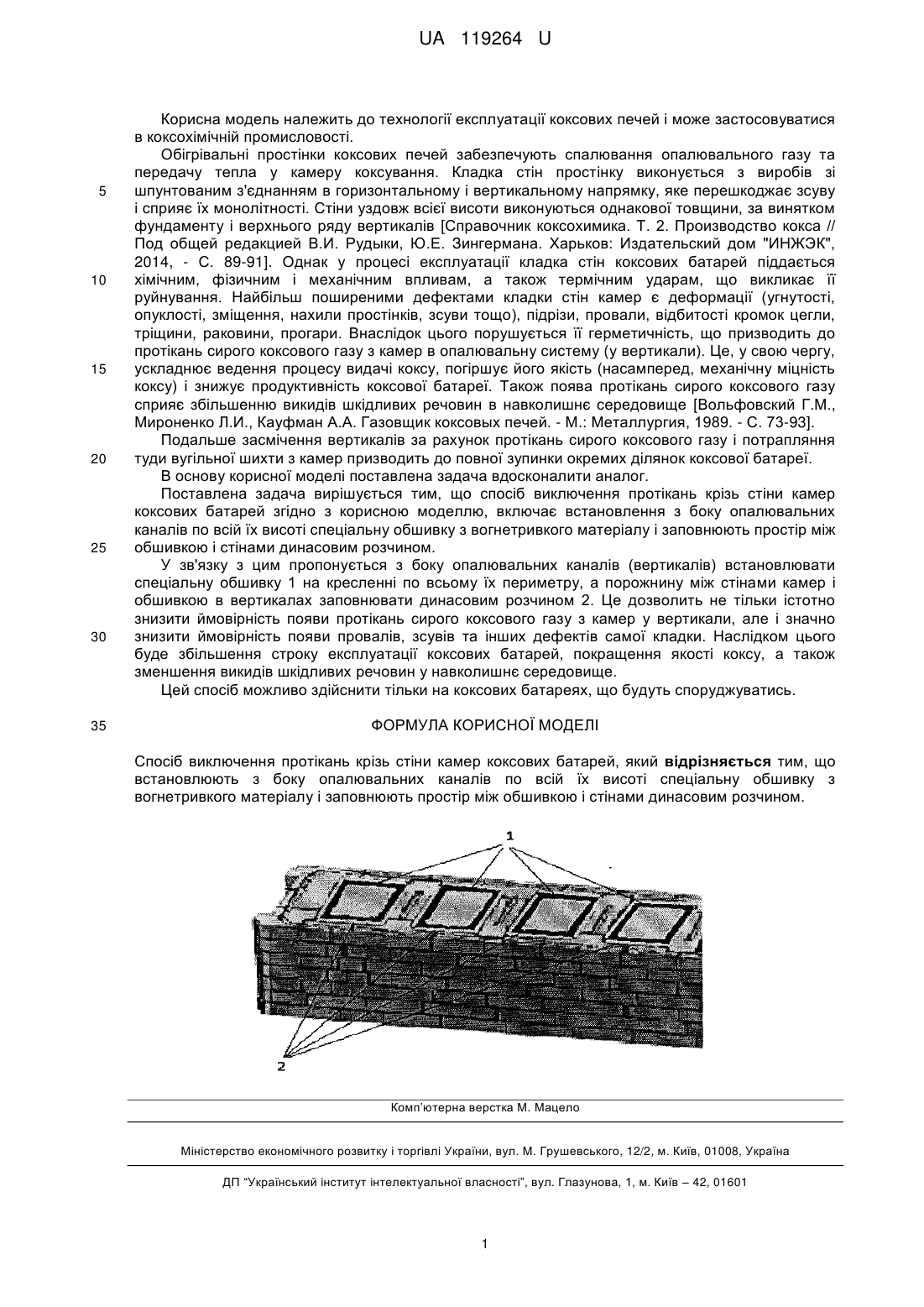

Реферат: Спосіб виключення протікань крізь стіни камер коксових батарей включає встановлення з боку опалювальних каналів по всій їх висоті спеціальної обшивки з вогнетривкого матеріалу і заповнюють простір між обшивкою і стінами динасовим розчином. UA 119264 U (54) СПОСІБ ВИКЛЮЧЕННЯ ПРОТІКАНЬ КРІЗЬ СТІНИ КАМЕР КОКСОВИХ БАТАРЕЙ UA 119264 U UA 119264 U 5 10 15 20 25 30 35 Корисна модель належить до технології експлуатації коксових печей і може застосовуватися в коксохімічній промисловості. Обігрівальні простінки коксових печей забезпечують спалювання опалювального газу та передачу тепла у камеру коксування. Кладка стін простінку виконується з виробів зі шпунтованим з'єднанням в горизонтальному і вертикальному напрямку, яке перешкоджає зсуву і сприяє їх монолітності. Стіни уздовж всієї висоти виконуються однакової товщини, за винятком фундаменту і верхнього ряду вертикалів [Справочник коксохимика. Т. 2. Производство кокса // Под общей редакцией В.И. Рудыки, Ю.Е. Зингермана. Харьков: Издательский дом "ИНЖЭК", 2014, - С. 89-91]. Однак у процесі експлуатації кладка стін коксових батарей піддається хімічним, фізичним і механічним впливам, а також термічним ударам, що викликає її руйнування. Найбільш поширеними дефектами кладки стін камер є деформації (угнутості, опуклості, зміщення, нахили простінків, зсуви тощо), підрізи, провали, відбитості кромок цегли, тріщини, раковини, прогари. Внаслідок цього порушується її герметичність, що призводить до протікань сирого коксового газу з камер в опалювальну систему (у вертикали). Це, у свою чергу, ускладнює ведення процесу видачі коксу, погіршує його якість (насамперед, механічну міцність коксу) і знижує продуктивність коксової батареї. Також поява протікань сирого коксового газу сприяє збільшенню викидів шкідливих речовин в навколишнє середовище [Вольфовский Г.М., Мироненко Л.И., Кауфман А.А. Газовщик коксовых печей. - М.: Металлургия, 1989. - С. 73-93]. Подальше засмічення вертикалів за рахунок протікань сирого коксового газу і потрапляння туди вугільної шихти з камер призводить до повної зупинки окремих ділянок коксової батареї. В основу корисної моделі поставлена задача вдосконалити аналог. Поставлена задача вирішується тим, що спосіб виключення протікань крізь стіни камер коксових батарей згідно з корисною моделлю, включає встановлення з боку опалювальних каналів по всій їх висоті спеціальну обшивку з вогнетривкого матеріалу і заповнюють простір між обшивкою і стінами динасовим розчином. У зв'язку з цим пропонується з боку опалювальних каналів (вертикалів) встановлювати спеціальну обшивку 1 на кресленні по всьому їх периметру, а порожнину між стінами камер і обшивкою в вертикалах заповнювати динасовим розчином 2. Це дозволить не тільки істотно знизити ймовірність появи протікань сирого коксового газу з камер у вертикали, але і значно знизити ймовірність появи провалів, зсувів та інших дефектів самої кладки. Наслідком цього буде збільшення строку експлуатації коксових батарей, покращення якості коксу, а також зменшення викидів шкідливих речовин у навколишнє середовище. Цей спосіб можливо здійснити тільки на коксових батареях, що будуть споруджуватись. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб виключення протікань крізь стіни камер коксових батарей, який відрізняється тим, що встановлюють з боку опалювальних каналів по всій їх висоті спеціальну обшивку з вогнетривкого матеріалу і заповнюють простір між обшивкою і стінами динасовим розчином. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
