Молотарка-терка льону та конюшини
Номер патенту: 11929
Опубліковано: 16.01.2006
Автори: Лук'яненко Петро Васильович, Рябченко Олександр Петрович
Формула / Реферат
Молотарка-терка для обмолочування вороху льону та конюшини, що містить завантажувальну частину, транспортер похилої камери, молотильний апарат, грохот та механізм очищення насіння, соломотряс, механізм подачі насіння на повторне обмолочування, вальцьовий терковий апарат, механізм видалення відходів та збору очищеного насіння, а також електропривід, яка відрізняється тим, що через сопло вентилятора очищення паралельно його валу проходить привідний вал (з закріпленими на рамі молотарки корпусами підшипників), на якому зі сторони, протилежній збору очищеного насіння, кріпиться шків, з'єднаний пасовою передачею зі шківом контрпривода молотильного барабана без порушення кінематичної схеми вузлів, та тукова передача, з'єднана з валом відбору потужності трактора.
Текст

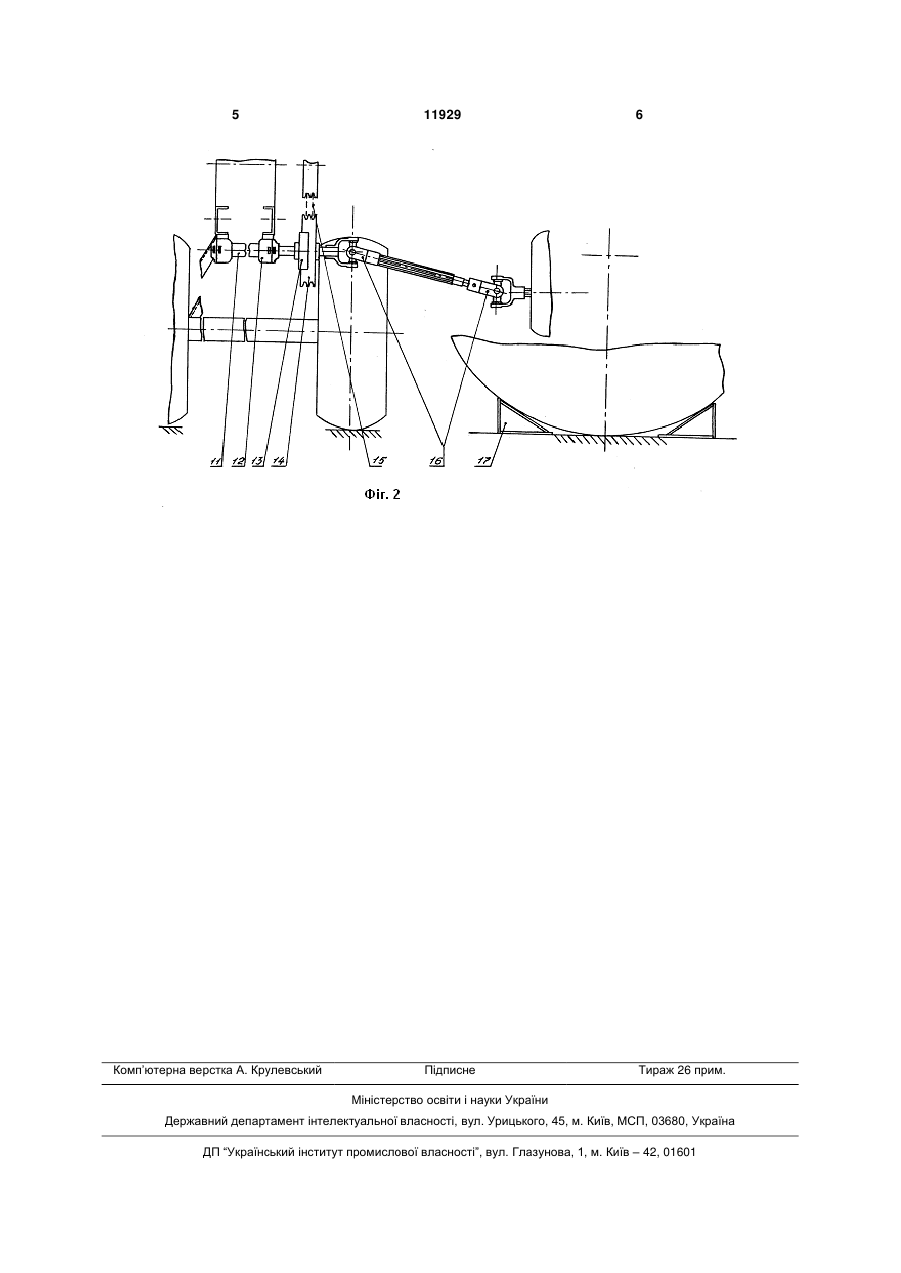

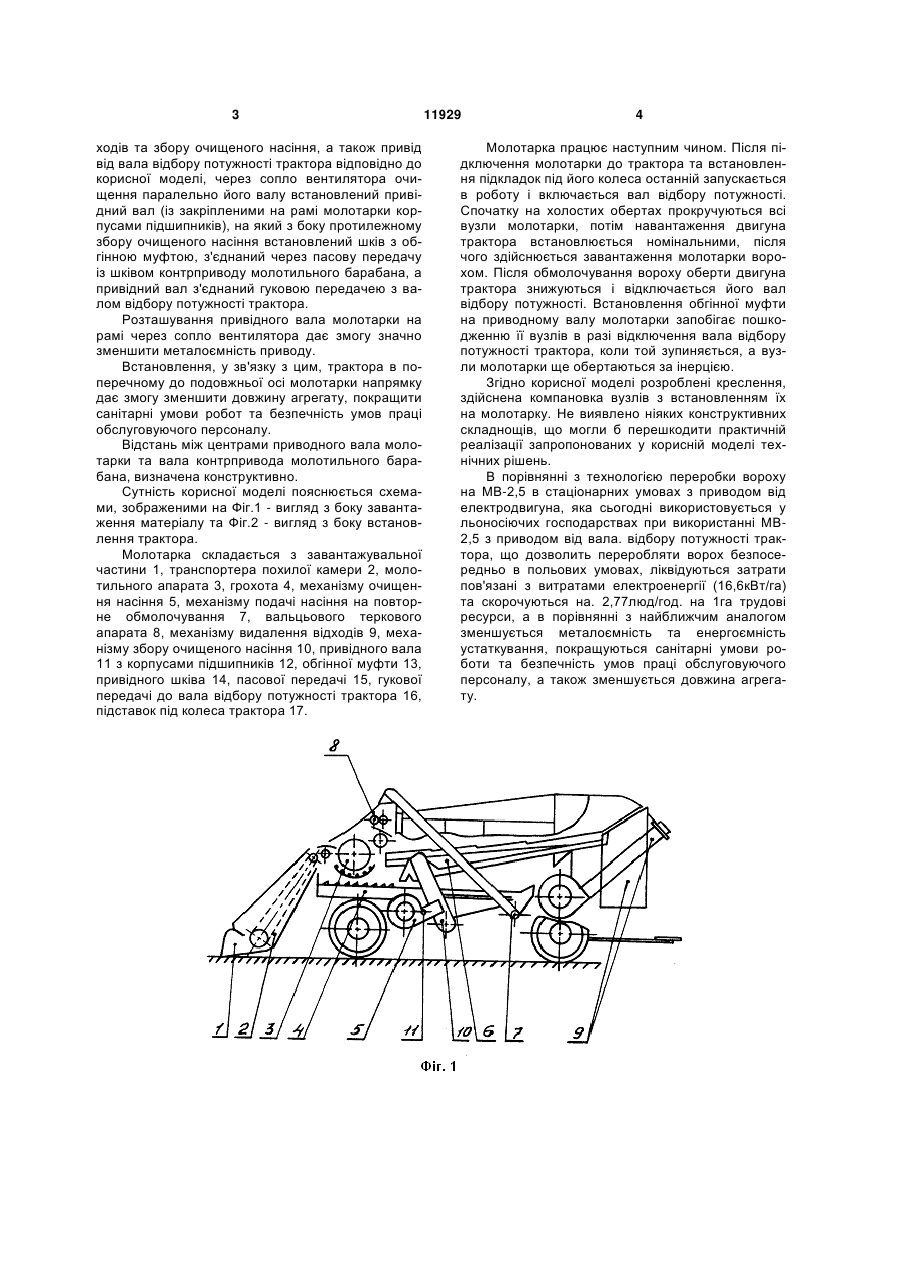

Молотарка-терка для обмолочування вороху льону та конюшини, що містить завантажувальну частину, транспортер похилої камери, молотильний апарат, грохот та механізм очищення насіння, соломотряс, механізм подачі насіння на повторне 3 ходів та збору очищеного насіння, а також привід від вала відбору потужності трактора відповідно до корисної моделі, через сопло вентилятора очищення паралельно його валу встановлений привідний вал (із закріпленими на рамі молотарки корпусами підшипників), на який з боку протилежному збору очищеного насіння встановлений шків з обгінною муфтою, з'єднаний через пасову передачу із шківом контрприводу молотильного барабана, а привідний вал з'єднаний гуковою передачею з валом відбору потужності трактора. Розташування привідного вала молотарки на рамі через сопло вентилятора дає змогу значно зменшити металоємність приводу. Встановлення, у зв'язку з цим, трактора в поперечному до подовжньої осі молотарки напрямку дає змогу зменшити довжину агрегату, покращити санітарні умови робот та безпечність умов праці обслуговуючого персоналу. Відстань між центрами приводного вала молотарки та вала контрпривода молотильного барабана, визначена конструктивно. Сутність корисної моделі пояснюється схемами, зображеними на Фіг.1 - вигляд з боку завантаження матеріалу та Фіг.2 - вигляд з боку встановлення трактора. Молотарка складається з завантажувальної частини 1, транспортера похилої камери 2, молотильного апарата 3, грохота 4, механізму очищення насіння 5, механізму подачі насіння на повторне обмолочування 7, вальцьового теркового апарата 8, механізму видалення відходів 9, механізму збору очищеного насіння 10, привідного вала 11 з корпусами підшипників 12, обгінної муфти 13, привідного шківа 14, пасової передачі 15, гукової передачі до вала відбору потужності трактора 16, підставок під колеса трактора 17. 11929 4 Молотарка працює наступним чином. Після підключення молотарки до трактора та встановлення підкладок під його колеса останній запускається в роботу і включається вал відбору потужності. Спочатку на холостих обертах прокручуються всі вузли молотарки, потім навантаження двигуна трактора встановлюється номінальними, після чого здійснюється завантаження молотарки ворохом. Після обмолочування вороху оберти двигуна трактора знижуються і відключається його вал відбору потужності. Встановлення обгінної муфти на приводному валу молотарки запобігає пошкодженню її вузлів в разі відключення вала відбору потужності трактора, коли той зупиняється, а вузли молотарки ще обертаються за інерцією. Згідно корисної моделі розроблені креслення, здійснена компановка вузлів з встановленням їх на молотарку. Не виявлено ніяких конструктивних складнощів, що могли б перешкодити практичній реалізації запропонованих у корисній моделі технічних рішень. В порівнянні з технологією переробки вороху на МВ-2,5 в стаціонарних умовах з приводом від електродвигуна, яка сьогодні використовується у льоносіючих господарствах при використанні МВ2,5 з приводом від вала. відбору потужності трактора, що дозволить переробляти ворох безпосередньо в польових умовах, ліквідуються затрати пов'язані з витратами електроенергії (16,6кВт/га) та скорочуються на. 2,77люд/год. на 1га трудові ресурси, а в порівнянні з найближчим аналогом зменшується металоємність та енергоємність устаткування, покращуються санітарні умови роботи та безпечність умов праці обслуговуючого персоналу, а також зменшується довжина агрегату. 5 Комп’ютерна верстка А. Крулевський 11929 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlax and clover thresher-grater
Автори англійськоюLukianenko Petro Vasyliovych, Riabchenko Oleksandr Petrovych
Назва патенту російськоюМолотилка-терка льна и клевера
Автори російськоюЛукьяненко Петр Васильевич, Рябченко Александр Петрович
МПК / Мітки
МПК: A01F 11/00
Мітки: льону, конюшини, молотарка-терка
