Льонопідбирач-молотарка

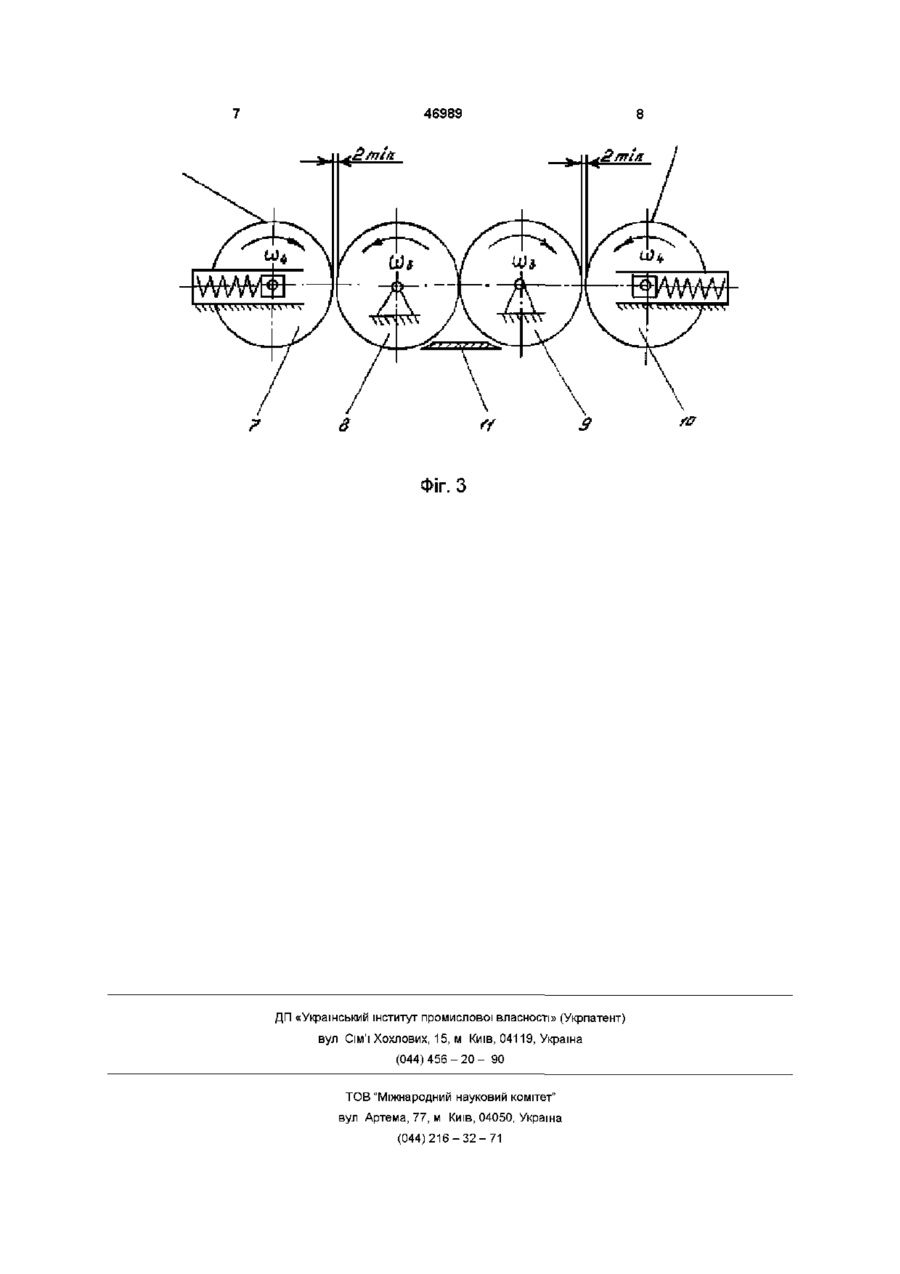

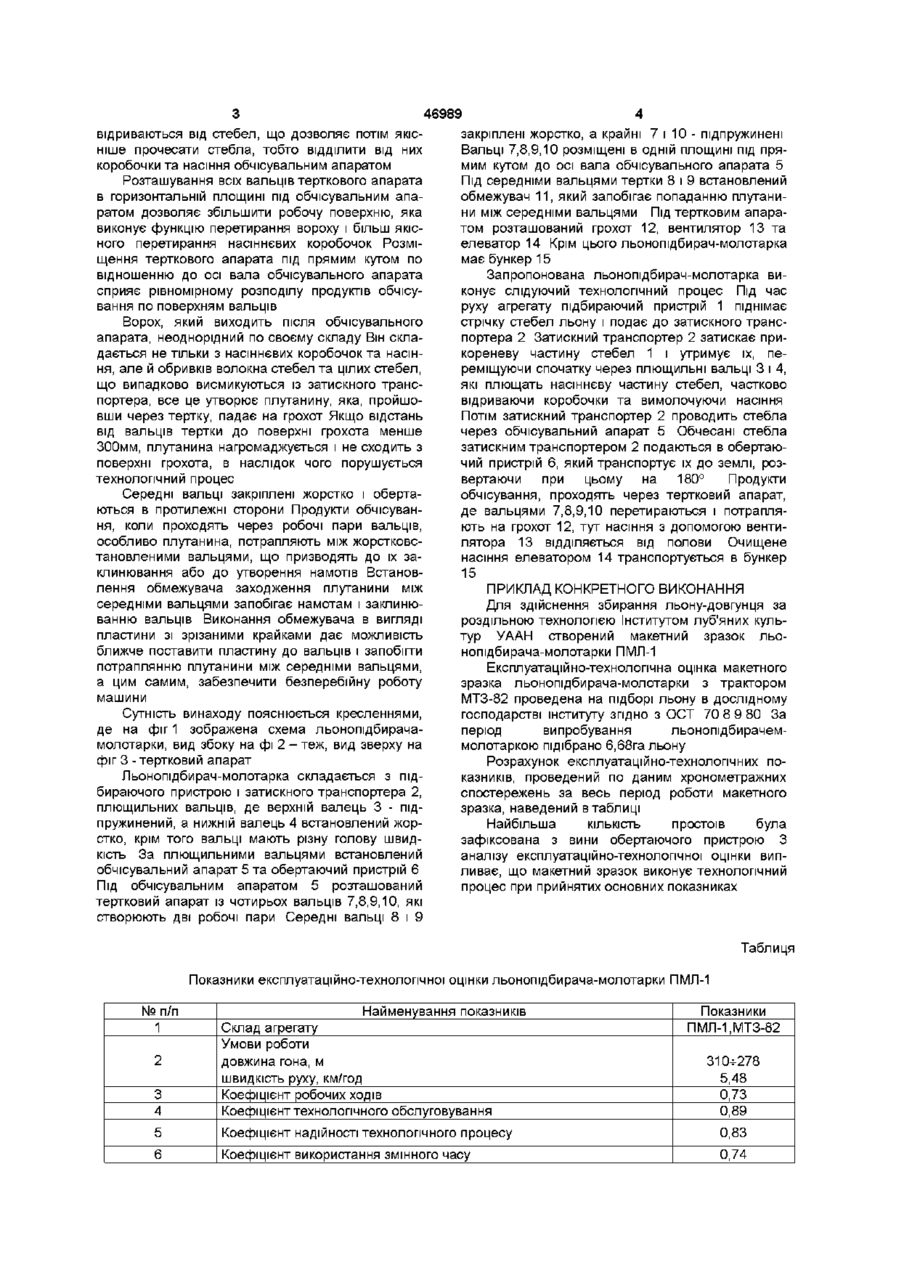

Льонопідбирач-молотарка, що містить підбираючий пристрій, затискний транспортер, плющильні вальці, обчісувальний апарат, обертаючий пристрій, тертковий апарат, грохот, венти лятор, елеватор, бункер, який відрізняється тим, що плющильні вальці мають різну колову швидкість, тертковий апарат розташований під обчісувальним апаратом над грохотом і складається з двох пар вальців, при цьому всі вальці розташовані в одній горизонтальній площині під прямим кутом до осі вала обчісувального апарата на відстані не менше 300 мм від поверхні грохота, окрім того середні вальці закріплені жорстко, а крайні під пружинені, між жорстко закріпленими вальцями знизу встановлений обмежувач заходження плутанини, виконаний у вигляді пластини зі зрізаними крайками Винахід відноситься до машин для збирання льону роздільним способом і може бути використаний в сільськогосподарському виробництві, а саме в льонарстві Відома льонопідбирач-молотарка, що містить підбираючий пристрій, затискний транспортер, плющильний з молотильний апарати (а с 179536, СРСР А 01Д45/06, 1962 опубл 08 11 66 Бюл № 5) До недоліків відомої машини відносяться великі втрати насіння та часті порушення технологічного процесу машини із-за намотів продуктів обмолоту на робочі органи Відома льонопідбирач-молотарка, що вміщує підбираючий пристрій, затискний транспортер, плющильні вальці, обчісувальний апарат, обертаючий пристрій, тертковий апарат, грохот, вентилятор, елеватор і бункер (В Макаєв, Р Плязетдшов В Сірий «Роздільне збирання льону-довгунця ІЖ «Пропозиція» № 1 2000р с 84-85) Ця машина значно покращує технологічний процес, але має втрати насіння із-за неякісного обчісування стебел від насіннєвих коробочок, а також порушення технологічного процесу внаслідок утворення намотів плутанини На вальці терткового апарата та захаращування грохота продуктами обчісування В основу винаходу поставлена задача удосконалити льонопідбирач-молотарку шляхом внесення змін в режим роботи, компоновки та конструкції машини, щоб покращити віділення насіння, усунути намотки та захаращення грохота продуктами обмолоту і в наслідок підвищити надійність технологічного процесу та знизити втрати насіння Поставлена задача вирішується тим, що в льнопідбирач-молотарці, що вміщує підбираючий пристрій, затискний транспортер, плющильні вальці, обчісувальний апарат, обертаючий пристрій, тертковий апарат, грохот, вентилятор елеватор, бункер, згідне винаходу плющильні вальці мають різну чолову швидкість, тертковий апарат, розміщений під обчісувальним апаратом над грохотом і має дві пари вальців, при цьому всі вальці розташовані в одній горизонтальній площині під прямим кутом до осі вала обчісувального апарата на відстані не менше 300мм від поверхні грохота, окрім цього, середні вальці закріплені жорстко, а крайні підпружинені, між жорстко закріпленими вальцями знизу встановлений обмежувач заходження плутанини, виконаний у вигляді пластин зі зрізаними крайками Ця відома льонопідбирач-молотарка є найбільш близькою де винаходу за технологічною суттю і досягаємим результатом і може бути взята в якості прототипу Режим різної колової швидкості плющильних вальців сприяє якісному проплющуванню насіннєвої частини стебел За рахунок різного числа обертів верхнього і нижнього плющильних вальців, насіннєві коробочки не тільки плющаться, але і 00 (О 46989 відриваються від стебел, що дозволяє потім якісніше прочесати стебла, тобто ВІДДІЛИТИ ВІД НИХ коробочки та насіння обчісувальним апаратом Розташування всіх вальців терткового апарата в горизонтальній площині під обчісувальним апаратом дозволяє збільшити робочу поверхню, яка виконує функцію перетирання вороху і більш якісного перетирання насіннєвих коробочок Розміщення терткового апарата під прямим кутом по відношенню до осі вала обчісувального апарата сприяє рівномірному розподілу продуктів обчісування по поверхням вальців Ворох, який виходить після обчісувального апарата, неоднорідний по своєму складу Він складається не тільки з насіннєвих коробочок та насіння, але й обривків волокна стебел та цілих стебел, що випадково висмикуються із затискного транспортера, все це утворює плутанину, яка, пройшовши через тертку, падає на грохот Якщо відстань від вальців тертки до поверхні грохота менше 300мм, плутанина нагромаджується і не сходить з поверхні грохота, в наслідок чого порушується технологічний процес Середні вальці закріплені жорстко і обертаються в протилежні сторони Продукти обчісування, коли проходять через робочі пари вальців, особливо плутанина, потрапляють між жорстковстановленими вальцями, що призводять до їх заклинювання або до утворення намотів Встановлення обмежувача заходження плутанини між середніми вальцями запобігає намотам і заклинюванню вальців Виконання обмежувача в вигляді пластини зі зрізаними крайками дає можливість ближче поставити пластину до вальців і запобігти потраплянню плутанини між середніми вальцями, а цим самим, забезпечити безперебійну роботу машини Сутність винаходу пояснюється кресленнями, де на фіг 1 зображена схема льонопідбирачамолотарки, вид збоку на фі 2 - теж, вид зверху на фіг 3 - тертковий апарат Льонопідбирач-молотарка складається з підбираючого пристрою і затискного транспортера 2, плющильних вальців, де верхній валець 3 - підпружинений, а нижній валець 4 встановлений жорстко, крім того вальці мають різну голову швидкість За плющильними вальцями встановлений обчісувальнии апарат 5 та обертаючий пристрій 6 Під обчісувальним апаратом 5 розташований тертковий апарат із чотирьох вальців 7,8,9,10, які створюють дві робочі пари Середні вальці 8 і 9 закріплені жорстко, а крайні 7 і 10 - підпружинені Вальці 7,8,9,10 розміщені в одній площині під прямим кутом до осі вала обчісувального апарата 5 Під середніми вальцями тертки 8 і 9 встановлений обмежувач 11, який запобігає попаданню плутанини між середніми вальцями Під тертковим апаратом розташований грохот 12, вентилятор 13 та елеватор 14 Крім цього льонопідбирач-молотарка має бункер 15 Запропонована льонопідбирач-молотарка виконує слідуючий технологічний процес Під час руху агрегату підбираючий пристрій 1 піднімає стрічку стебел льону і подає до затискного транспортера 2 Затискний транспортер 2 затискає прикореневу частину стебел 1 і утримує їх, переміщуючи спочатку через плющильні вальці 3 і 4, які плющать насіннєву частину стебел, частково відриваючи коробочки та вимолочуючи насіння Потім затискний транспортер 2 проводить стебла через обчісувальнии апарат 5 Обчесані стебла затискним транспортером 2 подаються в обертаючий пристрій 6, який транспортує їх до землі, розвертаючи при цьому на 180° Продукти обчісування, проходять через тертковий апарат, де вальцями 7,8,9,10 перетираються і потрапляють на грохот 12, тут насіння з допомогою вентилятора 13 ВІДДІЛЯЄТЬСЯ від полови Очищене насіння елеватором 14 транспортується в бункер 15 ПРИКЛАД КОНКРЕТНОГО ВИКОНАННЯ Для здійснення збирання льону-довгунця за роздільною технологією Інститутом луб'яних культур УААН створений макетний зразок льонопідбирача-молотарки ПМЛ-1 Експлуатаційно-технологічна оцінка макетного зразка льонопідбирача-молотарки з трактором МТЗ-82 проведена на підборі льону в дослідному господарстві інституту згідно з ОСТ 70 8 9 80 За період випробування льонопідбирачеммолотаркою підібрано 6,68га льону Розрахунок експлуатаційно-технологічних показників, проведений по даним хронометражних спостережень за весь період роботи макетного зразка, наведений в таблиці Найбільша КІЛЬКІСТЬ простоїв була зафіксована з вини обертаючого пристрою З аналізу експлуатаційно-технологічної оцінки випливає, що макетний зразок виконує технологічний процес при прийнятих основних показниках Таблиця Показники експлуатаційно-технологічної оцінки льонопідбирача-молотарки ПМЛ-1 № п/п 1 3 4 Найменування показників Склад агрегату Умови роботи довжина гона, м швидкість руху, км/год Коефіцієнт робочих ходів Коефіцієнт технологічного обслуговування 5 Коефіцієнт надійності технологічного процесу 0,83 6 Коефіцієнт використання змінного часу 0,74 2 Показники ПМЛ-1,МТЗ-82 310-ь278 5,48 0,73 0,89 46989 Продовження таблиці Показники експлуатаційно-технологічної оцінки льонопідбирача-молотарки ПМЛ-1 7 8 Коефіцієнт використання експлуатаційного часу Продуктивність за 1 год га а) чистої роботи б) змінного часу в) експлуатаційного часу 0,72 0,75 0,62 0,67 \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ 1 1 1 111 111 НІ Фіг. 2 ' ' 46989 ІГ.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
