Гвинтовий конвеєр прямолінійного переміщення заготовок
Номер патенту: 11979
Опубліковано: 16.01.2006
Автори: Гевко Ігор Богданович, Гевко Іван Богданович, Левенець Володимир Богданович
Формула / Реферат
Гвинтовий конвеєр прямолінійного переміщення заготовок, що містить раму, кожух, гвинтовий робочий орган з центральним валом, привід, механізми підтримки, завантаження, вивантаження, який відрізняється тим, що гвинтовий робочий орган виконано у вигляді двох або більше гвинтових дротяних елементів з мінімальним і максимальним радіусом, які рівномірно по довжині і жорстко з'єднані з радіальними перемичками з різним поперечним перерізом, якими сформований гвинтовий каркас робочого органа, на який одягнута тонкостінна труба з еластичного матеріалу, яка жорстко закріплена до гвинтового каркаса, крім цього гвинтовий робочий орган знаходиться у взаємодії з кожухом відкритої форми, причому по внутрішньому діаметру гвинтового робочого органа виконані гофри, збільшені в напрямку внутрішнього діаметра, а зазор між зовнішнім діаметром вала і внутрішнім отвором кожуха повинен бути меншим зовнішнього діаметра або зовнішніх розмірів транспортованих заготовок, крім того у верхній відкритій частині конвеєра над гвинтовим робочим органом паралельно до осьової лінії конвеєра встановлено П-подібну напрямну, яка жорстко закріплена до кожуха з двох кінців, причому зазори між стінками П-подібної напрямної і бортами кожуха є більшими розмірів зовнішнього діаметра або зовнішніх параметрів транспортованих заготовок.
Текст

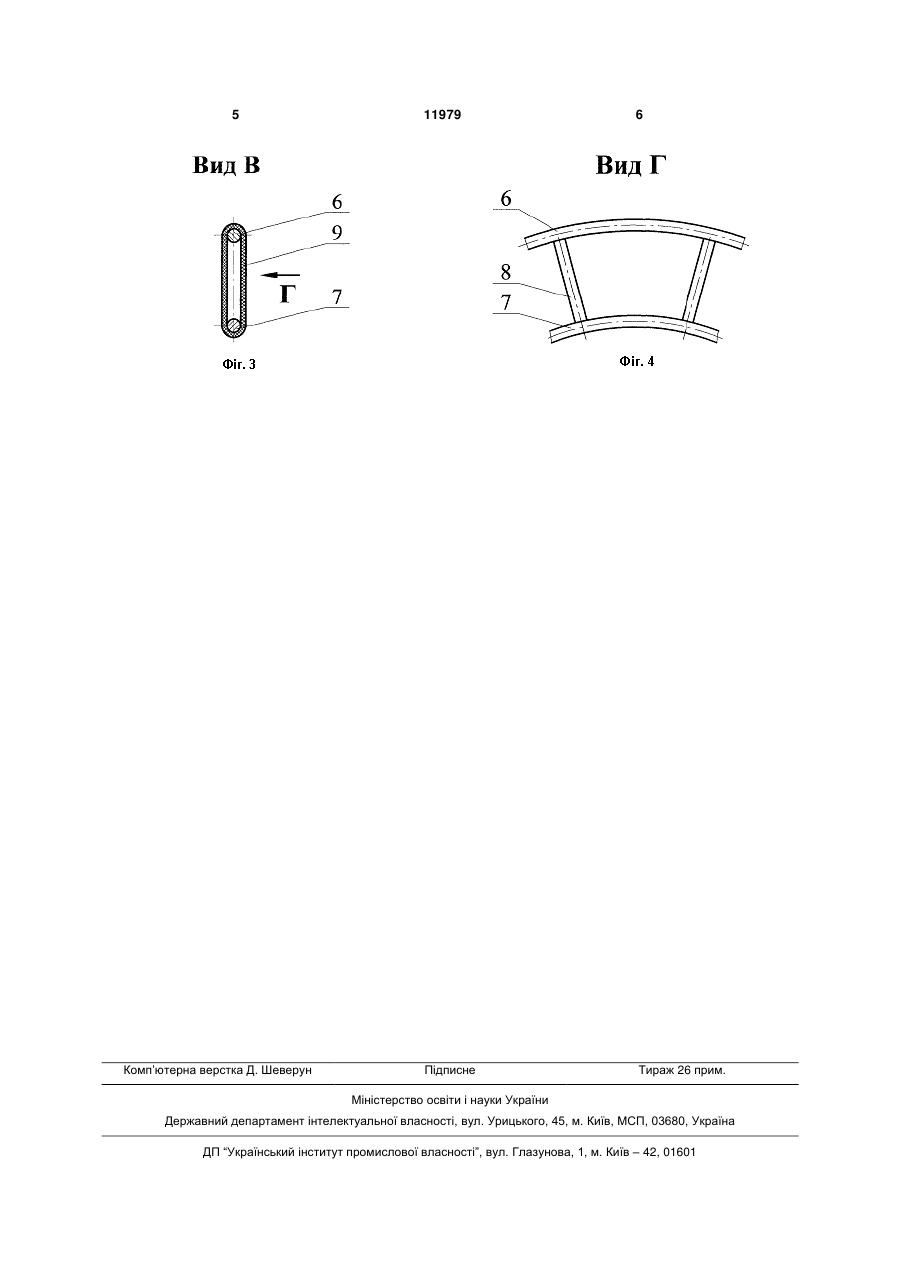

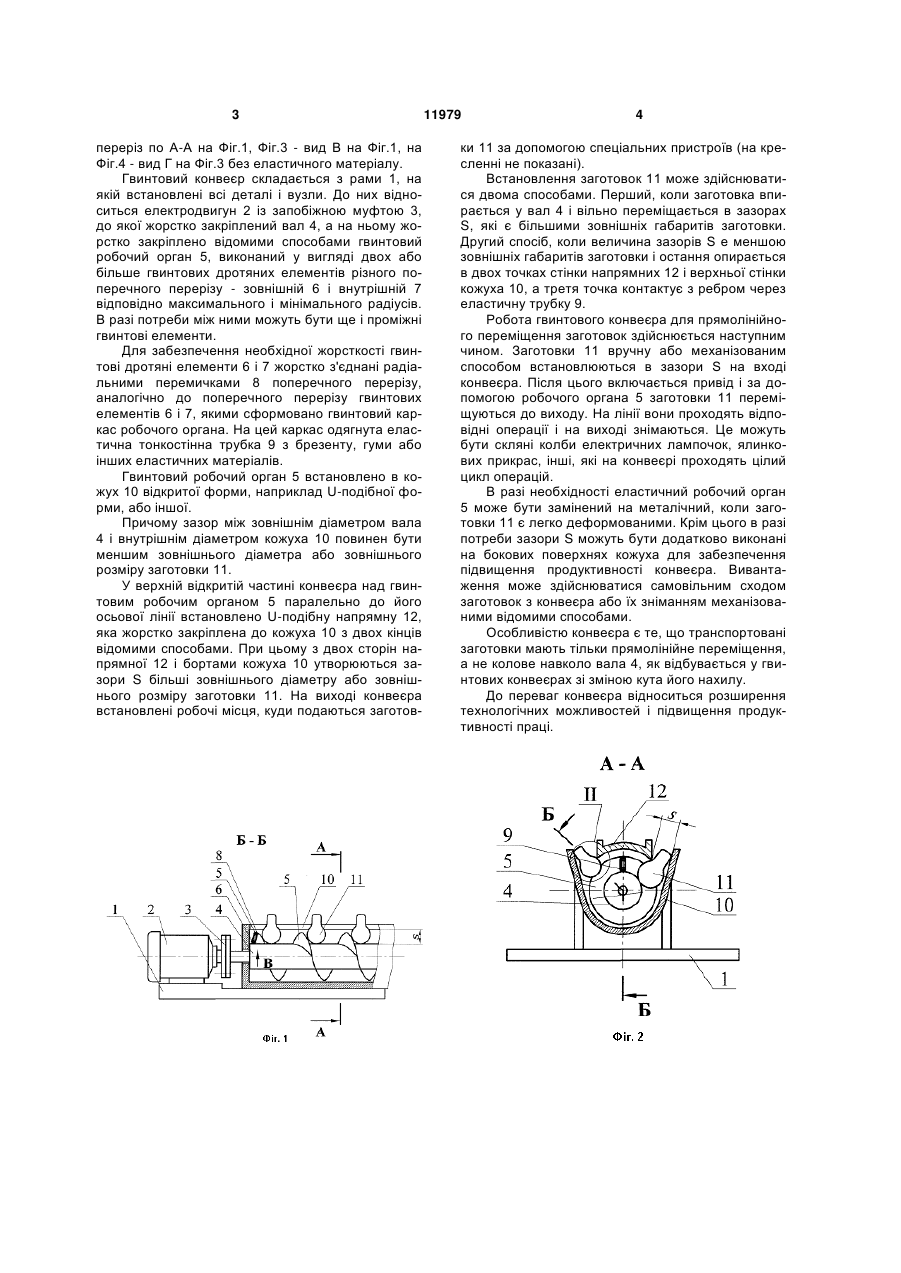

Гвинтовий конвеєр прямолінійного переміщення заготовок, що містить раму, кожух, гвинтовий робочий орган з центральним валом, привід, механізми підтримки, завантаження, вивантаження, який відрізняється тим, що гвинтовий робочий орган виконано у вигляді двох або більше гвинтових дротяних елементів з мінімальним і максимальним радіусом, які рівномірно по довжині і жорстко з'єднані з радіальними перемичками з різним поперечним перерізом, якими сформований гвинтовий каркас робочого органа, на який 3 переріз по А-А на Фіг.1, Фіг.3 - вид В на Фіг.1, на Фіг.4 - вид Г на Фіг.3 без еластичного матеріалу. Гвинтовий конвеєр складається з рами 1, на якій встановлені всі деталі і вузли. До них відноситься електродвигун 2 із запобіжною муфтою 3, до якої жорстко закріплений вал 4, а на ньому жорстко закріплено відомими способами гвинтовий робочий орган 5, виконаний у вигляді двох або більше гвинтових дротяних елементів різного поперечного перерізу - зовнішній 6 і внутрішній 7 відповідно максимального і мінімального радіусів. В разі потреби між ними можуть бути ще і проміжні гвинтові елементи. Для забезпечення необхідної жорсткості гвинтові дротяні елементи 6 і 7 жорстко з'єднані радіальними перемичками 8 поперечного перерізу, аналогічно до поперечного перерізу гвинтових елементів 6 і 7, якими сформовано гвинтовий каркас робочого органа. На цей каркас одягнута еластична тонкостінна трубка 9 з брезенту, гуми або інших еластичних матеріалів. Гвинтовий робочий орган 5 встановлено в кожух 10 відкритої форми, наприклад U-подібної форми, або іншої. Причому зазор між зовнішнім діаметром вала 4 і внутрішнім діаметром кожуха 10 повинен бути меншим зовнішнього діаметра або зовнішнього розміру заготовки 11. У верхній відкритій частині конвеєра над гвинтовим робочим органом 5 паралельно до його осьової лінії встановлено U-подібну напрямну 12, яка жорстко закріплена до кожуха 10 з двох кінців відомими способами. При цьому з двох сторін напрямної 12 і бортами кожуха 10 утворюються зазори S більші зовнішнього діаметру або зовнішнього розміру заготовки 11. На виході конвеєра встановлені робочі місця, куди подаються заготов 11979 4 ки 11 за допомогою спеціальних пристроїв (на кресленні не показані). Встановлення заготовок 11 може здійснюватися двома способами. Перший, коли заготовка впирається у вал 4 і вільно переміщається в зазорах S, які є більшими зовнішніх габаритів заготовки. Другий спосіб, коли величина зазорів S е меншою зовнішніх габаритів заготовки і остання опирається в двох точках стінки напрямних 12 і верхньої стінки кожуха 10, а третя точка контактує з ребром через еластичну трубку 9. Робота гвинтового конвеєра для прямолінійного переміщення заготовок здійснюється наступним чином. Заготовки 11 вручну або механізованим способом встановлюються в зазори S на вході конвеєра. Після цього включається привід і за допомогою робочого органа 5 заготовки 11 переміщуються до виходу. На лінії вони проходять відповідні операції і на виході знімаються. Це можуть бути скляні колби електричних лампочок, ялинкових прикрас, інші, які на конвеєрі проходять цілий цикл операцій. В разі необхідності еластичний робочий орган 5 може бути замінений на металічний, коли заготовки 11 є легко деформованими. Крім цього в разі потреби зазори S можуть бути додатково виконані на бокових поверхнях кожуха для забезпечення підвищення продуктивності конвеєра. Вивантаження може здійснюватися самовільним сходом заготовок з конвеєра або їх зніманням механізованими відомими способами. Особливістю конвеєра є те, що транспортовані заготовки мають тільки прямолінійне переміщення, а не колове навколо вала 4, як відбувається у гвинтових конвеєрах зі зміною кута його нахилу. До переваг конвеєра відноситься розширення технологічних можливостей і підвищення продуктивності праці. 5 Комп’ютерна верстка Д. Шеверун 11979 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHelical conveyer of rectilinear displacement of billets
Автори англійськоюHevko Ivan Bohdanovych, Levenets Volodymyr Bohdanovych, Hevko Ihor Bohdanovych
Назва патенту російськоюВинтовой конвейер прямолинейного перемещения заготовок
Автори російськоюГевко Иван Богданович, Левенец Владимир Богданович, Гевко Игорь Богданович
МПК / Мітки
МПК: B65G 33/16
Мітки: переміщення, заготовок, гвинтовий, конвеєр, прямолінійного
