Гвинтовий конвеєр з гнучким привідним валом, який виконаний у вигляді верхньої і нижньої труби, приводу, гвинтового робочого органа, верхнього і нижнього привідних валів, корпусів підшипників, кожуха, завантажувальних і вивантажувальних елементів, елементів кріплення, пересування, пульта керування, який відрізняється тим, що кінці привідних валів верхньої і нижньої гвинтових гілок виконані пустотілими і з'єднані між собою гнучким валом, кінці якого жорстко закріплені в отворах цих валів, а кінці привідних валів на лінії згину встановлені в опорах, а протилежні їх кінці в підшипниках корпусів.

Текст

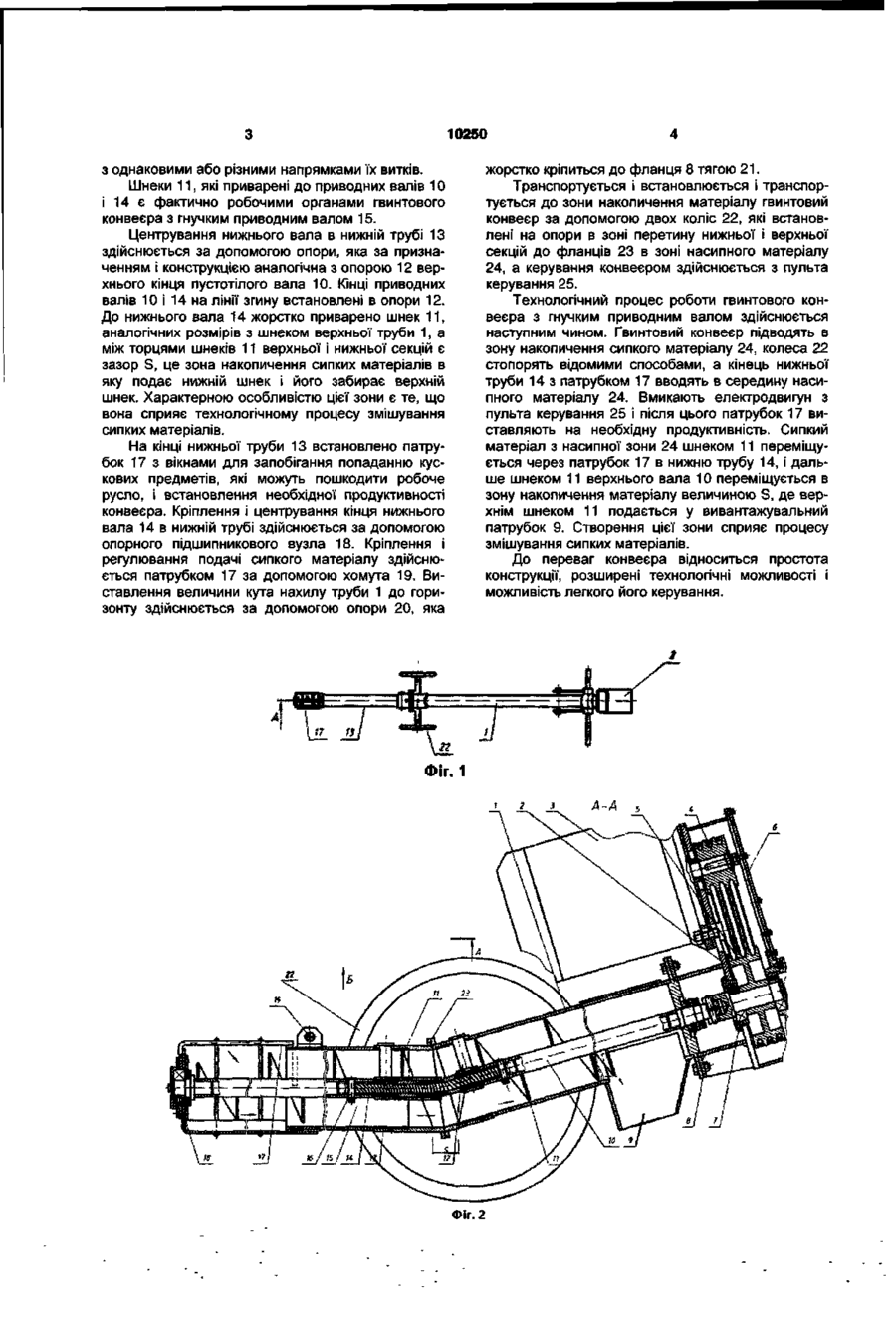

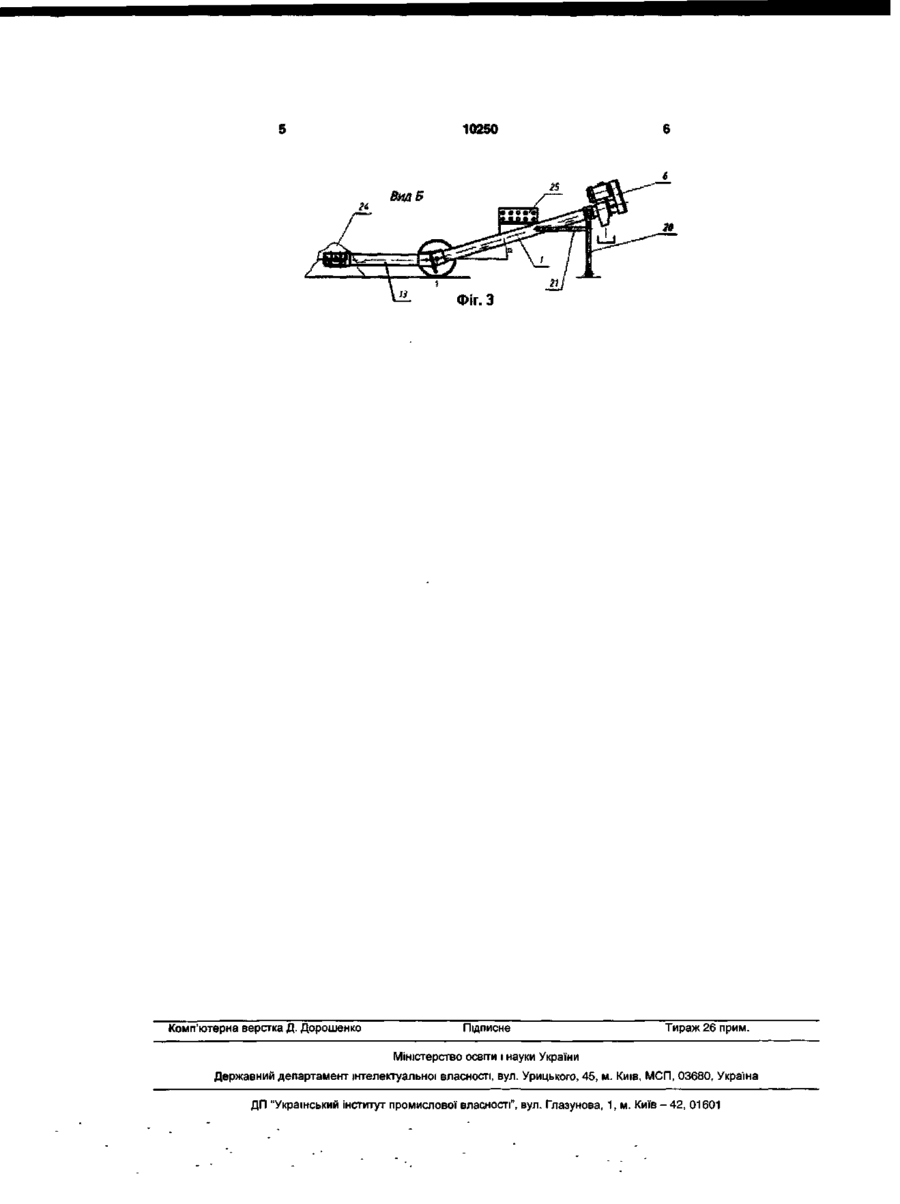

Гвинтовий конвеєр з гнучким привідним валом, який виконаний у вигляді верхньої і нижньої труби, приводу, гвинтового робочого органа, верхнього і нижнього привідних валів, корпусів підшипників, кожуха, завантажувальних і вивантажувальних елементів, елементів кріплення, пересування, пульта керування, який відрізняється тим, що кінці привідних валів верхньої і нижньої гвинтових гілок виконані пустотілими і з'єднані між собою гнучким валом, кінці якого жорстко закріплені в отворах цих валів, а кінці привідних валів на лінії згину встановлені в опорах, а протилежні їх кінці в підшипниках корпусів. Корисна модель відноситься до галузі харчового і гірничодобувного машинобудування і може мати широке використання для транспортування і змішування сипких матеріалів. Відомий гвинтовий конвеєр з гнучким приводним валом який виконаний у вигляді труби, приводу, гвинтового робочого органу, верхнього і нижнього приводних валів, корпусів підшипників, кожуха, завантажувальних і вивантажувальних елементів, елементів кріплення, пересування, пульта керування. [Григорьев A.M. Винтовые конвейеры. Изд. Машиностроение. М., 1972, рис. 34а.]. Основний недолік гвинтового конвеєра - обмежені технологічні можливості при експлуатації. В основу корисної моделі покладена задача вдосконалення конструкції і розширення функціональних можливостей гвинтового конвеєра шляхом виконання його у вигляді верхньої і нижньої труби, приводу, гвинтового робочого органу, верхнього і нижнього приводних валів, корпусів підшипників, кожуха, завантажувальних і вивантажувальних елементів, елементів кріплення, пересування, пульта керування, при чому кінці приводних валів верхньої і нижньої гвинтових віток виконані пустотілими і з'єднані між собою гнучким валом, кінці якого жорстко закріплені в отворах цих валів, а кінці приводних валів на лінії згину встановлені в опори, а протилежні їх кінці в підшипниках корпусів. Гвинтовий конвеєр з гнучким приводним ва лом зображеного на Фіг. 1, Фіг.2 січ. А-А на Фіг. 1, Фіг.З - вид Б на Фіг.1. Гвинтовий конвеєр з гнучким приводним валом складається з верхньої труби 1, яка встановлена під кутом а до горизонту, величина якого визначається з технологічних міркувань. У верхній частині верхньої труби закріплена стійка 2, площина якої є перпендикулярною до осі цієї труби. З лівої сторони стійки жорстко кріпиться електродвигун 3, на валу якого жорстко закріплено приводний шків 4, який з'єднаний з шківом 5 системою пасів 6. В центральному отворі 2 стійки 5 встановлено підшипник 7, а механізм приводу гвинтового конвеєра за допомогою фланця 8 жорстко кріпиться до верхньої труби 1 і вивантажувального патрубка 9. До верхнього приводного вала 10 жорстко закріплені шнеки 11 і в нижній частині верхньої труби 1 він встановлений на опору 12 для забезпечення центрування і нормальних умов роботи. Нижній кінець верхньої труби 1 жорстко з'єднаний з нижньою трубою 13 в яку встановлено, з можливістю кругового провертання, нижній приводний вал 14. Крім цього пустотілий кінець верхнього приводного вала 10 з'єднаний з аналогічним нижнім пустотілим кінцем вала 14 нижньої секції гвинтового конвеєра гнучким гвинтовим 15, який з двох кінців жорстко закріплений пальцями 16 з шайбами і шплінтами. Для передачі значних крутних моментів гнучкий вал 15 можна виготовляти з двох тросів ю С\І О) 10250 з однаковими або різними напрямками їх витків. Шнеки 11, які приварені до приводних валів 10 і 14 є фактично робочими органами гвинтового конвеєра з гнучким приводним валом 15. Центрування нижнього вала в нижній трубі 13 здійснюється за допомогою опори, яка за призначенням і конструкцією аналогічна з опорою 12 верхнього кінця пустотілого вала 10. Кінці приводних валів 10 і 14 на лінії згину встановлені в опори 12. До нижнього вала 14 жорстко приварено шнек 11, аналогічних розмірів з шнеком верхньої труби 1, а між торцями шнеків 11 верхньої і нижньої секцій є зазор S, це зона накопичення сипких матеріалів в яку подає нижній шнек і його забирає верхній шнек. Характерною особливістю цієї зони є те, що вона сприяє технологічному процесу змішування сипких матеріалів. На кінці нижньої труби 13 встановлено патрубок 17 з вікнами для запобігання попаданню кускових предметів, які можуть пошкодити робоче русло, і встановлення необхідної продуктивності конвеєра. Кріплення і центрування кінця нижнього вала 14 в нижній трубі здійснюється за допомогою опорного підшипникового вузла 18. Кріплення і регулювання подачі сипкого матеріалу здійснюється патрубком 17 за допомогою хомута 19.Виставлення величини кута нахилу труби 1 до горизонту здійснюється за допомогою опори 20, яка жорстко кріпиться до фланця 8 тягою 21. Транспортується і встановлюється і транспортується до зони накопичення матеріалу гвинтовий конвеєр за допомогою двох коліс 22, які встановлені на опори в зоні перетину нижньої і верхньої секцій до фланців 23 в зоні насипного матеріалу 24, а керування конвеєром здійснюється з пульта керування 25. Технологічний процес роботи гвинтового конвеєра з гнучким приводним валом здійснюється наступним чином. Гвинтовий конвеєр підводять в зону накопичення сипкого матеріалу 24, колеса 22 стопорять відомими способами, а кінець нижньої труби 14 з патрубком 17 вводять в середину насипного матеріалу 24. Вмикають електродвигун з пульта керування 25 і після цього патрубок 17 виставляють на необхідну продуктивність. Сипкий матеріал з насипної зони 24 шнеком 11 переміщується через патрубок 17 в нижню трубу 14, і дальше шнеком 11 верхнього вала 10 переміщується в зону накопичення матеріалу величиною S, де верхнім шнеком 11 подається у вивантажувальний патрубок 9. Створення цієї зони сприяє процесу змішування сипких матеріалів. До переваг конвеєра відноситься простота конструкції, розширені технологічні можливості і можливість легкого його керування. Фіг. 2 10250 Фіг. З Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Screw conveyer with flexible drive shaft

Автори англійською

Hevko Ivan Bohdanovych, Dziura Volodymyr Oleksiiovych

Назва патенту російською

Винтовой конвейер с гибким приводным валом

Автори російською

Гевко Иван Богданович, Дзюра Владимир Алексеевич

МПК / Мітки

МПК: B65G 33/26

Мітки: валом, гвинтовий, конвеєр, гнучким, привідним
