Котлоагрегат макаревича

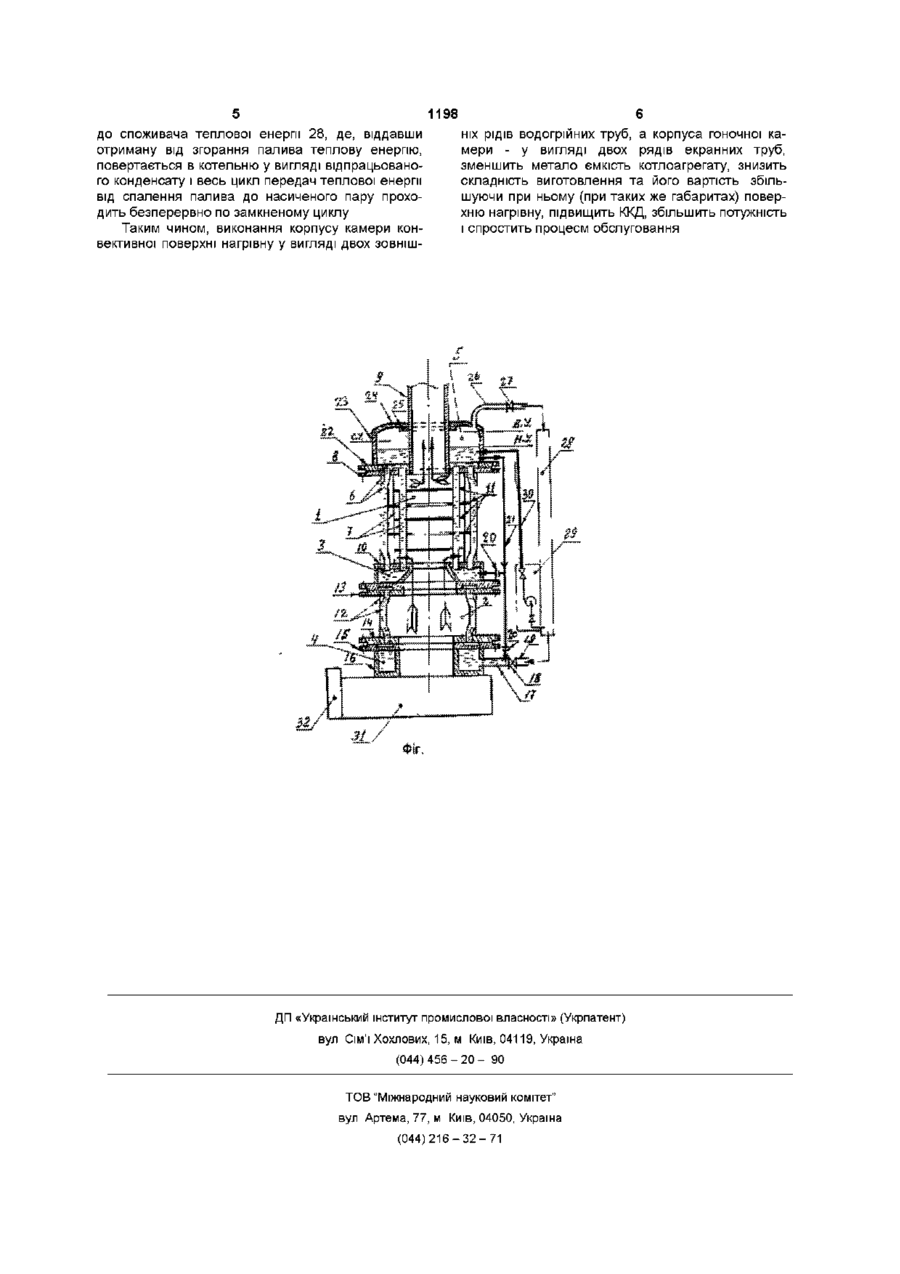

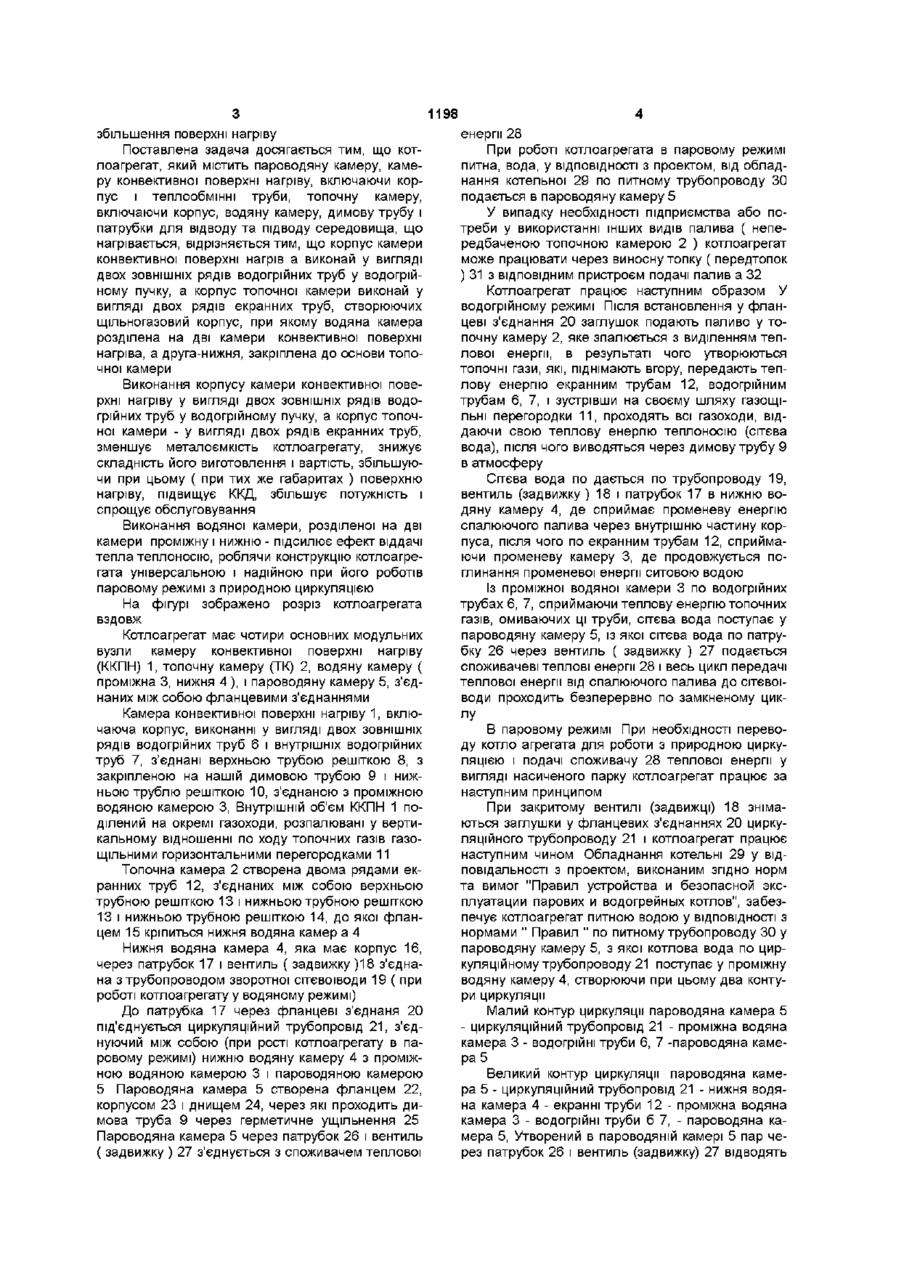

Котлоагрегат, який містить пароводяну камеру, камеру конвективної поверхні нагрівання, що включає корпус та водогрійні труби, топкову камеру, що включає корпус, водяну камеру, димову трубу та патрубки для відводу та підводу середовища, що нагрівається, який відрізняється тим, що корпус камери конвективної поверхні нагрівання виконаний у вигляді двох ЗОВНІШНІХ рядів водогрійних труб у водогрійному пучку, а корпус топкової камери виконаний у вигляді двох рядів екранних труб, утворюючих щільногазовий корпус, водяна камера поділена на дві однопроміжну, закріплену до нижньої трубної решітки, та іншу - нижню, закріплену до основи топкової камери Корисна модель відноситься до теплоенергетики, а саме до теплообмінного апаратукотлоагрегату, і може бути використана для забезпечення тепловою енергією будь-яких потреб, як для проведення технологічних процесів в промисловості, в сільському господарстві, так і для забезпечення тепловою енергією житлово-комунальних господарств та побутових потреб населення Відомий котлоагрегат, який має вертикальний циліндричний корпус з внутрішньої та зовнішньої вертикально розташованих концентричних обечаєк, теплообмінні труби, верхні та нижні днища, димову трубу, топочну камеру, патрубки для відводу та підводу середовища, яке нагрівається (Зстеркин Р И Промышленные котельные установки Учебник для техникумов, 2-е издание, переработанное и дополненное Энергоиздат, Ленинградское отделение, 1985г) Недоліком даного котлоагрегату є його жорстка конструкція, недозволяюча забезпечити параметри та ремонтні роботи котлоагрегату, необхідні споживачу, а також проводити оперативну заміну і ремонт будь-якого конструктивного вузла, як в процесі збірки, так і в процесі його експлуатації Найбільш близьким до заявляючого технічному рішенню є котлоагрегат, який містить внутрішню та зовнішню вертикально розташовані концентричні обечайки, теплообмінні труби, димову трубу, топочну камеру, верхнє та нижнє днища, патрубки для підводу та відводу середовища, яке нагрівається, при цьому він містить верхню пароводяну та нижню водяну роз'ємні камери, з'єднані між собою єдиним блоком поверхні нагрів а, який складається з теплообмінних труб, з'єднаних між собою горизонтально розташованими верхньою та нижньою дошками, до яких прикріплені внутрішня та зовнішня вертикально розташовані концентричні обечайки, створюючи корпус котлоагрегату при чому верхня пароводяна роз'ємна камера створена верхнім днищем і верхньою трубною дошкою, я верхнє днище та нижнє днище виконані з'ємними з можливістю їхньої заміни в процесі експлуатації для роботи в режимі, який потребується (Див Заявка на винахід України №2000010416 від 31 05 2000р) Недоліком даного котлоагрегата є те, що корпус котлоагрегата виконаний з двох вертикально розташованих концентричних обечаєк, які збільшують метало ємність привносять у виготовленні, збільшуючи вартість котлоагрегата» і створюють труднощі при його обслуговуванні В основу корисної моделі поставлена задача створити такій котлоагрегат, який при зниженні металоємкості був би простішим у виготовленні і дешевшим, але при збереженні тих же габаритів, мав би більш високий ККД і потужність за рахунок 00 1198 збільшення поверхні нагріву Поставлена задача досягається тим, що котлоагрегат, який містить пароводяну камеру, камеру конвективної поверхні нагріву, включаючи корпус і теплообмінні труби, топочну камеру, включаючи корпус, водяну камеру, димову трубу і патрубки для відводу та підводу середовища, що нагрівається, відрізняється тим, що корпус камери конвективної поверхні нагрів а виконай у вигляді двох ЗОВНІШНІХ рядів водогрійних труб у водогрійному пучку, а корпус топочної камери виконай у вигляді двох рядів екранних труб, створюючих щільногазовий корпус, при якому водяна камера розділена на дві камери конвективної поверхні нагріва, а друга-нижня, закріплена до основи топочної камери Виконання корпусу камери конвективної поверхні нагріву у вигляді двох ЗОВНІШНІХ рядів водогрійних труб у водогрійному пучку, а корпус топочної камери - у вигляді двох рядів екранних труб, зменшує металоємкість котлоагрегату, знижує складність його виготовлення і вартість, збільшуючи при цьому ( при тих же габаритах ) поверхню нагріву, підвищує ККД, збільшує потужність і спрощує обслуговування Виконання водяної камери, розділеної на дві камери проміжну і нижню - підсилює ефект віддачі тепла теплоносію, роблячи конструкцію котлоагрегата універсальною і надійною при його роботів паровому режимі з природною циркуляцією На фігурі зображено розріз котлоагрегата вздовж Котлоагрегат має чотири основних модульних вузли камеру конвективної поверхні нагріву (ККПН) 1, топочну камеру (ТК) 2, водяну камеру ( проміжна 3, нижня 4), і пароводяну камеру 5, з'єднаних між собою фланцевими з'єднаннями Камера конвективної поверхні нагріву 1, включаюча корпус, виконанні у вигляді двох ЗОВНІШНІХ рядів водогрійних труб 6 і внутрішніх водогрійних труб 7, з'єднані верхньою трубою решіткою 8, з закріпленою на нашій димовою трубою 9 і нижньою трублю решіткою 10, з'єднаною з проміжною водяною камерою 3, Внутрішній об'єм ККПН 1 поділений на окремі газоходи, розпалювані у вертикальному відношенні по ходу топочних газів газощільними горизонтальними перегородками 11 Топочна камера 2 створена двома рядами екранних труб 12, з'єднаних між собою верхньою трубною решіткою 13 і нижньою трубною решіткою 13 і нижньою трубною решіткою 14, до якої фланцем 15 кріпиться нижня водяна камер а 4 Нижня водяна камера 4, яка має корпус 16, через патрубок 17 і вентиль ( задвижку )18 з'єднана з трубопроводом зворотної СІТЄВОІВОДИ 19 ( при роботі котлоагрегату у водяному режимі) До патрубка 17 через фланцеві з'єднаня 20 поєднується циркуляційний трубопровід 21, з'єднуючий між собою (при рості котлоагрегату в паровому режимі) нижню водяну камеру 4 з проміжною водяною камерою 3 і пароводяною камерою 5 Пароводяна камера 5 створена фланцем 22, корпусом 23 і днищем 24, через які проходить димова труба 9 через герметичне ущільнення 25 Пароводяна камера 5 через патрубок 26 і вентиль ( задвижку ) 27 з'єднується з споживачем теплової енергії 28 При роботі котлоагрегата в паровому режимі питна, вода, у ВІДПОВІДНОСТІ З проектом, від обладнання котельної 29 по питному трубопроводу ЗО подається в пароводяну камеру 5 У випадку необхідності підприємства або потреби у використанні інших видів палива ( непередбаченою топочною камерою 2 ) котлоагрегат може працювати через виносну топку ( передтопок ) 31 з ВІДПОВІДНИМ пристроєм подачі палив а 32 Котлоагрегат працює наступним образом У водогрійному режимі Після встановлення у фланцеві з'єднання 20 заглушок подають паливо у топочну камеру 2, яке зпалюється з виділенням теплової енергії, в результаті чого утворюються топочні гази, які, піднімають вгору, передають теплову енергію екранним трубам 12, водогрійним трубам 6, 7, і зустрівши на своєму шляху газощільні перегородки 11, проходять всі газоходи, віддаючи свою теплову енергію теплоносію (сітєва вода), після чого виводяться через димову трубу 9 в атмосферу Сітєва вода по дається по трубопроводу 19, вентиль (задвижку ) 18 і патрубок 17 в нижню водяну камеру 4, де сприймає променеву енергію спалюючого палива через внутрішню частину корпуса, після чого по екранним трубам 12, сприймаючи променеву камеру 3, де продовжується поглинання променевої енергії ситовою водою Із проміжної водяної камери 3 по водогрійних трубах 6, 7, сприймаючи теплову енергію топочних газів, омиваючих ці труби, сітєва вода поступає у пароводяну камеру 5, із якої сітєва вода по патрубку 26 через вентиль ( задвижку ) 27 подається споживачеві теплові енергії 28 і весь цикл передачі теплової енергії від спалюючого палива до СІТЄВОІВОДИ проходить безперервно по замкненому циклу В паровому режимі При необхідності переводу котло агрегата для роботи з природною циркуляцією і подачі споживачу 28 теплової енергії у вигляді насиченого парку котлоагрегат працює за наступним принципом При закритому вентилі (задвижці) 18 знімаються заглушки у фланцевих з'єднаннях 20 циркуляційного трубопроводу 21 і котлоагрегат працює наступним чином Обладнання котельні 29 у відповідальності з проектом, виконаним згідно норм та вимог "Правил устройства и безопасной эксплуатации парових и водогрейных котлов", забезпечує котлоагрегат питною водою у ВІДПОВІДНОСТІ З нормами " Правил " по питному трубопроводу 30 у пароводяну камеру 5, з якої котлова вода по циркуляційному трубопроводу 21 поступає у проміжну водяну камеру 4, створюючи при цьому два контури циркуляції Малий контур циркуляції пароводяна камера 5 - циркуляційний трубопровід 21 - проміжна водяна камера 3 - водогрійні труби 6, 7 -пароводяна камера 5 Великий контур циркуляції пароводяна камера 5 - циркуляційний трубопровід 21 - нижня водяна камера 4 - екранні труби 12 - проміжна водяна камера 3 - водогрійні труби б 7, - пароводяна камера 5, Утворений в пароводяній камері 5 пар через патрубок 26 і вентиль (задвижку) 27 відводять 1198 6 до споживача теплової енергії 28, де, віддавши ніх рідів водогрійних труб, а корпуса гоночної каотриману від згорання палива теплову енергію, мери - у вигляді двох рядів екранних труб, повертається в котельню у вигляді відпрацьованозменшить метало ємкість котлоагрегату, знизить го конденсату і весь цикл передач теплової енергії складність виготовлення та його вартість збільвід спалення палива до насиченого пару прохошуючи при ньому (при таких же габаритах) повердить безперервно по замкненому циклу хню нагрівну, підвищить ККД, збільшить потужність і спростить процесм обслуговання Таким чином, виконання корпусу камери конвективної поверхні нагрівну у вигляді двох зовніш ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
