Фільтр
Номер патенту: 12200
Опубліковано: 16.01.2006
Автори: Косарев Василь Васильович, Стаднік Микола Іванович, Мізін Вадим Олександрович, Варшавський Юлій Іоганович, Демченко Михайло Вікторович, Колєно Олександр Анатолійович
Формула / Реферат
Фільтр, що має корпус із вхідним і вихідним отворами, вбудований у корпус запобіжний клапан, вхід якого з'єднаний із вхідним отвором корпусу, і герметично з'єднаний з корпусом стакан з фільтроелементом, який відрізняється тим, що в корпусі додатково виконаний зливальний отвір, з яким з'єднаний вихід запобіжного клапана, а фільтроелемент виконаний по типу щілинного, наприклад, дротовим.
Текст

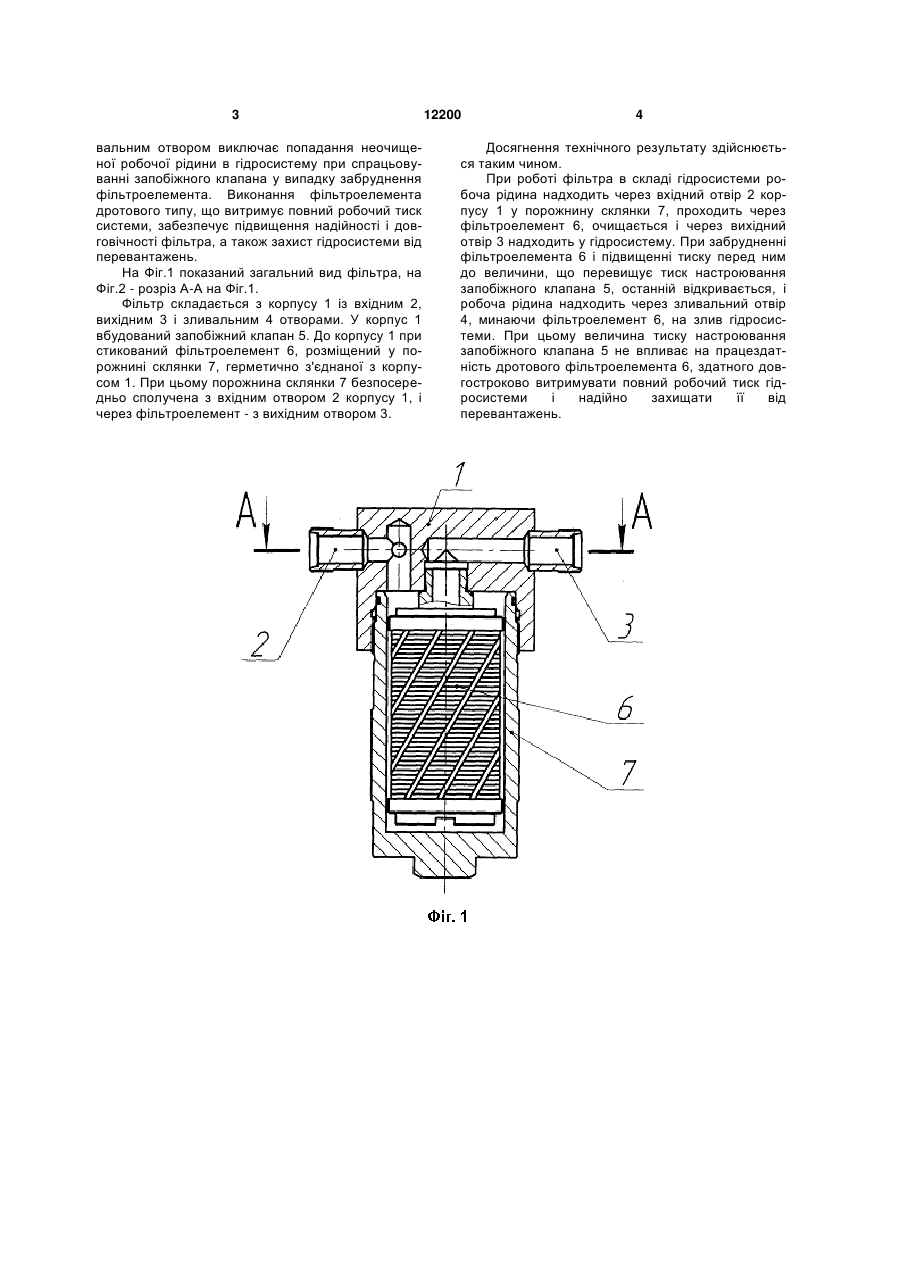

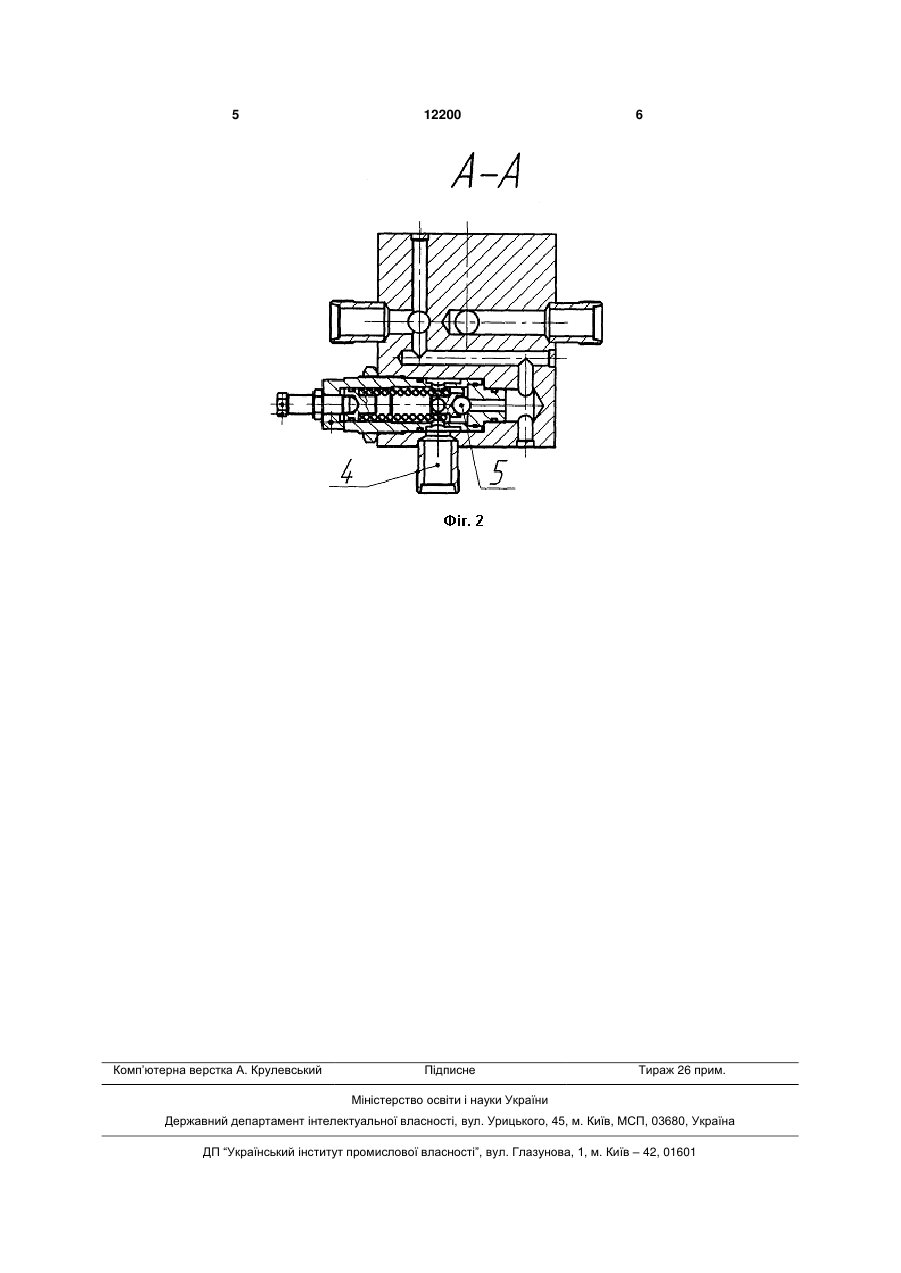

Фільтр, що має корпус із вхідним і вихідним отворами, вбудований у корпус запобіжний клапан, вхід якого з'єднаний із вхідним отвором корпусу, і герметично з'єднаний з корпусом стакан з фільтроелементом, який відрізняється тим, що в корпусі додатково виконаний зливальний отвір, з яким з'єднаний вихід запобіжного клапана, а фільтроелемент виконаний по типу щілинного, наприклад, дротовим. (19) (21) u200508234 (22) 22.08.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Колєно Олександр Анатолійович, Варшавський Юлій Іоганович, Стаднік Микола Іванович, Косарев Василь Васильович, Мізін Вадим Олександрович, Демченко Михайло Вікторович (73) ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕ 3 вальним отвором виключає попадання неочищеної робочої рідини в гідросистему при спрацьовуванні запобіжного клапана у випадку забруднення фільтроелемента. Виконання фільтроелемента дротового типу, що витримує повний робочий тиск системи, забезпечує підвищення надійності і довговічності фільтра, а також захист гідросистеми від перевантажень. На Фіг.1 показаний загальний вид фільтра, на Фіг.2 - розріз А-А на Фіг.1. Фільтр складається з корпусу 1 із вхідним 2, вихідним 3 і зливальним 4 отворами. У корпус 1 вбудований запобіжний клапан 5. До корпусу 1 при стикований фільтроелемент 6, розміщений у порожнині склянки 7, герметично з'єднаної з корпусом 1. При цьому порожнина склянки 7 безпосередньо сполучена з вхідним отвором 2 корпусу 1, і через фільтроелемент - з вихідним отвором 3. 12200 4 Досягнення технічного результату здійснюється таким чином. При роботі фільтра в складі гідросистеми робоча рідина надходить через вхідний отвір 2 корпусу 1 у порожнину склянки 7, проходить через фільтроелемент 6, очищається і через вихідний отвір 3 надходить у гідросистему. При забрудненні фільтроелемента 6 і підвищенні тиску перед ним до величини, що перевищує тиск настроювання запобіжного клапана 5, останній відкривається, і робоча рідина надходить через зливальний отвір 4, минаючи фільтроелемент 6, на злив гідросистеми. При цьому величина тиску настроювання запобіжного клапана 5 не впливає на працездатність дротового фільтроелемента 6, здатного довгостроково витримувати повний робочий тиск гідросистеми і надійно захищати її від перевантажень. 5 Комп’ютерна верстка А. Крулевський 12200 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFilter
Автори англійськоюVarshavskyi Yulii Iohannovych, Stadnik Mykola Ivanovych, Kosarev Vasyl Vasyliovych, Mizin Vadym Oleksandrovych, Demchenko Mykhailo Viktorovych
Назва патенту російськоюФильтр
Автори російськоюВаршавский Юлий Иоганнович, Стадник Николай Иванович, Косарев Василий Васильевич, Мизин Вадим Александрович, Демченко Михаил Викторович
МПК / Мітки
МПК: B01D 27/00
Мітки: фільтр
