Зшивальна композиція

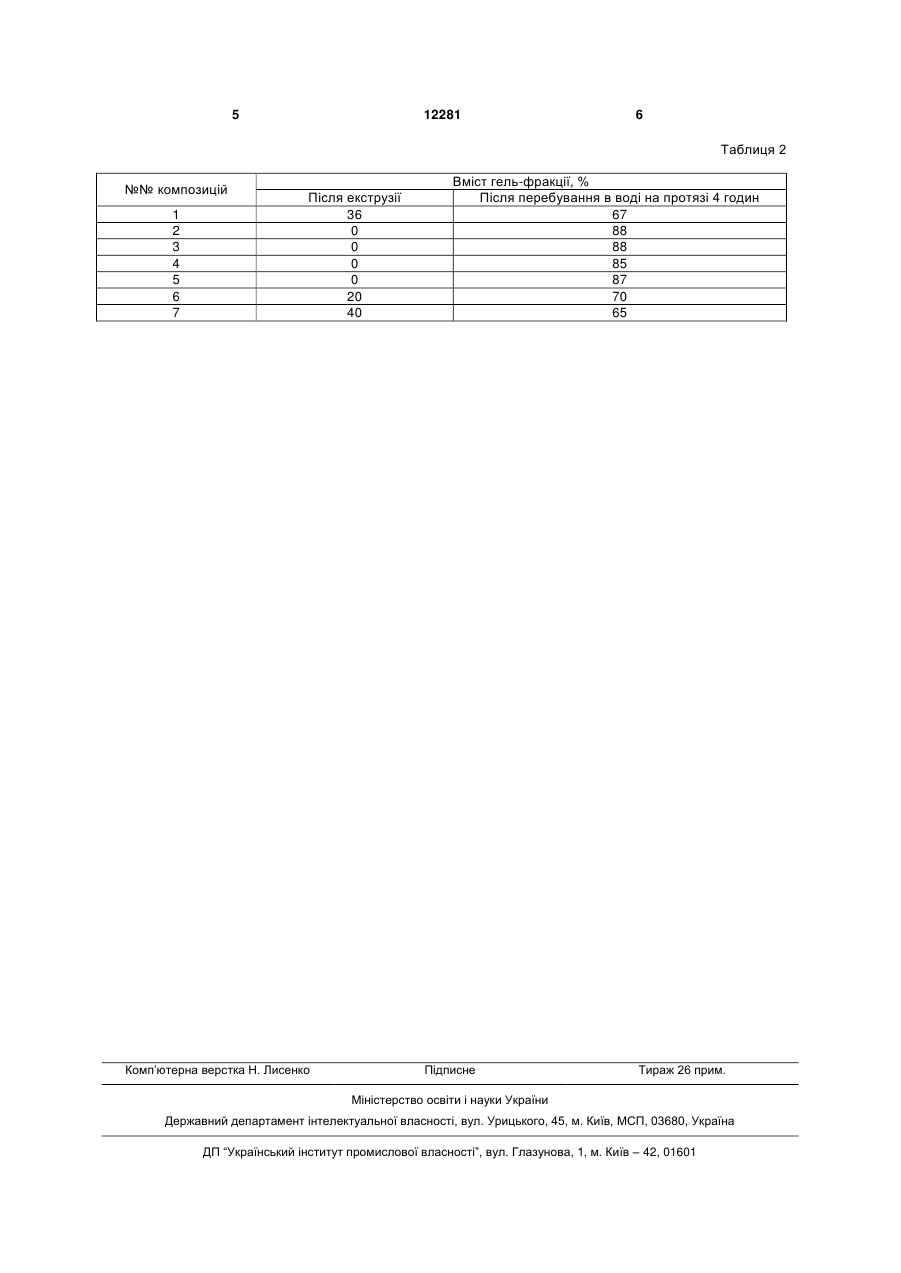

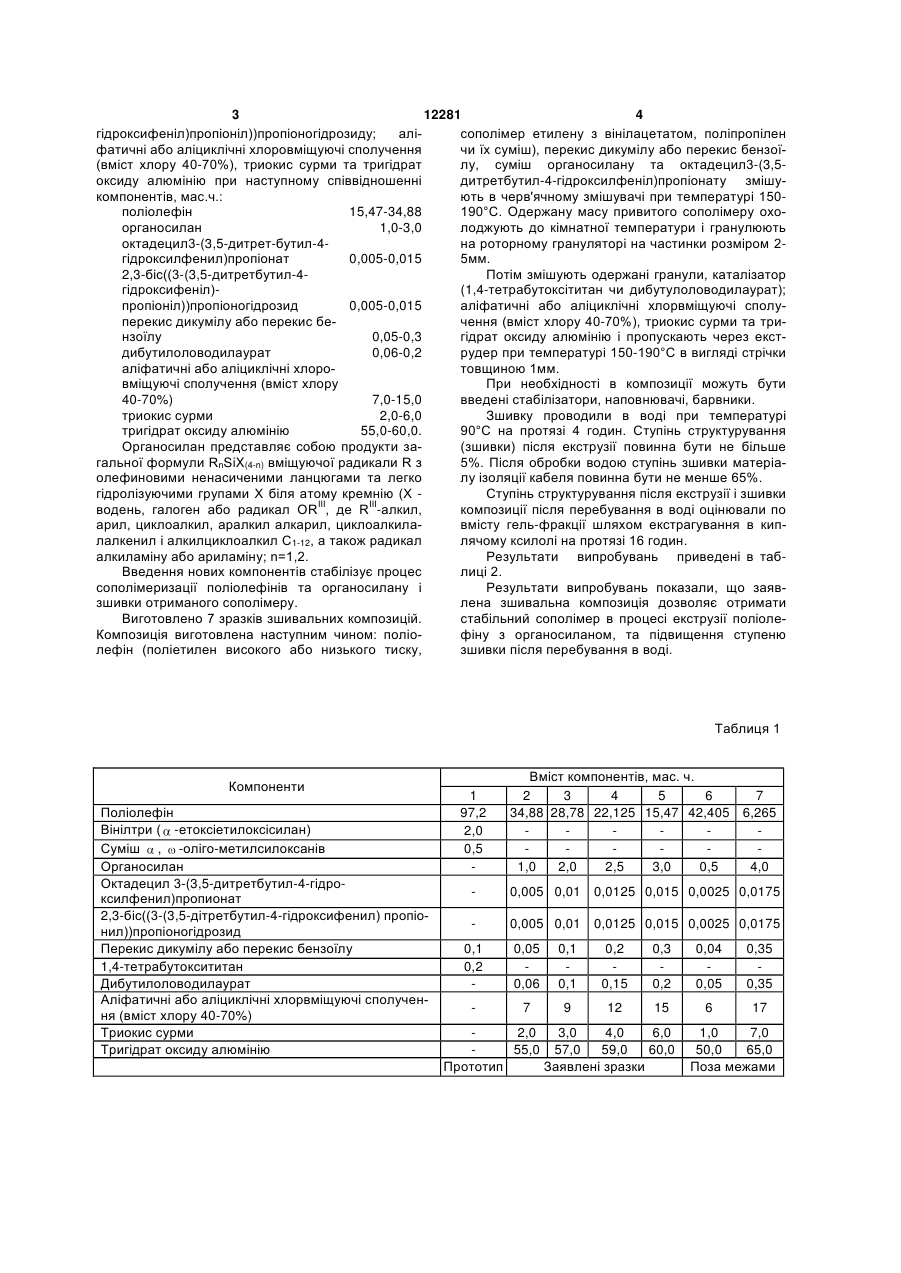

Зшивальна композиція, що містить поліолефін, перекис дикумілу або бензоїлу, каталізатор поліконденсації - дибутилоловодилаурат, яка відрізняється тим, що містить суміш органосилану та октадецил 3-(3,5-дитретбутил-4гідроксилфеніл)пропіонату і 2,3-біс((3-(3,5дитретбутил-4-гідроксифеніл) пропіоніл))пропіоногідрозиду, аліфатичні або аліциклічні хлоровмісні сполуки (вміст хлору 40-70 %), триокис 3 12281 4 гідроксифеніл)пропіоніл))пропіоногідрозиду; алісополімер етилену з вінілацетатом, поліпропілен фатичні або аліциклічні хлоровміщуючі сполучення чи їх суміш), перекис дикумілу або перекис бензої(вміст хлору 40-70%), триокис сурми та тригідрат лу, суміш органосилану та октадецил3-(3,5оксиду алюмінію при наступному співвідношенні дитретбутил-4-гідроксилфеніл)пропіонату змішукомпонентів, мас.ч.: ють в черв'ячному змішувачі при температурі 150поліолефін 15,47-34,88 190°С. Одержану масу привитого сополімеру охоорганосилан 1,0-3,0 лоджують до кімнатної температури і гранулюють октадецил3-(3,5-дитрет-бутил-4на роторному грануляторі на частинки розміром 2гідроксилфенил)пропіонат 0,005-0,015 5мм. 2,3-біс((3-(3,5-дитретбутил-4Потім змішують одержані гранули, каталізатор гідроксифеніл)(1,4-тетрабутоксітитан чи дибутулоловодилаурат); пропіоніл))пропіоногідрозид 0,005-0,015 аліфатичні або аліциклічні хлорвміщуючі сполуперекис дикумілу або перекис бечення (вміст хлору 40-70%), триокис сурми та тринзоїлу 0,05-0,3 гідрат оксиду алюмінію і пропускають через екстдибутилоловодилаурат 0,06-0,2 рудер при температурі 150-190°С в вигляді стрічки аліфатичні або аліциклічні хлоротовщиною 1мм. вміщуючі сполучення (вміст хлору При необхідності в композиції можуть бути 40-70%) 7,0-15,0 введені стабілізатори, наповнювачі, барвники. триокис сурми 2,0-6,0 Зшивку проводили в воді при температурі тригідрат оксиду алюмінію 55,0-60,0. 90°С на протязі 4 годин. Ступінь структурування Органосилан представляє собою продукти за(зшивки) після екструзії повинна бути не більше гальної формули RnSiX(4-n) вміщуючої радикали R з 5%. Після обробки водою ступінь зшивки матеріаолефиновими ненасиченими ланцюгами та легко лу ізоляції кабеля повинна бути не менше 65%. гідролізуючими групами Х біля атому кремнію (X Ступінь структурування після екструзії і зшивки водень, галоген або радикал ORІІІ, де RІІІ-алкил, композиції після перебування в воді оцінювали по арил, циклоалкил, аралкил алкарил, циклоалкилавмісту гель-фракції шляхом екстрагування в киплалкенил і алкилциклоалкил С1-12, а також радикал лячому ксилолі на протязі 16 годин. алкиламіну або ариламіну; n=1,2. Результати випробувань приведені в табВведення нових компонентів стабілізує процес лиці 2. сополімеризації поліолефінів та органосилану і Результати випробувань показали, що заявзшивки отриманого сополімеру. лена зшивальна композиція дозволяє отримати Виготовлено 7 зразків зшивальних композицій. стабільний сополімер в процесі екструзії поліолеКомпозиція виготовлена наступним чином: поліофіну з органосиланом, та підвищення ступеню лефін (поліетилен високого або низького тиску, зшивки після перебування в воді. Таблиця 1 Компоненти Поліолефін Вінілтри ( -етоксіетилоксісилан) Суміш , -оліго-метилсилоксанів Органосилан Октадецил 3-(3,5-дитретбутил-4-гідроксилфенил)пропионат 2,3-біс((3-(3,5-дітретбутил-4-гідроксифенил) пропіонил))пропіоногідрозид Перекис дикумілу або перекис бензоїлу 1,4-тетрабутоксититан Дибутилоловодилаурат Аліфатичні або аліциклічні хлорвміщуючі сполучення (вміст хлору 40-70%) Триокис сурми Тригідрат оксиду алюмінію 1 97,2 2,0 0,5 Вміст компонентів, мас. ч. 2 3 4 5 6 7 34,88 28,78 22,125 15,47 42,405 6,265 1,0 2,0 2,5 3,0 0,5 4,0 0,005 0,01 0,0125 0,015 0,0025 0,0175 0,005 0,01 0,0125 0,015 0,0025 0,0175 0,1 0,2 0,05 0,06 0,1 0,1 0,2 0,15 0,3 0,2 0,04 0,05 0,35 0,35 7 9 12 15 6 17 2,0 3,0 4,0 6,0 55,0 57,0 59,0 60,0 Прототип Заявлені зразки 1,0 7,0 50,0 65,0 Поза межами 5 12281 6 Таблиця 2 №№ композицій 1 2 3 4 5 6 7 Після екструзії 36 0 0 0 0 20 40 Комп’ютерна верстка Н. Лисенко Вміст гель-фракції, % Після перебування в воді на протязі 4 годин 67 88 88 85 87 70 65 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
