Спосіб формування інформації на чековій стрічці реєстратора розрахункових операцій

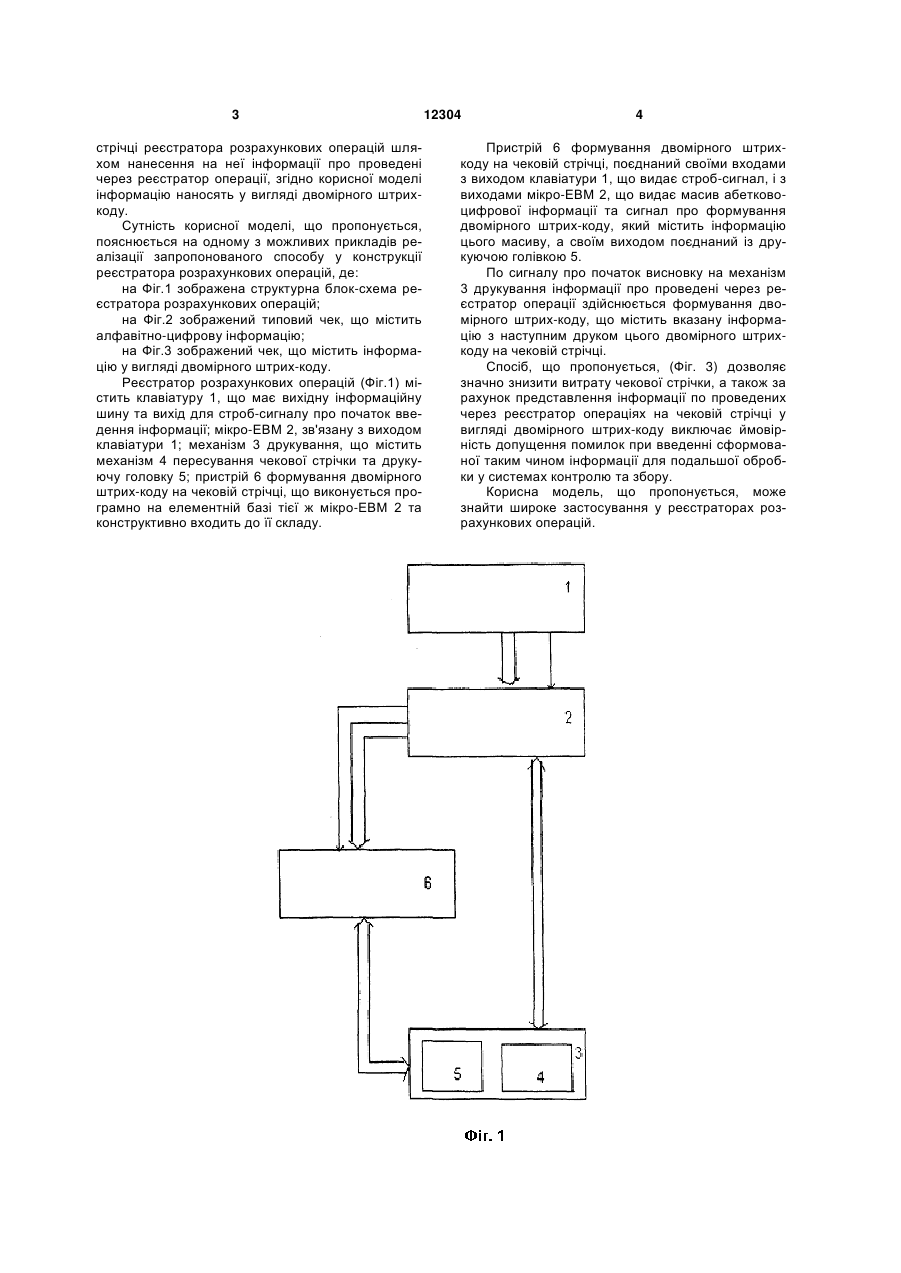

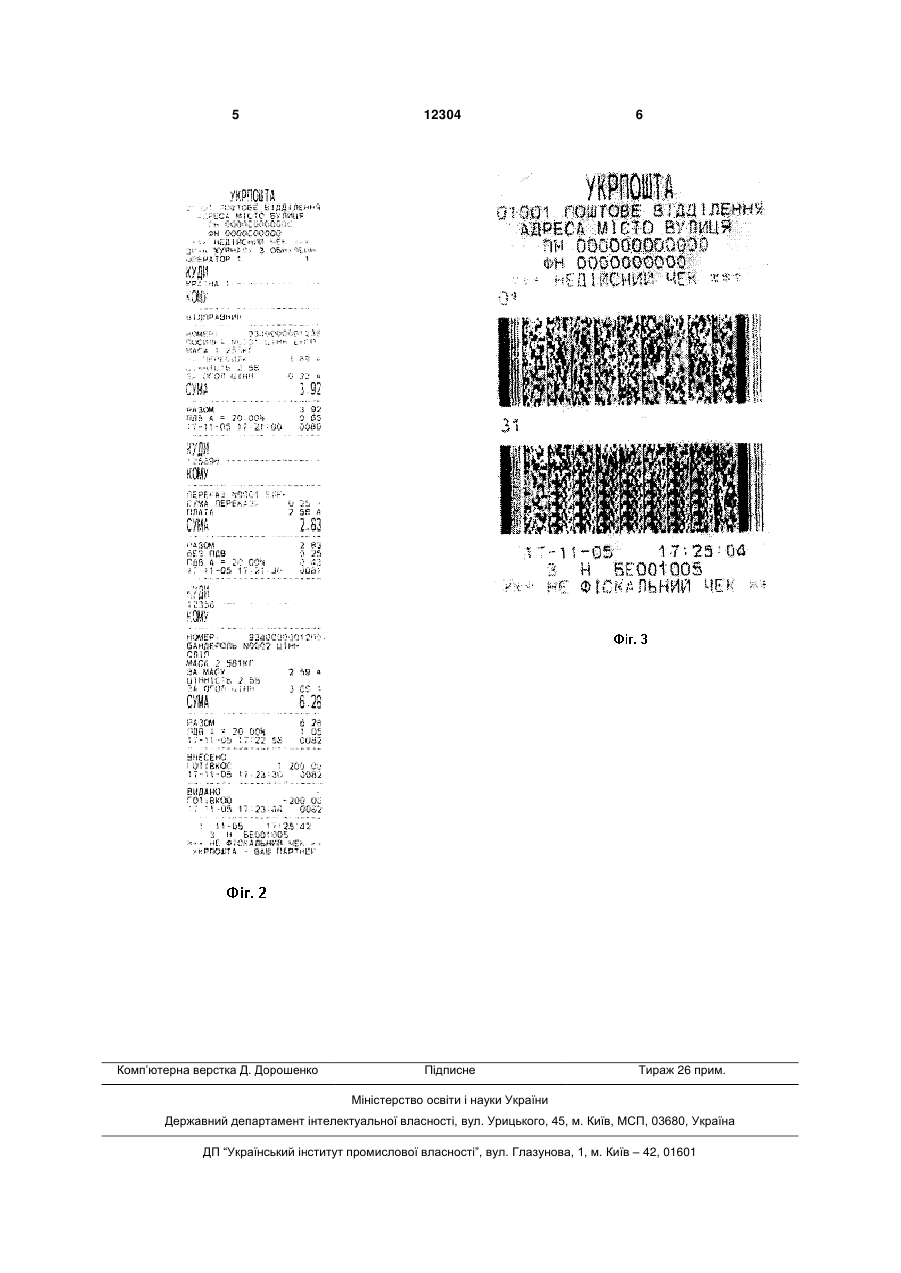

Спосіб формування інформації на чековій стрічці реєстратора розрахункових операцій, що включає нанесення на чекову стрічку інформації про проведені через реєстратор операції, який відрізняється тим, що інформацію наносять у вигляді двомірного штрих-коду. (19) (21) u200511331 (22) 29.11.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Тихонова Наталія Володимирівна (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ЕКСПОТРЕЙД" 3 стрічці реєстратора розрахункових операцій шляхом нанесення на неї інформації про проведені через реєстратор операції, згідно корисної моделі інформацію наносять у вигляді двомірного штрихкоду. Сутність корисної моделі, що пропонується, пояснюється на одному з можливих прикладів реалізації запропонованого способу у конструкції реєстратора розрахункових операцій, де: на Фіг.1 зображена структурна блок-схема реєстратора розрахункових операцій; на Фіг.2 зображений типовий чек, що містить алфавітно-цифрову інформацію; на Фіг.3 зображений чек, що містить інформацію у вигляді двомірного штрих-коду. Реєстратор розрахункових операцій (Фіг.1) містить клавіатуру 1, що має вихідну інформаційну шину та вихід для строб-сигналу про початок введення інформації; мікро-ЕВМ 2, зв'язану з виходом клавіатури 1; механізм 3 друкування, що містить механізм 4 пересування чекової стрічки та друкуючу головку 5; пристрій 6 формування двомірного штрих-коду на чековій стрічці, що виконується програмно на елементній базі тієї ж мікро-ЕВМ 2 та конструктивно входить до її складу. 12304 4 Пристрій 6 формування двомірного штрихкоду на чековій стрічці, поєднаний своїми входами з виходом клавіатури 1, що видає строб-сигнал, і з виходами мікро-ЕВМ 2, що видає масив абетковоцифрової інформації та сигнал про формування двомірного штрих-коду, який містить інформацію цього масиву, а своїм виходом поєднаний із друкуючою голівкою 5. По сигналу про початок висновку на механізм 3 друкування інформації про проведені через реєстратор операції здійснюється формування двомірного штрих-коду, що містить вказану інформацію з наступним друком цього двомірного штрихкоду на чековій стрічці. Спосіб, що пропонується, (Фіг. 3) дозволяє значно знизити витрату чекової стрічки, а також за рахунок представлення інформації по проведених через реєстратор операціях на чековій стрічці у вигляді двомірного штрих-коду виключає ймовірність допущення помилок при введенні сформованої таким чином інформації для подальшої обробки у системах контролю та збору. Корисна модель, що пропонується, може знайти широке застосування у реєстраторах розрахункових операцій. 5 Комп’ютерна верстка Д. Дорошенко 12304 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
