Замок піддатливості кріплення із спецпрофілю
Формула / Реферат
Замок піддатливості кріплення із спецпрофілю, що містить скобу, гайки та планку, яка охоплює зовнішній елемент кріплення від днища до його фланців, при цьому планка виконана з боковими полицями і отворами під скобу, який відрізняється тим, що планка охоплює зовнішній елемент кріплення із зазором, а бокові полиці планок оснащені ребрами жорсткості, виконаними з можливістю упирання торця ребра жорсткості в бокові поверхні фланців зовнішнього елемента.
Текст

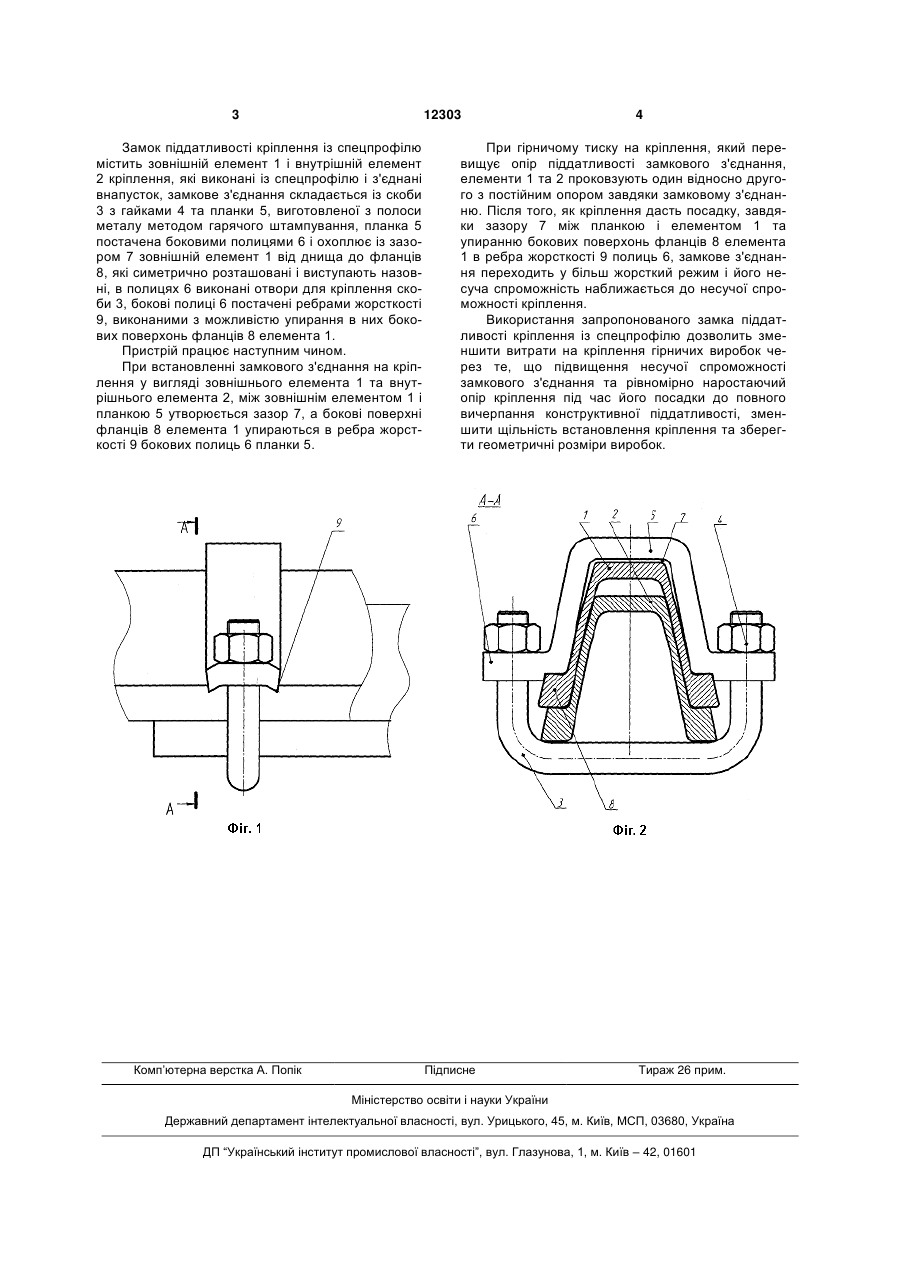

Замок піддатливості кріплення із спецпрофілю, що містить скобу, гайки та планку, яка охоп 3 12303 Замок піддатливості кріплення із спецпрофілю містить зовнішній елемент 1 і внутрішній елемент 2 кріплення, які виконані із спецпрофілю і з'єднані внапусток, замкове з'єднання складається із скоби 3 з гайками 4 та планки 5, виготовленої з полоси металу методом гарячого штампування, планка 5 постачена боковими полицями 6 і охоплює із зазором 7 зовнішній елемент 1 від днища до фланців 8, які симетрично розташовані і виступають назовні, в полицях 6 виконані отвори для кріплення скоби 3, бокові полиці 6 постачені ребрами жорсткості 9, виконаними з можливістю упирання в них бокових поверхонь фланців 8 елемента 1. Пристрій працює наступним чином. При встановленні замкового з'єднання на кріплення у вигляді зовнішнього елемента 1 та внутрішнього елемента 2, між зовнішнім елементом 1 і планкою 5 утворюється зазор 7, а бокові поверхні фланців 8 елемента 1 упираються в ребра жорсткості 9 бокових полиць 6 планки 5. Комп’ютерна верстка А. Попік 4 При гірничому тиску на кріплення, який перевищує опір піддатливості замкового з'єднання, елементи 1 та 2 проковзують один відносно другого з постійним опором завдяки замковому з'єднанню. Після того, як кріплення дасть посадку, завдяки зазору 7 між планкою і елементом 1 та упиранню бокових поверхонь фланців 8 елемента 1 в ребра жорсткості 9 полиць 6, замкове з'єднання переходить у більш жорсткий режим і його несуча спроможність наближається до несучої спроможності кріплення. Використання запропонованого замка піддатливості кріплення із спецпрофілю дозволить зменшити витрати на кріплення гірничих виробок через те, що підвищення несучої спроможності замкового з'єднання та рівномірно наростаючий опір кріплення під час його посадки до повного вичерпання конструктивної піддатливості, зменшити щільність встановлення кріплення та зберегти геометричні розміри виробок. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюYielding fastener of timbering made of special profile
Автори англійськоюVyshnevetskyi Viktor Viktorovych
Назва патенту російськоюЗамок податливости крепления из спецпрофиля
Автори російськоюВишневецкий Виктор Викторович
МПК / Мітки
МПК: E21D 11/14
Мітки: кріплення, піддатливості, замок, спецпрофілю
