Агрегат тепла і холоду

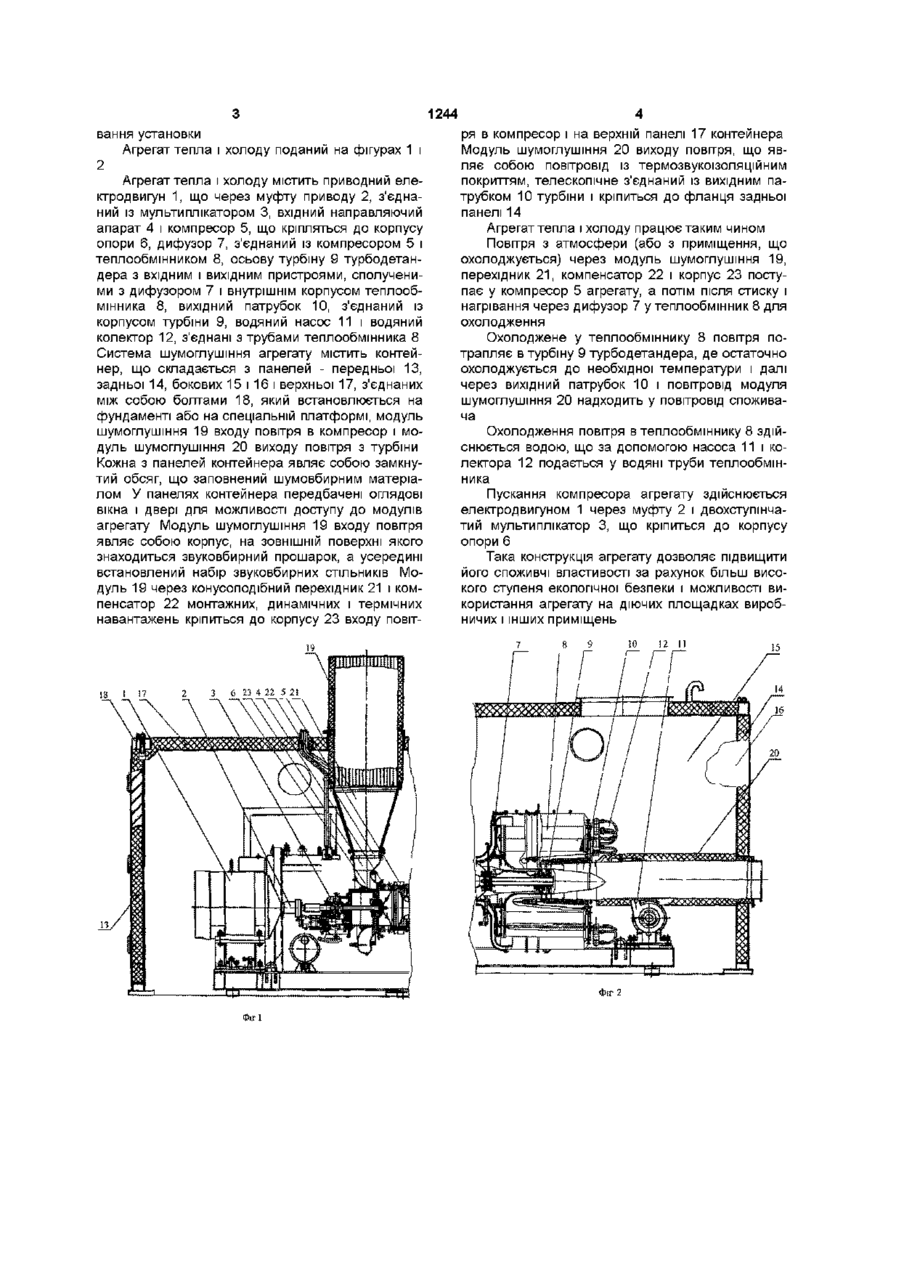

Агрегат тепла і холоду, що містить послідовно розташовані по ходу повітря компресор, дифузор, вмонтований теплообмінник, виконаний з окремих секцій і кінематично звязании із компресором, турбодетандер із вхідним і вихідним пристроями, а також внутрішній і ЗОВНІШНІЙ корпуси, який відрізняється тим, що він додатково оснащений системою шумоглушіння, що містить контейнер, виконаний із з'єднаних між собою панелей шумоглушіння, модуль шумоглушіння входу повітря в компресор, установлений на верхній панелі контейнера і з'єднаний із корпусом входу повітря в компресор, модуль шумоглушіння турбіни турбодетандера, встановлений на виході повітря з турбіни і закріплений на задній панелі контейнера Корисна модель відноситься до агрегатів, що виробляють тепло і холод, і призначена для використання в системах кондицюнування приміщень, в агропромисловому комплексі, переробній промисловості, енергетичних комплексах для забезпечення необхідного температурного режиму й ш Відома установка кондицюнування повітря, що містить компресор із приводом, теплообмінник із патрубками підведення і відведення повітря, детандер, обичайку, приєднану до патрубка відведення середовища з теплообмінника, вентиляторне лопаткове колесо і направляючий апарат (див авт посв №626318, кл MnKF24F1/02, F25B11/00, 1978р) Недоліком цієї установки є відсутність можливості регулювання температури повітря на виході з турбодетандера, оперативного і періодичного контролю стану деталей установки в процесі експлуатації і заміни їх у разі потреби, що істотно знижує и споживчі і технічні можливості Відома повітряна турбохолодильна установка, що є найбільше близькою до установки, що пропонується, яка містить послідовно розташовані по ходу повітря компресор, дифузор, вмонтований теплообмінник, виконаний з окремих секцій, і кінематичне зв'язаний із компресором турбодетандер із вхідним і вихідним пристроєм, а також внутрішній і ЗОВНІШНІЙ корпуса (патент РФ №2120586, F25B11/00, 30 08 94р) При роботі установки, у місцях розташування и основних модулів, виникають зони підвищеного звукового тиску, які значно перевищують допустимі санітарні норми, що істотно погіршує споживчі властивості установки, не дозволяючи використовувати и без спеціально обладнаного приміщення Задачею корисної моделі є поліпшення споживчих властивостей установки за рахунок забезпечення допустимого рівня звукового тиску ВІДПОВІДНО до санітарних норм Поставлена задача досягається тим, що агрегат тепла і холоду, який містить послідовно розташовані по ходу повітря компресор, дифузор, вмонтований теплообмінник, що виконаний з окремих секцій і кінематично зв'язаний із компресором, турбодетандер із вхідним і вихідним пристроями, а також внутрішній і ЗОВНІШНІЙ корпуса, додатково постачений системою шумоглушіння, що містить контейнер, виконаний із з'єднаних між собою панелей шумоглушіння, модуль шумоглушіння входу повітря в компресор установлений на верхній панелі контейнера і з'єднаний із корпусом входу повітря в компресор, і модуль шумоглушіння турбіни турбод етан д ера встановлений на виході повітря з турбіни і закріплений на задній панелі контейнера Агрегат тепла і холоду із системою шумоглушіння, що заявляється, при роботі не потребує спеціально обладнаного приміщення і забезпечує нормальні умови роботи обслуговуючого персоналу шляхом досягнення допустимих санітарних норм за рівнем звукового тиску в зоні обслугову 1244 вання установки Агрегат тепла і холоду поданий на фігурах 1 і 2 Агрегат тепла і холоду містить приводний електродвигун 1, що через муфту приводу 2, з'єднаний із мультиплікатором 3, вхідний направляючий апарат 4 і компресор 5, що кріпляться до корпусу опори 6, дифузор 7, з'єднаний із компресором 5 і теплообмінником 8, осьову турбіну 9 турбодетандера з вхідним і вихідним пристроями, сполученими з дифузором 7 і внутрішнім корпусом теплообмінника 8, вихідний патрубок 10, з'єднаний із корпусом турбіни 9, водяний насос 11 і водяний колектор 12, з'єднані з трубами теплообмінника 8 Система шумоглушіння агрегату містить контейнер, що складається з панелей - передньої 13, задньої 14, бокових 15 і 16 і верхньої 17, з'єднаних між собою болтами 18, який встановлюється на фундаменті або на спеціальній платформі, модуль шумоглушіння 19 входу повітря в компресор і модуль шумоглушіння 20 виходу повітря з турбіни Кожна з панелей контейнера являє собою замкнутий обсяг, що заповнений шумовбирним матеріалом У панелях контейнера передбачені оглядові вікна і двері для можливості доступу до модулів агрегату Модуль шумоглушіння 19 входу повітря являє собою корпус, на ЗОВНІШНІЙ поверхні якого знаходиться звуковбирний прошарок, а усередині встановлений набір звуковбирних СТІЛЬНИКІВ Модуль 19 через конусоподібний перехідник 21 і компенсатор 22 монтажних, динамічних і термічних навантажень кріпиться до корпусу 23 входу повіт ря в компресор і на верхній панелі 17 контейнера Модуль шумоглушіння 20 виходу повітря, що являє собою повітровід із термозвукоізоляційним покриттям, телескопічне з'єднаний із вихідним патрубком 10 турбіни і кріпиться до фланця задньої панелі 14 Агрегат тепла і холоду працює таким чином Повітря з атмосфери (або з приміщення, що охолоджується) через модуль шумоглушіння 19, перехідник 21, компенсатор 22 і корпус 23 поступає у компресор 5 агрегату, а потім після стиску і нагрівання через дифузор 7 у теплообмінник 8 для охолодження Охолоджене у теплообміннику 8 повітря потрапляє в турбіну 9 турбодетандера, де остаточно охолоджується до необхідної температури і далі через вихідний патрубок 10 і повітровід модуля шумоглушіння 20 надходить у повітровід споживача Охолодження повітря в теплообміннику 8 здійснюється водою, що за допомогою насоса 11 і колектора 12 подається у водяні труби теплообмінника Пускання компресора агрегату здійснюється електродвигуном 1 через муфту 2 і двохступінчатий мультиплікатор 3, що кріпиться до корпусу опори 6 Така конструкція агрегату дозволяє підвищити його споживчі властивості за рахунок більш високого ступеня екологічної безпеки і можливості використання агрегату на діючих площадках виробничих і інших приміщень IФи-2 1244 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
